分板机种类与分析

分板机自动化进程行业不断发展进步，自动化程度越来越高。

在分板工序中你是否还在用手工分板、治具分板，掰的手痛不说还时不时的把板掰坏，影响产量还影响品质。

一个企业的发展进步须跟紧行业的发展才能不断前行。

在分板工序中自动化分板时代已经到来你跟紧了吗？
治具分板
简易分板机ASC-501系列
简易分板机也称单刀分板机，用来分玻钎板，一次只能分一片板。

三刀分板机称之为LED分板机，用于分LED铝基板。

满足玻璃管工艺苛刻要求的分板机ASC-750
手推式走刀分板机ASC-510，用于分pcb板
走刀式分板机ASC-508
走刀分板机主要用于分割pcb板，玻钎板
走刀式分板机（带输送带）ASC-509，用于分pcb板
全自动走刀式分板机ASC-505，用于分pcb板铡刀式分板机ASC-620，用于分pcb板
全自动铡刀式分板机ASC-800，用于分pcb板，cob、球泡灯铝基板
全自动pcb分板机ASC-506,用于分pcb板
全自动多组多刀分板机ASC-900系列，用于分pcb板、LED板
在分板工序中，奥尚特专心研发，以自身丰富的行业经验和技术实力，为厂家SMT自动化做出自己的贡献。

奥尚特研发之分板机，从LED灯条板分板的全自动化（900系列），到PCB板分板的全自动（506系列）、走刀分板自动化（505系列）、cob分板自动化（800系列）……一路走来，从分板单次切割到整板一次过分切，自动化程度越来越高，效率也越来越高，为企业大大的提高了产能和节约了人工成本。

什么是全自动分板机？什么是全自动分板机，全自动分板机是一系列分板机的统称，它几乎能完全代替人工进行分板，大大减少人工成本，而且有高出几十倍于人工分板的分板效率。

这一类分板机即称为全自动分板机，它包括桌上型曲线分板、落地式程式分板机、邮票孔分板机、多刀走板式分板、铝基板分板机、走刀式分板机、铡刀式分板机、led分板机等等。

全自动分板机比其它的分板机更先进，使用起来更方便快捷，所有全自动分板机有很多的共同特点：1.提高产品品质，切割应力极小，减少报废率，防止芯片在切割过程中的损坏；2.多重切割路线，可切割直线、弧线、圆,对基板设计约束大为减小；3.操作运行方便，切换机种快捷(切换机种:程序切换,治具切换)；4.切割精度高精度可达±0.01mm ，满足各种切割需求。

针对目前市场上使用最多的全自动分板机以及最先进的全自动分板机例举出几款，以供大家参考：1.最好用的曲线分板机-桌上型曲线分板机，PS-8000，PS-8000A，最好用的全自动分板机的特点是：提高产品品质，减少报废率；曲线分板机配置高像素彩色CCD放大镜头，辅助程式示教及编辑功能，精度更精确，并可单步修改模拟，工业液晶显示器，图像清晰大视角；配手持式教导器，程式编辑可手动教导或G代码导入，具导入导出、连板阵列复制、编辑修改功能，精确简化程式制作时间及精度；全封闭透明安全门，操作安全且便于观查；曲线分板机配置强力吸尘过滤集尘器上下吸尘方式可选，可干净解决切割粉尘问题。

2.最先进的全自动分板机-落地式程式分板机/落地式曲线分板机，PS-8500，最先进的全自动分板机的特点是：进口60000转主轴转速高，速命长，装卸方便；分板机质保一年，使用更放心；使用二十倍放大镜头，让示教更清晰准确；配备静电消除装置，吸尘更好；采用WINXP系统，中文操作界面，简便实用；全自动分板机可与网络连线上载/下载、编辑程式备份资料。

以上这几款全自动分板机还分别配备的有最先进的吸尘装置，用于清理分板时产生的粉尘，此吸尘装置直接与全自动分板机相连，不用人工控制，全过程自动吸收粉尘。

2023年分板机行业市场环境分析一、对于分板机行业市场的定义分板机专门用于分割各种板材，如铝材、铜材、金材、铁材、不锈钢、冷轧钢板、热轧钢板等，分为手动抱板式、液压式、自动式立式、横式等不同型号适应不同规格板材分割。

分板机行业是指生产、销售、运输、维护和服务分板机的企业和机构等。

通俗来说，分板机行业市场指的就是分板机相关行业内的需求、供给、价格、竞争和发展等方面的市场状况。

二、分板机行业市场环境分析1.需求环境（1）国内市场需求不断攀升中国制造2025计划的实施以及汽车、造船等行业不断壮大，带动了相关行业的蓬勃发展。

因此，分板机行业在国内市场需求不断上升，越来越广泛被相关行业所应用。

（2）国际市场需求渐增随着中国制造的不断走向国际市场，分板机行业作为国内生产水平逐步提升的产业之一，其需求在国际市场逐渐增加。

2.供给环境（1）技术研发和创新水平较高随着技术的发展和人工智能的应用，分板机行业的技术水平和创新能力均不断上升，生产技术和机械稳定性都得到了较好的提高。

（2）国内厂家丰富，行业竞争加剧随着国内企业的增多，分板机行业市场厂家数量得到了增加，供给方面也得到了良好的保障。

但是，这也进一步加剧了市场竞争，厂家需要不断提升产品质量和服务质量，才能在市场中占有一席之地。

3.价格环境（1）产品价格呈现稳中略升态势随着分板机生产技术的不断提升和市场竞争加剧，产品价格呈现稳中略升的态势。

（2）价格波动性较小相对于其他机械行业，分板机产品价格波动性较小，这对市场的稳定性和消费者的购买和使用体验都是有益的。

4.竞争环境（1）竞争程度逐渐加剧随着国内厂商数量的增加，分板机行业的市场竞争程度逐渐加剧，企业需要不断追求创新和提升技术以保持竞争力。

（2）国内外品牌竞争激烈国内分板机市场除了国内厂商之外，国际品牌也逐渐进入国内市场，导致竞争更加激烈，这对于国内企业来说既是压力也是机遇。

5.发展环境（1）政策优惠持续力度加大政府在支持制造业方面也给予了相应的政策扶持，不断加大支持力度，这为分板机行业的发展提供了良好的外部环境。

各类分板机的区别
知道分板机的人都知道分板机种类很多，但是归根结底大概也就分为几个大类：走刀分板机、走板分板机、铡刀分板机以及曲线分板机。

走刀分板机顾名思义就是刀动板不动，上刀为圆刀，下刀为直刀，下直刀不动上圆刀走动进行分割操作。

而走板分板机是上下刀具固定转动，板从上下刀具中间借由刀具转动而进行的分割操作。

这两种分板机所分的板都需带有v-cut槽才能进行分割铡刀分板机采用气电式轻量化设计，使用楔形刀具线性分板特别适用于切割精密SMD或薄板，同时适用于没有V-CUT的薄板分板操作。

曲线分板机是一款利用高速旋转铣刀将多连片PCB板按编程路径来进行分割，采用下吸尘模式，主要分割一些不规则线路板、邮票孔之类的.。

武汉元禄光电技术有限公司 铝基板、铜基板、复合基板、FR4玻纤板如何选择激光分板机？在PCB行业中根据基板的材料及阻燃性，PCB线路板分为刚性板子和挠性板，刚性版又分为纸基板、复合基板、玻纤布基板及树脂铜箔RCC、陶瓷基板、铝基板、铜基板等等；挠性板主要分为聚脂薄膜挠性覆铜板和聚醯亚胺薄膜挠性覆铜板。

根据不同层数、用途、厚度、阻燃性选择不同的材料制作PCB线路板，我们都知道挠性线路板在采用激光分板机上的共同认知是采用紫外激光切割机，那么刚性线路板都采用什么类型激光分板机呢？元禄光电带大家了解有关材料方面的知识，PCB线路板激光分板机的选择。

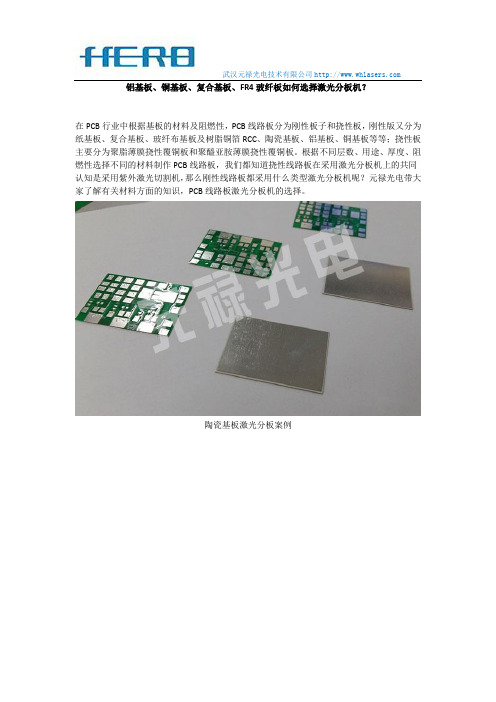

陶瓷基板激光分板案例武汉元禄光电技术有限公司复合基板激光分板案例玻纤布基板激光切割案例金属基板：铝基板、铜基板铝基板有很好的导热性，常用于LED行业中，据统计有九成的LED行业使用的是铝基板，铝基板早期采用的是铣刀方式或者模具冲压的方式分板，精度低，切割缝隙大，容易引起基板变形，因此越来越多的客户开始导入激光分板机去解决这类问题。

那么那种激光设备可以满足呢？元禄光电为大家推荐QCW光纤激光分板机以及高功率连续光纤激光分板机，能够适用于铝基板分板，完美实现切割。

武汉元禄光电技术有限公司铜基板与铝基板有一些相似，都属于金属基板，主要用于高端汽车大灯的PCB基板。

同样，铜基板元禄光电推荐高功率光纤激光分板机以及QCW光纤激光分板机，不过由于铜是高反射材料，因此在选择激光分板机过程中，需要选择特殊的抗高反材料激光器，如SPI的光纤激光器跟IPG激光器在铜加工上，SPI的优势更大。

另外1.5mm的铜基板对激光器的功率需求大，采用激光分板机成本上比较高。

陶瓷基板：氧化铝、氧化锆、淡化铝、氮化硅等陶瓷基板具有良好的绝缘性、导热性、软钎焊性和高的附着强度被广泛用于高端产品中，如军工、火箭等，常用于高频电路行业应用中。

关于陶瓷基板激光分板机，元禄光电推荐QCW 光纤激光分板机，尤其是氧化铝、氧化锆基板。

PCB分板机的特点及应用模式介绍PCB切板机又叫PCB分板机采用最新走刀式轻量化设计，一次完成微剪切应力切板行程，分板机适用于分切带有V形槽的PCB线路板。

产品不动，下切刀前后移动。

剪切应力降至最低，产品潜在质量风险降至最低。

刀具采用高速钢精密研磨制成，可重复研磨使用。

将要进行分切的V-CUT连板的V形槽对准下切刀的刀刃口，然后手推手柄，下切刀沿线性导轨前后移动，圆形刀被动旋转，从而将V-CUT连板分离。

pcb切板机是由由组合支架、垫料组合板、框架支撑导向系统、承料架、卸料装置、切刀及其固定装置、上板支柱系统、切料变速装置组成。

pcb切板机的特点：1、切板过程中PCB不动，圆刀滑移，确保基板电子元件不因移动而损坏2、圆刀滑移速度可调节3、因应V槽深深浅及刀具损耗，上圆刀与下直刀之间的距离可准确调整4、可解决零件跨越V槽来实现分板5、PCB切板机分切时将切板时所产生的内应力降至最低而避免锡裂6、分切速度透过旋钮控制，分板行程可自由设定并有LCD显示7、可依要求加装输送带，提高性能表现8、三组电眼保护，确保安全生产pcb切板机的切板模式：1、上、下刀调整法：下刀固定。

2、先把两片定位板松开，旋转滑块调理旋钮，可调理上、下切刀距离，通常空隙为0.1-0.2mm：并在同一平面，差错不能超过0.1mm，顺时针方向旋转则刀座往上升，两刀的距离就会变大，反之则越小。

留意千万不能两切刀相撞或别的物体撞到刀口。

3、上、下切刀调试好后，松开下定位板紧固螺丝，调下定位板使之刀刃与下切刀上极点对齐或略低0-0.2mm时锁紧。

4、装上上定位板紧固螺丝，把PCB板之V-CUT对其上定位板和下定位板的刀刃，用手。

分板机的分类及特点介绍
分板机通常是指PCB分板机，也就是线路板分板机。

分板机被广泛应用于电子产品制造业。

由于传统的人工折板方式会产生很强的应力产生，对焊点及线路板内部结构产生品质隐患，直接影响生产品质，所以人工折板已基本上被机器分板所取代。

分板机简单的可分以下几种：
1、走刀式分板机，
2、气动冲床式分板机，
3、多刀走板式分板机，
4、曲线分板机（铣刀式），
5、气动铡刀式分板机，
6、激光分板机,。

以上六种分板机的特点：
1、走刀式分板机：成本低，只能进行直线分割，分板长度660CM以内。

2、气动冲床式分板机：速度快，首次投入成本低，但是每款板需要开具相应的模具，后期成本较高，分板有应力。

3、多刀走板式分板机：分板长度无限延伸，成本低。

4、曲线分板机：可进行任意形状分板，应力小，切割边缘无毛边，价格较高，首次投入成本较高。

5、气动铡刀式分板机：纯气动，工厂常用气压即可，体积小巧，有桌面式与落地式，可切任意宽度厚度的铝基板，分板长度330CM以内。

6、激光分板机：具备曲线分板机的优点，可对PCB板进行微分切，无应力，价格昂贵。

分板机的分类分板机按照分板材质来讲,分为PCB分板机,FPC分板机，铝基板分板机一,PCB分板机，常见的有走板式分板机,走刀式分板机,以及气动式分板机.走板式分板机PSVC-1S:特点：1、操作简单，速度快捷2、将切板时所产生的内应力降至最低而避免锡裂3、凡有V-Cut之PCB板皆可适用于此机器4、上下圆刀可精准调节5、圆刀可多次翻磨再用,切刀之外形可订制6、切板长度无限制机器规格：机器尺寸280x420x400mm 最大分板长度无限制分板速度0-400mm/s 分板厚度1.0-3.5mm 使用电压220VAC 机器重量30kg走刀式分板机:特点：1、切板过程中PCB不动，圆刀滑移，确保基板电子组件不因移动而埙坏. 2、四个可选择之分板速度由控制板旋扭设定，分板行程可自由设定并有LCD显示3、因应V槽深浅及刀具埙耗，上圆刀与下直刀之间的距离可准确调整4、可解决零件跨越V槽来实现分板5、将切板时所产生的内应力降至最低而避免锡裂6、三组安全光电眼及上圆刀安全保护工作人员7、可依要求加装输送带，提高性能表现机器规格：机器尺寸460x780x560mm 最大分板长度460mm 分板速度100/200/300/500/秒分板厚度0.6-3.5mm 使用电压220VAC 机器重量55kg气动式分板机,也叫铝基板分板机:特点：1、气动式设计，无剪切应力，特别适用于分割精密SMD薄板,铝基板 2、剪裁式工作，适用各种厚度PCB，切板行程在2mm以下，绝无操作安全上的顾虑3、切割过程无震动，防止精密零件受损4、上下刀距离可精确调整，避免了因V槽深浅不同而使刀具损耗的情况5、可分切V槽边缘最高零件为60mm 机器规格：最大分板长度无限长外形尺寸（长×宽×高）750×500×600mm 分板厚度0.3-3.5mm 工作气压0.50-0.70Mpa干燥气源使用电压220VAC 机器重量150kg。

分板机相关分类及知识介绍
分板机在实际的操作过程中，是分有很多不同的种类的。

不过，在实际的操作过程中，PCB分板机和自动分板机，FPC脉冲焊接机，以及脉冲热压焊接机的使用，相较于其他一些分板机来说的话，相对来说，要多一些。

可是，你知道使用这些分板机的性能优势，主要体现在哪些方面吗?
在实际的操作过程中，这些分板机的性能优势，主要体现在以下几个方面：
1、具有人性化设计，在实际的操作过程中，其速度，是可以根据自己的实际需求，来进行相应的调节的。

2、在实际的操作过程中，是配有一些可供选择的日光灯，来进行相应的操作的。

除此之外，其开关情况，是可以任意的去进行调控的。

3、其上下刀板之间的距离，是可以根据自己的不同的板材，以及不同用户的不同需求，来进行相应的调节之后，再去进行使用的，易于我们的实际管理及维护
4、在实际的操作过程中，其部分电路，是此奥功能集成的方式，来进行相应的操作的。

便于我们的安全操作及维护工作。

5、多种不同切割长度的选择，除了易于我们的实际操作之外，还有利于哦我们的实际切换功能，有效提高工作效率
不同的自动分板机，是有着很多不同的性能优势存在其中的。

有效合理的去给根据自己的实际需求，来进行相应的购买工作的话，对我们的实际使用，才会有更好的帮助。

如若不然的话，是会出现很多不必要的麻烦的.
