2-2焊接角焊缝

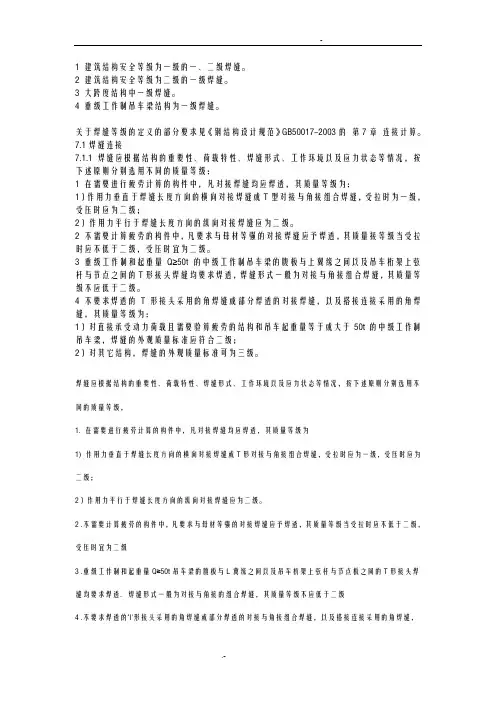

.- 1 建筑结构安全等级为一级的一、二级焊缝。

2 建筑结构安全等级为二级的一级焊缝。

3 大跨度结构中一级焊缝。

4 重级工作制吊车梁结构为一级焊缝。

关于焊缝等级的定义的部分要求见《钢结构设计规范》GB50017-2003的 第7章 连接计算。

7.1焊缝连接

7.1.1 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级：

1 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为：

1）作用力垂直于焊缝长度方向的横向对接焊缝或T型对接与角接组合焊缝，受拉时为一级，受压时应为二级；

2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2 不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量接等级当受拉时应不低于二级，受压时宜为二级。

3 重级工作制和起重量Q≥50t的中级工作制吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点之间的T形接头焊缝均要求焊透，焊缝形式一般为对接与角接组合焊缝，其质量等级不应低于二级。

4 不要求焊透的T形接头采用的角焊缝或部分焊透的对接焊缝，以及搭接连接采用的角焊缝，其质量等级为：

1）对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；

2）对其它结构，焊缝的外观质量标准可为三级。

焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，

1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为

1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；

2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级

《结构设计原理》师资培训（2）

（二）焊缝的类型

目前钢结构中主要采用对接焊缝和角焊缝。

1、对接焊缝：焊缝金属填充在板件接缝中的焊缝（图2）。

图2 对接焊缝坡口形式

（a）I形缝；（b）带钝边单边V形缝；（c ）Y形缝；（d）带钝边U形缝； （e）带钝边K形缝；（f）X形缝；（g）、（h）、（i）加垫板的I形、带钝边单边V形和V形缝。

2、角焊缝：

⑴ 定义：焊缝金属填充在被连板件形成的直（斜）角区域内的焊缝（图3）。

（a）不开坡口 （b）K形坡口 （c）U形坡口

图3 T形连接角焊缝的坡口形式

⑵ 角焊缝的形式：

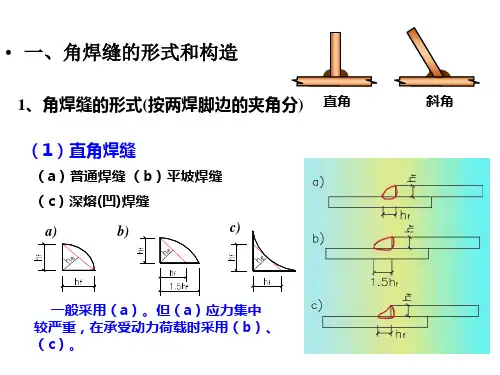

角焊缝按其截面形状可分为凸形的和凹形的、等边和不等边、直角角焊缝（夹角）和斜角角焊缝（夹角）等（图4）。一般钢结构中所采用的绝大多数是直角角焊缝。夹角或的斜角焊缝不宜用作受力焊缝。

图4 角焊缝的截面形式

图5 直角角焊缝的种类

角焊缝按其与外力的关系分三种（图5）：

侧焊缝：焊缝轴线平行于外力；

端焊缝：焊缝轴线垂直于外力；

斜焊缝：焊缝轴线倾斜于外力。

说明：围焊缝——侧焊缝、斜焊缝和端焊缝组成的混合焊缝。

⑶ 角焊缝的构造要求

角焊缝的主要尺寸是焊脚尺寸和焊缝计算长度。

①《公路钢规》对焊脚尺寸的规定：

为保证焊接质量，应采用适当的焊脚尺寸。若设计焊脚尺寸太小，焊接时焊缝冷却过快，容易产生收缩裂纹，焊件越厚，焊缝冷却速度就越快，焊缝处越易产生裂纹。若设计的焊脚尺寸过大，施焊时热量输入过大，焊缝收缩时容易产生较大的焊接残余变形和焊接残余应力，且使热影响区扩大，容易产生脆性断裂，较薄的焊件易被烧伤穿透。当贴着板边施焊时还可能烧伤板件，产生咬过现象。

a）最小焊脚尺寸:，其中为较厚焊件厚度。

Title: 角焊缝焊接工艺规程 Doc.No.: ENG-I-314 Revision: 0 First Issue Date: 22/03/06 Page No.:

1 of 10

1 目的

1.1 控制使用S690、S450材料的结构件在角焊缝焊接过程中的焊接工艺参数。

2 适用范围

2.1 本公司制造的产品。

3 参考标准

JG/T5112-1999 塔式起重机、钢结构制造与检验

GB/T8110-1995 气体保护电弧焊用碳钢、低合金钢焊丝 GB/T985-1988 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 JG/T5082.1~5082.2-1996 建筑机械与设备焊接件通用技术条件和焊工技术考试规程

4 职责

3.1 制造工艺部负责本规程的编制、修正工作。 3.2 质量控制部负责本规程执行情况的检查。 3.3 生产部负责本规程的执行，督促生产单位遵守规程 3.4 操作工人须按本规程进行生产作业。

5 程序内容

Title: 角焊缝焊接工艺规程 Doc.No.: ENG-I-314 Revision: 0 First Issue Date: 22/03/06 Page No.: 2 of 10

组焊件类型： 对接（B） 角接 管子 搭接 材料类型 材质 厚度 mm 直径 mm 焊缝准备方法 板材或型钢 气割（打磨后），锯切，机加 准备图 焊接形式

焊接层数 单道焊缝

焊接方法 MAG MAG

手工或自动 M 或 A M（手工半自动）

电流类型，极性 CC+, CC- ,CA脉冲型, CC+

焊接材料 名称及直径 焊丝、Ф1.2mm

牌号， S690/S690、S690/S450：选用JM-68 S690/Q345C、S690/Q235B：选用JM-56 S450/Q345C、S450/Q235B：选用JM-56

保护气体 名称，型号 混合气体，2%O2+ 89%Ar + 9%CO2 流量 (L/min) 15~20

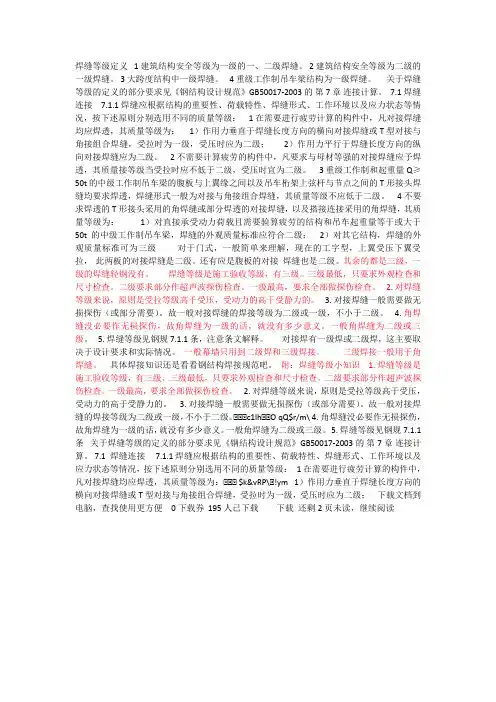

焊缝等级定义 1 建筑结构安全等级为一级的一、二级焊缝。 2 建筑结构安全等级为二级的一级焊缝。 3 大跨度结构中一级焊缝。 4 重级工作制吊车梁结构为一级焊缝。 关于焊缝等级的定义的部分要求见《钢结构设计规范》GB50017-2003的 第7章 连接计算。 7.1焊缝连接 7.1.1 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级： 1 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为： 1）作用力垂直于焊缝长度方向的横向对接焊缝或T型对接与角接组合焊缝，受拉时为一级，受压时应为二级； 2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。 2 不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量接等级当受拉时应不低于二级，受压时宜为二级。 3 重级工作制和起重量Q≥50t的中级工作制吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点之间的T形接头焊缝均要求焊透，焊缝形式一般为对接与角接组合焊缝，其质量等级不应低于二级。 4 不要求焊透的T形接头采用的角焊缝或部分焊透的对接焊缝，以及搭接连接采用的角焊缝，其质量等级为： 1）对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级； 2）对其它结构，焊缝的外观质量标准可为三级 对于门式，一般简单来理解，现在的工字型，上翼受压下翼受拉， 此两板的对接焊缝是二级。还有应是腹板的对接 焊缝也是二级。其余的都是三级，一级的焊缝轻钢没有。 焊缝等级是施工验收等级，有三级。三级最低，只要求外观检查和尺寸检查。二级要求部分作超声波探伤检查。一级最高，要求全部做探伤检查。 2. 对焊缝等级来说，原则是受拉等级高于受压，受动力的高于受静力的。 3. 对接焊缝一般需要做无损探伤（或部分需要）。故一般对接焊缝的焊接等级为二级或一级，不小于二级。 4. 角焊缝没必要作无损探伤，故角焊缝为一级的话，就没有多少意义。一般角焊缝为二级或三级。 5. 焊缝等级见钢规7.1.1条，注意条文解释。 对接焊有一级焊或二级焊，这主要取决于设计要求和实际情况。 一般幕墙只用到二级焊和三级焊接。 三级焊接一般用于角焊缝。 具体焊接知识还是看看钢结构焊接规范吧。 附：焊缝等级小知识 1. 焊缝等级是施工验收等级，有三级。三级最低，只要求外观检查和尺寸检查。二级要求部分作超声波探伤检查。一级最高，要求全部做探伤检查。 2. 对焊缝等级来说，原则是受拉等级高于受压，受动力的高于受静力的。 3. 对接焊缝一般需要做无损探伤（或部分需要）。故一般对接焊缝的焊接等级为二级或一级，不小于二级。c1lhO qQ$r/m\ 4. 角焊缝没必要作无损探伤，故角焊缝为一级的话，就没有多少意义。一般角焊缝为二级或三级。 5. 焊缝等级见钢规7.1.1条 关于焊缝等级的定义的部分要求见《钢结构设计规范》GB50017-2003的 第7章 连接计算。 7.1焊缝连接 7.1.1 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级： 1 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为： $k&vRP\!ym 1）作用力垂直于焊缝长度方向的横向对接焊缝或T型对接与角接组合焊缝，受拉时为一级，受压时应为二级； 下载文档到电脑，查找使用更方便 0下载券 195人已下载 下载 还剩2页未读，继续阅读
