预应力张拉计算书预应力张拉为T梁质量控制的关键工序，为了规范梁场内预制梁张拉施工工序，特制定张拉计算书进行指导现场规范施工。
一、锚外控制力计算：P=Ay*σk/(1-η)*nP—锚外控制力,Nσ k—张拉控制应力，MPaAy —钢绞线面积,mm2η—锚口喇叭损失，暂取设计图提供6%计算，根据铁科院实际摩阻计算。
n—计算预应力孔道的钢绞线根数二、理论伸长量计算：由于梁的预应力筋是有直线与曲线组成的多线段预应力筋，故采用要分段计算然后叠加。
1、直线段预应力伸长量计算预应力筋的理论伸长值⊿L（mm）可按下式计算：⊿L=PpL/(ApEp)式中：Pp---预应力筋的平均张拉力(N)，直线筋取张拉端的拉力，两端张拉的曲线筋，取张拉端的拉力与跨中扣除孔道摩阻损失后拉力的平均值（计算方法见曲线段计算）；L--- 预应力筋的长度；Ap---预应力筋的截面面积（mm2）；Ep---预应力筋的弹性模量，根据材料试验确定（N/ mm2）。
2.曲线段预应力伸长量计算⑴ 计算截面张拉力计算后张法结构由于预应力筋与管道之间存在摩擦阻力，预应力筋沿长度方向各个截面的张拉力并非均匀，而是从张拉端开始逐渐减小，因此，计算伸长量时，应取计算段内的钢筋拉力的平均值。
同时考虑管道局部偏差摩阻影响，计算段终点截面内的预应力筋的拉力为：① ()()N e p k s p μθι+−⋅=S P ——从计算起点经过l 长度之后至终点截面的预应力筋的张拉力，单位为N;μ——预应力筋与孔道壁之间的摩擦系数，根据铁科院摩阻试验确定； θ——预应力筋计算起点至计算截面曲线孔道部分的夹角（rad），θ＝0，即为直线。
K——每米长度局部偏差的摩擦系数，根据铁科院试验确定；ι——从计算点至计算截面的孔道长度。
② L 段内预应力之平均值为：Pp = P（1-e-(kl+µθ)）/（kl+µθ）Pp——从计算点至计算截面的预应力筋的张拉力，单位为N;其余同上。

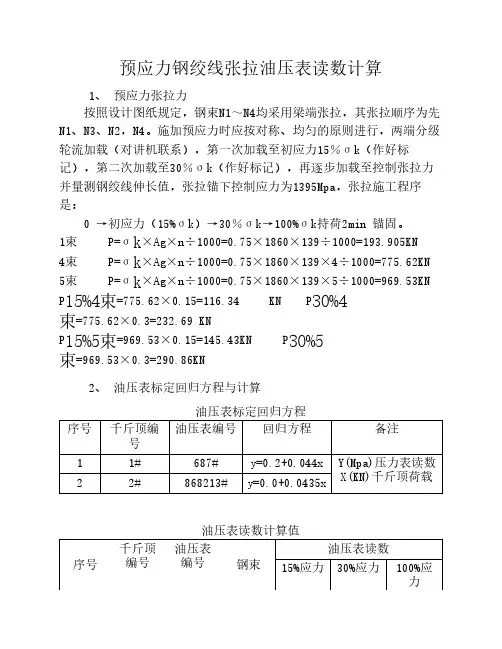

预应力张拉油表读书计算方法
1、先算单根钢绞线的控制张拉力：
F1=fpk*r*As
fpk：表示钢绞线的标准抗拉强度；
As：表示钢绞线的横截面积；(查规范)
r:表示折减系数；
2、再算每束钢绞线的张拉力：
Fn=F1*n
n：表示每束钢绞线的数量；

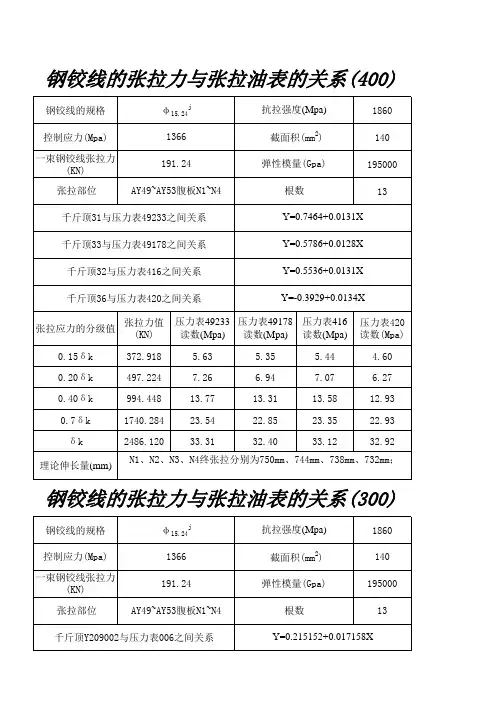

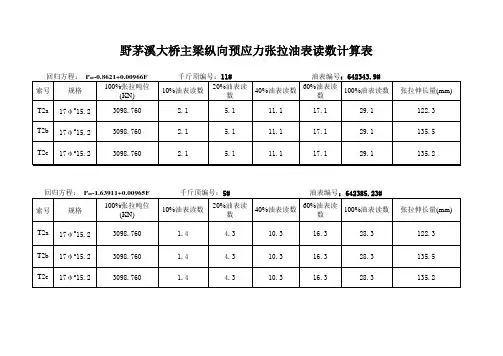

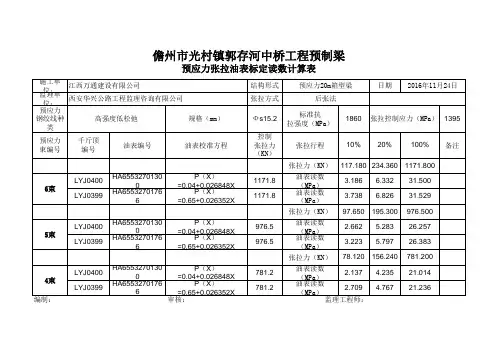

3、根据一次线性回归方程(查阅所用液压千斤顶的检验报告)算出油表读数。
例：以拉萨市生态路桥改建工程为例计算油表读数（已知fpk=1860Mpa，As=139mm2,，r=0.75，n=7）;
解：一根钢绞线的控制张拉力：
F1=1860*0.75*139=193905N=193.905KN
七根钢绞线的控制张拉力：
F7=193.905*7=1357.335KN
故：15%控制张拉力所对应张拉力1357.335*15%=203.60025KN
30%控制张拉力所对应张拉力1357.335*30%=407.2005KN
100%控制张拉力所对应张拉力
1357.335*100%=1357.335KN
液压千斤顶编号01一次线性回归方程（后附检验报告）：P=0.0134*F+0.2343，相关系数：R=0.9998。
根据以上给出的数据及公式可算出不同张拉阶段的油表读数P如下：
15%对应的油表读数：
P7-15%=0.0134*203.60025+0.2343=2.96Mpa
30%对应的油表读数：
P7-30%=0.0134*407.2005+0.2343=5.69Mpa
100%对应的油表读数：
P7-100%=0.0134*1357.335+0.2343=18.42Mpa。

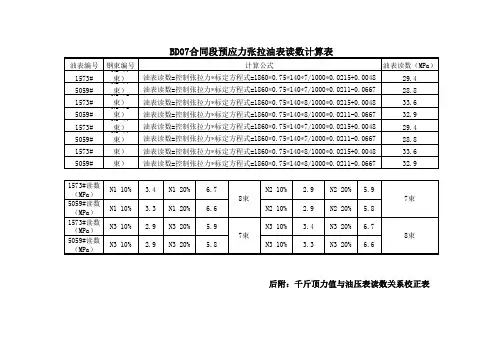

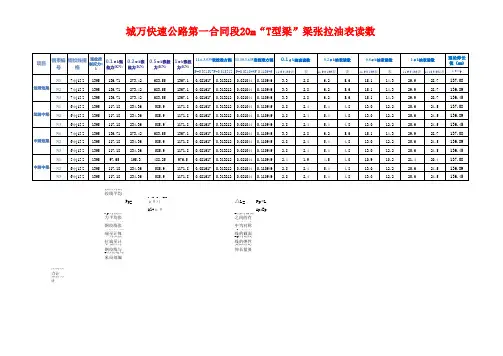

城万快速公路第一合同段20m“T型梁”梁张拉油表读数
预应力钢绞线平均张拉力按下式计算
Pp=P(1-e-(kl+μθ))△L=Pp*L
kl+μθAp*Ep
Pp为预应力平均张拉力N L为两锚具之间的有效长度,计算时一般取一半长度
P为预应力钢绞线张拉端的张拉力N两端以跨中为对称的,也就是左边的l长度
l为从张拉端至计算截面的孔道长度m Ap为钢绞线的截面积,单根为140mm2,6根为840mm2,
θ为从张拉端至计算截面曲线孔道部分切线的夹角之和(rad)Ep为钢绞线的弹性模量,一般取2.05×105Mpa
μ预应力钢绞线与孔道壁的摩擦系数,塑料波纹管取0.14实际理论伸长量要根据实验的弹性模量计算
k为孔道每米局部偏差对摩擦的影响系数,铁皮波纹管取0.0015
控制应力计算:钢绞线设计强度Ryb=1860Mpa,取σk=0.75Ryb=1395Mpa,单根钢绞线截面积为140mm2,
张拉力计算:P=1395*6*140/1000=1171.8KN。
现浇箱梁预应力张拉计算书一、基本情况1．预应力束采用jΦ15.2mm钢铰线，标准强度bR y=1860Mpa．张拉预应力0.73bR y．钢铰线标准横断面面积A=139mm22．张拉预应力P的计算P9=1860×106×0.73×139×10-6×9=1745.1 KN3．张拉程序0⇒10﹪控制应力（量测延伸值）⇒100﹪控制应力（持荷2分钟，量测伸延值）⇒锚固4．待砼强度达到90﹪后,方可张拉预应力束.张拉顺序为50%N2－100%N3－100%N2－100%N1。
5．本工程采用两端张拉控制力、延伸量双控施工。
二、张拉力与油表读数对应关系表（根据千斤顶、油表校准证书提供的计算值）1 千斤顶编号：#1（250T）油压表编号：071263752 千斤顶编号：#1（250T）油压表编号：080127133 千斤顶编号：#2（250T）油压表编号：080625004 千斤顶编号：#2（250T）油压表编号：08043010三、延伸量的计算1． 工作长度延伸量计算：本工程张拉工作长度按单端450mm 计.包括锚环、限位板、千斤顶、工作锚环的厚度。
工作长度延伸量:=P L A E g ⨯⨯=L k E gσ⨯= =3.1mm 2.理论延伸量=计算长度延伸量+工作长度伸延量 计算长度延伸量L ∆=［PL(1-e -(kL +uθ))］ /(kL +uθ)/ (A y ×E g )L ∆:预应力筋理论延伸量(mm)P: 预应力筋张拉端张拉力(N)L : 从张拉端到计算截面的孔道长度(m)θ:从张拉端到计算截面曲线孔道部分切线的夹角之和(rad) k: 孔道每米局部偏差对摩擦的影响系数，取0.0015 u: 预应力筋与孔道壁的摩擦系数，取0.155E g : 预应力筋的弹性模量(M pa ) 根据送检结果取1.95×105 Mpa A y :预应力筋的截面积(mm 2)，为139 mm 2×n(钢绞线束数)预应力筋理论延伸量(按梁长72.000米计算)： 1#筋：L ∆1N =209.2mm2#筋：L ∆2N =208.6mm3#筋：L ∆3N =208.1mm3. 施工时实际延伸量的量测及计算 L ∆=1L ∆-2L ∆+L c ∆0.73×1860Mpa×450mm 1.95×105Mpa1L ∆:达到控制应力时量测的伸长值（mm ）2L ∆:达到初应力时量测的伸长值 （mm ）L c ∆:初应力时的推算伸长值，采用相邻级的伸长度。
预应力张拉计算书第一章 设计伸长量复核一、计算公式及参数：1、预应力平均张拉力计算公式及参数：P 平=P ×｛1-e -(kL+μθ）｝/(KL+μθ)式中：P p —预应力筋平均张拉力（N ） P —预应力筋张拉端的张拉力（N ） X —从张拉端至计算截面的孔道长度（m ）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad ）k —孔道每米局部偏差对摩檫的影响系数，取0.002 μ—预应力筋与孔道壁的摩檫系数，取0.142、预应力筋的理论伸长值计算公式及参数：()P P p E A l p l =∆式中：P p —预应力筋平均张拉力（N ） L —预应力筋的长度（mm ）A p —预应力筋的截面面积（mm 2），取140 mm 2E p —预应力筋的弹性模量（N/ mm 2），取1.95×105 N/ mm 2二、伸长量计算：1、N1束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×140=195300NX=15.812/2=7.906mθ=11.4×π/180=0.19897radkx+μθ=0.002×7.906+0.14×0.19897=0.0436678P p=195300×（1-e-0.0436678）/0.0436678=191097NΔL= P p L/（A p E p）=191097×7.906/（140×1.95×105）=55.3mm 与设计比较（55.3-57.1）/57.1=-3.15%2、N2束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×140=195300NX=15.821/2=7.9105mθ=12.8×π/180=0.2234radkx+μθ=0.002×7.9105+0.14×0.2234=0.047097P p=195300×（1-e-0.047097）/0.047097=190772NΔL= P p L/（A p E p）=190772×7.9105/（140×1.95×105）=55.27mm 与设计比较（55.27-57.1）/57.1=-3.2%第二章张拉时理论伸长量计算一、计算参数：1、K—孔道每米局部偏差对摩檫的影响系数：取0.0022、μ—预应力筋与孔道壁的摩檫系数：取0.143、A p—预应力筋的实测截面面积：140 mm24、E p—预应力筋实测弹性模量：2.02×105 N/ mm25、锚下控制应力：σk=0.75R y b=0.75×1860=1395 N/ mm26、锚圈口摩阻损失：3.3%σk7、单根钢绞线张拉端的张拉控制力：P=103.3%×σk A p=201745N8、千斤顶计算长度：56cm9、工作锚长度：7cm10、限位板计算长度：2.5cm11、工具锚计算长度：不计二、张拉时理论伸长量计算：1、N1束一端的伸长量：X=15.812/2=7.906mL=7.906+（0.56+0.07+0.025）=8.561mθ=11.4×π/180=0.19897radkx+μθ=0.002×7.906+0.14×0.19897=0.0436678P p=201745×（1-e-0.0436678）/0.0436678=197404NΔL= P p L/（A p E p）=197404×8.561/（140×2.02×105）=59.8mm 2、N2束一端的伸长量：X=15.821/2=7.9105mL=7.9105+（0.56+0.07+0.025）=8.566mθ=12.8×π/180=0.2234radkx+μθ=0.002×7.9105+0.14×0.2234=0.047097P p=201745（1-e-0.047097）/0.047097=197068NΔL= P p L/（A p E p）=197068×8.566/（140×2.02×105）=59.7mm 第三章千斤顶张拉力与对应油表读数计算一、钢绞线的张拉控制应力：12根钢绞线束：σcon=103.3σk=103.3%×2343=2420.32KN二、1523号千斤顶张拉、0050号油表时：千斤顶回归方程：P=-0.35+0.01035F式中：P——油压表读数（MP a）F——千斤顶拉力（KN）(1)、10%σcon=242.032 KN时：P=-0.35+0.01035F=-0.35+0.01035×242.032=2.16MP a(2)、40%σcon=968.13KN时：P=-0.35+0.01035F=-0.35+0.01035×968.13=9.67 MP a(3)、70%σcon=1694.22KN时：P=-0.35+0.01035F=-0.35+0.01035×1694.22=17.19 MP a (4)、100%σcon=2420.32KN时：P=-0.35+0.01035F=-0.35+0.01035×2420.32=24.7 MP a三、1524号千斤顶张拉、0054号油表时：千斤顶回归方程：P=0.21+0.01022F：式中： P——油压表读数（MP a）F——千斤顶拉力（KN）(1)、10%σcon=242.032KN时：P=0.21+0.01022F=0.21+0.01022×242.032=2.68 MP a (2)、40%σcon=968.13KN时：P=0.21+0.01022F=0.21+0.01022×968.13=10.10 MP a (3)、70%σcon=1694.22KN时：P=0.21+0.01022F=0.21+0.01022×1694.22=17.52 MP a (4)、100%σcon=2420.32KN时：P=0.21+0.01022F=0.21+0.01022×2420.32=24.95 MP a 四、1525号千斤顶张拉、0077号油表时：千斤顶回归方程：P=-0.47+0.01024F：式中： P——油压表读数（MP a）F——千斤顶拉力（KN）(1)、10%σcon=242.032KN时：P=-0.47+0.01024F=-0.47+0.01024×242.032=2.0 MP a (2)、40%σcon=968.13KN时P=-0.47+0.01024F=-0.47+0.01024×968.13=9.44 MP a (3)、70%σcon=1694.22KN时：P=-0.47+0.01024F=-0.47+0.01024×1694.22=16.88 MP a (4)、100%σcon=2420.32KN时：P=-0.47+0.01024F=-0.47+0.01024×2420.32=24.31 MP a 五、1526号千斤顶张拉、0064号油表时：千斤顶回归方程：P=-0.05+0.01021F：式中： P——油压表读数（MP a）F——千斤顶拉力（KN）(1)、10%σcon=242.032KN时：P=-0.05+0.01021F=-0.05+0.01021×242.032=2.42 MP a (2)、40%σcon=968.13KN时P=-0.05+0.01021F=-0.05+0.01021×968.13=9.83 MP a (3)、70%σcon=1694.22KN时：P=-0.05+0.01021F=-0.05+0.01021×1694.22=17.24 MP a (4)、100%σcon=2420.32KN时：P=-0.05+0.01021F=-0.05+0.01021×2420.32=24.66 MP a。
