T梁张拉油表读数计算表

杨柳河大桥40米预应力T梁张拉计算书编制：复核：审核：2011年3月15日杨柳河大桥40米预应力T梁张拉计算书一、张拉施工方案我合同段施工的阁丫沟大桥40米T梁预应力钢绞线采用高强度低松弛钢铰线，f pk=1860Mpa，公称直径d=15.2mm，公称面积Ay=139mm2，弹性模量Ey=1.95×105Mpa。

40米T梁正弯矩钢束采用8股、9股，钢束控制张拉力σcon=0.75 f pk=1395Mpa。

锚具采用15-8型、15-9型系列整套锚具，管道成孔采用钢波纹管。

所有锚具及钢绞线按材料检验批量抽检，严禁使用无部级以上级别技术鉴定和产品鉴定的材料。

材料要有厂方提供的质量说明书和出厂时间。

钢铰线要防止生锈和影响水泥粘结的油污。

钢铰线下料采用砂轮切割机按加工长度下料，并以22#铁丝编束。

钢筋绑扎结束，装模前由专人对波纹管进行检查，若有孔眼须用胶布缠好，严禁进浆。

预应力张拉前先试压同条件养护砼试件，主梁达到设计强度85%以上且养护龄期不小于7天方可张拉，钢束张拉时应两端对称、均匀张拉，不得集中张拉，并观察主梁的侧弯情况，张拉前先对张拉千斤顶进行校核。

张拉顺序为：50%N2、N3→100%N1→100%N2、N3→100%N4，张拉程序：0-初始应力（10％σk）-σk（持荷2分钟锚固）。

张拉时实行双控，理论伸长量与实际伸长量相差应控制在-6%～+6%之间，否则应分析原因或重新张拉。

张拉严格控制滑丝和断丝，每束不超过1根，累计全片梁小于1%。

张拉完割除钢铰线头，及时压浆。

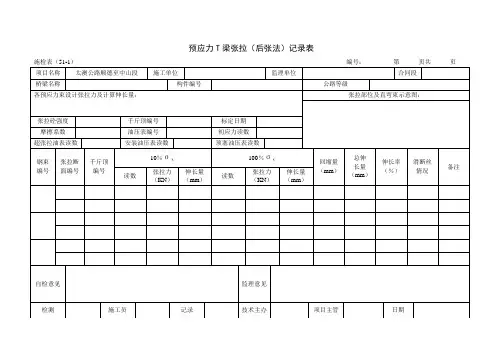

张拉时做好施工记录。

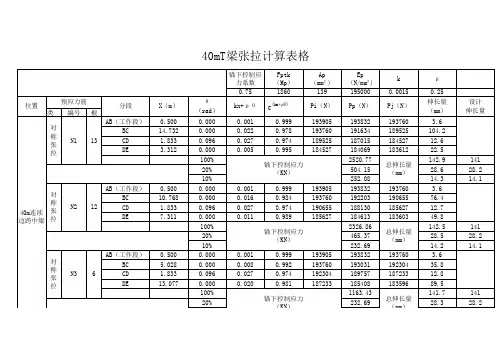

二、理论伸长值计算1、理论伸长量计算钢铰线采用15.2mm 单根截面面积139mm2标准强度f pk =1860MPa 弹性模量Ey=1.95×105MPa 管道摩擦系数μ=0.25 管道偏差系数K=0.0015锚下控制应力σcon=0.75×f pk=1860×0.75=1395MPa每股控制张拉力1395×139=193905N4股钢绞线控制张拉力N=193905×4=775620N=775.62KN8股钢绞线控制张拉力N=193905×8=1551240N=1551.24KN9股钢绞线控制张拉力N=193905×9=1745145N=1745.15KN计算公式：P P=P（1-e（kx+μθ））/（kx+μθ）△L=P P×L/AP×EP式中：P P--预应力筋平均张拉力（N）P--预应力筋张拉端的张拉力（N）e—常数（e =2.7183）k—孔道摩擦系数（取0.0015）x—从张拉端至计算截面积的孔道长度（米）μ—孔道偏差系数（取0.2）θ—从张拉端至计算截面积曲线孔道部分切线的夹角之和（rad）L--预应力筋的长度（mm）A P --预应力筋的截面面积（mm2）（取139mm2）E P --预应力筋的弹性模量（取1.95*105N/mm2）计算说明：T梁两端对称张拉，所以采用单端计算的方法进行计算。

张拉顺序：N1(100%)-N2(50%)-N3(100%)-N2(100%)伸长率=（理论伸长值-（实测伸长值-12mm））/理论伸长值，控制在6%以内。

实测伸长值等于从初应力（10%）到锚固应力（100%）的实测伸长值+初应力以下的推算伸长值（采用相邻级的伸长值，即10%到20%应力的伸长值）。

一、张拉力的计算：根据设计图纸提供φ15.2钢铰线：公称直径d=15.2mm，抗拉强度标准值fpk=1860Mpa，张拉控制应力：σcon=0.75fpk=0.75×1860=1395Mpa；单根钢铰线截面积(查钢绞线质量证明书)为：Ap=140mm2单根钢铰线的张拉力为：P=σcon×Ap=1395×140=195.3KN单束(5根)钢铰线张拉力为：P7=195.3×5=976.5KN单束(6根)钢铰线张拉力为：P8=195.3×6=1171.8KN二、理论伸长值的计算：1、根据《公路桥涵施工技术规范》（JTG/T F50—2011）提供公式：理论伸长值：ΔL=P p L/A p E p预应力筋平均张拉力计算式：（1）预应力筋为直线时P p =P（2）预应力筋为曲线时P p =P[1-e-(kx+μθ)]/( kx +μθ)其中：Pp：平均张拉力（N）L：预应力筋的长度（mm）Ap：预应力筋的截面积（mm2）Ep：预应力筋的弹性模量（N/mm2即Mpa）P：预应力钢绞线张拉端的张拉力（N）x：从张拉端至计算截面孔道长度（m）θ：从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k：孔道每米局部偏差对摩擦的影响系数μ：预应力钢绞线孔道壁的磨擦系数2、根据设计图纸及材料试验检验提供数据：钢铰线弹性模量Ep=1.95×105Mpa；锚具变形、钢筋回缩按6mm（一端）计算；塑料波纹管摩阻系数μ=0.25 ，偏差系数K= 0.0015；钢绞线一端工作长度为：0.600m，一端伸长量4.29mm。

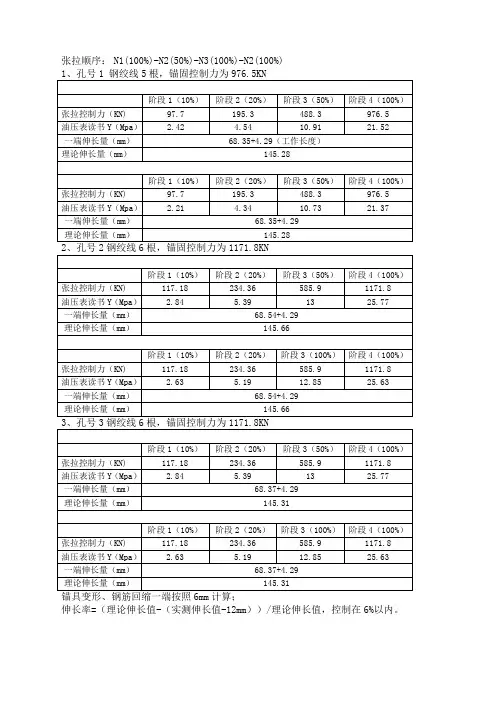

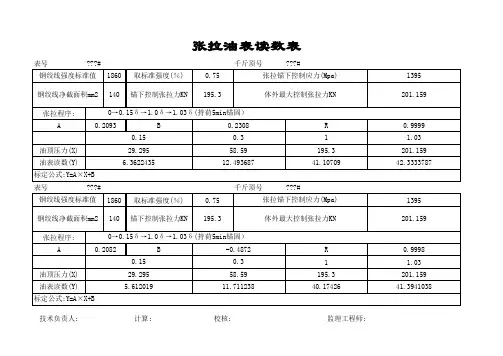

张拉油表读数表1
张拉油表读数表2
张拉伸长值控制：张拉采用的以张拉力为主，伸长值校验的方法。

初应力时量取千斤顶活塞的伸长量L1，张拉达20%scon时再量取千斤顶活塞的伸长量L2，二者之差为钢束的实际推算伸长量。

张拉达100%scon再量取千斤顶活塞的伸长量L3，L3－L1二者之差为钢束的实际张拉伸长量。

二阶段张拉L3为第一次张拉到
=（L3－50%的伸长量，L4为2次50%伸长量，L5为张拉到100%时伸长量，L
实
=（L3－L1）+（L2－L1） +（L5-L4）实际L1）+（L2- L1）；二阶段张拉为L
实
张拉伸长量与实际推算伸长量之和与理论伸长相比较误差不超过+6%,-6%，否则应停机检查原因，予以调整后方可张拉,必要时进行处理。

张拉时发现以下情况，应立即放松千斤顶，查明原因，采取纠正措施后再恢复张拉：
①断丝、滑丝或锚具碎裂；
②混凝土破碎，垫板陷入混凝土；
③有异常声响；
④达到张拉力后，伸长值不足，或张拉力不到，而伸长值超出范围；
工具锚的夹片，应注意保持清洁和良好的润滑状态。

锚板的锥行孔内及夹片应涂上润滑剂。

预应力筋锚固后的外露长度不宜小于30mm。

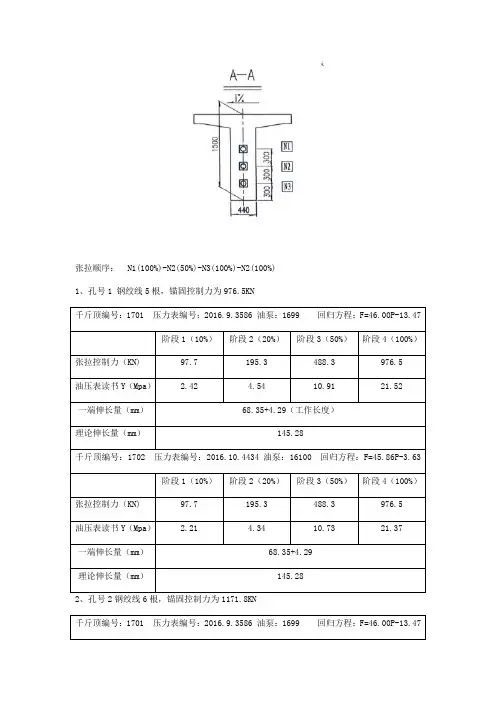

张拉顺序：N1(100%)-N2(50%)-N3(100%)-N2(100%) 1、孔号1 钢绞线5根，锚固控制力为976.5KN2、孔号2钢绞线6根，锚固控制力为1171.8KN3、孔号3钢绞线6根，锚固控制力为1171.8KN锚具变形、钢筋回缩一端按照6mm计算；伸长率=（理论伸长值-（实测伸长值-12mm））/理论伸长值，控制在6%以内。

实测伸长值等于从初应力（10%）到锚固应力（100%）的实测伸长值+初应力以下的推算伸长值（采用相邻级的伸长值，即10%到20%应力的伸长值）。

一、张拉力的计算：根据设计图纸提供φ15.2钢铰线：公称直径d=15.2mm，抗拉强度标准值fpk=1860Mpa，张拉控制应力：σcon=0.75fpk=0.75×1860=1395Mpa；单根钢铰线截面积(查钢绞线质量证明书)为：Ap=140mm2单根钢铰线的张拉力为：P=σcon×Ap=1395×140=195.3KN单束(5根)钢铰线张拉力为：P7=195.3×5=976.5KN单束(6根)钢铰线张拉力为：P8=195.3×6=1171.8KN二、理论伸长值的计算：1、根据《公路桥涵施工技术规范》（JTG/T F50—2011）提供公式：理论伸长值：ΔL=Pp L/ApEp预应力筋平均张拉力计算式：（1）预应力筋为直线时 Pp=P（2）预应力筋为曲线时 Pp=P[1-e-(kx+µθ)]/( kx +µθ) 其中：Pp：平均张拉力（N）L：预应力筋的长度（mm）Ap：预应力筋的截面积（mm2）Ep：预应力筋的弹性模量（N/mm2即Mpa）P：预应力钢绞线张拉端的张拉力（N）x：从张拉端至计算截面孔道长度（m）θ：从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k：孔道每米局部偏差对摩擦的影响系数μ：预应力钢绞线孔道壁的磨擦系数2、根据设计图纸及材料试验检验提供数据：钢铰线弹性模量Ep=1.95×105Mpa；锚具变形、钢筋回缩按6mm（一端）计算；塑料波纹管摩阻系数μ=0.25 ，偏差系数K= 0.0015；钢绞线一端工作长度为：0.600m，一端伸长量4.29mm。

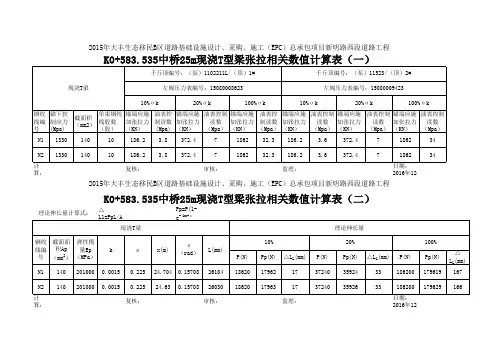

城万快速公路第一合同段20m“T型梁”梁张拉油表读数
预应力钢绞线平均张拉力按下式计算
Pp=P(1-e-(kl+μθ))△L=Pp*L
kl+μθAp*Ep
Pp为预应力平均张拉力N L为两锚具之间的有效长度,计算时一般取一半长度
P为预应力钢绞线张拉端的张拉力N两端以跨中为对称的,也就是左边的l长度
l为从张拉端至计算截面的孔道长度m Ap为钢绞线的截面积,单根为140mm2,6根为840mm2,
θ为从张拉端至计算截面曲线孔道部分切线的夹角之和(rad)Ep为钢绞线的弹性模量,一般取2.05×105Mpa
μ预应力钢绞线与孔道壁的摩擦系数,塑料波纹管取0.14实际理论伸长量要根据实验的弹性模量计算
k为孔道每米局部偏差对摩擦的影响系数,铁皮波纹管取0.0015
控制应力计算:钢绞线设计强度Ryb=1860Mpa,取σk=0.75Ryb=1395Mpa,单根钢绞线截面积为140mm2,
张拉力计算:P=1395*6*140/1000=1171.8KN。
