张拉油表读数控制表

张拉力、油表对应数据计算书标定台千斤顶及相应的油表，对应关系如下（油表编号/千斤顶编号）：1、7396/042 计算公式：P=51.350F+0.272、760/043 计算公式: P=51.650F+0.31备用油表对应关系为:1、436397/042 计算公式：P=51.350F+0.272、436396/043 计算公式：P=51.350F+0.27F—标准力值（MN）P—仪表（压力指示器）示值（MPa）通过以上公式，可以计算出张拉力与油表的对应数据，详见下表。

千斤顶标定资料见附件钢绞线伸长量计算书见附件张拉力、油表对应数据表1、张拉力2、油表备用油表3、钢绞线伸长量数据表20M装配式预应砼分体箱梁张拉计算书一.计算依据及数据1.施工图设计2.公路桥涵施工技术规范3.预应力钢绞线:φj15.24 A=140mm2 Ryb=1860Mpa E=2.00×105MpaK=0.001 u=0.2 单根张拉力F=A×σk=195300N二、计算公式1、预应力筋的理论伸长值:ΔL=PPL/（APEP）2、预应力筋平均张拉力： pp=pa[1-e-（kx+uθ）]/（kx+uθ）3、预应力筋终点张拉力：pz=pa×e-（kx+uθ）4、式中字母说明：Pp—预应力筋平均张拉力（N）Pz—阶段预应力筋的终端张拉力（N）Pa—阶段预应力筋的始端张拉力（N）K—孔道每米局部偏差对摩擦的影响系数，取k=0.001X—从张拉端至计算截面的孔道长度（m）U—预应力与孔道的摩擦系数，取u=0.2θ—从张拉端至计算截面曲线孔道部分切线的夹角（rad）e=2.71828三、预应力筋伸长值的计算将钢束自跨中心线对称分为二大段，其中一段分为三小段。

分别是：平弯段直线Lab（包括千斤顶工作长度40cm）,圆弧Cbc和直线Lco。

（见附图）1、N1钢绞线θbc=5.1718×2∏/360=0.0903radN1（单端）—各段计算参数如下：2、N2钢绞线θbc=4.1065×2∏/360=0.0717radN1（单端）—各段计算参数如下：3、N3、N4钢绞线θbc=0.9448×2∏/360=0.0165radN3、N4（单端）—各段计算参数如下：四、综合数据根据上述得出梁板伸长值N1束总伸长量为: L1=71.0×2=142（mm）N2束总伸长量为：L2=70.7×2=141.4（mm）N3、N4束总伸长量为：L3、L4=71×2=142（mm）钢束竖弯示意图预应力钢束竖弯几何要素表。

预应力张拉油表读书计算方法
1、先算单根钢绞线的控制张拉力：
F1=fpk*r*As
fpk：表示钢绞线的标准抗拉强度；
As：表示钢绞线的横截面积；(查规范)
r:表示折减系数；
2、再算每束钢绞线的张拉力：
Fn=F1*n
n：表示每束钢绞线的数量；
3、根据一次线性回归方程(查阅所用液压千斤顶的检验报告)算出油表读数。

例：以拉萨市生态路桥改建工程为例计算油表读数（已知fpk=1860Mpa，As=139mm2,，r=0.75，n=7）;
解：一根钢绞线的控制张拉力：
F1=1860*0.75*139=193905N=193.905KN
七根钢绞线的控制张拉力：
F7=193.905*7=1357.335KN
故：15%控制张拉力所对应张拉力1357.335*15%=203.60025KN
30%控制张拉力所对应张拉力1357.335*30%=407.2005KN
100%控制张拉力所对应张拉力
1357.335*100%=1357.335KN
液压千斤顶编号01一次线性回归方程（后附检验报告）：P=0.0134*F+0.2343，相关系数：R=0.9998。

根据以上给出的数据及公式可算出不同张拉阶段的油表读数P如下：
15%对应的油表读数：
P7-15%=0.0134*203.60025+0.2343=2.96Mpa
30%对应的油表读数：
P7-30%=0.0134*407.2005+0.2343=5.69Mpa
100%对应的油表读数：
P7-100%=0.0134*1357.335+0.2343=18.42Mpa。

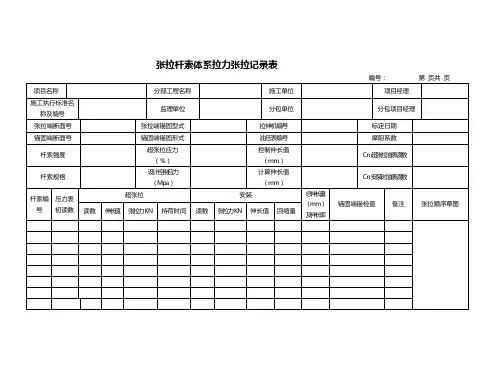

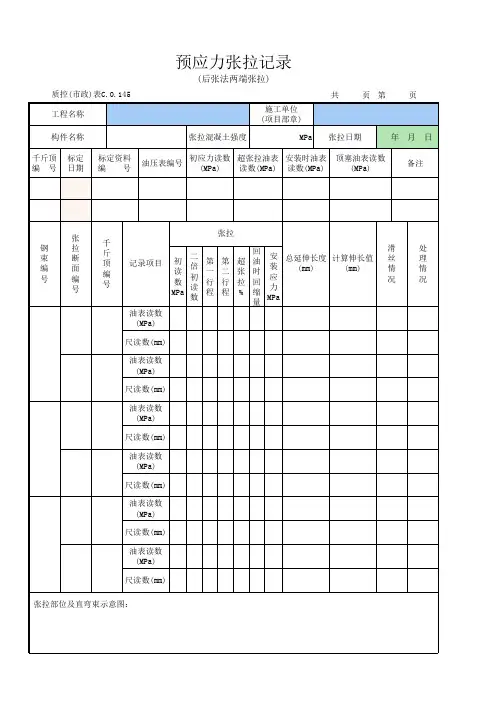

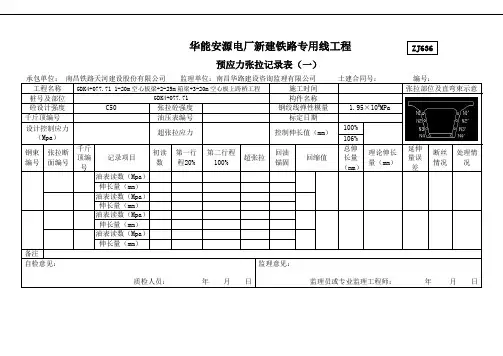

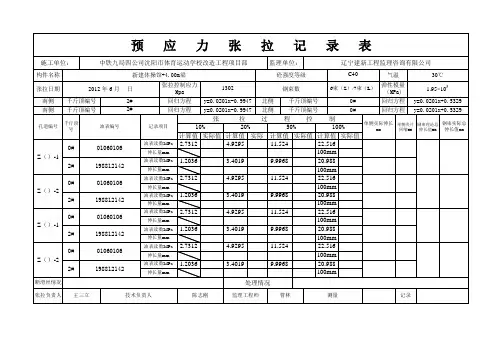

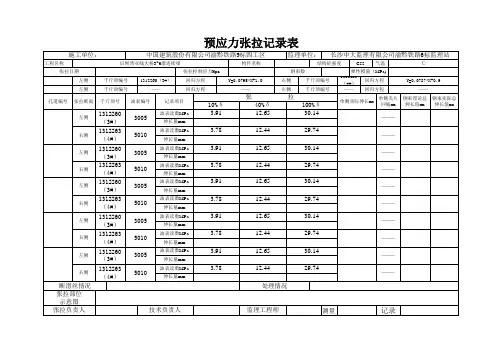

张拉杆索体系拉力张拉记录表
编号：第页共页项目名称分部工程名称施工单位项目经理
施工执行标准名
称及编号
监理单位分包单位分包项目经理
张拉端断面号张拉端锚固型式拉伸机编号标定日期
锚固端断面号锚固端锚固形式油压表编号摩阻系数杆索强度超张拉应力（%）控制伸长值（mm）Cn超张拉油表读数
杆索规格设计控制应力（Mpa）计算伸长值（mm）Cn安装时油表读数
杆索编号压力表
初读数
超张拉安装总伸长量
（mm）及
伸长率
锚固端锚检查备注张拉顺序草图读数伸长值张拉力KN持荷时间读数张拉力KN伸长值回缩量
施工单位自检意见项目专业质量检查员（签名）：施工员：
项目专业技术负责人（签名）：项目经理：
年月日
监理单位
意见
监理工程师（建设单位项目技术负责人）
年月日。

沈阜开发大道（丹霍公路十大线至新民外环段）改扩建工程第八合同段施工空心板张拉力、油表读数及伸长值大连四方公路工程有限公司沈阜开发大道改扩建工程第八合同段项目经理部2011年05月25日20米空心板张拉力、油表读数及伸长值计算说明书一、φs15.2钢铰线初始张拉力（20%）及油表读数计算1、初始张拉力（20%）的计算P（20%）=σS其中：σ—控制应力1395MPaS—钢筋有效面积140mm22、油表读数计算1#千斤顶y=0.2191x-1.4133（回归方程由检测报告提供）2#千斤顶y=0.2209x-0.7867（回归方程由检测报告提供）其中：y—指示器示值x—负荷二、φs15.24钢铰线控制张拉力（100%）及油表读数计算1、控制张拉力（100%）的计算P（20%）=σS×100%其中：σ—控制应力1395MPaS—为钢筋有效截面积140mm22、油表读数计算1#千斤顶y=0.2191x-1.41332#千斤顶y=0.2209x-0.7867其中：y—指示器示值x—负荷详细计算数值见下表20m空心板张拉力及油表读数3、理论伸长值的计算ΔL=P/E×L其中：ΔL—理论伸长值(mm)P—设计控制应力P=1395 MPaE—弹性模量E=1.95×105MPaL—张拉台座夹具至夹具距离L=66400mmΔL=1395/（1.95×105）×66400=475mm4、实测值为ΔL实=ΔL初+ΔL终其中：ΔL初为初张拉力（20%）对应的钢铰线伸长值，实际取理论计算值的20%，ΔL初=95mmΔL终相对于初张拉时的实际伸长值实测伸长值与理论伸长值的差值按照桥梁施工技术规范要求应控制在±6% 以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉。

13米空心板张拉力、油表读数及伸长值计算说明书一、φs12.7钢铰线初始张拉力（20%）及油表读数计算1、初始张拉力（20%）的计算P（20%）=σS其中：σ—控制应力1395MPaS—钢筋有效面积98.7mm22、油表读数计算1#千斤顶y=0.2191x-1.4133（回归方程由检测报告提供）2#千斤顶y=0.2209x-0.7867（回归方程由检测报告提供）其中：y—指示器示值x—负荷二、φs12.7钢铰线控制张拉力（100%）及油表读数计算1、控制张拉力（100%）的计算P（20%）=σS×100%其中：σ—控制应力1395MPaS—为钢筋有效截面积98.7mm22、油表读数计算1#千斤顶y=0.2191x-1.41332#千斤顶y=0.2209x-0.7867其中：y—指示器示值x—负荷详细计算数值见下表13m空心板张拉力及油表读数3、理论伸长值的计算ΔL=P/E×L其中：ΔL—理论伸长值(mm)P—设计控制应力P=1395 MPaE—弹性模量E=1.95×105MPaL—张拉台座夹具至夹具距离L=56700mmΔL=1395/（1.95×105）×56700=406mm4、实测值为ΔL实=ΔL初+ΔL终其中：ΔL初为初张拉力（20%）对应的钢铰线伸长值，实际取理论计算值的20%，ΔL初=81mmΔL终相对于初张拉时的实际伸长值实测伸长值与理论伸长值的差值按照桥梁施工技术规范要求应控制在±6% 以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉。

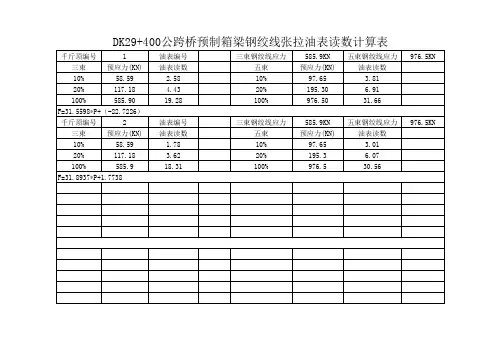

张拉油表读数表1
张拉油表读数表2
张拉伸长值控制：张拉采用的以张拉力为主，伸长值校验的方法。

初应力时量取千斤顶活塞的伸长量L1，张拉达20%scon时再量取千斤顶活塞的伸长量L2，二者之差为钢束的实际推算伸长量。

张拉达100%scon再量取千斤顶活塞的伸长量L3，L3－L1二者之差为钢束的实际张拉伸长量。

二阶段张拉L3为第一次张拉到
=（L3－50%的伸长量，L4为2次50%伸长量，L5为张拉到100%时伸长量，L
实
=（L3－L1）+（L2－L1） +（L5-L4）实际L1）+（L2- L1）；二阶段张拉为L
实
张拉伸长量与实际推算伸长量之和与理论伸长相比较误差不超过+6%,-6%，否则应停机检查原因，予以调整后方可张拉,必要时进行处理。

张拉时发现以下情况，应立即放松千斤顶，查明原因，采取纠正措施后再恢复张拉：
①断丝、滑丝或锚具碎裂；
②混凝土破碎，垫板陷入混凝土；
③有异常声响；
④达到张拉力后，伸长值不足，或张拉力不到，而伸长值超出范围；
工具锚的夹片，应注意保持清洁和良好的润滑状态。

锚板的锥行孔内及夹片应涂上润滑剂。

预应力筋锚固后的外露长度不宜小于30mm。
