第五章 土压力与土坡稳定5.1解:Ko=1-sin φ=1-sin36=0.41墙顶墙底静止土压力强度e o = Ko γh=0 Kpa/m墙底静止土压力强度e o = Ko γh=0.41×18×4=29.5 Kpa/m墙背总的静止土压力,即虚线三角形面积为:Po=0.5×29.5×4=59KN/m 墙后填土为砂土,达到主动极限状态需要的位移为墙高的略0.5%,略2cm 。
5.2解:根据条件,墙背竖直、光滑、墙后地表水平,可以按照朗金公式计算土压力。
1、主动土压力:主动土压力系数Ka=tg 2(45-φ/2)= tg 2(45-36/2)=0.26 地表主动土压力强度e a = Ka γh=0.26×18×0=0 Kpa/m 地下水位处:e a = Ka γh=0.26×18×2=9.4 Kpa/m墙底:e a = Ka γh=0.26×(18×2+11×2)=15.1 Kpa/m地下水位以上的主动土压力为三角形分布,面积为0.5×9.4×2=9.4 KN/m地下水位以X 下的主动土压力为梯形分布,面积为(9.4+15.1)×2/2=24.5 KN/m 所以,墙后总主动土压力为9.4+24.5=33.9 KN/m2、静止土压力:静止土压力系数Ko=1-sin φ=1-sin36=0.41地表静止土压力强度e o = Ko γh=0.41×18×0=0 Kpa/mH=4m砂土 γsat =21KN/m 3 φ=3602m地下水位 γ=18KN/m 3 H=4m干砂 γ=18KN/m 3 φ=360 29.5地下水位处:e o = Ko γh=0.41×18×2=14.8 Kpa/m 墙底:e o = Ko γh=0.41×(18×2+11×2)=23.8 Kpa/m地下水位以上的静止土压力为三角形分布,面积为0.5×14.8×2=14.8 KN/m地下水位以X 下的静止土压力为梯形分布,面积为(14.8+23.8)×2/2=38.6 KN/m 所以,墙后总静止土压力为14.8+38.6=33.9 KN/m3、水压力:地下水位处水压力强度:Pw=γw h w =10×0=0 Kpa/m 墙底处水压力强度:Pw=γw h w =10×2=20 Kpa/m墙后水压力为三角形分布,面积为0.5×20×2=20 KN/m4、水、土压力分布如下图所示:5.3解:0.235cos24sin36sin601cos2436cos cos sin )(sin 1cos cos K 00)(cos )(cos )(sin )(sin 1)(cos cos )(cos K 2222a 222a =⎥⎦⎤⎢⎣⎡∙+∙=⎥⎦⎤⎢⎣⎡δφφ+δ+∙δφ==β=ε⎥⎦⎤⎢⎣⎡β-εε+δβ-φφ+δ+ε+δ∙εε-φ=,有:,,因为 Pa=0.5Ka γH 2=0.5×0.235×18×42=33.8KN/m5.4解:此题应该做错了,书中答案很可能错误。

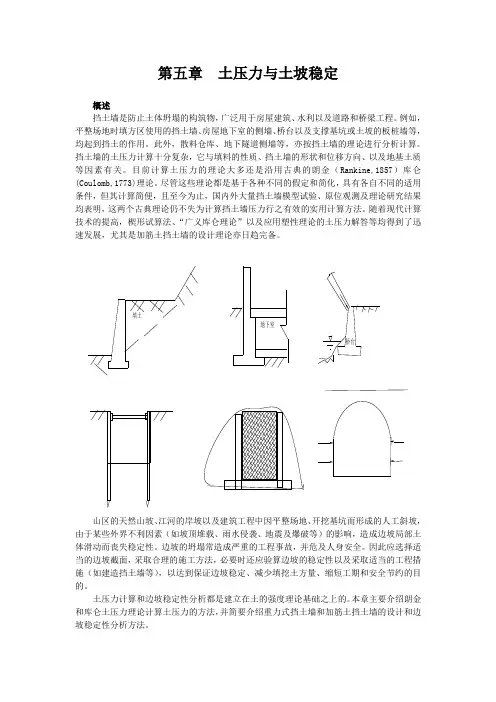

第五章土压力与土坡稳定概述挡土墙是防止土体坍塌的构筑物,广泛用于房屋建筑、水利以及道路和桥梁工程。
例如,平整场地时填方区使用的挡土墙、房屋地下室的侧墙、桥台以及支撑基坑或土坡的板桩墙等,均起到挡土的作用。
此外,散料仓库、地下隧道侧墙等,亦按挡土墙的理论进行分析计算。
挡土墙的土压力计算十分复杂,它与填料的性质、挡土墙的形状和位移方向、以及地基土质等因素有关。
目前计算土压力的理论大多还是沿用古典的朗金(Rankine,1857)库仑(Coulomb,1773)理论。
尽管这些理论都是基于各种不同的假定和简化,具有各自不同的适用条件,但其计算简便,且至今为止,国内外大量挡土墙模型试验、原位观测及理论研究结果均表明,这两个古典理论仍不失为计算挡土墙压力行之有效的实用计算方法。
随着现代计算技术的提高,楔形试算法、“广义库仑理论”以及应用塑性理论的土压力解答等均得到了迅速发展,尤其是加筋土挡土墙的设计理论亦日趋完备。
填土地下室山区的天然山坡、江河的岸坡以及建筑工程中因平整场地、开挖基坑而形成的人工斜坡,由于某些外界不利因素(如坡顶堆载、雨水侵袭、地震及爆破等)的影响,造成边坡局部土体滑动而丧失稳定性。
边坡的坍塌常造成严重的工程事故,并危及人身安全。
因此应选择适当的边坡截面,采取合理的施工方法,必要时还应验算边坡的稳定性以及采取适当的工程措施(如建造挡土墙等),以达到保证边坡稳定、减少填挖土方量、缩短工期和安全节约的目的。
土压力计算和边坡稳定性分析都是建立在土的强度理论基础之上的。
本章主要介绍朗金和库仑土压力理论计算土压力的方法,并简要介绍重力式挡土墙和加筋土挡土墙的设计和边坡稳定性分析方法。
第一节土压力的类型与影响因素一、土压力的类型在影响挡土墙土压力大小及其分布的诸多因素中,挡土墙的位移方向和位移量是计算中要考虑的特殊因素。
根据挡土墙的位移情况和墙后土体所处的应力状态,可将土压力分布为以下三种。
(一)主动土压力挡土墙在墙后土压力作用下向前移动或转动时,墙后土体随着下滑,达到一定位移量时,墙后土体处于极限平衡状态。
一.填空题1.根据墙的位移情况和墙后土体所处的应力状态,土压力可分为、和被动土压力三种。
2.在相同条件下,产生主动土压力所需的墙身位移量△a与产生被动土压力所需的墙身位移量△p的大小关系是。
3.根据朗肯土压力理论,当墙后土体处于主动土压力状态时,表示墙后土体单元应力状态的应力圆与土体抗剪强度包线的几何关系是。
4. 挡土墙墙后土体处于朗肯主动土压力状态时,土体剪切破坏面与竖直面的夹角为;当墙后土体处于朗肯被动土压力状态时,土体剪切破坏面与水平面的夹角为。
5.当挡土墙墙后填土面有均布荷载q作用时,若填土的重度为γ,则将均布荷载换算成的当量土层厚度为。
6.当墙后填土有地下水时,作用在墙背上的侧压力有土压力和两部分。
7.当墙后无粘性填土中地下水位逐渐上升时,墙背上的侧压力产生的变化是。
8.当挡土墙承受静止土压力时,墙后土体处于应力状态。
9.挡土墙在满足的条件下,库仑土压力理论与朗肯土压力理论计算得到的土压力是一致的。
10.墙后填土面倾角增大时,挡土墙主动土压力产生的变化是。
11.库仑理论假定墙后土体中的滑裂面是通过的平面。
12.常用挡土墙型式包括挡土墙、挡土墙、挡土墙、锚杆式挡土墙、加筋土挡土墙等。
13.对于均质无粘性土坡,理论上土坡的稳定性只与坡角和内摩擦角有关,与坡高无关。
14.瑞典条分法稳定安全系数是指和之比。
15.无黏性土坡在自然稳定状态下的极限坡角,称为。
17.载荷试验的曲线形态上,从线性开始变成非线性关系时的界限荷载称为。
18.在变形容许和维系稳定的前提下,单位面积的地基所能承受荷载的能力称为。
19.地基中将要而未出现塑性变形时的地基压力称为,常用表示。
20.当地基土体中的塑性变形区充分发展并形成连续贯通的滑移面时,地基所能承受的最大荷载称为。
二.选择题1.按挡土墙结构特点,下列类型挡土墙属于重力式挡土墙的是( ) 。
A.石砌衡重式挡土墙B.钢筋混凝土悬臂式挡土墙C.柱板式挡土墙;D.锚定板式挡土墙2.在相同条件下,主动土压力E a与被动土压力E p的大小关系是( )。
