阵列感应信号处理浅探

阵列信号处理原理、方法与新
阵列信号处理是一种利用多个传感器（如麦克风、天线等）获取信号，通过信号处理
算法将其合成为一个复合信号，并在此基础上分离、定位、去除、增强等操作的新型信号
处理技术。

在目前的通信、雷达、声学、医学等领域都有广泛应用。

阵列信号处理的基本原理是通过获取多个传感器采样的信号，根据它们的相对位置和
接收到信号的时间差异，构建一个信号阵列，然后通过信号合成的方法将这些信号合成为
一个复合信号。

根据复合信号的特征，进行后续的信号处理。

阵列信号处理的主要方法包括波束形成、空间滤波、方向估计等。

波束形成的主要目
的是聚焦探测器的接收能力，使其在目标方向上获得更高的灵敏度。

空间滤波的主要目的
是通过利用阵列传感器之间的相对位置和互相之间的传感器响应差异，对信号进行滤波，
达到抑制噪声、增强信号等效果。

方向估计则是通过对信号在阵列中传播的速度和波束方
向的监测，对信号的方向进行估计。

阵列信号处理技术的应用十分广泛，其中最为常见的应用领域是通信、雷达和声学等。

在通信中，利用阵列信号处理技术进行信号增强和去除干扰，并根据信号的传播速度和方
向进行信号定位和跟踪。

在雷达中，利用阵列信号处理技术对雷达信号进行波束形成和目
标方向估计，提高雷达的探测效率和目标定位精度。

在声学中，利用阵列信号处理技术进
行声波信号的定位、分离和降噪等操作，提高语音识别和音频娱乐的质量。

总之，阵列信号处理技术是一种高效、可靠的信号处理方法，可以广泛应用于各个领域，有着十分重要的实际应用价值。

作业一 在球坐标系下推导平面波表达式球面波波动方程：22222222()E E x y z tεμ∂∂∂∂++=∂∂∂∂ 将直角坐标与球坐标的关系带入得到：22222222221111()(sin )sin sin s s sr r r r r r c tθθθθθϕ∂∂∂∂∂∂++=∂∂∂∂∂∂ 应用球面波方程一般都是球对称的，简化为：2222211()s sr r r r c t∂∂∂=∂∂∂ 经过变化，可得：222221rs rsr c t ∂∂=∂∂ 该方程的一个解为：exp[()As j t kr rω=- 同样有如下关系：/k c ω=根据平面波的定义，在球坐标系下，单频平面波的表达式为：(,)exp[()]As r t j t k r rω=-⋅作业二对于有限孔径的感应器，某一感应器接收的信号可以表示为：(,)()(,)z x t w x f x t =其中()w x 为窗函数。

通过空间傅立叶变换可得：()()exp()W k w x jk x dx ∞-∞=⋅⎰(,)(,)exp[()F k f x t j t k x dxdt ωω∞∞-∞-∞=--⋅⎰⎰对接收信号(,)z x t 进行傅立叶变换：()()()()[]()()()(){}()(),,exp[(),exp exp ,exp ,exp exp ,exp exp o Z k z x t j t k x dxdtw x f x t j t jk x dxdtw x F x jk x dxw x F l jl x dl jk x dx w x F l jl x jk ωωωωωω∞∞-∞-∞∞∞-∞-∞∞-∞∞∞-∞-∞∞∞-∞-∞=--⋅⎡⎤=-⋅⎣⎦⎡⎤=⋅⎣⎦⎡⎤⎡⎤=-⋅⋅⎣⎦⎣⎦⎡⎤=-⋅⋅⎣⎦⎰⎰⎰⎰⎰⎰⎰⎰⎰()()(){}()(),exp ,x dldxF l w x j k l x dx dlW k l F l dlωω∞∞-∞-∞∞-∞⎡⎤⎣⎦⎡⎤=-⋅⎣⎦=-⎰⎰⎰ 其中，()()[],,exp o F x f x t j t dt ωω∞-∞=-⎰。

阵列信号处理是信号处理的一个年青的分支，属于现代信号处理的重要研究内容之一，其应用范围很广，可用于雷达、声呐、通信、地震勘察、射电天文和医用成像等众多领域。

阵列信号处理是将一组传感器在空间的不同位置按一定规则布置形成的传感器阵列（尽管采用的传感器的类型可以不同，如天线、水听器、听地器、超声探头、X射线检测器，但是传感器的功能是相同的，它是连接信号处理器和感兴趣的空间纽带），用传感器阵列发射能量和（或）接收空间信号，获得信号源的观测数据并加以处理。

阵列信号处理的目的是从这些观测数据中提取信号的有用特征，获取信号源的属性等信息。

目前，阵列信号处理在雷达及移动通信等领域有着广泛而重要的应用。

在相控阵雷达体制中，自适应波束形成技术在抑制杂波干扰方面起着关键的作用。

在移动通信中，基于阵列信号处理的波达方向估计技术，使移动通信进入一个崭新的阶段。

本论文首先介绍阵列信号处理的基础知识。

在此基础上，着重讨论阵列波束形成技术，非理想线性阵列的雷达信号波达方向和多普勒频率估计，均匀圆形阵列的信号波达方向估计和复杂信号的波达方向及参数估计等四方面内容。

这些内容都是阵列信号处理领域的研究热点。

它们无论对阵列信号处理的理论发展还是实际应用，都有重要的意义。

目前，人们普遍关注在阵列响应矢量未知情况下，自适应波束形成问题，即盲自适应波束形成技术。

本文第一方面介绍了最基本的阵列波束形成方法，即最小均方误差波束形成器，线性约束最小方差波束形成器和基于特征空间的波束形成器（ESB）。

在此基础上，提出一个基于特征空间的盲自适应波束形成算法。

此算法首先根据高分辨波达方向估计方法，估计信号源的波达方向，然后以此方向形成约束导向矢量，进而计算出ESB波束形成算法的最优权矢量，最后，对期望目标形成笔状波束。

此算法能够有效地抑制信号的对消现象，并且能够应用于在波束中有多个期望信号的场合。

当阵列存在各种误差时，一般高分辨波达方向估计方法（如MUSIC）的估计性能严重下降。

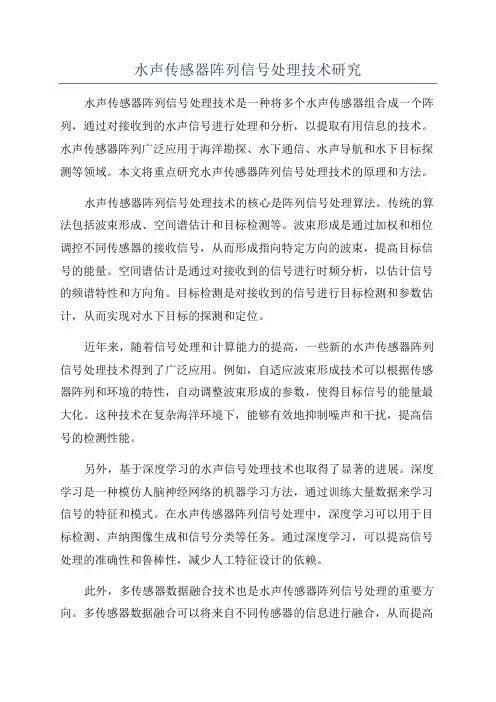

水声传感器阵列信号处理技术研究水声传感器阵列信号处理技术是一种将多个水声传感器组合成一个阵列，通过对接收到的水声信号进行处理和分析，以提取有用信息的技术。

水声传感器阵列广泛应用于海洋勘探、水下通信、水声导航和水下目标探测等领域。

本文将重点研究水声传感器阵列信号处理技术的原理和方法。

水声传感器阵列信号处理技术的核心是阵列信号处理算法。

传统的算法包括波束形成、空间谱估计和目标检测等。

波束形成是通过加权和相位调控不同传感器的接收信号，从而形成指向特定方向的波束，提高目标信号的能量。

空间谱估计是通过对接收到的信号进行时频分析，以估计信号的频谱特性和方向角。

目标检测是对接收到的信号进行目标检测和参数估计，从而实现对水下目标的探测和定位。

近年来，随着信号处理和计算能力的提高，一些新的水声传感器阵列信号处理技术得到了广泛应用。

例如，自适应波束形成技术可以根据传感器阵列和环境的特性，自动调整波束形成的参数，使得目标信号的能量最大化。

这种技术在复杂海洋环境下，能够有效地抑制噪声和干扰，提高信号的检测性能。

另外，基于深度学习的水声信号处理技术也取得了显著的进展。

深度学习是一种模仿人脑神经网络的机器学习方法，通过训练大量数据来学习信号的特征和模式。

在水声传感器阵列信号处理中，深度学习可以用于目标检测、声纳图像生成和信号分类等任务。

通过深度学习，可以提高信号处理的准确性和鲁棒性，减少人工特征设计的依赖。

此外，多传感器数据融合技术也是水声传感器阵列信号处理的重要方向。

多传感器数据融合可以将来自不同传感器的信息进行融合，从而提高信号处理的性能和可靠性。

常用的融合方法包括卡尔曼滤波、粒子滤波和隐马尔可夫模型等。

通过融合不同传感器的信息，可以减少误检和误判，提高对水下目标的检测和追踪能力。

总结而言，水声传感器阵列信号处理技术是一种通过对接收到的水声信号进行处理和分析，以提取有用信息的技术。

目前，波束形成、空间谱估计和目标检测是主要的信号处理方法。

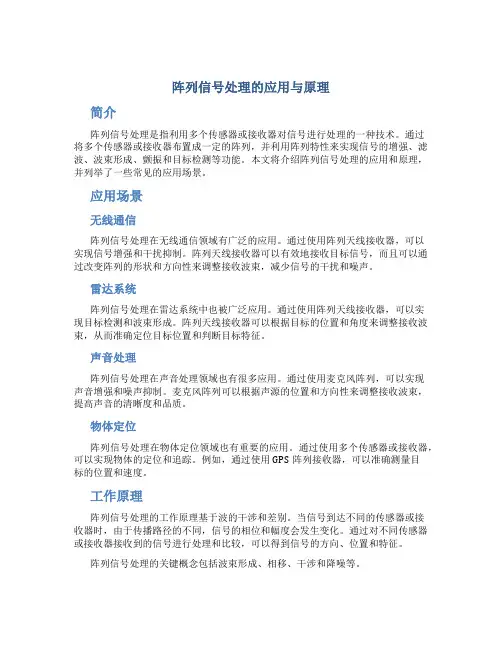

阵列信号处理的应用与原理简介阵列信号处理是指利用多个传感器或接收器对信号进行处理的一种技术。

通过将多个传感器或接收器布置成一定的阵列，并利用阵列特性来实现信号的增强、滤波、波束形成、颤振和目标检测等功能。

本文将介绍阵列信号处理的应用和原理，并列举了一些常见的应用场景。

应用场景无线通信阵列信号处理在无线通信领域有广泛的应用。

通过使用阵列天线接收器，可以实现信号增强和干扰抑制。

阵列天线接收器可以有效地接收目标信号，而且可以通过改变阵列的形状和方向性来调整接收波束，减少信号的干扰和噪声。

雷达系统阵列信号处理在雷达系统中也被广泛应用。

通过使用阵列天线接收器，可以实现目标检测和波束形成。

阵列天线接收器可以根据目标的位置和角度来调整接收波束，从而准确定位目标位置和判断目标特征。

声音处理阵列信号处理在声音处理领域也有很多应用。

通过使用麦克风阵列，可以实现声音增强和噪声抑制。

麦克风阵列可以根据声源的位置和方向性来调整接收波束，提高声音的清晰度和品质。

物体定位阵列信号处理在物体定位领域也有重要的应用。

通过使用多个传感器或接收器，可以实现物体的定位和追踪。

例如，通过使用GPS阵列接收器，可以准确测量目标的位置和速度。

工作原理阵列信号处理的工作原理基于波的干涉和差别。

当信号到达不同的传感器或接收器时，由于传播路径的不同，信号的相位和幅度会发生变化。

通过对不同传感器或接收器接收到的信号进行处理和比较，可以得到信号的方向、位置和特征。

阵列信号处理的关键概念包括波束形成、相移、干涉和降噪等。

波束形成波束形成是指通过阵列的干涉原理，调整传感器或接收器的相对相位和幅度，从而使得接收到的信号在特定方向上产生指向性增强。

波束形成可以通过手动设定相位和幅度，也可以通过自动化算法实现。

相移相移是指通过改变传感器或接收器的工作相位，使信号在阵列中达到相位同步。

相位同步可以提高接收性能和减少相位差引起的波束旁瓣。

干涉干涉是指多个传感器或接收器接收到的信号通过叠加产生增强或抑制效应的现象。

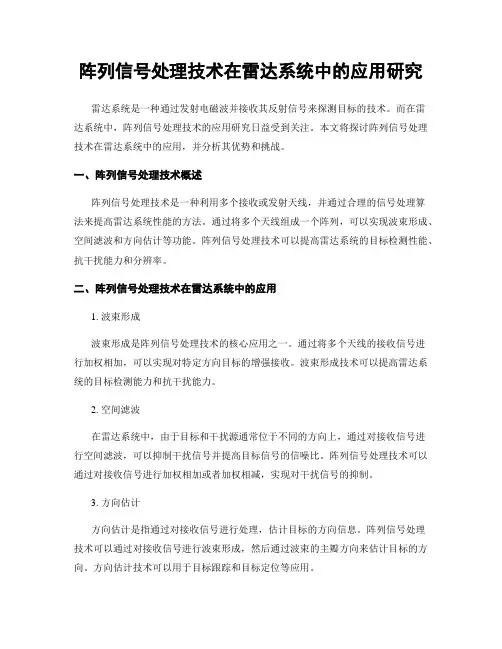

阵列信号处理技术在雷达系统中的应用研究雷达系统是一种通过发射电磁波并接收其反射信号来探测目标的技术。

而在雷达系统中，阵列信号处理技术的应用研究日益受到关注。

本文将探讨阵列信号处理技术在雷达系统中的应用，并分析其优势和挑战。

一、阵列信号处理技术概述阵列信号处理技术是一种利用多个接收或发射天线，并通过合理的信号处理算法来提高雷达系统性能的方法。

通过将多个天线组成一个阵列，可以实现波束形成、空间滤波和方向估计等功能。

阵列信号处理技术可以提高雷达系统的目标检测性能、抗干扰能力和分辨率。

二、阵列信号处理技术在雷达系统中的应用1. 波束形成波束形成是阵列信号处理技术的核心应用之一。

通过将多个天线的接收信号进行加权相加，可以实现对特定方向目标的增强接收。

波束形成技术可以提高雷达系统的目标检测能力和抗干扰能力。

2. 空间滤波在雷达系统中，由于目标和干扰源通常位于不同的方向上，通过对接收信号进行空间滤波，可以抑制干扰信号并提高目标信号的信噪比。

阵列信号处理技术可以通过对接收信号进行加权相加或者加权相减，实现对干扰信号的抑制。

3. 方向估计方向估计是指通过对接收信号进行处理，估计目标的方向信息。

阵列信号处理技术可以通过对接收信号进行波束形成，然后通过波束的主瓣方向来估计目标的方向。

方向估计技术可以用于目标跟踪和目标定位等应用。

三、阵列信号处理技术的优势1. 提高目标检测性能通过波束形成和空间滤波等技术，阵列信号处理可以提高雷达系统的目标检测性能。

多个天线的组合可以增加接收信号的强度，提高目标信号的信噪比，从而提高目标检测的准确性和可靠性。

2. 提高抗干扰能力阵列信号处理技术可以通过对接收信号进行空间滤波，抑制干扰信号的影响。

多个天线的组合可以实现对干扰信号的空间抑制，提高雷达系统的抗干扰能力。

3. 提高分辨率通过对接收信号进行波束形成，阵列信号处理技术可以提高雷达系统的分辨率。

多个天线的组合可以实现对目标信号的空间聚焦，提高目标的定位精度。

传感器阵列信号处理算法研究第一章：绪论传感器阵列技术在工业、医疗、安防等众多领域被广泛应用，可以有效地实现对环境及目标的感知。

随着传感器技术的不断发展和进步，传感器阵列每秒钟能够收集到的数据量呈倍增长的趋势，传统的信号处理算法已经无法满足实时处理和提取有效信息的需求。

因此，传感器阵列信号处理算法的研究和发展显得尤为重要。

第二章：传感器阵列概述传感器阵列是指由多个传感器组成的、能够对一个区域或目标的多个参数进行近乎同步的测量系统。

传感器阵列多为有源传感器，以实现对所监测区域或目标的特定参数的多维度测量。

传感器阵列在工业、医疗、安防等领域被广泛应用，如噪声控制、无损检测、医学成像、雷达目标识别等。

第三章：传感器阵列信号处理算法传感器阵列采集的信号数据具有高维度、高噪声、交错和相关性等特点，因此需要针对这些特性开发相应的信号处理算法。

1. 信号采集与预处理信号采集是传感器阵列信号处理的第一步，根据传感器阵列的由分布和形状，选择合适的采集方式，如逐个采样、交错采样和并行采样等。

对于采集到的信号数据，需要进行预处理，比如去噪、滤波、降维等。

2. 空间信号处理空间信号处理主要包括传感器阵列信号分离、波束形成、空间滤波等。

通过对空间信号起特征的分析，可以实现目标检测、成像、定位等。

其中波束形式是利用多个传感器的信号叠加，提高目标信号的信噪比，实现目标检测和成像。

3. 时间信号处理时间信号处理主要针对时间维的特征，可以利用频域和时域分析方法实现噪声抑制和信号估计等。

在音频信号处理中，谱减方法常用于降低噪声的影响，而在雷达信号处理中，基于相关性分析的方法常用于实现目标跟踪和识别。

第四章：传感器阵列信号处理算法优化随着传感器阵列技术和信号处理算法的不断发展，各种新型算法涌现。

通过对信号处理算法优化，可以提高信号处理效率、准确性和鲁棒性等，使传感器阵列广泛应用。

下面介绍两种常见的优化算法。

1. 基于深度学习的算法近年来，深度学习成为热门研究领域之一。

高性能肌电阵列传感器制作及信号处理方案肌电信号是人体肌肉活动产生的电信号，对于运动控制、肌肉疾病诊断等领域具有重要的应用价值。

为了实现对肌电信号的准确、高效的检测与处理，研发高性能的肌电阵列传感器并设计相应的信号处理方案非常关键。

本文将介绍高性能肌电阵列传感器的制作过程，并探讨肌电信号的分析与处理方法。

1. 肌电阵列传感器制作肌电传感器的制作通常基于肌肉电位差的测量。

其主要步骤包括电极制备、阵列布置与固定、信号放大和滤波等。

首先,制备电极。

通常采用银/银氯化银电极材料，制作成小片或小球形状。

银氯化银是一种导电性能较好、不易氧化的材料，适合用于肌电信号的检测。

其次，进行阵列布置与固定。

根据不同需求可以选择线性排列、二维排列等形式。

采用导电胶或者特殊的贴片固定方式，确保传感器与皮肤接触良好，并保持稳定的电连接。

最后，进行信号放大和滤波。

由于肌电信号幅度较小，需要使用低噪声放大器来增强信号，滤波器则用于滤除高频噪声、直流偏置等。

2. 肌电信号分析与处理肌电信号的分析与处理可以帮助提取特定的运动信息，如肌肉收缩程度、运动速度等。

常用的方法包括时域分析和频域分析。

在时域分析中，可以计算肌电信号的均方根值（RMS）和峰值等。

RMS代表着肌肉电位的强度，峰值则代表了信号的最大强度。

通过对比不同肌肉或不同运动状态下的RMS和峰值，可以评估肌肉活动的强度、协调性等。

在频域分析中，可以采用傅里叶变换或小波变换等方法，将肌电信号转换到频域。

在频域中，可以计算信号的能量分布、频谱特性等。

这些特征可以反映肌肉的频率特性、疲劳程度等。

此外，还可以利用机器学习等方法对肌电信号进行分类和识别。

通过构建合适的特征提取和分类模型，可以实现对不同运动状态、手势或动作的识别。

3. 高性能肌电阵列传感器的应用高性能肌电阵列传感器具有广泛的应用前景。

在运动控制领域，它可以用于人机交互、康复训练等。

通过对肌电信号的实时监测和分析，可以实现人体运动的无线控制，提高运动精度和效率。

阵列信号处理技术在雷达系统中的应用研究雷达系统作为一种重要的探测和监测工具，广泛应用于军事、民用航空以及气象等领域。

而阵列信号处理技术作为雷达系统中的关键技术之一，对于提高雷达系统的性能和功能起着至关重要的作用。

本文将探讨阵列信号处理技术在雷达系统中的应用研究，并对其优势和挑战进行分析。

一、阵列信号处理技术的基本原理阵列信号处理技术是基于阵列天线的工作原理和信号处理算法相结合的一种技术。

阵列天线由多个天线单元组成，通过对天线单元的控制和信号处理算法的优化，可以实现对信号的波束形成、干扰抑制和目标定位等功能。

在雷达系统中，阵列信号处理技术通过对接收到的多个天线单元的信号进行加权和相位控制，实现对目标信号的增强和干扰信号的抑制。

通过对不同天线单元接收到的信号进行相位调控，可以实现波束的形成，从而实现对目标信号的定位和跟踪。

同时，通过对不同天线单元接收到的信号进行加权处理，可以实现对干扰信号的抑制，提高雷达系统的抗干扰能力。

二、阵列信号处理技术在雷达系统中的应用1. 目标定位和跟踪阵列信号处理技术在雷达系统中的一个重要应用是目标定位和跟踪。

通过对接收到的信号进行相位调控，可以实现波束的形成，从而实现对目标信号的定位和跟踪。

相比传统的单天线系统，阵列信号处理技术可以提供更高的定位精度和跟踪灵敏度，使得雷达系统能够更准确地获取目标信息。

2. 干扰抑制雷达系统在实际应用中常常会受到各种干扰信号的影响，如多径效应、杂波干扰等。

阵列信号处理技术通过对不同天线单元接收到的信号进行加权处理，可以实现对干扰信号的抑制，提高雷达系统的抗干扰能力。

同时，通过优化信号处理算法，可以进一步提高干扰抑制的效果。

3. 多目标探测传统的雷达系统在探测多个目标时，常常需要进行时间分复用或频率分复用等技术，从而导致雷达系统的复杂度增加。

而阵列信号处理技术可以通过对接收到的多个天线单元的信号进行加权和相位调控，实现对多个目标的同时探测和定位，从而简化了雷达系统的设计和实现。

基于传感器阵列的信号处理与结果分析研究引言：随着科学技术的不断发展，传感器技术在各个领域中起着至关重要的作用。

传感器阵列作为一种常用的信号采集工具，被广泛应用于机器视觉、声音信号处理、环境检测等领域。

本文将基于传感器阵列的信号处理与结果分析进行研究，探讨其原理、应用实例和未来发展方向。

一、传感器阵列的原理及信号处理方法传感器阵列由多个传感器组成，以形成一个集合，用于检测和分析信号。

传感器阵列的原理是基于微小传感器之间的信号差异，通过对这些信号进行处理和分析，从而实现精确的数据采集和信号分离。

主要的信号处理方法包括平均法、协方差法、相关法等。

平均法是一种简单有效的信号处理方法，其基本原理是将多个传感器检测到的信号取平均值，从而降低噪声干扰，提高信号的准确性。

协方差法通过计算传感器之间的协方差矩阵，可以得出信号的相似性和差异性，从而进行信号分离和结果分析。

相关法通过计算传感器之间的相关系数，可以评估信号的相互关联性，进而实现信号的恢复和分析。

二、传感器阵列的应用实例1. 机器视觉传感器阵列在机器视觉领域中起到了至关重要的作用。

通过布置在不同位置的传感器阵列，可以对物体的形状、颜色和纹理等进行多角度多方向的观测和分析，从而实现机器对物体的识别、跟踪和定位。

传感器阵列的信号处理可以提取出物体的特征，并根据这些特征进行进一步的分析和决策，从而实现目标检测和图像识别等功能。

2. 声音信号处理声音信号处理是传感器阵列的另一个重要应用领域。

通过布置在不同位置的传感器阵列，可以采集到不同方向和距离的声音信号，从而实现声音的定位和跟踪。

传感器阵列的信号处理可以通过协方差法、相关法等方法，将目标声音和背景噪声进行分离，提高声音信号的清晰度和准确性。

在语音识别、语音增强等方面也有广泛应用。

3. 环境检测传感器阵列在环境检测领域中具有重要意义。

通过布置在不同位置的传感器阵列，可以对环境中的温度、湿度、气压等进行实时监测和分析。

阵列信号处理基础教程阵列信号处理是一项重要的数字信号处理技术，用于从多个传感器接收到的信号中提取有用的信息。

阵列信号处理可以用于各种应用，例如无线通信、声学信号处理和雷达系统等。

本文将介绍阵列信号处理的基本概念、技术和应用。

阵列信号处理的主要目标是通过对多个传感器接收到的信号进行处理，从中提取有用的信息。

其中一个常见的任务是估计信号的到达方向。

通过测量信号在不同传感器间的相位差，可以估计信号的波前到达角度。

这种估计可以用于声源定位、雷达目标跟踪等应用中。

在阵列信号处理中，有几种常用的方法用于估计信号的到达方向。

其中一种方法是波束形成技术。

波束形成是一种利用传感器阵列的相干性增强信号的方法，从而提高信号的功率和信噪比。

波束形成通过对传感器接收到的信号进行加权和相干处理，使得来自特定方向的信号在输出中得到增强，而来自其他方向的信号被压制。

另一种常用的方法是空间谱估计技术。

空间谱估计是一种通过对传感器接收到的信号进行功率谱估计从而估计信号的到达方向的方法。

空间谱估计技术包括传统方法如基于协方差矩阵或自相关矩阵的方法，以及现代方法如基于模型的方法或压缩感知方法。

除了信号波前到达角度的估计，阵列信号处理还可以用于其他任务，例如信号分离、自适应滤波和声源增强等。

在信号分离中，阵列信号处理可以通过对传感器接收到的混合信号进行处理，将其分解为原始信号的组合。

自适应滤波是一种利用传感器阵列的几何结构和信号统计性质设计滤波器的方法。

声源增强是一种通过改善信号的信噪比来提高信号质量的方法，从而增强人们对声音的感知。

阵列信号处理在无线通信、声学信号处理和雷达系统等领域都有广泛的应用。

在无线通信中，阵列信号处理可以用于无线通信信道的估计和均衡，以提高通信性能。

在声学信号处理中，阵列信号处理可以用于语音信号的增强和麦克风阵列的防噪声设计。

在雷达系统中，阵列信号处理可以用于目标检测、目标跟踪和成像等任务。

综上所述，阵列信号处理是一项重要的数字信号处理技术，用于从多个传感器接收到的信号中提取有用的信息。
