核磁共振成像 (MRI)的系统架构

mri原理通俗易懂摘要：1.MRI 的基本原理2.MRI 的构造和组成部分3.MRI 的图像采集和重建过程4.MRI 的优点和应用领域正文：磁共振成像（Magnetic Resonance Imaging，简称MRI）是一种利用磁场和射频脉冲对人体进行非侵入性成像的技术。

MRI 原理通俗易懂，它主要基于原子核的磁共振现象。

下面我们将详细介绍MRI 的基本原理、构造和组成部分，以及MRI 的图像采集和重建过程。

MRI 的基本原理是原子核磁共振。

原子核具有磁矩，当磁场作用于原子核时，原子核会产生共振信号。

MRI 利用射频脉冲激发人体内的原子核产生共振信号，然后通过计算机处理这些信号，最终生成清晰的图像。

MRI 主要由以下几个部分组成：主磁体、梯度线圈、射频线圈和控制系统。

主磁体是MRI 设备的核心部件，它产生强磁场，使人体内的原子核产生共振。

梯度线圈产生梯度磁场，用于对人体各部位进行空间定位。

射频线圈产生射频脉冲，激发原子核产生共振信号。

控制系统用于控制MRI 设备的运行和采集图像。

MRI 的图像采集和重建过程分为以下几个步骤：首先，对人体进行定位，确定成像范围；然后，通过射频脉冲激发原子核产生共振信号；接着，对信号进行采集和处理；最后，通过计算机重建成图像。

MRI 具有许多优点，如无辐射、高分辨率、多参数成像等。

这使得MRI 在许多领域都有广泛的应用，如临床医学、生物科学、材料科学等。

在临床医学中，MRI 广泛应用于脑部、脊柱、关节等疾病的诊断。

总之，MRI 原理通俗易懂，它利用磁场和射频脉冲对人体进行非侵入性成像。

MRI 设备由主磁体、梯度线圈、射频线圈和控制系统组成，其图像采集和重建过程包括定位、信号激发、信号采集处理和图像重建。

mri的基本结构MRI的基本结构MRI（Magnetic Resonance Imaging）是一种通过利用核磁共振原理来生成高分辨率图像的医学成像技术。

它能够提供非常详细的人体内部结构图像，对于诊断疾病和研究人体解剖结构具有重要作用。

下面将介绍MRI的基本结构。

1. 主磁体系统MRI的主磁体系统是MRI设备的核心部分，它产生强大的恒定磁场。

主磁体通常采用超导磁体，可以产生高达1.5T或更高的磁场强度。

这个磁场会使人体内的水分子的原子核发生共振现象，从而产生信号。

2. 梯度线圈系统梯度线圈系统是MRI设备中的另一个重要组成部分，它能够在不同的方向上产生不同的磁场梯度。

这些梯度场可以用来定位信号来源的位置，并使得MRI图像具有空间分辨率。

3. 射频线圈系统射频线圈系统用于向人体内部发送无线电波，并接收来自人体的信号。

它包括表面线圈、内置线圈和灵敏线圈等不同类型。

射频线圈的设计和使用对于获得高质量的MRI图像至关重要。

4. 控制系统MRI设备的控制系统负责控制主磁体、梯度线圈和射频线圈的工作，以及对数据进行采集和处理。

控制系统通常由计算机和相关软件组成，可以根据医生的指示进行不同的扫描设置，并实时显示图像。

5. 数据处理和图像重建MRI采集到的数据需要经过一系列的处理和重建才能生成最终的图像。

这个过程包括噪声去除、数据滤波、峰值检测、图像配准和重建等步骤。

数据处理和图像重建的算法和方法对于获得清晰的图像具有重要影响。

6. 图像显示和分析MRI图像可以在计算机屏幕上进行显示和分析。

医生可以通过对图像进行调整和放大来观察人体内部的结构和病变情况。

同时，还可以利用图像处理软件对图像进行测量和分析，以辅助诊断和研究。

总结：MRI的基本结构包括主磁体系统、梯度线圈系统、射频线圈系统、控制系统、数据处理和图像重建、图像显示和分析等部分。

这些组件共同工作，使得MRI能够提供高质量的人体内部结构图像，为医学诊断和研究提供了重要工具。

MRI设备基本组成认知和操作MRI设备由主磁体系统、梯度系统、射频系统、计算机系统等组成，为确保MRI设备的正常运行，还需有磁屏蔽、射频屏蔽、超导及低温等其它辅助设备。

一、主磁体系统主磁体系统（又称静磁场系统），是磁共振成像装置的核心部件，也是磁共振成像系统最重要、制造和运行成本最高的部件。

主磁体的作用是产生一个均匀的、稳定的静态磁场，使处于磁场中的人体内氢原子核被磁化而形成磁化强度矢量，并以拉莫尔频率沿磁场方向进行自旋（进动）。

（一）主磁体的性能指标1．磁场强度2．磁场均匀性3．磁场稳定度4．有效孔径5．磁场的安全性（二）主磁体的种类与特点1．永磁体2．超导磁体（三）匀场主磁场的均匀性是MR的重要指标，无论何种磁体由于受设计和制造工艺限制，在其制造过程中都不可能使整个有效空间内的磁场完全均匀一致。

另外，磁体周围环境中的铁磁性物体（如钢梁等）也会进一步降低磁场的均匀性。

因此，磁体安装完毕后还要在现场对磁场进行物理调整，称为匀场。

静磁场是靠各种匀场补偿线圈和铁磁材料，经多次补偿、测量、修正而逐渐逼近理想均匀磁场。

由于精度要求极高而且校准工作极其繁琐，大多是在计算机辅助下，采取多次测量、多次计算、多次修正才能达到1250pxDSV（球体直径）5ppm的均匀度。

常用的匀场方法有有源匀场和无源匀场两种。

1．有源匀场2．无源匀场二、梯度磁场系统梯度磁场系统是为MR提供满足线性度要求、可快速开关的梯度磁场。

（一）梯度磁场的作用在磁共振成像时，必须要在成像区域内的静磁场上，动态地迭加三个相互正交的线性梯度磁场，如图6-12所示，使受检体在不同位置的磁场值有线性的梯度差异，实现成像体素的选层和空间位置编码的功能。

三个梯度场的任何一个均可用以完成这三项作用之一，但联合使用梯度场可获得任意轴面的图像。

此外，在梯度回波和其他一些快速成像序列中，梯度磁场的翻转还起着射频激发后自旋系统的相位重聚，产生梯度回波信号的作用；在成像系统没有独立的匀场线圈的磁体系统的情况下，梯度线圈可兼用于对磁场的非均匀性校正，因此，梯度系统也是MRI设备的核心系统。

MRI（磁共振成像）是一种非侵入性的医学影像技术，通过利用核磁共振现象来生成人体内部的高质量图像。

它已经成为临床诊断和研究中不可或缺的工具之一。

本文将介绍MRI的基本概念，包括其原理、构成、影像生成过程以及应用领域。

一、MRI的原理MRI基于核磁共振现象，该现象是指在恒定磁场中，一部分原子核在外加射频脉冲的作用下发生共振吸收和辐射能量。

具体来说，MRI使用强大的磁场将患者放置在其中，使得患者的原子核（如氢原子核）在磁场的作用下自旋预cession。

通过施加射频脉冲和观察原子核释放的信号，可以获得组织所特有的信号，从而生成图像。

二、MRI的构成MRI系统主要由磁场系统、射频系统和计算机控制系统三个部分组成。

1. 磁场系统：MRI使用超导磁体产生强大的静态磁场，通常为1.5T或3T。

磁场系统还包括脉冲梯度线圈，用于产生空间梯度磁场，以便在图像生成过程中定位和编码。

2. 射频系统：射频系统负责产生射频脉冲，用于激发患者体内的原子核，并接收原子核释放的信号。

射频线圈是射频系统的核心部件，根据不同的扫描部位和目的，可采用不同类型的线圈。

3. 计算机控制系统：计算机控制系统负责对磁场和射频系统进行控制，同时处理和重建原始数据，最终生成高质量的MRI图像。

三、MRI的影像生成过程MRI的影像生成过程包括激发、回波信号采集、数据处理和图像重建。

1. 激发：首先，通过射频脉冲激发患者体内的原子核。

不同类型的组织具有不同的共振频率，因此需要根据需要选择不同的激发参数。

2. 回波信号采集：激发后，原子核开始释放能量，产生回波信号。

射频线圈接收这些信号，并将其转换为电信号。

同时，脉冲梯度线圈产生空间梯度磁场，用于定位和编码。

3. 数据处理：采集到的原始数据包含了组织的空间分布和信号强度。

计算机对这些数据进行处理，包括去除噪声、校正估计的误差等。

4. 图像重建：最后，计算机将经过处理的数据进行图像重建，生成高质量的MRI图像。

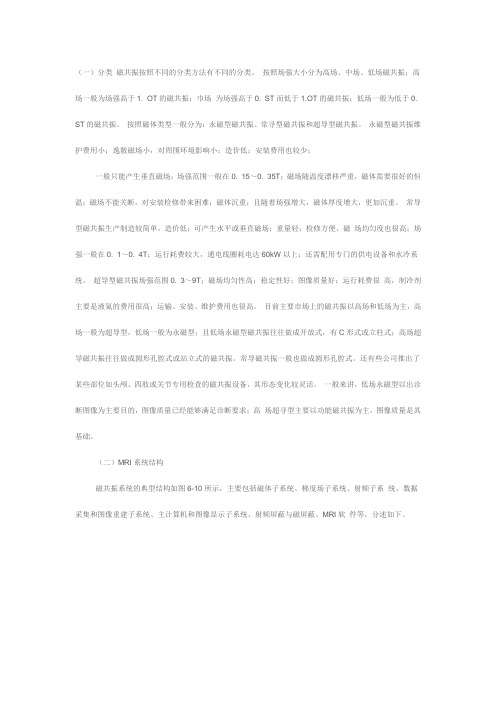

（一）分类磁共振按照不同的分类方法有不同的分类。

按照场强大小分为高场、中场、低场磁共振；高场一般为场强高于1. OT的磁共振；巾场为场强高于0. ST而低于1.OT的磁共振；低场一般为低于0. ST的磁共振。

按照磁体类型一般分为：永磁型磁共振、常寻型磁共振和超导型磁共振。

永磁型磁共振维护费用小；逸散磁场小，对周围环境影响小；造价低；安装费用也较少；一般只能产生垂直磁场；场强范围一般在0. 15～0. 35T；磁场随温度漂移严重，磁体需要很好的恒温；磁场不能关断，对安装检修带来困难；磁体沉重；且随着场强增大，磁体厚度增大，更加沉重。

常导型磁共振生产制造较简单，造价低；可产生水平或垂直磁场；重量轻；检修方便，磁场均匀度也很高；场强一般在0. 1～0. 4T；运行耗费较大，通电线圈耗电达60kW以上；还需配用专门的供电设备和水冷系统。

超导型磁共振场强范围0. 3～9T；磁场均匀性高；稳定性好；图像质量好；运行耗费很高，制冷剂主要是液氦的费用很高；运输、安装、维护费用也很高。

目前主要市场上的磁共振以高场和低场为主，高场一般为超导型，低场一般为永磁型；且低场永磁型磁共振往往做成开放式，有C形式或立柱式；高场超导磁共振往往做成圆形孔腔式或站立式的磁共振。

常导磁共振一般也做成圆形孔腔式。

还有些公司推出了某些部位如头颅、四肢或关节专用检查的磁共振设备，其形态变化较灵活。

一般来讲，低场永磁型以出诊断图像为主要目的，图像质量已经能够满足诊断要求；高场超寻型主要以功能磁共振为主，图像质量是其基础。

（二）MRI系统结构磁共振系统的典型结构如图6-10所示，主要包括磁体子系统、梯度场子系统、射频子系统、数据采集和图像重建子系统、主计算机和图像显示子系统、射频屏蔽与磁屏蔽、MRI软件等，分述如下。

图6-10 磁共振系统框图1．磁体子系统用以产生均匀稳定的静磁场Bo的主磁场，是磁共振系统的关键组成部分。

其主要参数有：磁场强度、磁场均匀性、磁场稳定性、孔腔大小、逸散磁场等；其中磁场强度越高，信号幅度越高，图像信噪比会越高；磁场均匀性越好，图像分辨率越高。

磁共振成像设备的工作原理磁共振成像（Magnetic Resonance Imaging, MRI）是一种通过利用核磁共振现象来获得人体组织图像的医学检查技术。

它可以提供高分辨率、无创伤的全身解剖图像，对病理性变化早期的发现和定量分析具有重要意义。

那么，磁共振成像设备是如何工作的呢？下面将详细介绍MRI设备的工作原理。

首先，磁共振成像设备包括主磁场系统、梯度磁场系统和射频系统。

主磁场系统是整个设备的核心，产生一个极强的定向磁场，通常为1到3特斯拉。

这个磁场可以将人体内的核磁共振信号分离出来。

在主磁场的作用下，人体内的水分子和其他核自旋（比如氢原子核）会产生一个差异很小的能级分裂。

然后，梯度磁场系统起到定位的作用，通过改变磁场的强度和方向，可以选择性地激发和感应特定区域的核磁共振信号。

接下来，利用射频系统，通过传送一系列射频脉冲激发患者体内的核自旋。

这些射频脉冲将导致核自旋从基态向激发态跃迁，并在脉冲结束后，核自旋会回到基态并释放出能量。

这些释放的能量即为核磁共振信号。

为了获得高质量的MRI图像，必须对核磁共振信号进行针对性的频率分析和空间编码。

频率分析是指将复杂的核磁共振信号转换为频率分量，以获得不同的核磁共振频率信息。

而空间编码则是指通过改变梯度磁场的强度和方向，对核磁共振信号在空间上进行编码。

最后，通过一系列计算和图像重建算法，将获得的核磁共振信号转换为高质量的图像。

这些算法包括傅里叶变换、滤波、插值和二维重建等步骤，以达到优化图像质量的目的。

综上所述，磁共振成像设备的工作原理主要包括主磁场系统、梯度磁场系统和射频系统的协同作用。

通过产生一个高强度的定向磁场、改变梯度磁场的强度和方向、利用射频脉冲激发和感应核磁共振信号，并通过频率分析和空间编码，最终获得高质量的MRI图像。

这种非侵入性的成像技术在临床上的广泛应用将进一步提高医学诊断的精确性和准确性。

磁共振成像（Magnetic Resonance Imaging, MRI）是一种通过核磁共振现象来获得人体组织图像的非侵入性检查技术。

磁共振成像设备的工作原理磁共振成像（Magnetic Resonance Imaging，MRI）是一种常用于医学诊断的非侵入性扫描技术，它利用磁共振原理，通过对人体组织的磁性物质的成像进行分析，得出病灶位置和病理变化的信息。

下面将详细介绍MRI设备的工作原理。

MRI设备主要由主磁场系统、梯度线圈系统、射频系统和计算机系统组成。

1. 主磁场系统主磁场系统是MRI设备的核心组成部分，它由一个超导磁体构成。

这个超导磁体能产生一个稳定的高强度磁场，通常是1.5T或3T。

这个磁场可以将人体内的水和脂肪等有机分子的原子核（如氢核、氧核等）原子核自旋取向，从而为后续成像提供必要的条件。

2. 梯度线圈系统梯度线圈系统由三个互相垂直的线圈组成，即横向、纵向和轴向梯度线圈。

这些线圈的作用是产生稳定强度和变化频率的梯度磁场，用于在空间上定位图像中不同的区域。

梯度线圈系统的变化频率决定了成像的分辨率，变化强度决定了成像的对比度。

3. 射频系统射频系统由发射线圈和接收线圈组成，它的作用是产生高频电磁场和接收返回的信号。

在成像过程中，射频系统会向人体内部提供一个高频脉冲电磁场，导致人体内的原子核自旋发生能级跃迁。

原子核回到基态时，会发送出一个特定的信号，通过接收线圈接收并传回计算机系统进行处理。

4. 计算机系统计算机系统是MRI设备的控制中心，它负责控制整个设备的运行、数据采集、图像重建和存储。

在成像过程中，计算机会通过梯度线圈和射频线圈产生的信号，对人体内部的原子核进行测量和记录。

然后利用这些数据，通过复杂的数学计算和图像处理算法，生成最终的MRI图像。

具体工作流程如下：1. 开始扫描前，患者需要去除身上的金属物品，因为磁场会对金属产生吸引力和磁化。

2. 患者躺在MRI设备的扫描床上，床会进入主磁场系统中央，电脑通过脚踏开关控制床的位置。

3. 当主磁场系统通电后，会产生一个均匀的磁场。

此时，射频系统会向人体内部发送射频脉冲，使原子核自旋发生能级跃迁。

医学影像系统原理MRIMRI（Magnetic Resonance Imaging）是一种常用于医学影像学中的无创诊断技术。

MRI利用强磁场和无线电波对人体组织进行成像，可以提供非常详细的内部结构信息。

本文将介绍MRI系统的原理和工作流程，以及其中涉及的技术和分析步骤。

MRI系统的原理基于核磁共振（nuclear magnetic resonance）现象。

核磁共振是指特定原子核在外加磁场下发生共振吸收和发射电磁辐射的现象。

在体内水分子中的氢原子核是MRI成像中最常用的原子核，因此本文主要以水分子为例进行介绍。

MRI系统的基本组成主要包括磁场系统、无线电频率系统和成像系统。

首先，磁场系统是MRI的核心。

它使用强大的静态磁场（通常为1.5T或3.0T）来对人体组织进行磁化。

磁场系统由主磁体和辅助磁体组成，主磁体产生强大的恒定磁场，辅助磁体用于校正主磁场的均匀性。

接下来，无线电频率系统用于激发和检测原子核的共振信号。

它包括RF发射线圈和接收线圈。

RF发射线圈负责产生无线电频率脉冲信号，以激发原子核的共振。

接收线圈负责接收来自体内共振信号的弱电信号。

在成像过程中，患者被放置在磁场系统中，其原子核会逐渐与磁场达到热平衡。

然后，通过RF发射线圈产生特定频率的短脉冲信号，使部分原子核从热平衡状态转移到高能态。

当短脉冲结束后，原子核会重新释放能量并发出共振信号。

接收线圈接收到共振信号后，将其放大并用于图像恢复。

成像系统根据接收到的信号，应用傅里叶变换将时间域信号转换为频域信号。

然后，通过正反傅里叶变换将频率数据转换为图像。

在数据处理和分析步骤中，MRI系统会进行几项重要的操作。

首先是K空间的采样，K空间是频域数据的表示方式。

MRI系统将对不同位置的K 空间采样进行，然后通过逆傅里叶变换获得图像。

接下来是图像重建和特征提取。

图像重建是将采样数据转换为图像的过程，通常使用滤波和插值等技术来去除伪影和改善图像质量。

核磁共振系统组成NMR实验装置采用调节频率的方法来达到核磁共振。

由线圈向样品发射电磁波，调制振荡器的作用是使射频电磁波的频率在样品共振频率附近连续变化。

当频率正好与核磁共振频率吻合时，射频振荡器的输出就会出现一个吸收峰，这可以在示波器上显示出来，同时由频率计即刻读出这时的共振频率值。

核磁共振谱仪是专门用于观测核磁共振的仪器，主要由磁铁、探头和谱仪三大部分组成。

磁铁的功用是产生一个恒定的磁场；探头置于磁极之间，用于探测核磁共振信号；谱仪是将共振信号放大处理并显示和记录下来。

MRI系统的组成现代临床高场（3.0T）MRI扫描器磁铁系统1.静磁场：又称主磁场。

当前临床所用超导磁铁，磁场强度有0.2T到7.0T（特斯拉），常见的为1.5T和3.0T；动物实验用的小型MRI则有4.7T、7.0T与9.4T等多种主磁场强度。

另有匀磁线圈（shim coil）协助达到磁场的高均匀度。

2.梯度场(gradient coils)：用来产生并控制磁场中的梯度，以实现NMR信号的空间编码。

这个系统有三组线圈，产生x、y、z三个方向的梯度场，线圈组的磁场叠加起来，可得到任意方向的梯度场。

射频系统1.射频（RF）发生器：产生短而强的射频场，以脉冲方式加到样品上，使样品中的氢核产生NMR现象。

2.射频（RF）接收器：接收NMR信号，放大后进入图像处理系统。

计算机图像重建系统由射频接收器送来的信号经A/D转换器，把模拟信号转换成数字信号，根据与观察层面各体素的对应关系，经计算机处理，得出层面图像数据，再经D/A转换器，加到图像显示器上，按NMR的大小，用不同的灰度等级显示出欲观察层面的图像。

MRI的基本方法1.选择梯度场Gz2.相位编码和频率编码3.图像重建。
