磁共振成像(MRI)的基本原理

核磁共振成像（MRI，磁共振影像）是一种利用原子核在外磁场中的行为来生成高分辨率影像的医学成像技术。

以下是核磁共振成像技术的基本原理：
1. 核磁共振基础：
-原子核中的带电粒子，例如氢原子核（质子），具有自旋。

当这些原子核置于外部磁场中时，它们会产生磁矩，即一个磁场。

在医学成像中，常用的是质子的核磁共振。

2. 激发：
-当磁共振体（通常是人体组织中的水分子）置于强大的外部磁场中时，核磁矩会在外部磁场的作用下产生预cession运动，这是一种旋转运动。

通过应用额外的无线电频率（射频脉冲）来激发这些核磁共振体，使其离开平衡态。

3. 驰豫：
-一旦停止射频激发，核磁矩将重新恢复到平衡态。

这个过程称为核磁共振驰豫。

在这个过程中，核磁矩会释放出能量，产生一个旋转磁场。

4. 信号检测：
-放射出的能量产生的旋转磁场可以被检测。

在MRI中，探测器
会测量这个信号并传递给计算机。

5. 空间编码：
-为了获得空间信息，外加一组梯度磁场。

这些梯度场使得不同位置的核磁体经历不同的共振频率。

通过测量这些频率差异，可以获取关于空间位置的信息。

6. 图像重建：
-计算机将从探测器接收到的信号转换为二维或三维图像。

这涉及到使用数学算法对信号进行处理和图像重建。

总体而言，核磁共振成像技术利用核磁共振现象，通过对核磁体的激发、驰豫和信号检测，结合梯度磁场和计算机处理，实现对人体组织的高分辨率成像。

MRI对软组织有很好的分辨率，而且不涉及使用放射线。

磁共振成像的基本原理随着科学技术的不断进步，医学成像技术也在不断发展。

其中，磁共振成像（Magnetic Resonance Imaging，MRI）作为一种高清晰度、非侵入性的成像技术，被广泛应用于医学领域。

那么，磁共振成像的基本原理是什么呢？磁共振成像技术是利用核磁共振现象进行成像的一种技术。

核磁共振现象是指在外加磁场作用下，原子核会发生共振现象，产生特定的信号。

这种信号可以被接收器接收，并通过计算机处理后转化成图像。

首先，我们需要了解磁场对原子核的影响。

在一个强磁场中，原子核会分裂为两个能级，一个低能级和一个高能级。

这个能级差距被称为共振频率。

如果我们向这个原子核施加一个与共振频率相同的射频脉冲，这个原子核就会从低能级跃迁到高能级。

当射频脉冲停止时，原子核会重新回到低能级，释放出能量。

这个释放能量的过程就是核磁共振现象。

在磁共振成像中，我们需要产生一个强磁场，使得人体内的原子核能够产生核磁共振现象。

通常使用的是超导磁体，它能够产生极强的磁场，达到几特斯拉的强度。

这个强磁场可以使得人体内的原子核分裂为两个能级，产生共振频率。

接下来，我们需要向人体内的原子核施加一个射频脉冲，使得原子核跃迁到高能级。

这个射频脉冲需要精确控制，其频率应该与人体内的原子核的共振频率相同。

一旦原子核跃迁到高能级，它就会开始释放能量。

这个释放能量的过程会产生一个特定的信号，这个信号可以被接收器接收。

最后，我们需要将接收到的信号进行处理，将其转化成图像。

这个过程需要使用计算机进行处理。

计算机会根据接收到的信号的强度和位置，生成一个图像。

这个图像可以显示人体内部的结构，例如骨骼、肌肉、器官等。

总的来说，磁共振成像技术是一种利用核磁共振现象进行成像的技术。

它能够产生高清晰度、非侵入性的图像，被广泛应用于医学领域。

了解磁共振成像的基本原理，有助于我们更好地理解这种技术，为医学诊断提供更好的帮助。

磁共振知识点总结一、磁共振成像（MRI）基本原理。

1. 原子核特性。

- 许多原子核都具有自旋特性，例如氢原子核（单个质子）。

当置于外磁场中时，这些自旋的原子核会发生能级分裂，产生两种不同的能量状态（平行和反平行于外磁场方向）。

- 两种状态的能量差与外磁场强度成正比，公式为Δ E = γℏ B_0，其中γ是旋磁比（不同原子核有不同的旋磁比），ℏ是约化普朗克常数，B_0是外磁场强度。

2. 射频脉冲（RF）的作用。

- 当施加一个频率与原子核进动频率相同（拉莫尔频率，ω_0=γ B_0）的射频脉冲时，原子核会吸收能量，从低能级跃迁到高能级，处于激发态。

- 射频脉冲停止后，原子核会释放能量回到低能级，这个过程产生磁共振信号。

3. 弛豫过程。

- 纵向弛豫（T1弛豫）- 也称为自旋 - 晶格弛豫。

是指处于激发态的原子核将能量传递给周围晶格（分子环境），恢复到纵向平衡状态的过程。

- T1值反映了组织纵向弛豫的快慢，不同组织的T1值不同。

例如，脂肪组织的T1值较短，水的T1值较长。

- 横向弛豫（T2弛豫）- 也称为自旋 - 自旋弛豫。

是指激发态的原子核之间相互作用，导致横向磁化矢量衰减的过程。

- T2值反映了组织横向弛豫的快慢，一般来说，纯水的T2值较长，固体组织的T2值较短。

二、MRI设备组成。

1. 磁体系统。

- 主磁体。

- 产生强大而均匀的外磁场B_0，是MRI设备的核心部件。

常见的磁体类型有永磁体、常导磁体和超导磁体。

- 永磁体：不需要电源，磁场强度相对较低（一般小于0.5T），维护成本低，但重量大。

- 常导磁体：通过电流产生磁场，磁场强度一般在0.2 - 0.5T，需要大量电力供应，产生热量多。

- 超导磁体：利用超导材料在超导状态下的零电阻特性，通过强大电流产生高磁场（1.5T、3.0T甚至更高），磁场均匀性好，但需要液氦冷却，设备成本和维护成本高。

- 梯度磁场系统。

- 由X、Y、Z三个方向的梯度线圈组成，用于在主磁场基础上产生线性变化的梯度磁场。

mri磁共振成像原理
MRI成像是利用核磁共振现象的原理，通过对人体组织内的
水分子进行扫描和观察，得到高清晰度的图像。

具体原理如下：
1. 磁性原子核存在自旋，即核具有旋转的特性。

2. 在外加磁场的作用下，核会以不同的方式排列。

正常情况下，核自旋会沿着磁场方向对齐。

3. 在MRI中，通过在病人身上施加一个强大的磁场，使得人
体内的大部分水分子的核自旋方向与磁场方向一致。

4. 随后，施加一系列的辅助磁场，这些磁场的方向会短暂扰乱水分子自旋的排列。

5. 辅助磁场停止后，水分子的自旋会重新按照其能量状态重新排列。

6. 在此过程中，水分子释放出的能量会被探测器捕捉并转换为电信号。

7. 根据这些电信号的不同，MRI系统可以重建出人体内不同
组织的图像。

此外，MRI还可以通过改变辅助磁场的频率和强度，来获取
不同组织的信号。

这样就可以得到不同的对比度，进一步分辨不同组织的结构和功能。

实用磁共振成像原理与技术解读随着医学技术的不断进步，磁共振成像（Magnetic Resonance Imaging，MRI）作为一种无创、无辐射的医学影像学检查方法，已经在临床诊断中发挥着越来越重要的作用。

在本文中，我将从实用磁共振成像的原理和技术入手，深入探讨其在医学领域中的应用，帮助我们更加全面、深入地理解这一主题。

一、磁共振成像的基本原理1.1 核磁共振现象在磁共振成像中，利用的是核磁共振现象。

当人体组织置于较强的静磁场中时，原子核会发生共振吸收和发射电磁波的现象，这一现象被称为核磁共振。

1.2 磁共振成像的成像原理在静磁场的作用下，利用射频脉冲对人体组织进行激发，然后测量组织中核磁共振信号的强度和位置分布，从而获得人体组织的高清影像。

二、实用磁共振成像技术的发展2.1 高场磁共振成像技术随着超导技术的不断发展，高场磁共振成像技术已经成为当今磁共振成像领域的热点之一。

高场磁共振成像可以提高信噪比，提高成像分辨率，对于小病灶的检测有着更好的效果。

2.2 动态磁共振成像技术动态磁共振成像技术可以实时观察人体器官的生理活动和代谢过程，对于心脏、血管等的疾病诊断有着重要的临床意义。

在手术前后的评估中也发挥着重要作用。

三、磁共振成像在临床中的应用3.1 脑部疾病的诊断在脑部疾病的诊断中，磁共振成像能够清晰展现脑部结构和病变，对于脑梗死、脑肿瘤等的早期发现和定位有着重要作用。

3.2 心脏病的检测磁共振成像技术可以观察到心脏的运动情况、心脏壁运动的异常和心肌灌注情况，对于心脏病的诊断和治疗提供了重要的依据。

四、个人理解与观点磁共振成像作为一种无创、无辐射的医学影像学检查方法，其在临床诊断以及研究中的应用前景不可限量。

随着技术的不断发展和进步，磁共振成像技术将会变得更加精准、高效，为医学领域的发展带来更大的助力。

总结通过了解磁共振成像的原理和技术，我们可以更好地理解其在临床中的应用，意识到其对于医学领域的重要意义。

磁共振成像（MRI）知识讲座引言我们将磁共振成像（MRI）的基本知识向大家略做介绍，希望能有所帮助。

第一章磁共振成像（MRI）基础知识一、磁共振成像（MRI）基本原理1、人体组织的化学特性人体内最多的分子是水，约占人体重量的65%，其次为脂肪成份。

此外，还有大量有机分子，如蛋白质、酶、磷酯等。

这些物质中都含有大量的氢原子。

因此，氢原子是人体中含量最多的原子。

2、磁共振成像（MRI）原理目前的磁共振成像是氢原子的成像，实际上是脂肪和水为主的软组组成像，或者说磁共振成像（MRI）是利用身体细胞中的氢原子在磁场内共振产生信号，通过精密的电脑系统重建而获得高清晰的影像，以达到诊断目的的一种技术。

二、磁共振成像（MRI）技术的发展概况1、1977年：初期MRI全身图像产生；2、1980年：首台商品磁共振成像系统问世；3、1981年：首台超导全身磁共振成像系统建立；4、1983年：获准进入市场；5、1989年：我国0.15T永磁型磁共振成像系统（ASM-015P）问世；6、1992年：我国0.60T超导型磁共振成像系统（ASM-060S）问世；7、1999年：我国0.35T永磁型磁共振成像系统（NOVUS系列）开发成功；8、2000年：我国1.5T超导型磁共振成像系统（NOVUS系列）开发成功；9、目前： 3.0T超导磁共振应用于临床；10、目前：7.0T、10.0T磁共振进入临床前研究；三、磁共振成像（MRI）的一些基本概念1. 什么是Tesla?Tesla（T）是一个磁场强度单位，中文译为特斯拉，一单位T等于10000Gause，Gause中文译为高斯，地球的自然磁场强度为0.3~0.7Gs，南北极有所不同。

2. 什么是共振？共振是一种自然界普遍存在的物理现象，物质是永恒运动着的，物体的运动在重力作用下将会有自身的运动频率。

当某一外力作用在某一物体上时，而且有固定的频率，如果这个频率恰好与物体自身运动频率相同，物体将不断吸收外力，转变为自身运动的能量，随时间的积累，能量不断被吸收，最终导致物体的颠覆而失去共振状态。

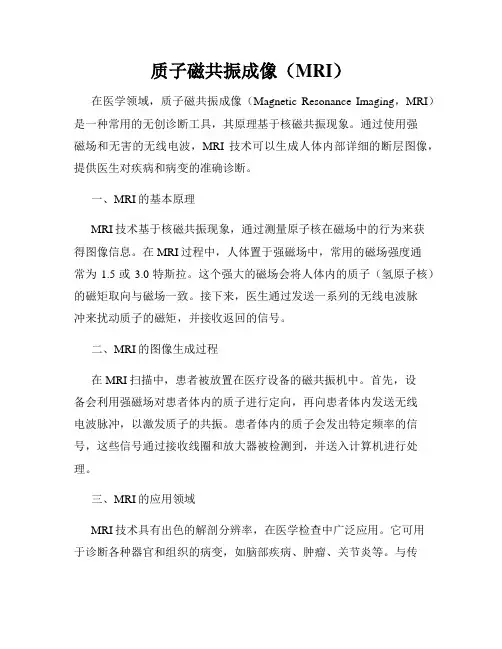

质子磁共振成像（MRI）在医学领域，质子磁共振成像（Magnetic Resonance Imaging，MRI）是一种常用的无创诊断工具，其原理基于核磁共振现象。

通过使用强磁场和无害的无线电波，MRI技术可以生成人体内部详细的断层图像，提供医生对疾病和病变的准确诊断。

一、MRI的基本原理MRI技术基于核磁共振现象，通过测量原子核在磁场中的行为来获得图像信息。

在MRI过程中，人体置于强磁场中，常用的磁场强度通常为1.5或3.0特斯拉。

这个强大的磁场会将人体内的质子（氢原子核）的磁矩取向与磁场一致。

接下来，医生通过发送一系列的无线电波脉冲来扰动质子的磁矩，并接收返回的信号。

二、MRI的图像生成过程在MRI扫描中，患者被放置在医疗设备的磁共振机中。

首先，设备会利用强磁场对患者体内的质子进行定向，再向患者体内发送无线电波脉冲，以激发质子的共振。

患者体内的质子会发出特定频率的信号，这些信号通过接收线圈和放大器被检测到，并送入计算机进行处理。

三、MRI的应用领域MRI技术具有出色的解剖分辨率，在医学检查中广泛应用。

它可用于诊断各种器官和组织的病变，如脑部疾病、肿瘤、关节炎等。

与传统的X射线和CT扫描相比，MRI不使用任何放射线，并且对人体无害，因此成为了医学界的一大突破。

四、MRI的优势与局限MRI相较于其他医学成像技术具有明显的优势，首先是其无辐射特性，对于孕妇和儿童来说尤为重要。

其次，由于其高分辨率和对软组织成像的能力，MRI可以提供更详细、准确的图像，有助于医生做出准确的诊断。

但是，MRI成像时间较长，对于一些患者来说可能需要保持静止状态较长时间，这对于不适应这种环境的患者来说可能会造成不便。

五、MRI的发展前景随着技术的不断进步，MRI设备和扫描技术的质量也得到了显著提高。

磁场强度和分辨率的提升，使得MRI成像更加清晰和准确。

随着新的磁共振成像技术的出现，如功能性磁共振成像（fMRI）和磁共振波谱成像（MRSI），MRI在研究和诊断中的应用将进一步拓展。

医院核磁共振的成像原理
核磁共振成像（MRI）是一种无创成像技术，利用人体内水分子中的氢原子，通过磁共振现象产生图像。

MRI的成像原理可以分为以下几个步骤：
1. 引入磁场：在MRI设备中，产生很强的磁场，使人体内的氢原子有方向性，呈现出一定的磁化。

2. 辅助磁场：在氢原子磁化的同时，辅以高频交变磁场，使氢原子磁化的方向发生改变。

3. 磁矢量产生变化：各种组织和器官内的氢原子受交变磁场影响，会发生磁化方向的变化。

随着交变磁场不断变化，磁矢量在空间内不断改变。

4. 接收信号：产生的变化信号将被经过一系列处理后转化为图像显示给医生。

由于不同的组织和器官含有不同数量和组合的水分子，磁化方向的变化也就不同，从而产生了不同的MRI信号，成为对比度。

综上，MRI利用氢原子的磁性质和变化信号实现成像，不同的组织和器官在MRI 图像上呈现出不同的亮度和对比度，从而提供了非常有价值的医疗信息。
