磁共振成像系统

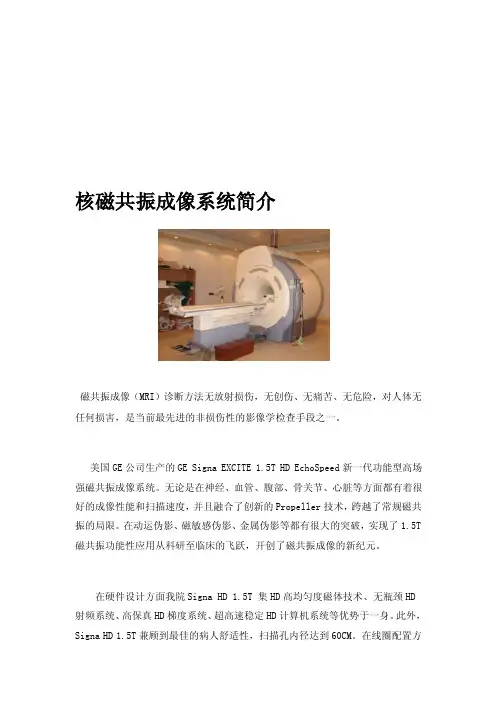

核磁共振成像系统简介磁共振成像（MRI）诊断方法无放射损伤，无创伤、无痛苦、无危险，对人体无任何损害，是当前最先进的非损伤性的影像学检查手段之一。

美国GE公司生产的GE Signa EXCITE 1.5T HD EchoSpeed新一代功能型高场强磁共振成像系统。

无论是在神经、血管、腹部、骨关节、心脏等方面都有着很好的成像性能和扫描速度，并且融合了创新的Propeller技术，跨越了常规磁共振的局限。

在动运伪影、磁敏感伪影、金属伪影等都有很大的突破，实现了1.5T 磁共振功能性应用从科研至临床的飞跃，开创了磁共振成像的新纪元。

在硬件设计方面我院Signa HD 1.5T 集HD高均匀度磁体技术、无瓶颈HD 射频系统、高保真HD梯度系统、超高速稳定HD计算机系统等优势于一身。

此外，Signa HD 1.5T兼顾到最佳的病人舒适性，扫描孔内径达到60CM。

在线圈配置方面：我院的磁共振配有HD8通道头颈联合相控阵线圈、HD8通道全脊柱专用线圈、HD8通道心脏专用相控阵线圈、HD8通道体部线圈、前列腺腔内线圈、肩关节专用线圈、最新的双侧乳腺专用HD8通道相控阵线圈、四肢关节专用线圈、柔软线圈、3英寸线圈。

齐全的线圈配置能满足各种部位检查需求。

在软件方面拥有高级弥散成像软件包、高级脑弥散灌注分析软件包、指数化显著弥散系数图、脑功能成像软件包、水成像软件包、腹部高级软件包、3D脑频谱后处理软件包、弥散张力成像后处理软件包、弥散张力追踪后处理软件包等等的强大后处理技术来支持，使得磁共振检查更加完美。

什么样的疾病适合做这个检查呢？（1）中枢神经系统效果最佳，对脑部早期的缺血性病变特别敏感，另外对颅内出血及头部骨折外也有很高的敏感性，其他病变如肿瘤、炎症、血管性病变、感染等均优CT。

（2）颅内移行区病变，不产生伪影，诊断独具优势，避免了CT检查颅底病变因骨骼的影响。

（3）颈部病变可清晰显示咽、喉、甲状腺、淋巴结、血管及肌肉，对诊断具有重要价值。

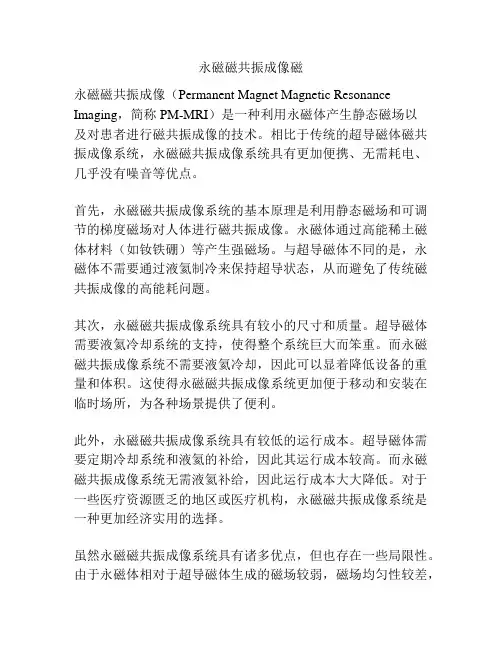

永磁磁共振成像磁永磁磁共振成像（Permanent Magnet Magnetic Resonance Imaging，简称PM-MRI）是一种利用永磁体产生静态磁场以及对患者进行磁共振成像的技术。

相比于传统的超导磁体磁共振成像系统，永磁磁共振成像系统具有更加便携、无需耗电、几乎没有噪音等优点。

首先，永磁磁共振成像系统的基本原理是利用静态磁场和可调节的梯度磁场对人体进行磁共振成像。

永磁体通过高能稀土磁体材料（如钕铁硼）等产生强磁场。

与超导磁体不同的是，永磁体不需要通过液氦制冷来保持超导状态，从而避免了传统磁共振成像的高能耗问题。

其次，永磁磁共振成像系统具有较小的尺寸和质量。

超导磁体需要液氦冷却系统的支持，使得整个系统巨大而笨重。

而永磁磁共振成像系统不需要液氦冷却，因此可以显着降低设备的重量和体积。

这使得永磁磁共振成像系统更加便于移动和安装在临时场所，为各种场景提供了便利。

此外，永磁磁共振成像系统具有较低的运行成本。

超导磁体需要定期冷却系统和液氦的补给，因此其运行成本较高。

而永磁磁共振成像系统无需液氦补给，因此运行成本大大降低。

对于一些医疗资源匮乏的地区或医疗机构，永磁磁共振成像系统是一种更加经济实用的选择。

虽然永磁磁共振成像系统具有诸多优点，但也存在一些局限性。

由于永磁体相对于超导磁体生成的磁场较弱，磁场均匀性较差，可能对成像的质量产生影响。

同时，永磁磁共振成像系统的磁场无法像超导磁体那样进行快速切换，因此在某些成像模式下可能表现出相对较长的重建时间。

综上所述，永磁磁共振成像是一种通过永磁体产生静态磁场并利用可调节的梯度磁场对患者进行磁共振成像的技术。

相比于传统的超导磁体磁共振成像系统，永磁磁共振成像系统具有便携、无需耗电、几乎没有噪音等优点，同时具有较小的尺寸和质量以及较低的运行成本。

然而，永磁磁共振成像系统也存在磁场强度和均匀性较差，重建时间较长等局限性。

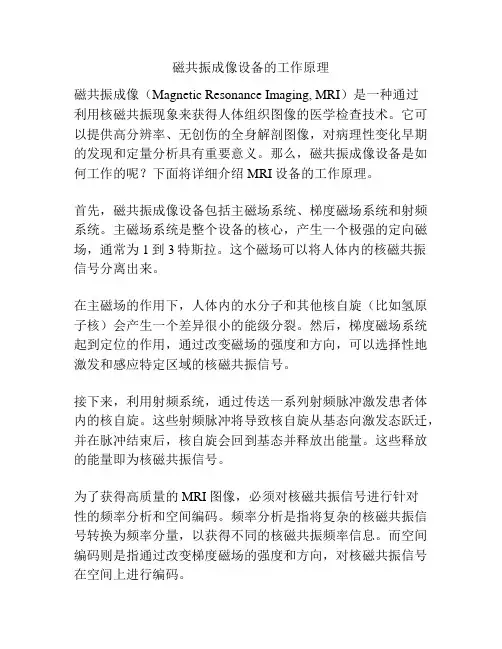

磁共振成像设备的工作原理磁共振成像（Magnetic Resonance Imaging, MRI）是一种通过利用核磁共振现象来获得人体组织图像的医学检查技术。

它可以提供高分辨率、无创伤的全身解剖图像，对病理性变化早期的发现和定量分析具有重要意义。

那么，磁共振成像设备是如何工作的呢？下面将详细介绍MRI设备的工作原理。

首先，磁共振成像设备包括主磁场系统、梯度磁场系统和射频系统。

主磁场系统是整个设备的核心，产生一个极强的定向磁场，通常为1到3特斯拉。

这个磁场可以将人体内的核磁共振信号分离出来。

在主磁场的作用下，人体内的水分子和其他核自旋（比如氢原子核）会产生一个差异很小的能级分裂。

然后，梯度磁场系统起到定位的作用，通过改变磁场的强度和方向，可以选择性地激发和感应特定区域的核磁共振信号。

接下来，利用射频系统，通过传送一系列射频脉冲激发患者体内的核自旋。

这些射频脉冲将导致核自旋从基态向激发态跃迁，并在脉冲结束后，核自旋会回到基态并释放出能量。

这些释放的能量即为核磁共振信号。

为了获得高质量的MRI图像，必须对核磁共振信号进行针对性的频率分析和空间编码。

频率分析是指将复杂的核磁共振信号转换为频率分量，以获得不同的核磁共振频率信息。

而空间编码则是指通过改变梯度磁场的强度和方向，对核磁共振信号在空间上进行编码。

最后，通过一系列计算和图像重建算法，将获得的核磁共振信号转换为高质量的图像。

这些算法包括傅里叶变换、滤波、插值和二维重建等步骤，以达到优化图像质量的目的。

综上所述，磁共振成像设备的工作原理主要包括主磁场系统、梯度磁场系统和射频系统的协同作用。

通过产生一个高强度的定向磁场、改变梯度磁场的强度和方向、利用射频脉冲激发和感应核磁共振信号，并通过频率分析和空间编码，最终获得高质量的MRI图像。

这种非侵入性的成像技术在临床上的广泛应用将进一步提高医学诊断的精确性和准确性。

磁共振成像（Magnetic Resonance Imaging, MRI）是一种通过核磁共振现象来获得人体组织图像的非侵入性检查技术。

磁共振成像系统工作原理和作用机理磁共振成像（Magnetic Resonance Imaging，MRI）作为一种非侵入性的医学成像技术，已经在临床诊断中占据了重要地位。

它通过利用人体内的原子核在外加磁场和射频场的作用下产生共振吸收和放射能量的特性，实现对人体组织的成像。

本文将对磁共振成像系统的工作原理和作用机理进行深度探讨，并探讨其在医学领域中的应用。

1. 外加磁场对人体原子核的影响我们需要了解外加磁场对人体内原子核的影响。

在磁共振成像系统中，通过巨大的外部磁场（一般为1.5T或3.0T）作用下，人体内的氢原子核会产生磁偶极矩，使得它们在外磁场的作用下产生能级分裂，进而产生共振吸收和放射能量的现象。

2. 射频脉冲的作用与成像原理我们需要了解射频脉冲对原子核的作用。

在磁共振成像系统中，射频脉冲会给氢原子核施加能量，从而使得原子核进入激发态。

当射频脉冲停止后，原子核会放出能量，并通过检测这些能量的放射信号，系统可以得到关于人体内部组织结构和功能的信息，进而实现成像。

3. MRI成像的优势和应用领域磁共振成像系统的工作原理决定了其在医学领域中具有独特的优势。

相比于传统的X射线成像技术，MRI不需要使用有害的辐射，因此对患者没有伤害。

MRI在描绘软组织和结构的能力方面也优于CT扫描。

由于这些优势，MRI在神经学、骨科、心脏学等领域都有着重要的应用，为医生提供了更准确的诊断信息，对于疾病的早期发现和诊断起到了关键作用。

4. 个人观点和总结对于磁共振成像系统的工作原理和作用机理，我个人认为其非侵入性、高分辨率和多参数成像的特点，使得它在医学诊断和研究中具有重要价值。

随着技术的不断进步，MRI成像技术将会越来越广泛地应用于医学领域，并为人们的健康提供更多帮助。

通过本文的深度探讨，相信读者对磁共振成像系统的工作原理和作用机理有了更深入的理解。

希望本文可以帮助读者更好地认识和了解MRI技术，并对其在医学中的应用产生更深刻的思考。

磁共振成像设备的工作原理磁共振成像（Magnetic Resonance Imaging，MRI）是一种常用于医学诊断的非侵入性扫描技术，它利用磁共振原理，通过对人体组织的磁性物质的成像进行分析，得出病灶位置和病理变化的信息。

下面将详细介绍MRI设备的工作原理。

MRI设备主要由主磁场系统、梯度线圈系统、射频系统和计算机系统组成。

1. 主磁场系统主磁场系统是MRI设备的核心组成部分，它由一个超导磁体构成。

这个超导磁体能产生一个稳定的高强度磁场，通常是1.5T或3T。

这个磁场可以将人体内的水和脂肪等有机分子的原子核（如氢核、氧核等）原子核自旋取向，从而为后续成像提供必要的条件。

2. 梯度线圈系统梯度线圈系统由三个互相垂直的线圈组成，即横向、纵向和轴向梯度线圈。

这些线圈的作用是产生稳定强度和变化频率的梯度磁场，用于在空间上定位图像中不同的区域。

梯度线圈系统的变化频率决定了成像的分辨率，变化强度决定了成像的对比度。

3. 射频系统射频系统由发射线圈和接收线圈组成，它的作用是产生高频电磁场和接收返回的信号。

在成像过程中，射频系统会向人体内部提供一个高频脉冲电磁场，导致人体内的原子核自旋发生能级跃迁。

原子核回到基态时，会发送出一个特定的信号，通过接收线圈接收并传回计算机系统进行处理。

4. 计算机系统计算机系统是MRI设备的控制中心，它负责控制整个设备的运行、数据采集、图像重建和存储。

在成像过程中，计算机会通过梯度线圈和射频线圈产生的信号，对人体内部的原子核进行测量和记录。

然后利用这些数据，通过复杂的数学计算和图像处理算法，生成最终的MRI图像。

具体工作流程如下：1. 开始扫描前，患者需要去除身上的金属物品，因为磁场会对金属产生吸引力和磁化。

2. 患者躺在MRI设备的扫描床上，床会进入主磁场系统中央，电脑通过脚踏开关控制床的位置。

3. 当主磁场系统通电后，会产生一个均匀的磁场。

此时，射频系统会向人体内部发送射频脉冲，使原子核自旋发生能级跃迁。

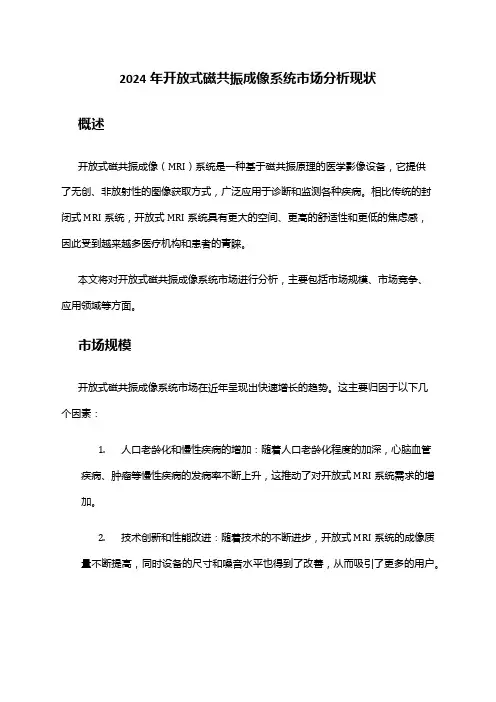

2024年开放式磁共振成像系统市场分析现状概述开放式磁共振成像（MRI）系统是一种基于磁共振原理的医学影像设备，它提供了无创、非放射性的图像获取方式，广泛应用于诊断和监测各种疾病。

相比传统的封闭式MRI系统，开放式MRI系统具有更大的空间、更高的舒适性和更低的焦虑感，因此受到越来越多医疗机构和患者的青睐。

本文将对开放式磁共振成像系统市场进行分析，主要包括市场规模、市场竞争、应用领域等方面。

市场规模开放式磁共振成像系统市场在近年呈现出快速增长的趋势。

这主要归因于以下几个因素：1.人口老龄化和慢性疾病的增加：随着人口老龄化程度的加深，心脑血管疾病、肿瘤等慢性疾病的发病率不断上升，这推动了对开放式MRI系统需求的增加。

2.技术创新和性能改进：随着技术的不断进步，开放式MRI系统的成像质量不断提高，同时设备的尺寸和噪音水平也得到了改善，从而吸引了更多的用户。

3.医疗机构更新需求：随着医疗机构设备更新周期的到来，越来越多的机构选择购买开放式MRI系统进行升级或替换。

此外，一些新建的医疗机构也将开放式MRI系统作为必备设备。

根据市场研究数据，预计全球开放式MRI系统市场规模将在未来几年内保持稳定增长。

而在不同地区，尤其是发展中国家，开放式MRI系统市场增长的潜力更大。

市场竞争开放式MRI系统市场的竞争程度较高。

目前，全球市场上有多家知名的医疗设备制造商参与竞争。

主要的市场竞争因素包括产品性能、价格、研发能力、品牌影响力等。

根据市场份额数据显示，现阶段市场上主要的开放式MRI系统品牌包括GE Healthcare、Siemens Healthineers、Philips Healthcare等。

这几家公司凭借产品的稳定性、丰富的产品线和全球范围的销售网络，在市场中占据着较大份额。

此外，国内厂商也在开放式MRI系统市场上崭露头角。

通过技术创新和定制化服务，一些国内制造商已经能够提供具有竞争力的产品，并逐渐扩大市场份额。

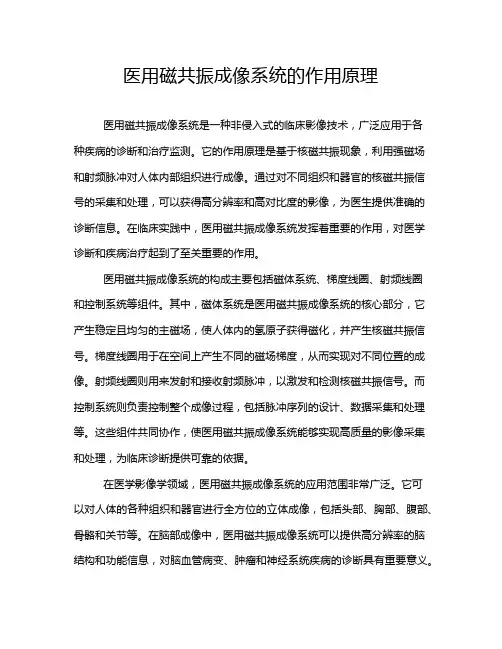

医用磁共振成像系统的作用原理医用磁共振成像系统是一种非侵入式的临床影像技术，广泛应用于各种疾病的诊断和治疗监测。

它的作用原理是基于核磁共振现象，利用强磁场和射频脉冲对人体内部组织进行成像。

通过对不同组织和器官的核磁共振信号的采集和处理，可以获得高分辨率和高对比度的影像，为医生提供准确的诊断信息。

在临床实践中，医用磁共振成像系统发挥着重要的作用，对医学诊断和疾病治疗起到了至关重要的作用。

医用磁共振成像系统的构成主要包括磁体系统、梯度线圈、射频线圈和控制系统等组件。

其中，磁体系统是医用磁共振成像系统的核心部分，它产生稳定且均匀的主磁场，使人体内的氢原子获得磁化，并产生核磁共振信号。

梯度线圈用于在空间上产生不同的磁场梯度，从而实现对不同位置的成像。

射频线圈则用来发射和接收射频脉冲，以激发和检测核磁共振信号。

而控制系统则负责控制整个成像过程，包括脉冲序列的设计、数据采集和处理等。

这些组件共同协作，使医用磁共振成像系统能够实现高质量的影像采集和处理，为临床诊断提供可靠的依据。

在医学影像学领域，医用磁共振成像系统的应用范围非常广泛。

它可以对人体的各种组织和器官进行全方位的立体成像，包括头部、胸部、腹部、骨骼和关节等。

在脑部成像中，医用磁共振成像系统可以提供高分辨率的脑结构和功能信息，对脑血管病变、肿瘤和神经系统疾病的诊断具有重要意义。

在胸部成像中，医用磁共振成像系统可用于检测肺部、心脏和血管等疾病，为肺癌和心脏病的早期诊断提供帮助。

在腹部成像中，医用磁共振成像系统可以发现肝脏、胰腺、肾脏和胆囊等脏器的病变，对消化系统疾病的诊断至关重要。

除了对人体内部结构的成像外，医用磁共振成像系统还可以用于功能性成像和机能评估。

功能性成像是指通过监测人体特定区域的血流和代谢情况，揭示器官和组织的功能状态。

例如，在脑功能成像中，医用磁共振成像系统可以观察脑血流和氧合情况，对脑功能活动进行实时监测。

而机能评估则是指通过激发特定功能区域的神经元，评估其对应功能的活动水平和异常情况。

核磁共振成像 (MRI)的系统架构随着现代医疗科技水平的发展，核磁共振成像（MRI）扫描仪的设计也发生着革命性的转变。

目前的核磁共振扫描仪已达到了相当高的水准并作为一种较为常见的精密检测仪器，这不仅得益于现代医疗科技的迅猛发展也展现了现代IC设计的发展与进步。

核磁共振成像（MRI）可以说是能够体现目前医疗科技水平的程度，这种技术上的进步能给MRI各种子系统提供改善性能的机会的同时也能使各系统得到优化和简化。

下面我们将根据核磁共振、核磁共振成像（MRI）以及核磁共振成像（MRI）的系统架构进行一些科普介绍。

核磁共振为一种物理现象的结构分析手段。

其主要原理是在外磁场的作用下，磁矩不为零的原子核进行自旋能级从而发生塞曼分裂通过共振而吸收一定频率的射频辐射的过程，整个物理过程被称为核磁共振。

核磁共振的波谱学属于光谱学的一个分支，其原子核发生的相应跃迁是其自旋在核塞曼能级上的跃迁，核磁共振中的共振频率在射频波段。

核磁共振在医学的临床应用中已经成为一种普遍且常见的影像检查方式，作为一种新型的技术，核磁共振是通过磁场成像所以没有放射性，是不会对身体造成任何健康方面的影响的。

核磁共振成像（MRI）是通过原子核在强磁场内发生共振作用所产生的信号经过图像的重新建立从而达到成像效果的技术，核磁共振的整个成像原理是一种核物理现象。

属于核医学科，其所需要在临床上进行应用的相关疾病主要包括脑外伤、脑出血、脊髓空洞症、脱髓鞘病变等，英文缩写为MRI，检查名称为磁共振且患者无需空腹检查。

以上为基本的一个检查概述。

核磁共振在临床应用中的作用特点主要有及时发现身体内无法用肉眼看出的病变以及肿瘤，并在整个检查过程中不会对患者的身体造成危害。

核磁共振成像（MRI）其成像非常精确清晰，能够极大地提高医生的诊断效率且同时避免了患者采用剖腹或者剖胸的方式来进行探查诊断。

该技术还对各系统疾病的诊断尤其是对发现早期肿瘤具有很大的临床应用价值。

对于患者在核磁共振检查中应当注意以下几点：1.检查前及时除去身上的金属物因其会对磁场进行干扰。

永磁MRI概述◇ 系统原理◇ 系统适用范围◇ 系统的适应症和禁忌症◇ 系统命名方式、型号及执行标准◇ 系统的分类◇ 系统的组成◇ 基本参数和性能◇ 系统工作条件及使用期限◇ 系统的运行模式A.1 系统原理磁共振成像技术是利用磁共振现象，即在外加磁场的作用下，人体内的氢核磁矩将较多的顺着外加磁场方向有序排列。

氢核磁矩除了自旋外，还会围绕着外加磁场方向做拉莫尔进动，运动的角频率ω与外加磁场强度B0的关系符合拉莫尔关系，即ω=γB0(γ为拉莫尔常数）。

这时通过一个极化线圈与磁场垂直的方向发射电磁波。

当电磁波频率与原子核运动频率一致时，原子核就会吸收电磁波，总磁化矢量倾倒。

而电磁波撤销后，其磁化矢量会逐渐恢复到原来的状态并发射与激励频率相同的射频信号，在线圈中便能接收到电磁波。

在磁场中叠加X、Y、Z三个方向的梯度磁场，并对整个磁场空间进行频率编码和相位编码。

这样接收到的电磁波就会包含三维空间的位置特征。

接收到的电磁信号经电子装置放大处理，转换成数字信号，经过工控机处理重建成人体断层图像，供医生作分析诊断。

A.2 系统适用范围永磁MRI磁共振成像系统(以下简称系统)用于临床MRI图像诊断。

A.3 系统的适应症和禁忌症系统可以获得人体的三维解剖方面的断层成像图样，为医院的临床诊断和医学研究提供信息，主要应用于神经系统、胸腹部脏器、骨骼、肌肉结构解剖等领域。

用于临床MRI图像诊断。

系统的适应症: 头颈、腹部、脊柱、骨关节部位病变的临床常规影像诊断。

系统的禁忌症：1、带心电起搏器者。

2、带胰岛泵者。

3、体内存有铁磁性金属止血夹者。

4、带金属、磁性血管支架者。

5、病情危急不宜作检查者。

6、妊娠三个月以内的早孕患者。

7、带人工心脏瓣膜者。

8、脑内或体内大血管周围有弹片等铁磁性异物者。

9、其它不适宜做磁共振检查者。

有以上禁忌症的患者严禁做磁共振检查，否则可能有危险。

A.4 系统命名方式、型号及产品技术要求1、命名方式XXX磁共振成像系统产品型号2、型号与命名产品名称：磁共振成像系统。

3.0t磁共振成像系统用途
3.0T磁共振成像系统的用途广泛，以下是一些详细的应用领域：
1.神经系统：可以用于中枢神经系统病变的定位定性诊断，包括颅脑肿瘤、脑血管疾病、颅脑外伤、颅内感染、脑退行性病变等。

同时，对于脊椎与脊髓的肿瘤、椎管狭窄、脊髓空洞、脊柱损伤等也有很好的诊断效果。

2.肌肉骨关节系统：可以清晰显示关节软骨、韧带、肌肉和肌腱，在关节病变的诊断中明显优于CT，在一定程度上可代替有创性的关节镜检查。

对于肌肉骨关节系统的疾病诊断有很好的效果。

3.胸部：可以用于纵隔肿瘤、肺癌分期等有较高诊断价值，易于观察纵隔肿瘤及其与血管间的解剖关系、中心型肺癌及其与肺门血管和肺门淋巴结的关系。

4.腹部：对腹部脏器，如肝、胆、胰、脾、肾及肾上腺等疾病的诊断有很高的价值。

可对腹部脏器的占位性病变做出比较明确的定位定性诊断，鉴别诊断良恶性病变。

磁共振胰胆管成像和尿路成像，无需造影剂、无需插管，即可显示胰胆管系统和尿路系统。

5.生殖系统：对女性乳腺疾病的诊断能提供较明确的诊断。

6.其他特殊检查：包括磁共振血管成像、胰胆管成像、尿路成像、椎管脊髓成像、弥散加权成像、灌注成像、磁敏感成像、神经纤维束成像、磁共振波谱分析以及心脏及冠脉成像等。

需要注意的是，虽然3.0T磁共振成像系统具有很多优点，但它并非适用于所有人和所有情况。

在进行检查时，应该遵循医生的建议和指示。
