主板四位诊断卡使用与代码说明

一、概述诊断卡的工作原理是利用主板中BIOS内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。

尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。

BIOS在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析硬盘系统配置，对已配置的基本I／O设置进行初始化，一切正常后，再引导操作系统。

其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。

关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。

然后，对非关键性部件进行测试，对有故障机器也继续运行，同时显示器无显示时，将本卡插入扩充槽内。

根据卡上显示的代码，参照你的机器是属于哪一种BIOS，再通过本书查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。

二、十六进制字符表三、诊断卡的部件说明图四、指示灯功能速查表五、使用流程图（以最不系统为例）六、故障代码含义速查表查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。

②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。

③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。

2、本表是按代码值从小到大排序，卡中出码顺序不定。

3、未定义的代码表中未列出。

4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。

5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。

且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。

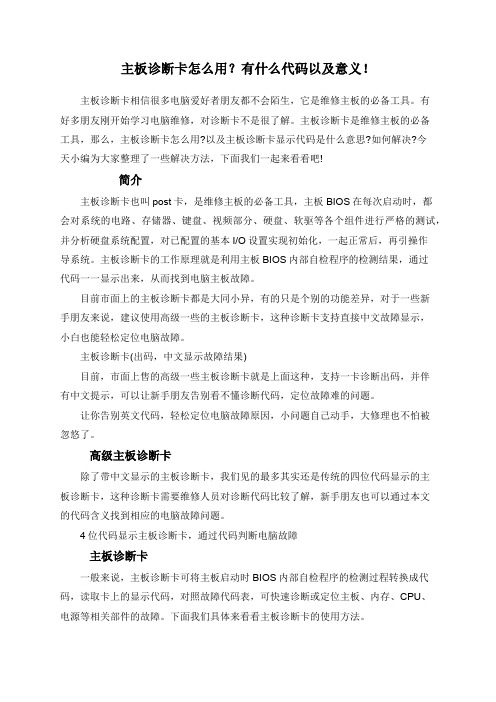

主板诊断卡怎么用？有什么代码以及意义！主板诊断卡相信很多电脑爱好者朋友都不会陌生，它是维修主板的必备工具。

有好多朋友刚开始学习电脑维修，对诊断卡不是很了解。

主板诊断卡是维修主板的必备工具，那么，主板诊断卡怎么用?以及主板诊断卡显示代码是什么意思?如何解决?今天小编为大家整理了一些解决方法，下面我们一起来看看吧!简介主板诊断卡也叫post卡，是维修主板的必备工具，主板BIOS在每次启动时，都会对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格的测试，并分析硬盘系统配置，对已配置的基本I/O设置实现初始化，一起正常后，再引操作导系统。

主板诊断卡的工作原理就是利用主板BIOS内部自检程序的检测结果，通过代码一一显示出来，从而找到电脑主板故障。

目前市面上的主板诊断卡都是大同小异，有的只是个别的功能差异，对于一些新手朋友来说，建议使用高级一些的主板诊断卡，这种诊断卡支持直接中文故障显示，小白也能轻松定位电脑故障。

主板诊断卡(出码，中文显示故障结果)目前，市面上售的高级一些主板诊断卡就是上面这种，支持一卡诊断出码，并伴有中文提示，可以让新手朋友告别看不懂诊断代码，定位故障难的问题。

让你告别英文代码，轻松定位电脑故障原因，小问题自己动手，大修理也不怕被忽悠了。

高级主板诊断卡除了带中文显示的主板诊断卡，我们见的最多其实还是传统的四位代码显示的主板诊断卡，这种诊断卡需要维修人员对诊断代码比较了解，新手朋友也可以通过本文的代码含义找到相应的电脑故障问题。

4位代码显示主板诊断卡，通过代码判断电脑故障主板诊断卡一般来说，主板诊断卡可将主板启动时BIOS内部自检程序的检测过程转换成代码，读取卡上的显示代码，对照故障代码表，可快速诊断或定位主板、内存、CPU、电源等相关部件的故障。

下面我们具体来看看主板诊断卡的使用方法。

主板诊断卡使用方法：①将电脑关机(台式电脑);②将主板诊断卡，插在主板的PCI插槽;③开机，然后查看主板诊断卡显示的代码，通过代码即可定位电脑故障了。

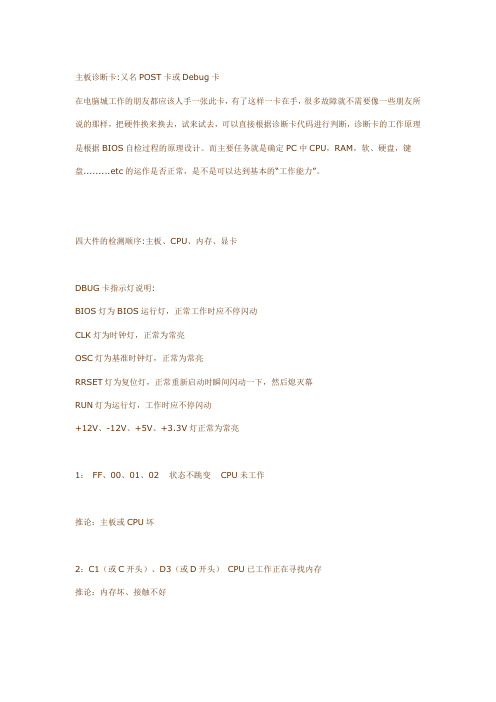

主板诊断卡:又名POST卡或Debug卡在电脑城工作的朋友都应该人手一张此卡，有了这样一卡在手，很多故障就不需要像一些朋友所说的那样，把硬件换来换去，试来试去，可以直接根据诊断卡代码进行判断，诊断卡的工作原理是根据BIOS自检过程的原理设计。

而主要任务就是确定PC中CPU，RAM，软、硬盘，键盘.........etc的运作是否正常，是不是可以达到基本的“工作能力”。

四大件的检测顺序:主板、CPU、内存、显卡DBUG卡指示灯说明:BIOS灯为BIOS运行灯，正常工作时应不停闪动CLK灯为时钟灯，正常为常亮OSC灯为基准时钟灯，正常为常亮RRSET灯为复位灯，正常重新启动时瞬间闪动一下，然后熄灭幕RUN灯为运行灯，工作时应不停闪动+12V、-12V、+5V、+3.3V灯正常为常亮1：FF、00、01、02 状态不跳变CPU未工作推论：主板或CPU坏2：C1（或C开头）、D3（或D开头）CPU已工作正在寻找内存推论：内存坏、接触不好3：C0、D1 状态，CPU已发出寻址指令并已选中BIOS，但是BIOS没有响应推论：BIOS、南桥、I/O坏4：C1--C5循坏跳变（同D3--D5）推论：BIOS、I/O芯片坏5：OB、26、31时一般可点亮，如不亮推论：显卡、集成显卡坏6：0B、26、31、42、48、4E、58、0D、6F、7F、85推论：表示主板能点亮，正检查显卡和键盘鼠标口，如果仍不亮大多为显卡坏以上是我的经验之淡，肯定不是太全面，但都是一些常见的故障，给学习板卡级维修的朋友作个参考常出現的代碼而又出現此碼无解的主要是:75C1C0EF解釋大概如下:75:正在掃瞄硬件配置,查硬盘,光驅設备及相关接口設备和接綫有否有故障C1或C0:內存故障EF:bios故障,需要對cmos进行放电操作如果一開机檢查卡只有电压顯示而沒有代碼顯示,就檢查cpu是否有故障。

奇冠PI49N 诊断卡说明书用户必读1、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由电脑主板上BIOS确定;2、四位代码中分为两组两位代码。

前两位〔千位和百位〕为一组；后两位〔十位和个位〕为另一组。

您分别查看这两组代码的含义说明既不仅知道被测计算机故障自检不能通过的部件〔由千位和百位显示〕；并且知道计算机故障自检到最后所通过的部件〔由十位和个位显示〕;3、未定义的代码表中未能列出;4、对于不同BIOS〔常用的AMI、Award、Phoenix〕同一代码所代表的意义那么不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从电脑主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到;5、有少数电脑主板的PCI槽只送出一局部代码，但ISA 槽那么有完整自检代码输出。

且目前已发现有极个别原装机电脑主板的ISA槽无代码输出，而PCI槽那么有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。

另外，同一块电脑主板的不同PCI槽，有的槽有完整代码送出，如DELL810台式电脑主板上只有靠近CPU的一个PCI槽有完整代码显示，一直变化到“00”或“FF〞，而其它PCI槽走到“38”后那么不继续变化;6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还未熄，故PCI代码停在起始代码上;7、由于电脑主板品种和结构的多样性及BIOS POST代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故?代码含义速查表?中说明的故障部件和范围只能作为参考;六、指示灯功能速查表+5V、+12V、OSC和FRAME、CLK、RUN、-5V和+3V3、-12V、BIOS和IRDY、RST灯名信号名称说明CLK 总线时钟不管ISA或PCI只要电脑〔无CPU等〕接通电源就应常亮，否那么CLK信号坏。

BIOS 根本输入输出电脑主板运行时对BIOS有读操作时就闪亮。

主板四位诊断卡使用与代码说明现在越来越多的维修人员选择使用四位的主板诊断卡，主板四位诊断卡比二位代码更兼容PIII、PIV等高中低档主板，并且有对诊断卡自身故障的自检测功能，大大减少了由于诊断卡自身的问题而报告错误的故障代码，使用户被误导，结束了诊断卡只测试主板的故障。

下面我们就来说说主板四位诊断卡的使用与代码含义。

四位主板诊断卡使用说明：四位主板诊断卡操作方法：将四位诊断卡插到主板相应插槽上。

开机启动电源，此时诊断卡将自动开始诊错。

此时按诊错卡按键（2秒钟以上）。

则显示代码1，进入单步功能，此时按动一次按键（快速），则代码跳动一次；相应的代码，请参考说明书。

继续按诊错卡按键（2秒钟以上）则进入下一功能，主板总线测速功能；显示总线速度十进制参考值，值越大速度越快；使用其功能可以方便测试主板的速度，对于购买主板起参考作用。

继续按诊错卡按键（2秒钟以上）进入版本显示功能；诊断卡应显示0053继续按诊错卡按键（2秒钟以上）进入自身显示检测功能，从0000、1111、2222……直到FFFF，如显示正常，则为诊断卡自身显示功能正常继续按诊错卡按键（2秒钟以上）进入自身故障检测功能，若出现“5888”则诊断卡自身故障检测通过若显示“0000”则诊断卡自身故障检测未通过，诊断卡错误，或关闭电源得新拔插或更换插槽四位诊断卡自身故障解决现象原因解决方法灯亮数码管不亮数码管只亮一位1、诊断卡与主板总线接触松动2、主板总线槽内有异物或弹片有锈等脏物3、两次开机间隔时间太短1、关电源后拔下诊断卡用橡皮等工具清洁诊断卡金手指，然后再试2、清除总线槽内杂物，在关闭电源的状态下将诊断卡多插拔几次，以擦去总线槽中弹片的锈和脏物3、关机后必须等待8秒钟以上再开机。

按键开关不灵1、手直接接触在按键开关的（孔）引线，产生人体感应信号使用诊断卡程序不扫描开关所至2、在按开关时，将诊断卡推动使其与主板发生接触不良1、在开关的背面贴一绝缘透明胶或标签纸即可。
