主板诊断卡常见跑码及维修故障说明

  • 格式：ppt
  • 大小：127.00 KB
  • 文档页数：21

下载文档原格式

  / 21

合集下载

诊断卡代码大全

诊断卡代码大全
持续长声：内存条末插紧或损坏。
不停地响：电源、显示器未和显示卡连接好，检查一遍所有的插头。
重复短响：电源有问题。
②AMI BIOS出错鸣声含义
1短：内存刷新失败，更换内存条。
2短：内存ECC校验错误。可以将COMS中关于内存ECC校验的选项设为DISABLED，不过如果程序运行时出错误时你也再不用大惊小怪了。
3短：系统基本内存（第1个64KB)检查失败，你的内存也未免太次了点吧。
4短：系统时钟出错。
5短：中央处理器（CPU）错误，这么倒霉的事还是较少遇到的。
6短：键盘控制器错误。
7短：系统实模式错误，不能切换到保护模式。
8短：显存读/写指失败。有时候加显存之后就会出现这个问题。
错误代码：01
代码含义：处理器寄存器测试
解决方法：(同Award BIOS篇相同故障代码)
错误代码：0D至0F
代码含义：CMOS停开寄存器读/写测试
解决方法：检查CMOS芯片、电池及周围电路部分，可先更换CMOS电池，再用小棉球蘸无水酒精清洗CMOS的引脚及其电路部分，然后看开机检查问题是否解决。
推论：BIOS、南桥、IO坏
4：C1--C5循坏跳变（同D3--D5）
推论：BIOS、IO芯片坏
5：OB、26、31时一般可点亮，如不亮
推论：显卡、集成显卡坏
6：0B、26、31、42、48、4E、58、0D、6F、7F、85
推论：表示主板能点亮，正检查显卡和键盘鼠标口，如果仍不亮大多为显卡坏
!@#$%&^(*^&*(^&*(^%*$&&*)_(+*&%%#&*%*^)

主板诊断卡常见跑码及维修故障说明：.ppt

主板诊断卡常见跑码及维修故障说明：.ppt

Phoenix BIOS工作流程
Phoenix POST
CPU工作---初始化芯片组---初始化I/O---初始化IDE控制器---初 始化PCI总线控制器---检测键盘控制器---检测内存---检测PCI设 备---检测显卡---显示---测试键盘---测试内存---显示错误信息--检测并口串口ISAPS/2软驱，鼠标等---检测硬盘光驱---准备引 导并初始化所有设备---加载操作系统---进系统
BIOS（Basic Input Output System基本输入输出系统）其实是一 些程序，他可以对主机板上所有设备进行测试和参数设定，BIOS程 序储存在ROM芯片中。它们的联系是：通过BIOS程序可以对CMOS RAM的值进行修改。
主板诊断卡指示灯含义
CLK：总线时钟---空板上电即应常亮，否则时钟信号不正常。 RST：复位---开机或按复位开关亮一下后熄灭，复位正常。若复位灯常亮或不亮 都表示复位不正常。 IRDY：主设备准备好---有主设备信号是闪亮，否则不亮。 FRAME：帧周期---PCI槽有循环帧信号时才闪亮，平时常亮。 BIOS：基本输入/输出---主板运行时，对主板有读操作时就闪亮。 OSC：振荡---ISA插槽的主振信号，空板上电应则常亮，否则停振。 +-12V，+-5V：空板上电即应常亮，否则主板无此电压或短路。
BIOS的分类
BIOS代码分三大品牌： AMI（D开头） AWORD（C开头）和Phoenix。不同品牌BIOS，其代 码含义不一样，检测流程也有一点点区别。
AMI POST 大致流程
CPU工作---初始化芯片组（d0）---初始化PCI-E设备---初始化I/O （d1）---检测内存（d3）---把BIOS资料复制到内存并校验BIOS资 料（d5）---初始化PS/2键盘鼠标（0A）---检测声卡---检测显卡 （2A）---显示---初始化USB控制器（38）---测试内存---检测并 口，串口，软驱等（60）---显示错误并提示操作（85）---加载操 作系统（00）---进系统。

主板诊断卡.常见跑码.及维修故障说明：资料

主板诊断卡.常见跑码.及维修故障说明：资料
诊断卡的工作原理：利用主板中BIOS内部自检程序的检测结果，通 过代码一一显示出来。
BIOS和CMOS区别与联系
CMOS（Complementary Metal Oxide Semiconductor 互补金属氧化 物半导体原指一种芯片的制程，用CMOS制作的芯片具有省电和低温 的特性，用来储存计算器的设置和系统日期时间。RTC/CMOS RAM整 合在南桥中，通过外部搭配的电池供电。因为CMOS制作的内存耗电 很低，就算计算机一两年都不开电源，CMOS中记录的值也一样可以 得到完整的保存

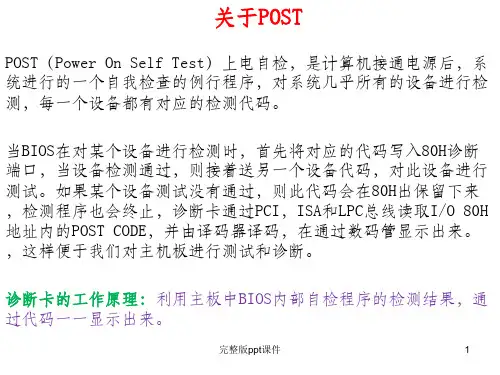

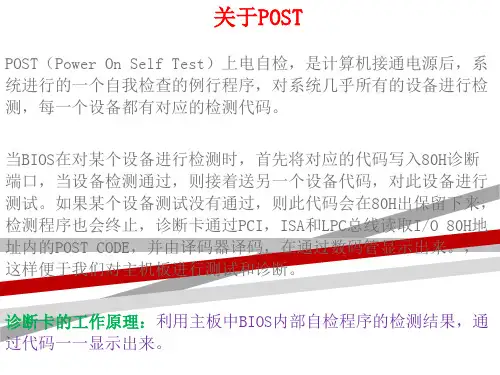

关于POST
POST（Power On Self Test）上电自检，是计算机接通电源后，系 统进行的一个自我检查的例行程序，对系统几乎所有的设备进行检 测，每一个设备都有对应的检测代码。
当BIOS在对某个设备进行检测时，首先将对应的代码写入80H诊断 端口，当设备检测通过，则接着送另一个设备代码，对此设备进行 测试。如果某个设备测试没有通过，则此代码会在80H出保留下来 ，检测程序也会终止，诊断卡通过PCI，ISA和LPC总线读取I/O 80H 地址内的POST CODE，并由译码器译码，在通过数码管显示出来。 ，这样便于我们对主机板进行测试和诊断。
AMI BIOS工作流程
AWARD POST 大致流程
CPU工作---检测CMOS（CF）---初始化芯片组（CO）---初始化PCIE设备---检测内存（C1）---把BIOS资料复制到内存并校验BIOS资 料（C3）---初始化串口键盘鼠标控制器（07）---检测PCI设备（ 25）---调用显卡BIOS并显示（2b）---初始化USB控制器（50）--测试内存（52）---检测键盘鼠标串口并口硬盘灯外设（57-7C）--显示错误并提示操作（7F）---把引导权交给硬盘（FF）---加载 加载操作系统---进系统

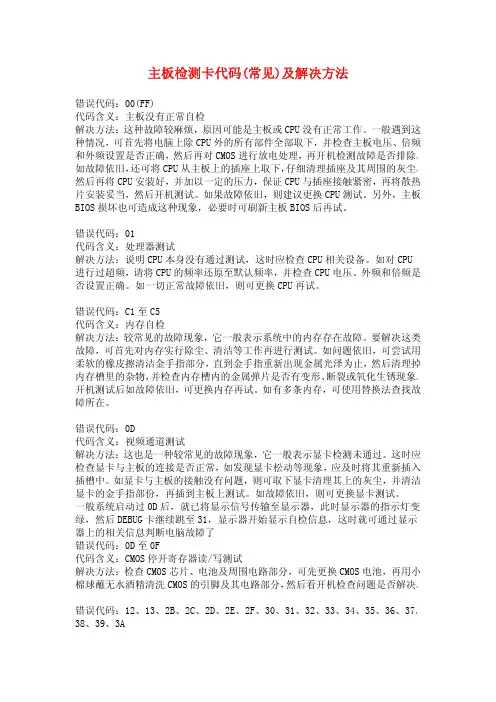

电脑主板检测卡代码(常见)及解决方法

电脑主板检测卡代码(常见)及解决方法

主板检测卡代码(常见)及解决方法错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。

一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处理，再开机检测故障是否排除。

如故障依旧，还可将CPU从主板上的插座上取下，仔细清理插座及其周围的灰尘，然后再将CPU安装好，并加以一定的压力，保证CPU与插座接触紧密，再将散热片安装妥当，然后开机测试。

如果故障依旧，则建议更换CPU测试。

另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。

错误代码：01代码含义：处理器测试解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。

如对CPU 进行过超频，请将CPU的频率还原至默认频率，并检查CPU电压、外频和倍频是否设置正确。

如一切正常故障依旧，则可更换CPU再试。

错误代码：C1至C5代码含义：内存自检解决方法：较常见的故障现象，它一般表示系统中的内存存在故障。

要解决这类故障，可首先对内存实行除尘、清洁等工作再进行测试。

如问题依旧，可尝试用柔软的橡皮擦清洁金手指部分，直到金手指重新出现金属光泽为止，然后清理掉内存槽里的杂物，并检查内存槽内的金属弹片是否有变形、断裂或氧化生锈现象。

开机测试后如故障依旧，可更换内存再试。

如有多条内存，可使用替换法查找故障所在。

错误代码：0D代码含义：视频通道测试解决方法：这也是一种较常见的故障现象，它一般表示显卡检测未通过。

这时应检查显卡与主板的连接是否正常，如发现显卡松动等现象，应及时将其重新插入插槽中。

如显卡与主板的接触没有问题，则可取下显卡清理其上的灰尘，并清洁显卡的金手指部份，再插到主板上测试。

如故障依旧，则可更换显卡测试。

一般系统启动过0D后，就已将显示信号传输至显示器，此时显示器的指示灯变绿，然后DEBUG卡继续跳至31，显示器开始显示自检信息，这时就可通过显示器上的相关信息判断电脑故障了错误代码：0D至0F代码含义：CMOS停开寄存器读/写测试解决方法：检查CMOS芯片、电池及周围电路部分，可先更换CMOS电池，再用小棉球蘸无水酒精清洗CMOS的引脚及其电路部分，然后看开机检查问题是否解决。

主板诊断卡常见跑码及维修故障说明ppt课件

主板诊断卡常见跑码及维修故障说明ppt课件

D1，D2，02---IO周边及相关电路
DD—845，865主板一般为南桥坏
d3 d4 d5---内存，BIOS资料
0A---键盘鼠标，IO
完整版ppt课件
10
13---拆声卡，刷BIOS
常见代码
2A---显卡电路 38---南桥内部的USB模块坏了 38--LOGO死机，一般为USB IDE HD声卡故障，或者南桥。 如果过了LOGO后死机，换IO，刷BIOS试试 通电后代码循环跳多次然后正常跑码---PCIE没检测到
完整版ppt课件
6
常见代码
C0---CPU和北桥通信异常，BIOS本身资料异常。重点检查CPU到北桥线路。
CF---CMOS电路异常，常见于NVIDIA芯片组，
44,20,50,55,70---等NV桥空焊
45---NVIDIA 主板CMOS电路异常，先检测PCIE，再检测内存
C1---44循环8次以后跳过--不认显卡。
RST：复位---开机或按复位开关亮一下后熄灭，复位正常。若复位灯常亮或不亮 都表示复位不正常。
IRDY：主设备准备好---有主设备信号是闪亮，否则不亮。
FRAME：帧周期---PCI槽有循环帧信号时才闪亮，平时常亮。
BIOS：基本输入/输出---主板运行时，对主板有读操作时就闪亮。
OSC：振荡---ISA插槽的主振信号，空板上电应则常亮，否则停振。
2b--显卡 BIOS 北桥
常见代码
50---南桥 USB时钟信号 BIOS资料坏
每个代码都可能回事CMOS设置出错 BIOS资料坏
52---LOGO死机 ---内存坏 内存供电不稳定 刷BIOS
7F停住---直接按F1跳过
不显示 ，档7F代码，按F1可以过去---则修显卡电路

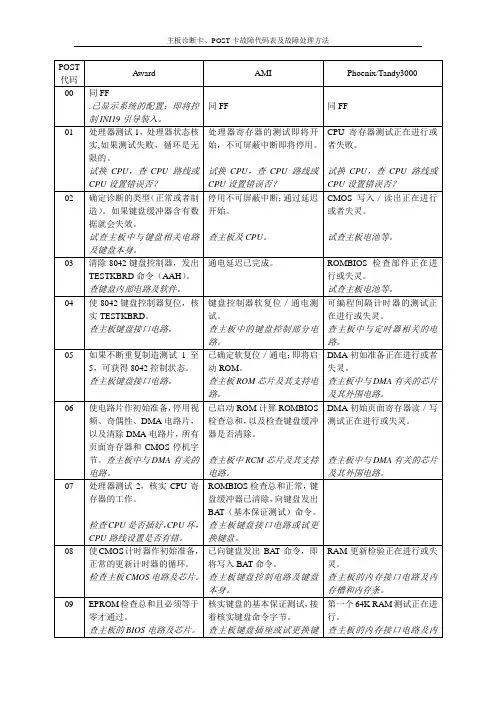

主板诊断卡、POST卡故障代码表及处理方法

主板诊断卡、POST卡故障代码表及处理方法
第一个64KRAN的地址线故障。查主板的内存接口电路及内存槽和内存条。
0D
1、检查CPU速度是否与系统时钟相匹配。
2、检查控制芯片已编程值是否符合初设置。
3、视频通道测试，如果失败，则鸣喇叭。
已处理NOP命令；接着测试CMOS停开寄存器。
查主板中控制CMOS的相关电路。
第一个64K RAM的奇偶性失灵
完成视频ROM控制之前的处理；即将查看任选的视频ROM并加以控制。查显卡ROM芯片及相关电路。
屏幕初始准备正在进行或失灵。
查显卡接口电路。
2D
检测并行端口，并使之作初始准备。
查主板中或多功能控制卡的并行口控制电路。
已完成任选的视频ROM控制，即将进行视频ROM回复控制之后任何其他处理的控制。查显卡ROM芯片及外围电路。
CPU寄存器测试正在进行或者失败。
试换CPU，查CPU路线或CPU设置错误否？
02
确定诊断的类型（正常或者制造）。如果键盘缓冲器含有数据就会失效。
试查主板中与键盘相关电路及键盘本身。
停用不可屏蔽中断；通过延迟开始。
查主板及CPU。
CMOS写入／读出正在进行或者失灵。
试查主板电池等。
03
清除8042键盘控制器，发出TESTKBRD命令（AAH）。
电路片初始化／存储器处自动检测结束；8254计时器测试即将开始。
查主板8254或与计时器有关的芯片及其支持电路。
第一个64K RAM第4位故障。
同上
15
测8259中断屏蔽位。
查主板8259芯片及其周边电路。
第2通道计时器测试了一半；8254第2通道计时器即将完成测试。
查主板计时器有关电路部分。
第一个64K RAM第5位故障。

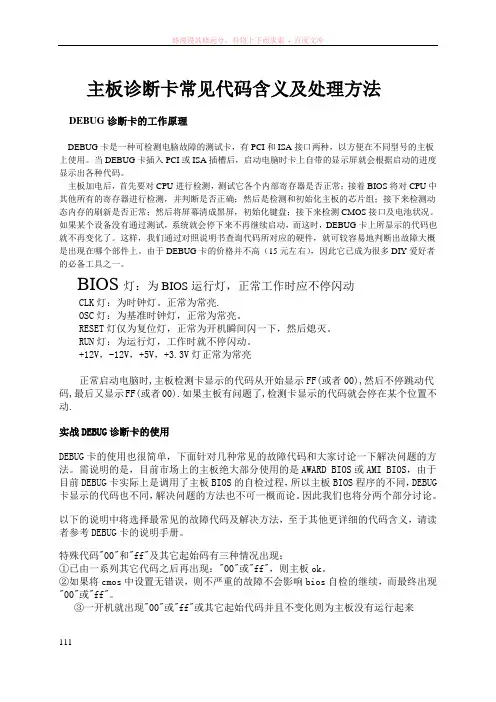

主板诊断卡常见代码含义与处理方法

主板诊断卡常见代码含义与处理方法

主板诊断卡常见代码含义及处理方法DEBUG 诊断卡的工作原理DEBUG 卡是一种可检测电脑故障的测试卡，有PCI 和ISA 接口两种，以方便在不同型号的主板上使用。

当DEBUG 卡插入PCI 或ISA 插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。

主板加电后，首先要对CPU 进行检测，测试它各个内部寄存器是否正常；接着BIOS 将对CPU 中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态内存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS 接口及电池状况。

如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG 卡上所显示的代码也就不再变化了。

这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。

由于DEBUG 卡的价格并不高（15 元左右），因此它已成为很多DIY 爱好者的必备工具之一。

BIOS 灯：为BIOS 运行灯，正常工作时应不停闪动CL K丁：为时钟灯。

正常为常亮.osC丁：为基准时钟灯，正常为常亮。

RESET!仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN丁：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V 灯正常为常亮正常启动电脑时，主板检测卡显示的代码从开始显示FF（或者00）,然后不停跳动代码，最后又显示FF（或者00）.如果主板有问题了，检测卡显示的代码就会停在某个位置不动.实战DEBU诊断卡的使用DEBUGS的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。

需说明的是，目前市场上的主板绝大部分使用的是AWARD BIO或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG 卡显示的代码也不同，解决问题的方法也不可一概而论。

因此我们也将分两个部分讨论。

主板诊断卡.常见跑码.及维修故障说明：讲解

主板诊断卡.常见跑码.及维修故障说明：讲解

FRAME：帧周期---PCI槽有循环帧信号时才闪亮，平时常亮。
BIOS：基本输入/输出---主板运行时，对主板有读操作时就闪亮。
OSC：振荡---ISA插槽的主振信号，空板上电应则常亮，否则停振。
+-12V，+-5V：空板上电即应常亮，否则主板无此电压或短路。 3.3V：这是PCI槽特有的3.3V，空板上电即应常亮，有些板的PCI槽本身无此电压 则不亮
常见代码
C1过去后 C3停留2秒后0D-41滴滴滴---BIOS资料坏，内存坏 IT8705的IO也会导致0D-41滴滴滴，串口芯片也会 C1--01--02---07循环---IO相关电路 D3-D6——EC-ED，C1-05-04-41滴滴滴---内存坏，BIOS资料坏，串口芯片坏， IT8705坏 C3，D8，E8---BIOS ，内存不兼容
52---LOGO死机 ---内存坏 内存供电不稳定 刷BIOS
7F停住---直接按F1跳过

不显示 ，档7F代码，按F1可以过去---则修显卡电路
7F以后停住---都是刷BIOS 13快显示时停在13，不插显卡也是如此，拆声卡，刷BIOS
常见代码
39,45---Intel945以上芯片组不插内存报警，插内存不过通常为北桥空焊 98---Intel芯片组通电后98，北桥问题 d0--BIO资料，CPU到北桥线路，IO问题 d1停住，复位的不停的闪 ，过以后后代码正常跑完---检测PCIE 异常 D1，D2，02---IO周边及相关电路 DD—845，865主板一般为南桥坏 d3 d4 d5---内存，BIOS资料 0A---键盘鼠标，IO 13---拆声卡，刷BIOS
BIOS和CMOS区别与联系
CMOS（Complementary Metal Oxide Semiconductor 互补金属氧化 物半导体原指一种芯片的制程，用CMOS制作的芯片具有省电和低温 的特性，用来储存计算器的设置和系统日期时间。RTC/CMOS RAM整 合在南桥中，通过外部搭配的电池供电。因为CMOS制作的内存耗电 很低，就算计算机一两年都不开电源，CMOS中记录的值也一样可以 得到完整的保存

主板诊断卡常见代码含义及处理方法

主板诊断卡常见代码含义及处理方法

主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。

当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。

主板加电后，首先要对CPU进行检测，测试它各个内部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态内存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。

如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。

这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。

由于DEBUG卡的价格并不高（15元左右），因此它已成为很多DIY爱好者的必备工具之一。

BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开始显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。

需说明的是，目前市场上的主板绝大部分使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG 卡显示的代码也不同，解决问题的方法也不可一概而论。

因此我们也将分两个部分讨论。

以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。

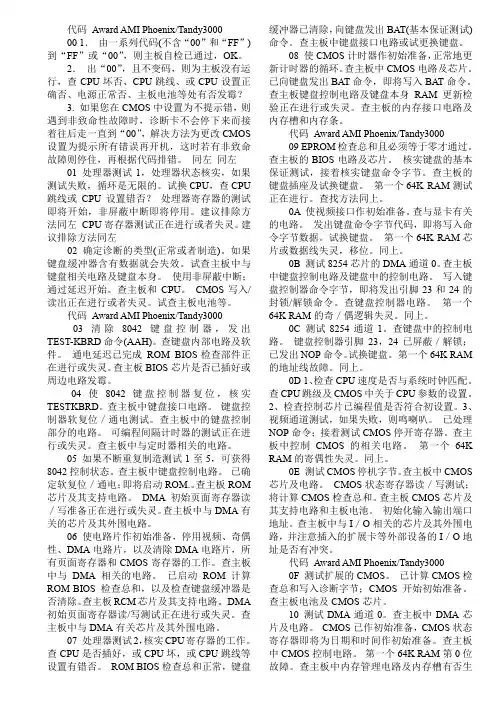

主板诊断卡代码对应故障及解决方法

主板诊断卡代码对应故障及解决方法

代码Award AMI Phoenix/Tandy300000 1．由一系列代码(不含“00”和“FF”)到“FF”或“00”，则主板自检已通过，OK。

2．出“00”，且不变码，则为主板没有运行，查CPU坏否、CPU跳线、或CPU设置正确否、电源正常否、主板电池等处有否发霉？3. 如果您在CMOS中设置为不提示错，则遇到非致命性故障时，诊断卡不会停下来而接着往后走一直到“00”，解决方法为更改CMOS 设置为提示所有错误再开机，这时若有非致命故障则停住，再根据代码排错。

同左同左01 处理器测试1，处理器状态核实，如果测试失败，循环是无限的。

试换CPU，查CPU 跳线或CPU设置错否？处理器寄存器的测试即将开始，非屏蔽中断即将停用。

建议排除方法同左CPU寄存器测试正在进行或者失灵。

建议排除方法同左02 确定诊断的类型(正常或者制造)。

如果键盘缓冲器含有数据就会失效。

试查主板中与键盘相关电路及键盘本身。

使用非屏蔽中断；通过延迟开始。

查主板和CPU。

CMOS写入/读出正在进行或者失灵。

试查主板电池等。

代码Award AMI Phoenix/Tandy300003 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。

查键盘内部电路及软件。

通电延迟已完成ROM BIOS检查部件正在进行或失灵。

查主板BIOS芯片是否已插好或周边电路发霉。

04 使8042键盘控制器复位，核实TESTKBRD。

查主板中键盘接口电路。

键盘控制器软复位／通电测试。

查主板中的键盘控制部分的电路。

可编程间隔计时器的测试正在进行或失灵。

查主板中与定时器相关的电路。

05 如果不断重复制造测试1至5，可获得8042控制状态。

查主板中键盘控制电路。

已确定软复位／通电；即将启动ROM.。

查主板ROM 芯片及其支持电路。

DMA初始页面寄存器读／写准备正在进行或失灵。

查主板中与DMA有关的芯片及其外围电路。

06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS寄存器的工作。

主板诊断卡常见代码含义及处理方法

主板诊断卡常见代码含义及处理方法

主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。

当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。

主板加电后，首先要对CPU进行检测，测试它各个内部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态内存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。

如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。

这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。

由于DEBUG卡的价格并不高（15元左右），因此它已成为很多DIY爱好者的必备工具之一。

BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开始显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。

需说明的是，目前市场上的主板绝大部分使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG 卡显示的代码也不同，解决问题的方法也不可一概而论。

因此我们也将分两个部分讨论。

以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RST：复位---开机或按复位开关亮一下后熄灭，复位正常。若复位灯常亮或不亮 都表示复位不正常。
IRDY：主设备准备好---有主设备信号是闪亮，否则不亮。
FRAME：帧周期---PCI槽有循环帧信号时才闪亮，平时常亮。
BIOS：基本输入/输出---主板运行时，对主板有读操作时就闪亮。
OSC：振荡---ISA插槽的主振信号，空板上电应则常亮，否则停振。
Phoenix BIOS工作流程
Phoenix POST
CPU工作---初始化芯片组---初始化I/O---初始化IDE控制器---初 始化PCI总线控制器---检测键盘控制器---检测内存---检测PCI设 备---检测显卡---显示---测试键盘---测试内存---显示错误信息--检测并口串口ISAPS/2软驱，鼠标等---检测硬盘光驱---准备引 导并初始化所有设备---加载操作系统---进系统
注意
由于主板设计的不同，有的北桥可能为集成AGP功能，如Intel的865GV北桥，但 在这样的主板上也会有类似于AGP的插槽，实际上这个槽并不是真正的AGP槽，只 是跟PCI总线的连接在一起的AGP槽外观一样的插槽，也可以使用AGP显卡，速度 慢。
判断方法：
1.假的AGP倒数第三脚是3.3V
2.看AGP槽的走线，如果通过南桥的就表示是假的AGP
2b--显卡 BIOS 北桥
常见代码
50---南桥 USB时钟信号 BIOS资料坏 每个代码都可能回事CMOS设置出错 BIOS资料坏 52---LOGO死机 ---内存坏 内存供电不稳定 刷BIOS 7F停住---直接按F1跳过 不显示 ，档7F代码，按F1可以过去---则修显卡电路 7F以后停住---都是刷BIOS 13快显示时停在13，不插显卡也是如此，拆声卡，刷BIOS
BIOS（Basic Input Output System基本输入输出系统）其实是一 些程序，他可以对主机板上所有设备进行测试和参数设定，BIOS程 序储存在ROM芯片中。它们的联系是：通过BIOS程序可以对CMOS RAM的值进行修改。
主板诊断卡指示灯含义
CLK：总线时钟---空板上电即应常亮，否则时钟信号不正常。
显Байду номын сангаас不过的故障，一般分为三类
1.不插显卡可以走完代码，插上显卡就停在上述代码处 2.不管是否插上显卡都能走完代码，但显示器不显示，喇叭提示为找到显卡 3.不管是否插上显卡都停在上述代码处，一般为BIOS或者PCI设备、南桥问题， 对于第1,2种情况，按照如下步骤进行维修
a.确定ADP或PCI-E插槽无烧伤，倒针 b.使用阻值卡测显卡插槽的工作电压，时钟复位，（有的PCI需要插上显卡才有 时钟） c.对照阻值卡说明测量显卡插槽数据地址线和控制线。

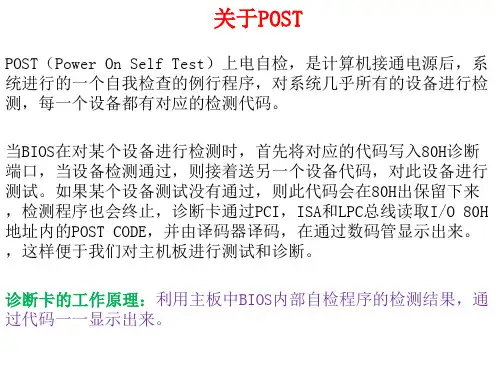

关于POST
POST（Power On Self Test）上电自检，是计算机接通电源后，系 统进行的一个自我检查的例行程序，对系统几乎所有的设备进行检 测，每一个设备都有对应的检测代码。
当BIOS在对某个设备进行检测时，首先将对应的代码写入80H诊断 端口，当设备检测通过，则接着送另一个设备代码，对此设备进行 测试。如果某个设备测试没有通过，则此代码会在80H出保留下来 ，检测程序也会终止，诊断卡通过PCI，ISA和LPC总线读取I/O 80H 地址内的POST CODE，并由译码器译码，在通过数码管显示出来。 ，这样便于我们对主机板进行测试和诊断。
常见代码
39,45---Intel945以上芯片组不插内存报警，插内存不过通常为北桥空焊 98---Intel芯片组通电后98，北桥问题 d0--BIO资料，CPU到北桥线路，IO问题 d1停住，复位的不停的闪 ，过以后后代码正常跑完---检测PCIE 异常 D1，D2，02---IO周边及相关电路 DD—845，865主板一般为南桥坏 d3 d4 d5---内存，BIOS资料 0A---键盘鼠标，IO 13---拆声卡，刷BIOS
AMI POST 大致流程
CPU工作---初始化芯片组（d0）---初始化PCI-E设备---初始化I/O （d1）---检测内存（d3）---把BIOS资料复制到内存并校验BIOS资 料（d5）---初始化PS/2键盘鼠标（0A）---检测声卡---检测显卡 （2A）---显示---初始化USB控制器（38）---测试内存---检测并 口，串口，软驱等（60）---显示错误并提示操作（85）---加载操 作系统（00）---进系统。
常见代码
C0---CPU和北桥通信异常，BIOS本身资料异常。重点检查CPU到北桥线路。 CF---CMOS电路异常，常见于NVIDIA芯片组， 44,20,50,55,70---等NV桥空焊 45---NVIDIA 主板CMOS电路异常，先检测PCIE，再检测内存 C1---44循环8次以后跳过--不认显卡。 Intel原装板跑25--刷BIOS，不跑码刷BIOS C1---内存不过 07循环跑---查IO的工作条件（2个时钟）或者I/O坏 83627 18 21脚8712 47 49 E9---Intel原装板BIOS资料错误或者BIOS CONFIG跳冒反了
诊断卡的工作原理：利用主板中BIOS内部自检程序的检测结果，通 过代码一一显示出来。
BIOS和CMOS区别与联系
CMOS（Complementary Metal Oxide Semiconductor 互补金属氧化 物半导体原指一种芯片的制程，用CMOS制作的芯片具有省电和低温 的特性，用来储存计算器的设置和系统日期时间。RTC/CMOS RAM整 合在南桥中，通过外部搭配的电池供电。因为CMOS制作的内存耗电 很低，就算计算机一两年都不开电源，CMOS中记录的值也一样可以 得到完整的保存
+-12V，+-5V：空板上电即应常亮，否则主板无此电压或短路。
3.3V：这是PCI槽特有的3.3V，空板上电即应常亮，有些板的PCI槽本身无此电压 则不亮
BIOS的分类
BIOS代码分三大品牌： AMI（D开头） AWORD（C开头）和Phoenix。不同品牌BIOS，其代 码含义不一样，检测流程也有一点点区别。
确认内存故障的检测流程
1.外观检查内存槽以及周边的电路是否有倒针，烧伤的现象 2.去除内存槽氧化层，防止内存接触不良 3.更换两条以上不同品牌的好内存，并用橡皮清洁内存的金手指部分。 4.清除CMOS或重新刷鞋BIOS，防止内存参数过高或BIOS资料错误导致内存不过。 5.AMD平台主板需要重新安装CPU或者更换CPU，一防止CPU问题导致内存不过 6.测量内存的工作电压：主供电 SPD供电 基准电压 终结电压。
常见代码
C1过去后 C3停留2秒后0D-41滴滴滴---BIOS资料坏，内存坏 IT8705的IO也会导致0D-41滴滴滴，串口芯片也会 C1--01--02---07循环---IO相关电路 D3-D6——EC-ED，C1-05-04-41滴滴滴---内存坏，BIOS资料坏，串口芯片坏， IT8705坏 C3，D8，E8---BIOS ，内存不兼容 C7代码---检测键盘鼠标故障，查键盘鼠标供电，IO周边 25代码停住 ---拔掉显卡，如果还是25---网卡，声卡，BIOS资料坏，南桥 25，26--插显卡25,26修显卡电路，不插显卡也25先刷BIOS后查网卡南桥
DDR1 DDR2在有上拉排阻的情况下使用打值法准确性很低。 电流法： 1.稳压电源调节电压到3V左右 2.稳压电压调节限流0,15A 3.稳压电源负极接主板螺丝孔 4.万用表红笔接电压正极， 5.黑笔接内存打值卡数据线 6.读取万用表电流值，偏小的线有断路，值偏大的有短路
不走CPU的代码
00，FF，C0，d0，E0，88，乱码 检修方法： （1）清洁主板，CMOS放电，查CMOS跳线， （2）查CPU跳频（频率，电压，旧板才有） （3）CPU接触不良，座氧化，座松焊，座断针。 （4）复查CPU核心供电，时钟，复位-上假负载测。 （5）CPU VTT，PG，电压是否正常 （6）测CPU的AD线对地阻值，前端总线不良， （7） BIOS程序不良，BIOS芯片坏。（测CS） （8）NB供电不正常，NB空焊或不良。 （9）I/0损坏，加焊南桥。
常见代码
2A---显卡电路 38---南桥内部的USB模块坏了 38--LOGO死机，一般为USB IDE HD声卡故障，或者南桥。 如果过了LOGO后死机，换IO，刷BIOS试试 通电后代码循环跳多次然后正常跑码---PCIE没检测到
显卡类代码
常见显卡故障代码有2A，2B ，26 ，25， C1-44 反复循环（PCIE）等 判断是否为显卡故障代码开显示器是否有显示已经小喇叭 是否报警等条件综合判定
7.测量内存的时钟
内存时钟来源 a.时钟芯片-北桥-内存（Intel平台+Intel芯片组） b.时钟芯片或NV桥-CPU-内存（AMD平台） c.时钟芯片-北桥-时钟缓冲芯片-内存（部分VIA/SIS/ATI芯片组） d.时钟芯片--内存（少数VIA芯片组主板）
SPD---DDR1 184脚 DDR2 238脚 DDR3 236脚 1.8-3.3V
3.看主板的北桥是否支持独立的AGP
内存类代码
D3 D4 C1 C3 DE E0 E1 ED A7 AF AD B0 等 跑内存代码如何判定是否内存故障的经验 1.不管插不插内存 都不报警 ---刷BIOS ，检测SMBDATA SMBCLK 2.不管插不插内存都会报警 --刷BIOS，查内存的主工作条件（南桥未识别到内 存） 3.不插内存会报警 插上内存后不报警--刷BIOS 查内存的数据地址线。
不走显卡
25，26，41，7F，4E，13，2A，2b 检修方法： （1）清洁主板，CMOS放电. （2）查显卡接触不良，槽氧化，金手指是否氧化。 （3）查显卡槽供电，时钟，复位。（2A，2b） （4） BIOS程序不良，BIOS芯片坏。（41） （5）北桥空焊或北桥供电不良。 （6）VGA接口电路损坏。 （7）加焊北桥，拆除外围接口芯片。
