主板检测卡

电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

1．检测卡跑00，CO，CF,FF或D1缘故：CPU插槽脏。

针足坏，接触不行。

CPU，内存超频了。

CPU供电不良。

某芯片发热，硬件某局部资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2.C1，C2，C6，C7或E1：内存接触不良，〔用镊子划〕。

测内存工作电压〔SDRAM3.3V，DDR2.5和1.6V。

〕测时钟CPU旁排阻是否有损坏。

测CPU地址线和数据线。

北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有能够解决咨询题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决咨询题.PCB断线,板上粘有导电物南桥坏.：瞧内存电压,清CMOS,北桥坏北桥咨询题.'8.跑0D后不亮:外频,倍频跳线：I/O错,南北桥,BIOS坏：12.跑R6代码:13.跑R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU没有工作.插槽脏,针足坏15D5：是内存旁边的3极管坏了--诊断卡代码表特别代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，那么主板ok。

②要是将cmos中设置无错误，那么不严重的故障可不能碍事bios自检的接着，而最终出现"00"或"ff"。

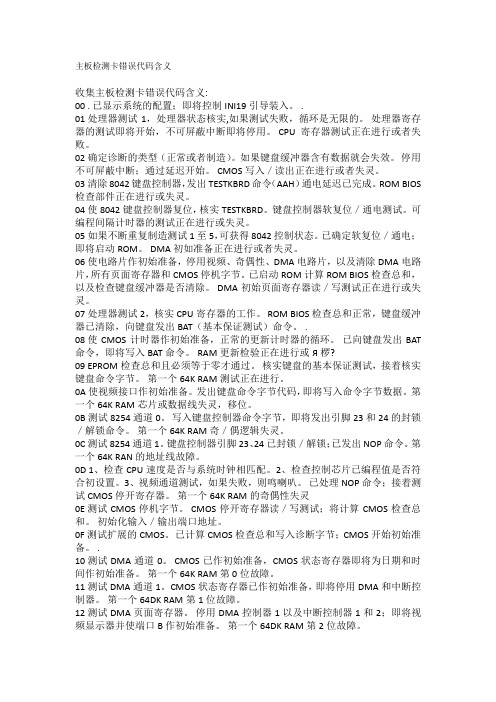

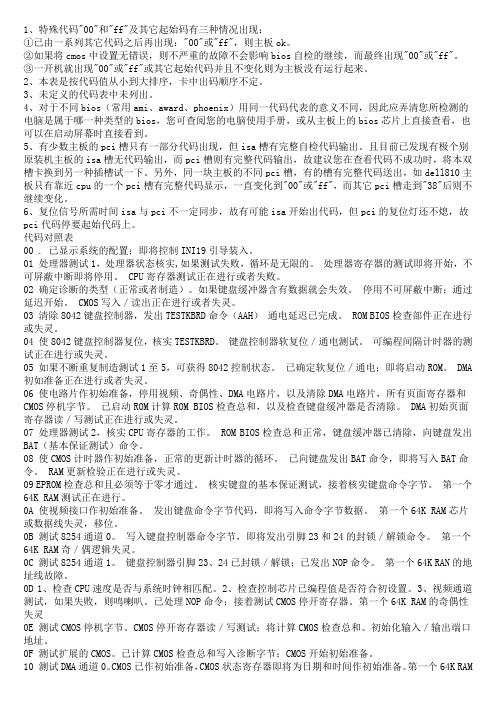

主板检测卡错误代码含义收集主板检测卡错误代码含义:00 . 已显示系统的配置；即将控制INI19引导装入。

.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失败。

02 确定诊断的类型（正常或者制造）。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断；通过延迟开始。

CMOS写入／读出正在进行或者失灵。

03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。

ROM BIOS 检查部件正在进行或失灵。

04 使8042键盘控制器复位，核实TESTKBRD。

键盘控制器软复位／通电测试。

可编程间隔计时器的测试正在进行或失灵。

05 如果不断重复制造测试1至5，可获得8042控制状态。

已确定软复位／通电；即将启动ROM。

DMA初如准备正在进行或者失灵。

06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。

已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。

DMA初始页面寄存器读／写测试正在进行或失灵。

07 处理器测试2，核实CPU寄存器的工作。

ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。

.08 使CMOS计时器作初始准备，正常的更新计时器的循环。

已向键盘发出BAT 命令，即将写入BAT命令。

RAM更新检验正在进行或Я椤?09 EPROM检查总和且必须等于零才通过。

核实键盘的基本保证测试，接着核实键盘命令字节。

第一个64K RAM测试正在进行。

0A 使视频接口作初始准备。

发出键盘命令字节代码，即将写入命令字节数据。

第一个64K RAM芯片或数据线失灵，移位。

0B 测试8254通道0。

写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。

第一个64K RAM奇／偶逻辑失灵。

主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。

当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。

主板加电后，首先要对CPU进展检测，测试它各个部存放器是否正常；接着BIOS将对CPU中其他所有的存放器进展检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。

如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。

这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。

由于DEBUG卡的价格并不高〔15元左右〕，因此它已成为很多DIY爱好者的必备工具之一。

BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开场显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。

需说明的是，目前市场上的主板绝大局部使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG卡显示的代码也不同，解决问题的方法也不可一概而论。

因此我们也将分两个局部讨论。

以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。

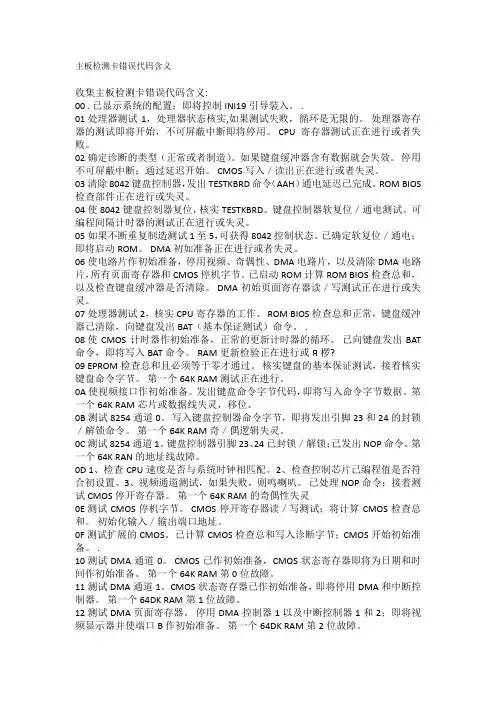

主板检测卡错误代码含义收集主板检测卡错误代码含义:00 . 已显示系统的配置；即将控制INI19引导装入。

.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失败。

02 确定诊断的类型（正常或者制造）。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断；通过延迟开始。

CMOS写入／读出正在进行或者失灵。

03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。

ROM BIOS 检查部件正在进行或失灵。

04 使8042键盘控制器复位，核实TESTKBRD。

键盘控制器软复位／通电测试。

可编程间隔计时器的测试正在进行或失灵。

05 如果不断重复制造测试1至5，可获得8042控制状态。

已确定软复位／通电；即将启动ROM。

DMA初如准备正在进行或者失灵。

06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。

已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。

DMA初始页面寄存器读／写测试正在进行或失灵。

07 处理器测试2，核实CPU寄存器的工作。

ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。

.08 使CMOS计时器作初始准备，正常的更新计时器的循环。

已向键盘发出BAT 命令，即将写入BAT命令。

RAM更新检验正在进行或Я椤?09 EPROM检查总和且必须等于零才通过。

核实键盘的基本保证测试，接着核实键盘命令字节。

第一个64K RAM测试正在进行。

0A 使视频接口作初始准备。

发出键盘命令字节代码，即将写入命令字节数据。

第一个64K RAM芯片或数据线失灵，移位。

0B 测试8254通道0。

写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。

第一个64K RAM奇／偶逻辑失灵。

主板检测卡使用方法主板侦错卡是一种专业硬件故障检测设备，利用其自身的硬件电路读取80H地址内的POST CODE，并经译码器译码，最后由数码LED指示灯将代码一一显示出来，其原理与POST自检是一致。

这样就可以通过DEBUG卡上显示的16进制代码判断问题出在硬件的那一部分，而不用仅依靠计算机主板那几声单调的警告声来粗略判断硬件错误了。

而且由于侦错卡是利用自身的BIOS POST程序，来读取诊断端口的POST代码，因此不受主板BIOS芯片限制，可以在主板BIOS损坏的情况下，正常诊断；并且利用侦错卡自身的发光二级管，来显示各组电压工作状态。

通过它可知道硬件检测没有通过的是内存还是CPU，或者是其他硬件，方便直观地解决棘手的主板问题。

目前的主板侦错卡通常带有ISA和PCI两种接口，可以方便的使用在任何一种主板，而且插反后不会烧毁主板或侦错卡（非常适合于初级用户）；卡上有两位数字LDE提示灯；倘若电脑无法启动时将其插入故障主板的相应插槽中，接通电源后，根据LED指示灯最后停滞的数字，参照随卡附带的故障列表手册，就能知道主板故障所在。

而且最新的侦错卡，可以通过侦错卡的主板运行检测灯，方便的检测出是主板本身的故障，还是主板上其它硬件的故障。

如何使用主板侦错卡？首先把DEBUG卡插到故障主板上，CPU、内存、扩充卡都不插，只插上主板的电源，此时，主振灯应亮，否则主板不起振；复位信号灯应亮半秒种后熄灭，若不亮，则主板无复位信号而不能用，如果常亮，则主板总处于复位状态，无法向下进行，初学者常把加速开关线当成复位线插到了复位插针上，导致复位灯常亮，复位电路损坏也会导致此故障；分频信号灯应亮，否则说明分频部分有故障；+5V、-5V、+12V、-12V（新式卡多了+3V、-3V）四个（六个）电源指示灯应足够亮，不亮或亮度不够，说明开关电源输出不正常，或者是主板对电源短路或开路；BIOS信号灯因无CPU不亮是正常的，但若插上完好的CPU后，BIOS 灯应无规则的闪亮，否则说明CPU坏或跳线不正确或主板损坏。

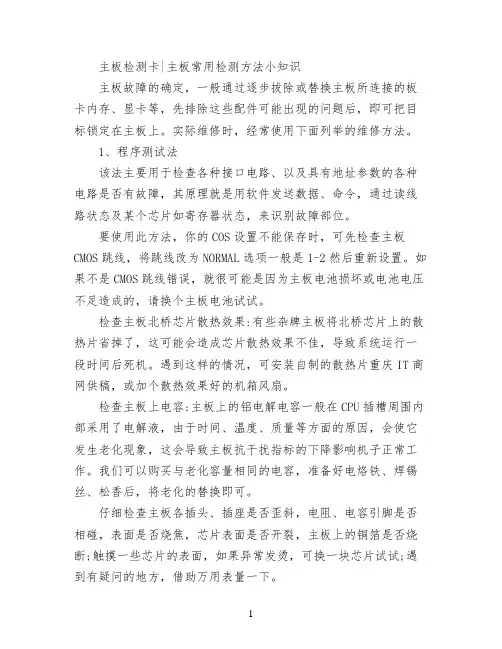

主板检测卡|主板常用检测方法小知识主板故障的确定，一般通过逐步拔除或替换主板所连接的板卡内存、显卡等，先排除这些配件可能出现的问题后，即可把目标锁定在主板上。

实际维修时，经常使用下面列举的维修方法。

1、程序测试法该法主要用于检查各种接口电路、以及具有地址参数的各种电路是否有故障，其原理就是用软件发送数据、命令，通过读线路状态及某个芯片如寄存器状态，来识别故障部位。

要使用此方法，你的COS设置不能保存时，可先检查主板CMOS跳线，将跳线改为NORMAL选项一般是1-2然后重新设置。

如果不是CMOS跳线错误，就很可能是因为主板电池损坏或电池电压不足造成的，请换个主板电池试试。

检查主板北桥芯片散热效果:有些杂牌主板将北桥芯片上的散热片省掉了，这可能会造成芯片散热效果不佳，导致系统运行一段时间后死机。

遇到这样的情况，可安装自制的散热片重庆IT商网供稿，或加个散热效果好的机箱风扇。

检查主板上电容:主板上的铝电解电容一般在CPU插槽周围内部采用了电解液，由于时间、温度、质量等方面的原因，会使它发生老化现象，这会导致主板抗干扰指标的下降影响机子正常工作。

我们可以购买与老化容量相同的电容，准备好电烙铁、焊锡丝、松香后，将老化的替换即可。

仔细检查主板各插头、插座是否歪斜，电阻、电容引脚是否相碰，表面是否烧焦，芯片表面是否开裂，主板上的铜箔是否烧断;触摸一些芯片的表面，如果异常发烫，可换一块芯片试试;遇到有疑问的地方，借助万用表量一下。

6、静态/动态测量法静态测量法：让主板暂停在某一特写状态下，根据电路逻辑原理或芯片输出与输入之间的逻辑关系，用万用表或逻辑笔测量相关点电平，来分析判断故障原因。

动态测量分析法：编制专用论断程序或人为设置正常条件，在机器运行过程中，用示波器测量观察有关组件的波形，并与正常的波形进行比较，以便判断故障部位。

由于主板上的控制逻辑集成度越来越高，因此其逻辑正确性，已经很难通过测量来判断。

建议你先判断逻辑关系简单的芯片及阻容元件，然后再将故障集中在逻辑关系难以判断的大规模集成电路芯片。

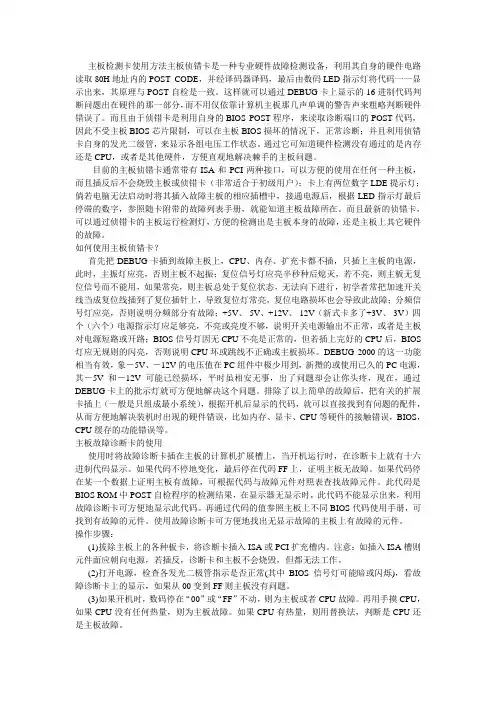

电脑主板检测卡使用方法主板侦错卡是一种什么检测工具？主板侦错卡是一种专业硬件故障检测设备，利用其自身的硬件电路读取80H地址内的POST CODE，并经译码器译码，最后由数码LED指示灯将代码一一显示出来，其原理与POST 自检是一致。

如此就能够通过DEBUG卡上显示的16进制代码判定咨询题出在硬件的那一局部，而不用仅依靠计算机主板那几声单调的警告声来粗略判定硬件错误了。

而且由于侦错卡是利用自身的BIOSPOST程序，来读取诊断端口的POST代码，因此不受主板BIOS芯片限制，能够在主板BIOS 损坏的情况下，正常诊断；同时利用侦错卡自身的发光二级管，来显示各组电压工作状态。

通过它可明白硬件检测没有通过的是内存依然CPU，或者是其他硬件，方便直瞧地解决棘手的主板咨询题。

目前的主板侦错卡通常带有ISA和PCI两种接口，能够方便的使用在任何一种主板，而且插反后可不能烧毁主板或侦错卡〔特不适合于初级用户〕；卡上有两位数字LDE提示灯；倘假设电脑无法启动时将其插进故障主板的相应插槽中，接通电源后，依据LED指示灯最后停滞的数字，参照随卡附带的故障列表手册，就能明白主板故障所在。

而且最新的侦错卡，能够通过侦错卡的主板运行检测灯，方便的检测出是主板本身的故障，依然主板上其它硬件的故障。

如何使用主板侦错卡？首先把DEBUG卡插到故障主板上，CPU、内存、扩充卡都不插，只插上主板的电源，如今，主振灯应亮，否那么主板不起振；复位信号灯应亮半秒种后熄灭，假设不亮，那么主板无复位信号而不能用，假如常亮，那么主板总处于复位状态，无法向下进行，初学者常把加速开关线当成复位线插到了复位插针上，导致复位灯常亮，复位电路损坏也会导致此故障；分频信号灯应亮，否那么讲明分频局部有故障；+5V、-5V、+12V、-12V〔新式卡多了+3V、-3V〕四个〔六个〕电源指示灯应足够亮，不亮或亮度不够，讲明开关电源输出不正常，或者是主板对电源短路或开路；BIOS信号灯因无CPU不亮是正常的，但假设插上完好的CPU后，BIOS灯应无规那么的闪亮，否那么讲明CPU坏或跳线不正确或主板损坏。

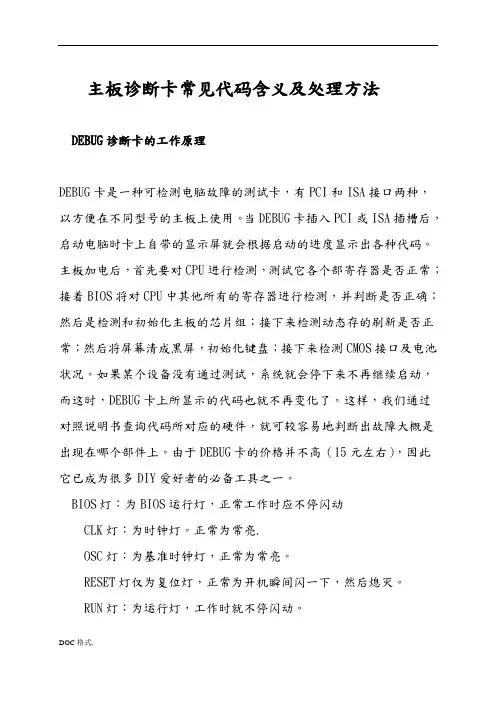

主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。

当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。

主板加电后，首先要对CPU进行检测，测试它各个部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。

如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。

这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。

由于DEBUG卡的价格并不高（15元左右），因此它已成为很多DIY爱好者的必备工具之一。

BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开始显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。

需说明的是，目前市场上的主板绝大部分使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG卡显示的代码也不同，解决问题的方法也不可一概而论。

因此我们也将分两个部分讨论。

以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。

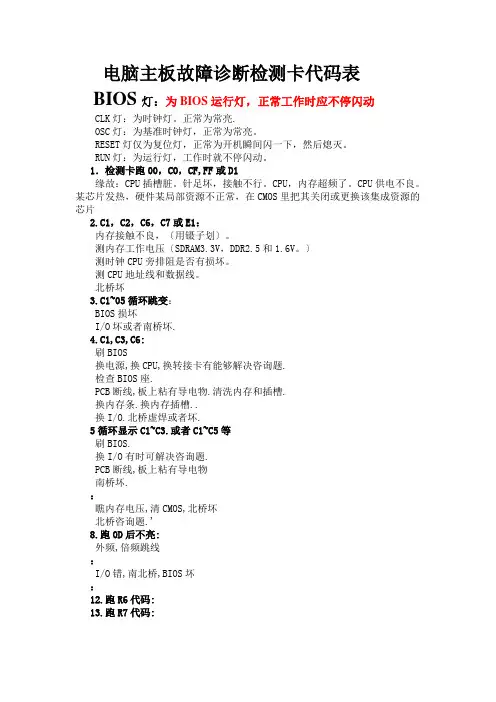

电脑主板故障诊断检测卡代码电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或者D1原因：CPU插槽脏。

针脚坏，接触不好。

CPU，内存超频了。

CPU供电不良。

某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或者更换该集成资源的芯片2. C1，C2，C6，C7或者E1：内存接触不良，（用镊子划）。

测内存工作电压（SDRAM 3.3V，DDR 2.5与1.6V。

）测时钟CPU旁排阻是否有损坏。

测CPU地址线与数据线。

北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有能够解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存与插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者者坏.5循环显示C1~C3.或者者C1~C5等刷BIOS.换I/O有的时候可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除BIOS.时钟发生器不良.北桥供电不正常或者者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑R7代码:显卡初始化没有完成.是内存错,或者者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"与"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或者"ff"，则主板ok。

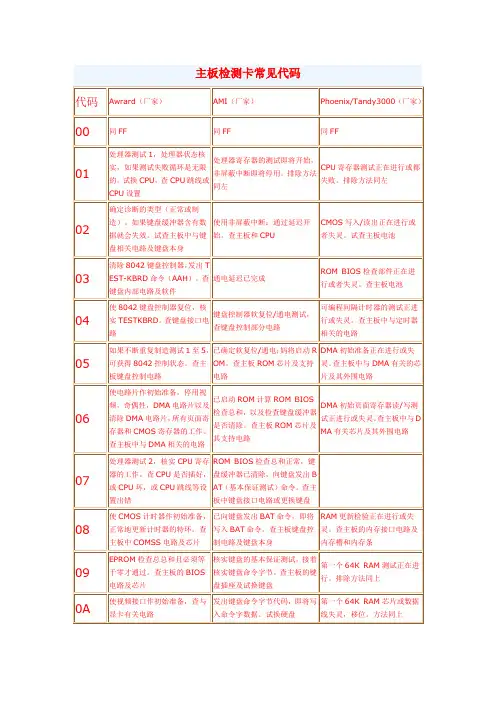

主板检测卡常见代码代码Awrard（厂家）AMI（厂家）Phoenix/Tandy3000（厂家）00 同FF 同FF 同FF01 处理器测试1，处理器状态核实，如果测试失败循环是无限的。

试换CPU，查CPU跳线或CPU设置处理器寄存器的测试即将开始，非屏蔽中断即将停用。

排除方法同左CPU寄存器测试正在进行或都失败。

排除方法同左02 确定诊断的类型（正常或制造）。

如果键盘缓冲器含有数据就会失效。

试查主板中与键盘相关电路及键盘本身使用非屏蔽中断：通过延迟开始。

查主板和CPUCMOS写入/读出正在进行或者失灵。

试查主板电池03 清除8042键盘控制器，发出TEST-KBRD命令（AAH）。

查键盘内部电路及软件通电延迟已完成ROM BIOS检查部件正在进行或者失灵。

查主板电池04 使8042键盘控制器复位，核实TESTKBRD。

查键盘接口电路键盘控制器软复位/通电测试，查键盘控制部分电路可编程间隔计时器的测试正进行或失灵。

查主板中与定时器相关的电路05 如果不断重复制造测试1至5，可获得8042控制状态。

查主板键盘控制电路已确定软复位/通电；妈将启动ROM。

查主板ROM芯片及支持电路DMA初始准备正在进行或失灵。

查主板中与DMA有关的芯片及其外围电路06 使电路片作初始准备，停用视频，奇偶性，DMA电路片以及清除DMA电路片，所有页面寄存器和CMOS寄存器的工作。

查主板中与DMA相关的电路已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。

查主板ROM芯片及其支持电路DMA初始页面寄存器读/写测试正进行或失灵。

查主板中与DMA有关芯片及其外围电路07 处理器测试2，核实CPU寄存器的工作。

查CPU是否插好，或CPU坏，或CPU跳线等设置出错ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。

查主板中键盘接口电路或更换键盘08 使CMOS计时器作初始准备，正常地更新计时器的特环。
