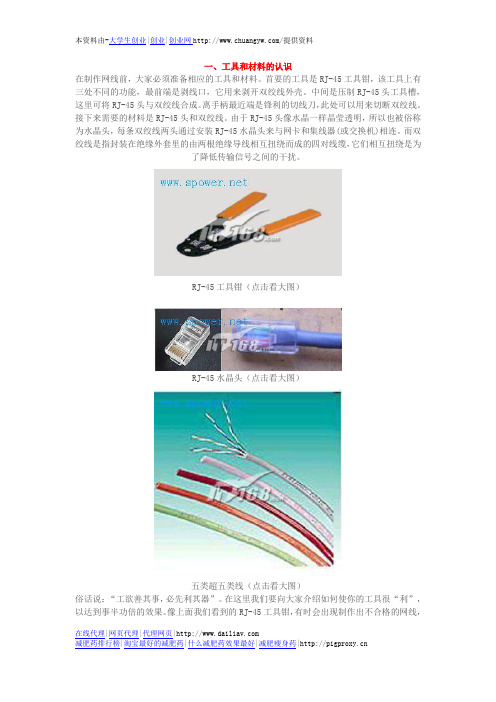

一、工具和材料的认识在制作网线前，大家必须准备相应的工具和材料。
首要的工具是RJ-45工具钳，该工具上有三处不同的功能，最前端是剥线口，它用来剥开双绞线外壳。
中间是压制RJ-45头工具槽，这里可将RJ-45头与双绞线合成。
离手柄最近端是锋利的切线刀，此处可以用来切断双绞线。
接下来需要的材料是RJ-45头和双绞线。
由于RJ-45头像水晶一样晶莹透明，所以也被俗称为水晶头，每条双绞线两头通过安装RJ-45水晶头来与网卡和集线器(或交换机)相连。
而双绞线是指封装在绝缘外套里的由两根绝缘导线相互扭绕而成的四对线缆，它们相互扭绕是为了降低传输信号之间的干扰。
RJ-45工具钳（点击看大图）RJ-45水晶头（点击看大图）五类超五类线（点击看大图）俗话说：“工欲善其事，必先利其器”。
在这里我们要向大家介绍如何使你的工具很“利”，以达到事半功倍的效果。
像上面我们看到的RJ-45工具钳，有时会出现制作出不合格的网线，在线代理|网页代理|代理网页|这是因为工具钳的齿口没有对准水晶头上的金属片，从而导致金属片不能与网线正确接触，因此就出现网线连不通等现象。
所以在选择RJ-45工具钳时，一定要注意工具钳压下来后它上面的每个齿口都能与水晶头上的金属片一一对应好，这样才能保证制作出合格的网线二标准网线制作下面向大家介绍了常用的T568A、T568B国际标准网线制作方法，希望无论是初学者还是网络老手都能够按照标准的方法去制作网线，这样对以后网络的维护会带来许多便利。
正线（标准568B）：两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格。
制作步骤如下：步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过100米。
然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。
有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。
网络线接头（RJ45）制作方法经常有朋友问我一些关于网线的问题，在和他们的交流中发现，关于网线的错误极具普遍性，根源在于做线的人没理解原理，所以我觉得有必要写点东西把这方面做一个细致的澄清。
首先说一下差分方式传输。
所谓差分方式传输，就是发送端在两条信号线上传输幅值相等相位相反的电信号，接收端对接受的两条线信号作减法运算，这样获得幅值翻倍的信号。
其抗干扰的原理是：假如两条信号线都受到了同样（同相、等幅）的干扰信号，由于接收端对接收的两条线中的信号作减法运算，因此干扰信号被基本抵消，那么怎样才能保证两条信号线受到的干扰信号尽量是同相、等幅的呢？办法之一是可以将两根线扭在一起，按照电磁学的原理分析出：可以近似地认为两条信号线受到的干扰信号是同相、等幅的。
两条线绞在一起后，既会抵抗外界的干扰也会防止自己去干扰别人。
一般常用的就是双绞线。
大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网,网线由一定距离长的双绞线与RJ45水晶头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线，超五类，目前甚至已有六类以上的线。
三类双绞线在LAN中常用作为10兆bps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。
五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
超五类双绞线理论上可以用于千兆bps，而六类线是千兆bps网络的主流线缆，目前六类双绞线的市场正在逐步扩大。
做好的网线要将RJ45水晶头接入网卡或交换机，路由器等网络设备的RJ45插座内。

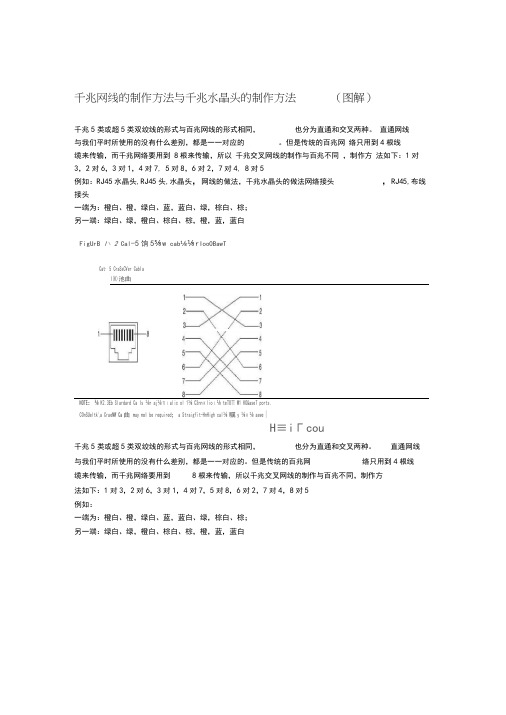

千兆网线的制作方法与千兆水晶头的制作方法（图解）千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。
直通网线与我们平时所使用的没有什么差别，都是一一对应的。
但是传统的百兆网络只用到4根线缆来传输，而千兆网络要用到8根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7, 5对8，6对2，7对4, 8对5例如：RJ45水晶头,RJ45头,水晶头，网线的做法，千兆水晶头的做法网络接头，RJ45,布线接头一端为：橙白、橙，绿白、蓝，蓝白、绿，棕白、棕；另一端：绿白、绿，橙白、棕白、棕，橙，蓝，蓝白FigUrB l∖2 Cal-5饷5⅝w cab⅛⅛r IooOBawTCat∙5 CraSsCVer CabIaI(K)池曲NOTE：⅜K2.3Eb Slardard Ca Is ⅛r aj⅛πιalic ol 1⅛ C3nnκlioι⅛ teTO∏ M1 KO&aseT ports.a CraeMW Ca曲may nol be required； a Straigfit-HnHigh cal⅛瞩y ⅛κ⅛ aswe∣COnSUeltk llH≡iΓcou千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。
直通网线与我们平时所使用的没有什么差别，都是一一对应的。
但是传统的百兆网络只用到4根线缆来传输，而千兆网络要用到8根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5例如：一端为：橙白、橙，绿白、蓝，蓝白、绿，棕白、棕；另一端：绿白、绿，橙白、棕白、棕，橙，蓝，蓝白12. AVAYA(CommScope)单层结构，处理好十字芯，套好扣环，导入导线框架扣好，裁齐. 尾扣在测试通过后用502固定死,外套也要用502固定死.全过程要小心，仔细, 开绞距离越短越好1. 千兆主干交换机，接千兆分交换机，用什么线？2. 千兆主干交换机，接百兆分交换机，用什么线?六类线(CAT6)3. 千兆主干交换机，接新服务器，用什么线？4. 千兆主干交换机，接老服务器，用什么线？5.千兆分交换机，接新机器，用什么线？.预算多就用六类线(CAT6),起码要用超五类(CAT5E).6. 百兆分交换机，接旧机器，用什么线？用超五类 .原来有可以不动，质量太差的话剪掉 ,全新布过超五类(CAT5E),以上六类线配六类头，超五类配合屏蔽头(也不贵)，保证线和头都要正品！!！超五类头用AMP 压线钳压制，六类头用机压或自做工具压制.线序均按照568B 顺序排列，然 后用相关检测工具进行测试。

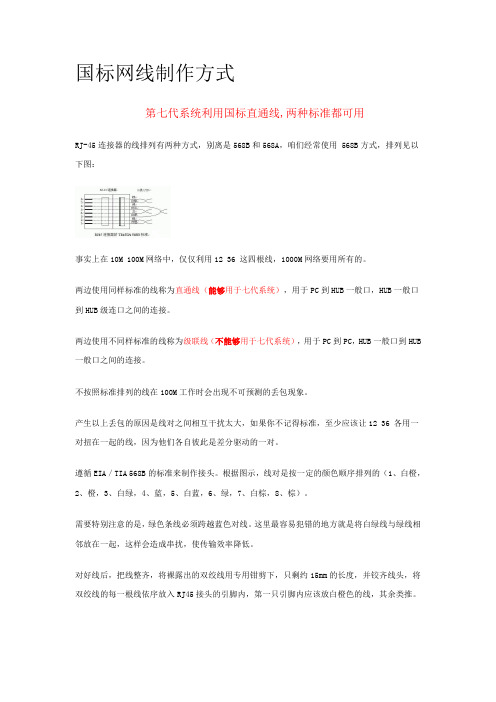

国标网线制作方式第七代系统利用国标直通线,两种标准都可用RJ-45连接器的线排列有两种方式，别离是568B和568A，咱们经常使用 568B方式，排列见以下图：事实上在10M 100M网络中，仅仅利用12 36 这四根线，1000M网络要用所有的。
两边使用同样标准的线称为直通线（能够用于七代系统），用于PC到HUB一般口，HUB一般口到HUB级连口之间的连接。
两边使用不同样标准的线称为级联线（不能够用于七代系统），用于PC到PC，HUB一般口到HUB 一般口之间的连接。
不按照标准排列的线在100M工作时会出现不可预测的丢包现象。
产生以上丢包的原因是线对之间相互干扰太大，如果你不记得标准，至少应该让12 36 各用一对扭在一起的线，因为他们各自彼此是差分驱动的一对。
遵循EIA／TIA 568B的标准来制作接头。
根据图示，线对是按一定的颜色顺序排列的（1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕）。
需要特别注意的是，绿色条线必须跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
对好线后，把线整齐，将裸露出的双绞线用专用钳剪下，只剩约15mm的长度，并铰齐线头，将双绞线的每一根线依序放入RJ45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推。
确信双绞线的每根线已经放置正确以后，就能够够用RJ45压线钳压接RJ45接头。
因为网卡与集线器之间是直接对接，因此另一端RJ45接头的引脚接法完全一样。
完成后的连接线两头的RJ45接头要完全一致。
最后用测试仪测试一下。
这样RJ-45头就制作完成了。
在进行间HUB级连(或PCl连PC时)，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。
如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。

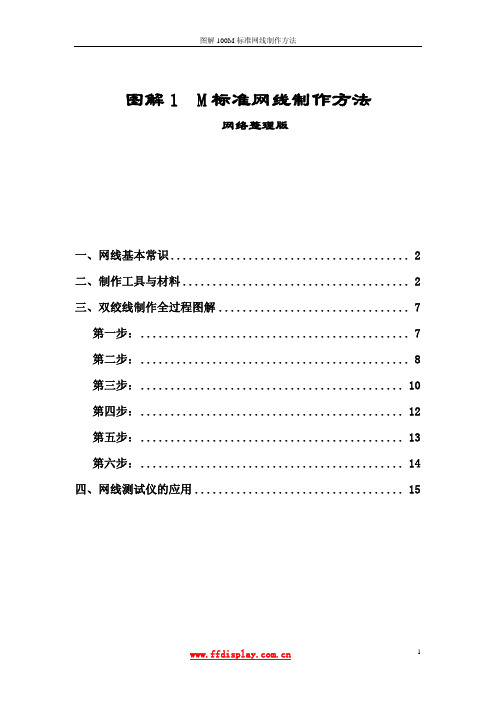

图解100M标准网线制作方法网络整理版一、网线基本常识 (2)二、制作工具与材料 (2)三、双绞线制作全过程图解 (7)第一步： (7)第二步： (8)第三步： (10)第四步： (12)第五步： (13)第六步： (14)四、网线测试仪的应用 (15)一、网线基本常识局域网内组网使用最为广泛的网线为双绞线（Twisted-PairCable；TP），一般常用的双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。
双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。
另外，按是否屏蔽可分为屏蔽（ShieldedTwicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线，目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。
屏蔽的双绞线外面包有一层屏蔽用的金属膜，它的抗干扰性能好些，但应用的条件比较苛刻，不是用了屏蔽的双绞线，在抗干扰方面就一定强于非屏蔽双绞线。
屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。
所以，要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。
事实上，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至远不如非屏蔽双绞线UTP，所以，除非有特殊需要，通常在综合布线系统中只采用非屏蔽双绞线。
二、制作工具与材料在制作的过程中，我们必须要用到一些制作的辅助工具和材料。
在此，我们先为大家介绍一些这些工具和材料。
在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的工具不仅仅是压线自用，钳上还具备着很多“好本领”。
压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上图的这把为例，该工具上有三处不同的功能。
网线有两种做法，一种是交叉线，一种是平行线交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕你可以注意下，两种做法的差别就是橙色和绿色对换而已。
如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑其实我们用的网线标准接法是568B 白橙- 橙-白绿-蓝- 白蓝- 绿-白棕- 棕其实真正通信的只有四芯，1- 2 -3 -6 只要你把白橙- 橙- 白绿-绿四组芯线插入相应的线槽中，并可通信，但这最大通信在10M 我们生活中100M 根本就达不到，一网线接四个水晶头的做法，是很可行的如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时45水晶头连接方法水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；/ }福州拼客论坛B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
三、HUB连HUB （上网设备连接上网设备）1 } A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。
直通网线与我们平时所使用的没有什么区别，都是一一对应的。
但是传统的百兆网络只用到 4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。
1. 直通RJ-45接头的制作第1步：先把4对芯线一字并排排列，然后再把每对芯线分开（此时注意不跨线排列，也就是说每对芯线都相邻排列），并按统一的排列顺序（如左边统一为主颜色芯线，右边统一为相应颜色的花白芯线）排列。
注意每条芯线都要拉直，并且要相互分开并列排列，不能重叠。
然后用网线钳垂直于芯线排列方向剪齐（不要剪太长，只需剪齐即可），如下图所示。
自左至右编号的顺序我们定为“1.2.3.4.5.6.7.8”。
第2步：左手水平握住水晶头（塑料扣的一面朝下，开口朝右），然后把剪齐、并列排列的8条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲（因为水晶头是透明的，所以可以从水晶头有卡位的一面可以清楚地看到每条芯线所插入的位置）。
第3步：确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中，如下图所示。
因缺口结构与水晶头结构一样，一定要正确放入才能使后面压下网线钳手柄时所压位置正确。
水晶头放好后即可压下网线钳手柄，一定要使劲，使水晶头的插针都能插入到网线芯线之中，与之接触良好。
至此，这个RJ-45头就压接好了。
按照相同的方法制作双绞线的另一端水晶头，要注意的是芯线排列顺序一定要与另一端的顺序完全一样，这样整条网线的制作就算完成了。
二、网线的跳线规则以上我们所介绍的是最简单的直通网线制作方法，这类网线通常只用于从集线器（交换机）、墙上信息模块到工作站的连接，并且并不是一种最理想的制作方法。
主要原因是这种网线制作没有考虑到相互芯线之间串扰，在高速网络（如100Mbps以上网络）中影响更大。
为此IEEE标准委员会制定了几种特定用途的跳线方法，下面分别介绍。
双绞线在网络中的接线标准有以下几种：（1）一一对应接法。
即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。
但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列。
网线制作标准及记忆方法网线制作标准大家知道，网线的制作方式对网络传输速度的影响是非常大的，如果不按照正规的标准制作时，那么来自网线自身的背景噪音以及内部串扰就会降低网络传输速度。
为了尽可能地避免这方面的影响，你一定要按照T568A标准和T568B 标准制作网线。
RJ45双绞线内有8根电线，分为4对，每一对就是一对双绞线，依次为：（橙，白橙）；（绿，白绿）；（棕，白棕）；（蓝，白蓝）。
（"白橙"指白线上有橙色的色点，其余类似）。
在使用T586A标准制作网线时，应该将RJ-45水晶头的弹片朝下放置，然后按照从左到右的顺序，将双绞线的“绿白”、“绿”、“橙白”、“蓝”、“蓝白”、“橙”、“棕白”、“棕”线插入到RJ-45水晶头中；在使用T586B标准制作网线时，应该将RJ-45水晶头的弹片朝下放置，然后按照从左到右的顺序，将双绞线的“橙白”、“橙”、“绿白”、“蓝”、“蓝白”、“绿”、“棕白”、“棕”线插入到RJ-45水晶头中。
而且在制作网线的过程中，必须遵循“同类”交叉、“异类”直通的原则来进行。
例如，网卡与网卡直接连接，交换机与交换机直接连接，集线器与集线器直接连接等，都属于“同类”连接，因此你就必须使用交叉的连接法制作网线；在制作交叉型网线时，网线一端的RJ-45水晶头中的导线顺序必须按照T568A标准制作，网线另一端的RJ-45水晶头中的导线顺序必须按照T568B标准制作。
此外，网卡与交换机直接连接，网卡与集线器直接连接等，都属于“异类”连接，所以你就必须使用直通的连接法制作网线；在制作直通型网线时，网线一端的RJ-45水晶头无论是按T568B标准制作或T568A标准制作都可以，不过另外异端也必须按照相同标准来制作。
网线分两种：正线和反线。
1、反线，即交叉线，（568A）：一端从左至右为：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端从左至右：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕。
网线水晶接头各种法(带图）普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。
一要网线有两个水晶头，不同的网线，水晶头的做法不一样。
水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个56 8A和一个568B两个水晶头组成。
不同设备则是由一个两个568A或者568B的水晶头组成。
以下是两种水晶头的排线方法：568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧. 网线接法水晶头金属面对自己，从左到右为1－8标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
对等网线(又叫交叉线)的做法 一台IP设置为: 192.168.1.1 子码:255.255.255.0 另一台: 192.168.1.2 子码:255.255.255.0 再共享你的文件夹,到网上邻居就能找到了,或者直接在'运行'里输入: \\192.168.0.1 打开另一台(假设你的是192.168.0.2这台电脑). 做一根网线对接两台电脑,对等网线(又叫交叉线)的做法: 一头是:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕 另一头:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕 就可以直接连两台电脑的网卡了 其实网线的做法有很多种，只是为了统一管理，才出现国标1或2等，相等网线的做法是只要两边有4条线相同就可以联网了，其余4根起屏蔽作用。两根传输两根接收吗？ 对等网线的做法是相反的，就象上面那位说是交叉的，它是专门用于两台机器联网的，传输的话跟相等网线相反。 双机直连网线做法及网线制作知识 如果是双机直联，必须使用交叉网线（实际上就是1236四根线交叉），实际上电信ADSL所提供的那根网线就是这种网线，其两头的排列方式分别为：1 2 3 4 5 6 7 8 3 6 1 4 5 2 7 8 如果是使用简易网线测量仪，其灯跳顺序应为：12→45→78→36→12，下面更详细的再说一遍： 一端： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕（12345678） 1 2 3 4 5 6 7 8 一端： 白绿／绿／白橙／蓝／白蓝／橙／白棕／棕（36145278） 3 6 1 4 5 2 7 8 你也可以把4578四根线也交叉，即： 1 2 3 4 5 6 7 8 3 6 1 7 8 2 4 5 直连网线和交叉网线的制作与应用 直连网线和交叉网线的制作与应用(交叉线)一头是T-586A的标准另一头是T-568B的标准才可以两台计算机直接相连(网卡对网卡) 普通的网线(直通线)两头一般都是T-568B标准的 所以:需要一根专门制作的网线,或者手头有空余的线改一下也可以(只改一个头) 做水晶头的时候，另一头要把 第1根和第3根对调，第2根和第6根对调 有关交叉线和直通线: 568A的排线顺序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。 568B则为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。 交叉线是指：一端是568A标准，另一端是568B标准的双绞线。 直通线则指：两端都是568A或都是568B标准的双绞线。 交叉线的顺序:一头:从左到右:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。另一头:从左到右:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。 直通线的顺序:两头一样(从左到右)两头全是:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕/或者两头全是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。 使用直通线的情况： 1. 将交换机或HUB与路由器连接； 2. 计算机（包括服务器和工作站）与交换机或HUB连接。 使用交叉线的情况： 交换机与交换机之间通过UPLINKS口连接； 2． HUB与交换机连接； 3． HUB与HUB之间连接； 4． 两台PC直接相连(网卡对网卡)； 5． 路由器接口与其它路由器接口的连接； 6． Ethernet接口的ADSL Modem连接到PC机的网卡接口。 简单点就是说，同一层设备相连用交叉线，不同一层设备相连用直连线。 或者说，如果两个端口的类型相同，就使用交叉线；如果两个端口类型不同，则使用直连线。至于两台计算机直接相连后的设置: 用正确的网线连好以后,自动获取IP也可以,配置一下家庭网络向导 或者把两台机器的IP分别设置成:192.168.0.1和192.168.0.2(类似即可) 就可以传数据了。 一、关于双绞线做法的两种国际标准 双绞线做法有两种国际标准，分别是EIA/TIA568A和EIA/TIA568B。下面我们首先来看看它们的连接方式，见下图：
引脚顺序 介质直接连接信号 双绞线绕对的排列顺序 1 TX+（传输） 白绿 2 TX-（传输） 绿 3 RX+（接收） 白橙 4 没有使用 蓝 5 没有使用 白蓝 6 RX-（接收） 橙 7 没有使用 白棕 8 没有使用 棕 引脚顺序 介质直接连接信号
双绞线绕对的排列顺序
1 TX+（传输） 白橙 2 TX-（传输） 橙 3 RX+（接收） 白绿 4 没有使用 蓝 5 没有使用 白蓝 6 RX-（接收） 绿 7 没有使用 白棕 8 没有使用 棕 （EIA/TIA568A标准） （EIA/TIA568B标准） 实际上标准接法EIA/TIA568A和EIA/TIA568B二者并没有本质的区别，只是颜色上的区别 ，用户需要注意的只是在连接两个水晶头时必须保证： 1,2 线对是一个绕对； 3,6 线对是一个绕对； 4,5 线对是一个绕对； 7,8 线对是一个绕对； 双绞线中4/5，7/8这四根线没有定义。而具体做线时，往往不注意接成了1、2、3、4（在前几年做NOVELL网连接10M网络时就是这样连接的，但10M网络相对而言带宽窄，连通性好，故连接成1、2、3、4也可以互访）。由于100M的高带宽，再连成1、2、3、4就不能很好地工作了。要命的是，该故障的表现方式不尽相同：有的计算机在进行连接后，网卡和集线器/交换机上的指示灯均正常点亮；有的计算机却是网卡上的指示灯正常亮，而集线器/交换机端的指示灯闪烁，从而增加了排错的难度。所以这个错误一定要高度重视。 二、何为直通线缆？何为交叉线缆？通常，我们会看到双绞线的两种常用的连接方法：直通线缆和交叉线缆。下面分别介绍这两种线缆的引脚排序及适用场合。 1.直通线缆：水晶头两端都是遵循568A或568B标准，双绞线的每组绕线是一一对应的。颜色相同的为一组绕线。直通线缆适用场合：交换机（或集线器）UPLINK口-交换机（或集线器）普通端口 交换机（或集线器）普通端口-计算机（终端）网卡 2. 交叉线缆：水晶头一端遵循568A，而另一端遵循568B标准。即两个水晶头的连线交叉连接，A水晶头的1，2对应B水晶头的3，6；而A水晶头的3，6对应B水晶头的1，2。颜色相同的为一组绕线。交叉线缆适用场合： 交换机（或集线器）普通端口-交换机（或集线器）普通端口 计算机网卡（终端）-计算机网卡（终端）
A端水晶头排列顺序 引脚顺序 B端水晶头排列顺序
白橙 1 白绿 橙 2 绿 白绿 3 白橙 蓝 4 蓝 白蓝 5 白蓝 绿 6 橙 白棕 7 白棕 棕 8 棕 （标准的交叉线缆）
说明：如果两个集线器/交换机的物理距离较远，一般采用级联方式。需要注意的是：IEEE802.3u 100 BASE-TX CLASS II 类HUB 之间的级联长度不能超过 5米， 100M以太网中两个交换机的最大距离为 100米。如果已经使用了UPLINK口级联，它旁边的普通端口就不可以再用了。
三、一种特殊的双绞线做法 除了以上常用的两种连接方法，还有一种特殊的双绞线做法。此种方法应用于如下场合： 交换机（或集线器）单个使用正常，但是一旦两个网络设备级联起来用，就出现两个网络设备之间的工作站不能相互访问的情况，尽管级联线是按照标准来做的。原因是由于交换机（或集线器）的PHY对UTP的信号定义与一般情况不一致引起的。下面这种特殊的双绞线做法一般可以解决这种问题。
下图连线适用的级联方式是： 交换机（或集线器）的UPLINK口------------交换机（或集线器）的普通端口 。 注意：颜色相同的为一组绕线,两组绕线中的一组交叉，请仔细看下图，你是否可以看出和上面示意图的区别呢？
引脚顺序 A端水晶头排列顺序 B端水晶头排列顺序
1 白橙 橙 2 橙 白橙 3 白绿 白绿 4 蓝 蓝 5 白蓝 白蓝 6 绿 绿 7 白棕 白棕 8 棕 棕
简单的说： 一、平行线制作： 线序像568B 一 端： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 另一端： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 二、交叉网线制作 在线序上，采用了1-3,2-6交换的方式，一头使用568B制作，另外一头使用568A制作 一 端： 白绿／绿／白橙／蓝／白蓝／橙／白棕／棕 另一端： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 复杂点儿： 双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled） 1. 直通（Straight-through）线一般用来连接两个不同性质的接口。一般用于：PC to Switch/Hub，Router to Switch/Hub。直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。 Hub/Switch Host 1 <------------>1 2 <------------>2 3 <------------>3 6 <------------>6 2. 交叉（Cross-over）线一般用来连接两个性质相同的端口。比如：Switch to Switch，Switch to Hub， Hub to Hub， Host to Host，Host to Router。做法就是两端不同，一头做成568A，一头做成568B 就行了。 Hub/Switch Hub/Switch 1 <------------>3 2 <------------>6 3 <------------>1 6 <------------>2 3. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。做法就是一端的顺序是1－8，另一端则是8－1 的顺序。 Host Router/Switch 1 <------------>8 2 <------------>7 3 <------------>6 4 <------------>5 5 <------------>4 6 <------------>3 7 <------------>2
