RJ45网线水晶头各类接法网线水晶头有两种做法标准标准分别为TIA

两种网线水晶头接法详解
按照EIA/TIA 的布线标准，水晶头接法一般有568A和568B两种接线方法，网线接法也有直通线线和交叉线两种接法。

详细如下：
1、水晶头接法
网线一般有4对双螺旋的线对，分别为绿线对、蓝线对、橙线对、棕线对。

每组线对中有一根纯色线、一根和白色的混色线。

水晶头上有8个铜片和线槽。

①、568A接法
按照568A标准线序，水晶头线槽从左到右依次插入白绿、纯绿、白橙、纯蓝、白蓝、纯橙、白棕、纯棕等8种颜色的线缆，然后用压线钳压制而成就可以了。

②、568B接法
568B是国内用的最多的接线法。

它的线序和568A略有不同。

水晶头线槽从左到右依次插入白橙、纯橙、白绿、纯蓝、白蓝、纯绿、白棕、纯棕等8种颜色的线缆。

同样用压线钳压制好就可以了。

网线的接法
按照水晶头不同接法，网线也分为直通线和交叉线两种接法。

①、直通线接法
直通线的接法就是两头水晶头采用相同的接法连接而成的网线。

一种是两头都采用568A，一种是两头都采用568B接法。

②、交叉线接法
交叉线的接法就是两头水晶头采用不同的接法连接而成的网线。

即一头水晶头采用568A，一头水晶头采用568B。

总结
水晶头有568A和568B两种接法，网线有直通和交叉两种接法。

早年有些设备还需要交叉线，现在几乎所有设备都是自适应的，一般采用直通线就可以了。

网线水晶头的接线顺序
相信有不少做弱电的朋友都会接触到网线水晶头的接法这一方面，刚开始对水晶头网线的接线顺序感到很乱，总是记不住。

在这里，小编将以图文结合的方式具体介绍水晶头网接线顺序，希望对大家有所帮助。

一、网线水晶头标准接线顺序
在了解如何接网线水晶头之前，我们先了解一下接法的标准：
TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕
TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕
网线有两种接法：
1、交叉线接法：相同设备，使用交叉线接法，即：一端是TIA/EIA-568A标准，另一端是TIA/EIA-568B标准。

2、直连线接法(平行线接法)：相同设备，使用直连线接法，即：两端都是TIA/EIA-568A标准或TIA/EIA-568B标准。

对等网的建立
两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按TIA/EIA-568A 线序接，一端按TIA/EIA-568B线序接(原因见上文)，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：
1. 指定IP：注意IP不要重复即可
2. 设置子网掩码
3. 设置网关
4. 设置访问权限与共享
做完这些用双绞线互联的两台计算机就可以像局域网一样共享数据了。

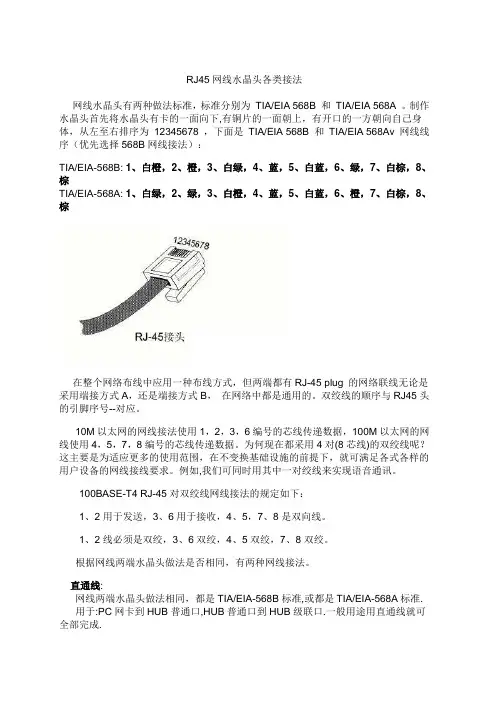

RJ45网线水晶头各类接法网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为100m。

网线接法 - 网线水晶头接法 (图)网线接法 - 网线水晶头接法（很多网友在问网线怎么接，网线标准接法，网线制作方法，现收集网线接法如下：）RJ45 型网线插头又称水晶头，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的 T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1 ————绿白2 ————绿3 ————橙白4 ————蓝5 ————蓝白6 ————橙7 ————棕白8 ————棕图2：RJ45 型网线插头的 T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按 T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的 WAN 口3. 电脑←—→ADSL 路由器的 LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按 T568B 接，另一端按 T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1 ————橙白2 ————橙3 ————绿白4 ————蓝5 ————蓝白6 ————绿7 ————棕白8 ————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，RJ45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经 RJ45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

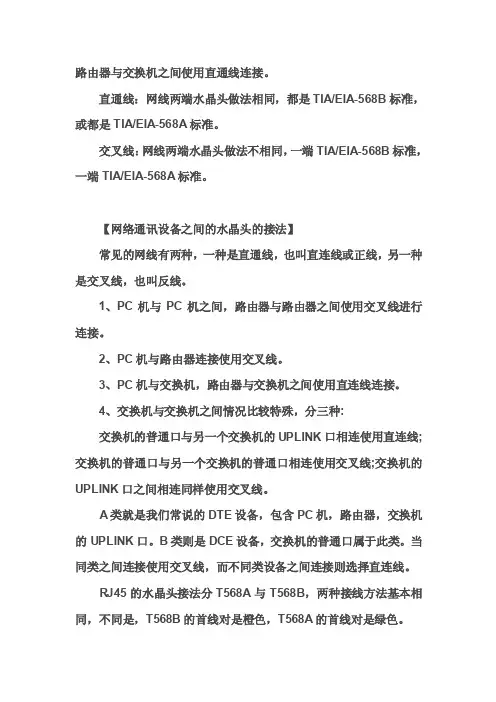

路由器与交换机之间使用直通线连接。

直通线：网线两端水晶头做法相同，都是TIA/EIA-568B标准，或都是TIA/EIA-568A标准。

交叉线：网线两端水晶头做法不相同，一端TIA/EIA-568B标准，一端TIA/EIA-568A标准。

【网络通讯设备之间的水晶头的接法】
常见的网线有两种，一种是直通线，也叫直连线或正线，另一种是交叉线，也叫反线。

1、PC机与PC机之间，路由器与路由器之间使用交叉线进行连接。

2、PC机与路由器连接使用交叉线。

3、PC机与交换机，路由器与交换机之间使用直连线连接。

4、交换机与交换机之间情况比较特殊，分三种:
交换机的普通口与另一个交换机的UPLINK口相连使用直连线;交换机的普通口与另一个交换机的普通口相连使用交叉线;交换机的UPLINK口之间相连同样使用交叉线。

A类就是我们常说的DTE设备，包含PC机，路由器，交换机的UPLINK口。

B类则是DCE设备，交换机的普通口属于此类。

当同类之间连接使用交叉线，而不同类设备之间连接则选择直连线。

RJ45的水晶头接法分T568A与T568B，两种接线方法基本相同，不同是，T568B的首线对是橙色，T568A的首线对是绿色。

直连网线的制法，左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
（两个头都一样甘接，口诀：橙绿蓝棕，白在前，4、6对调）交叉网线的制法，左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
另外一头制法，左起：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕。

RJ45网线水晶头接法[图解]各种不同颜色的线的阻值不一样，传输的网络信号可能会有所区别，所以最好是按照T568A/B的标准来接T568A标准：绿橙蓝棕（绿白绿橙白蓝蓝白橙棕白棕）T568B标准：橙绿蓝棕（橙白橙绿白蓝蓝白绿棕白棕）制作标准：1）交叉线：T568A==================T568BT568B==================T568A应用范围：交换机（集线器）—连接—交换机（集线器）电脑网卡—连接—电脑网卡(双机互联）2）直通线：T568A==================T568AT568B==================T568B应用范围：交换机（集线器）—连接—电脑网卡电脑网卡—连接—交换机（集线器）准备工作：1.压线钳一把，市场价20左右。

2.水晶头若干 3.测线器一台其实双绞线的接法不只有一种，只要方法正确任何一种都能够接通，这里先介绍一下国际标准TIA/EIA568B，在后面在给大家介绍一下我自己实践总结出来的经验。

标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8 标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8下面介绍几种应用环境下双绞线的制作方法。

MDI表示此口是级连口，而MDI-X时表示此口是普通口。

1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线一一对应即可，此时，HUB为MDI-X口，PC为MDI口。

2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。

如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。

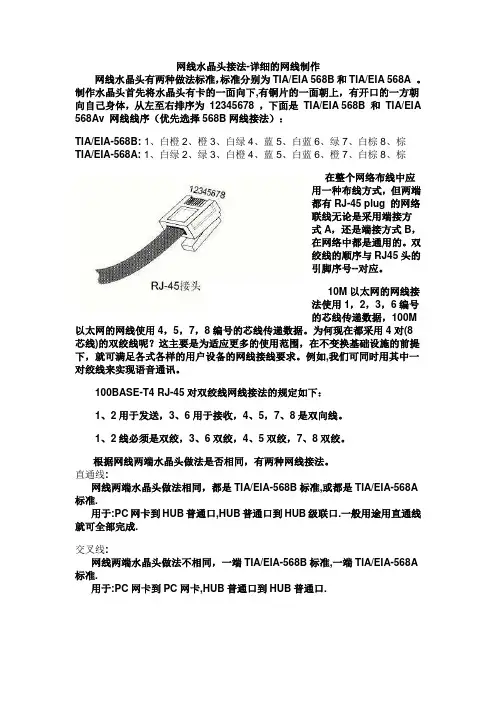

网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为TIA/EIA 568B和TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙2、橙3、白绿4、蓝5、白蓝6、绿7、白棕8、棕TIA/EIA-568A: 1、白绿2、绿3、白橙4、蓝5、白蓝6、橙7、白棕8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M 以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A 标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A 标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为100m。

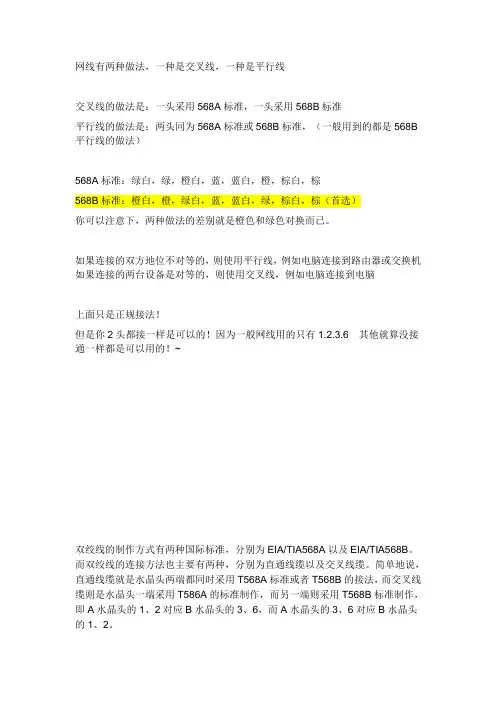

网线有两种做法，一种是交叉线，一种是平行线交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B 平行线的做法）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕（首选）你可以注意下，两种做法的差别就是橙色和绿色对换而已。

如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑上面只是正规接法！但是你2头都接一样是可以的！因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的！~双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。

而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆。

简单地说，直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。

字串5T568A标准描述的线序从左到右依次为：T568B标准描述的线序从左到右依次为：而在什么情况该做成直通线缆，而交叉线缆又该用在什么场合呢？接下来，笔者为大家简单列举一下。

补充一点，同种设备相连用交叉线，不同设备相连用直通线！！第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。

解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。

把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，因此我们应该把线缆尽量扯直并尽量保持线缆平扁。

把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。

第四步：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。

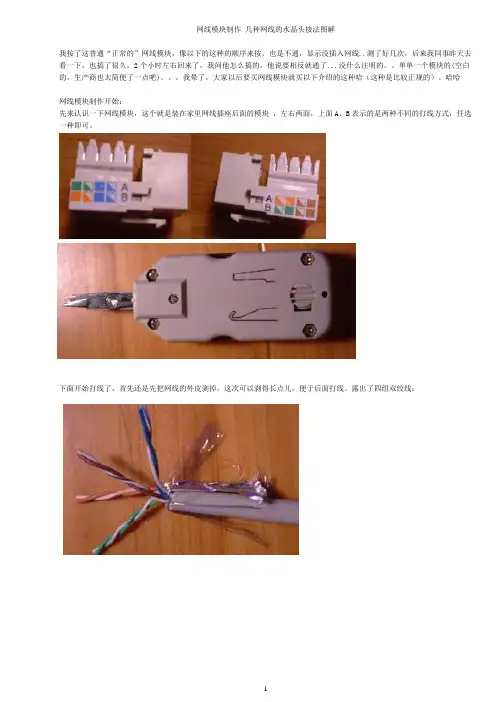

网线模块制作几种网线的水晶头接法图解我按了这普通“正常的”网线模块，像以下的这种的顺序来按，也是不通，显示没插入网线..测了好几次，后来我同事昨天去看一下，也搞了很久，2个小时左右回来了，我问他怎么搞的，他说要相反就通了...没什么注明的。

单单一个模块的(空白的，生产商也太简便了一点吧)。

我晕了，大家以后要买网线模块就买以下介绍的这种哈（这种是比较正规的）。

哈哈网线模块制作开始：先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。

再来认识一下打线的工具：下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。

露出了四组双绞线：将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。

下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。

将其他的线都按照一样的方式打好所有的线都打好后就可以将模块装到86盒面板上了1）一一对应接法。

即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。

但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

（2）1－3、2－6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

[网线水晶头接线顺序]网线顺序及交换机的接法篇一: 网线顺序及交换机的接法T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕为了保证最佳的兼容性，普遍采用EIA／TIA 568B标准来制作网线。

这两种接法的只要记住一个就可以了，第二种接法就是把1-3，2-6对换顺序接。

那这两种线是怎么用呢？大家知道网线应该是两头都要做RJ45头的。

而两种接线的方法就可以做出两种线来——一种是平行线一种是交叉线。

所谓的平行线实际上就是线的两头采用同样的做法——要么两头都用T568A来做，要么两头都用T568B来做。

而交叉线就是一头T568A而另外一头就用T568B——也就是两头不一样的做法——但是有一点，请遵循连线的规范。

平常实际应用中是怎么使用这两种线的呢？应用类别接线方法计算机——计算机交叉线计算机——交换机平行线交换机——交换机交叉线或者平行线好了，我们再说明一下，交换机用RJ45线连接到交换机把两个交换机串起来就称做级连。

级连的作用就是当一台交换机的接口数太少了的时候，将两个交换机“堆叠”起来，通过RJ45线来达到组成一个更多口的“大”交换机。

而交换机到交换机的级连一共有三种不同的方式。

1、交换机的UPLINK口连接到交换机的普通口；2、交换机的UPLINK口连接到交换机的UPLINK口；3、交换机的普通口连接到交换机的普通口；这三种级连的接线也是不同的：第一种情况用平行线；第二种情况用交叉线；第三种情况也用交叉线。

给大家一个方便记忆的方法，那就是交换机级连中，如果你要进行级连的两口口的属性相同，那么就一定用交叉线了！其他情况就用平行线了。

篇二: 网线水晶头接线的顺序问题网线水晶头接线的顺序问题当然不行了。

一般做水晶头都是用T568B。

在使用上，T568A/T568B只能在接线颜色上进行区别。

T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

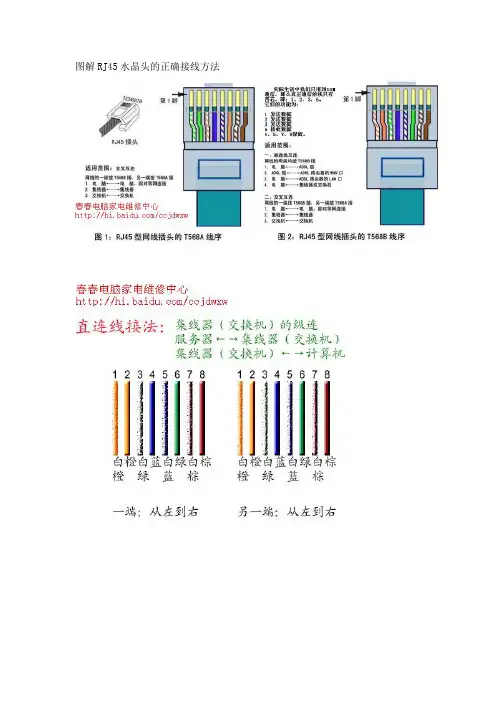

图解RJ45水晶头的正确接线方法网线分两种：正线和反线。

1、反线，即交叉线，（568A）：一端从左至右为：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端从左至右：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕。

2、正线，即平行线，（568B）：两端都是：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕。

双绞线在网络中的接线标准有以下几种：（1）一一对应接法。

即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。

但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

（2）1－3、2－6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。

经常用于两台电脑直接互连传送数据！（3）100M接法。

这是一种最常用的网线制作规则。

所谓100M接法，是指它能满足100M带宽的通讯速率。

它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。

RJ45接口的接线标准双绞线剥开后，里面有8根芯线，分别是:绿白、绿、橙白、橙、蓝、蓝白、棕白、棕，两两成对相互缠绕在一起，通常我们的网线都是使用全部8根芯线。

双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。

而双绞线的连接方法也主要有两种，分别为直通线缆、交叉线缆。

简单地说，直通线缆就是水晶头两端都同时采用T568A或者T568B的接法;而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。

其他保持不变。

T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。

T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。

虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。

于是有了新奇的4芯网线的制作，也可以叫做1-3、2-6交叉接法，这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一端的第6脚，其他脚一一对应即可，也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。

只连接4根网线即可。

EIA/TIA568A标准：1 TX+（传输）白绿2 TX-（传输）绿3 RX+（接收）白橙4 没有使用蓝5 没有使用白蓝6 RX-（接收）橙7 没有使用白棕8 没有使用棕EIA/TIA568B标准：1 TX+（传输）白橙2 TX-（传输）橙3 RX+（接收）白绿4 没有使用蓝5 没有使用白蓝6 RX-（接收）绿7 没有使用白棕8 没有使用棕可以看到实际上我们只使用了1、2、3、6，其他的没有使用，所以只要这四根正常，其他的有问题都没有关系。

实际上标准接法EIA/TIA568A和EIA/TIA568B二者并没有本质的区别，只是颜色上的区别，用户需要注意的只是在连接两个水晶头时必须保证。

（转）双绞线有两种接法：EIATIA568B标准和EIATIA568A标准。

（转）双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。

原⽂链接如下：版权声明：本⽂为博主原创⽂章，遵循版权协议，转载请附上原⽂出处链接和本声明。

本⽂链接：⽹络中双绞线接线的⽅法和策略在⽹络组建过程中，双绞线的接线质量会影响⽹络的整体性能。

双绞线在各种设备之间的接法也⾮常有讲究，应按规范连接。

本⽂主要介绍双绞线的标准接法及其与各种设备的连接⽅法，⽬的是使⼤家掌握规律，提⾼⼯作效率，保证⽹络正常运⾏。

双绞线的标准接法双绞线⼀般⽤于星型⽹络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称⽔晶头）将各种⽹络设备连接起来。

双绞线的标准接法不是随便规定的，⽬的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的⼲扰相互抵消。

超五类线是⽹络布线最常⽤的⽹线，分屏蔽和⾮屏蔽两种。

如果是室外使⽤，屏蔽线要好些，在室内⼀般⽤⾮屏蔽五类线就够了，⽽由于不带屏蔽层，线缆会相对柔软些，但其连接⽅法都是⼀样的。

⼀般的超五类线⾥都有四对绞在⼀起的细线，并⽤不同的颜⾊标明。

双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。

具体接法如下：T568A线序1 2 3 4 5 6 7 8绿⽩绿橙⽩蓝蓝⽩橙棕⽩棕T568B线序1 2 3 4 5 6 7 8橙⽩橙绿⽩蓝蓝⽩绿棕⽩棕直通线：两头都按T568B线序标准连接。

交叉线：⼀头按T568A线序连接，⼀头按T568B线序连接。

我们平时制作⽹线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的⼲扰不能有效消除，从⽽导致信号传送出错率升⾼，最终影响⽹络整体性能。

只有按规范标准建设，才能保证⽹络的正常运⾏，也会给后期的维护⼯作带来便利。

设备之间的连接⽅法1．⽹卡与⽹卡10M、100M⽹卡之间直接连接时，可以不⽤Hub，应采⽤交叉线接法。

网线线序线水晶头有两种做法标准，标准分别为TIA/EIA568B和TIA/EIA568A。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678,下面是TIA/EIA568B和TIA/EIA568Av线线序（优先选择568B线接法）：TIA/EIA-568B：1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A：1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕IOM以太的线接法使用1,2,3,6编号的芯线传递数据,IOOM以太的线使用4,5,7,8编号的芯线传递数据。

为何现在都采用4对（8芯线）的双绞线呢?这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的线接线要求。

例如，我们可同时用其中一对绞线来实现语音通讯。

IOOBASE-T4RJ-45对双绞线线接法的规定如下：1、2用于发送，3、6用于接收，4、5,7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据线两端水晶头做法是否相同，有两种线接法。

直通线：线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于：PC卡到HUB普通口，HUB普通口到HUB级联口.一般用途用直通线就可全部完成.A端：（标准568B）:白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）:白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

交叉线：线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC卡到PC卡,HUB普通口到HUB普通口.A端：（568A）:白绿，绿，白橙，蓝，白蓝，橙，白棕,棕；B端：（标准568B）:白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

如何判断用直通线或交叉线：设备口相同：交叉线，设备口不同：直通线.双绞线的最大传输距离为IOOInO如果要加大传输距离,在两段双绞线之间可安装中继器，最多可安装4个中继器。

rj45 水晶头接法，接线标准和步骤
我们所接触到的局域网系统中，有许多的网络线缆是用户自行制作与连接，但在此过程中，我们发现很多网络线接法并不规范，同时给日后的网络维护与检查带来麻烦。

下图是正确的网络线RJ45 水晶头接线图，RJ45 的水晶头接法分
T568A 与T568B，两种接线方法基本相同，不同是，T568B 的首线对是橙色，T568A 的首线对是绿色。

如果直接用网线将两台PC 用对等网连接，应采用的接法为一端为
T568A，另一端为T568B。

如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A 或T568B，常见的是T568B 的接法。

接线标准
我们在使用UTP（非屏蔽双绞线）制作网线主要遵循ANSI/TIA/EIA- 568A（简称T568A）和ANSI/TIA/EIA-568B（简称T568B）标准。

T568B 标准一般使用较多，在使用三类双绞线、五类双绞线、增强的。

RJ45水晶头的制作和网线连接2009-01-23 10:14RJ45 型网线插头又称水晶头，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

笔者要说明一下的接线标准，其中双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。

而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆。

简单地说，直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。

T568A标准描述的线序从左到右依次为T568B标准描述的线序从左到右依次为：而在什么情况该做成直通线缆，而交叉线缆又该用在什么场合呢？接下来，笔者为大家简单列举一下。

第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。

解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。

把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，因此我们应该把线缆尽量扯直并尽量保持线缆平扁。

把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。

第四步：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。

若之前把保护层剥下过多的话，可以在这里将过长的细线剪短，保留的去掉外层保护层的部分约为15mm左右，这个长度正好能将各细导线插入到各自的线槽。

如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。

裁剪之后，大家应该尽量把线缆按紧，并且应该避免大幅度的移动或者弯曲网线，否则也可能会导致几组已经排列且裁剪好的线缆出现不平整的情况。

第五步：我们需要做的就是把整理好的线缆插入水晶头内。

需要注意的是要将水晶头有塑造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己。

RJ45网络接口双绞线的接法介绍双绞线的最大传输距离为100米;有两种接法：EIA/TIA 568B和568A标准。

将水晶头的尾巴向下(即平的一面向上)，从左至右，分别定为1 2 3 4 5 6 7 8，以下是各线序T568A线序1 2 3 4 5 6 78绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 78橙白橙绿白蓝蓝白绿棕白棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

一般地直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

具体连接情况：网卡- 集线器直通线集线器- 集线器（普通口-级连口）直通线交换机- 路由器直通线集线器（级连口- 交换机)直通线网卡- 网卡（对等网）交叉线集线器- 集线器（普通口）交叉线集线器- 集线器（级连口-级连口）交叉线交换机- 交换机交叉线路由器- 路由器交叉线集线器- 交换机交叉线PC－PC 交叉线PC－HUB 直连线PC－路由器交叉线PC－交换机直连线HUB普通口－HUB普通口交叉线HUB普通口－HUB级联口直连线路由器－路由器交叉线路由器－交换机直连线交换机普通口－交换机uplink口直连线交换机普通口－交换机普通口交叉线交换机uplink口－交换机uplink口交叉线如何制作网线接头标准568A：绿白——1，绿——2，橙白——3，蓝——4，蓝白——5，橙——6，棕白——7，棕——8标准568B：橙白——1，橙——2，绿白——3，蓝——4，蓝白——5，绿——6，棕白——7，棕——8ADSL猫接路由器路由器接交换机是不是全部用正线接A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；PC、路由器、交换机、集线器网线接法首先是网线的做法：网卡有10M,10M/100M,100M,1000M.网线有3类(10M)、5类(100M)、超5类线(155M)、6类线(255M)分别对应了不同的网卡和网速,现在一般最低用5类线.它们的网线做法都相同.网络设备HUB有两种接口:普通口和级联口(UP-LINK).普通口:用于和网卡相连.(直通线)也可用于和另一个HUB普通口相联.(交叉线)级联口(UP-LINK):用于和另一个HUB普通口相联.(直通线)注意:有的HUB级联口(UP-LINK)为自适应,就是直通线、交叉线都可以.网线水晶头有两种做法标准.标准为TIA/EIA 568B和TIA/EIA 568A.制作水晶头首先将水晶头有卡的一面向下,从左至右排序.12345678TIA/EIA-568B:1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A:1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
