网线的两种接法

网线接法详细步骤介绍网线接法详细步骤介绍：双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口（即非同类设备之间连接是使用直通线的）。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。

Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Switch，Switch to Hub，Hub to Hub， Host to Host，Host to Router。

做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。

做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>28 <------------>1补充：EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。

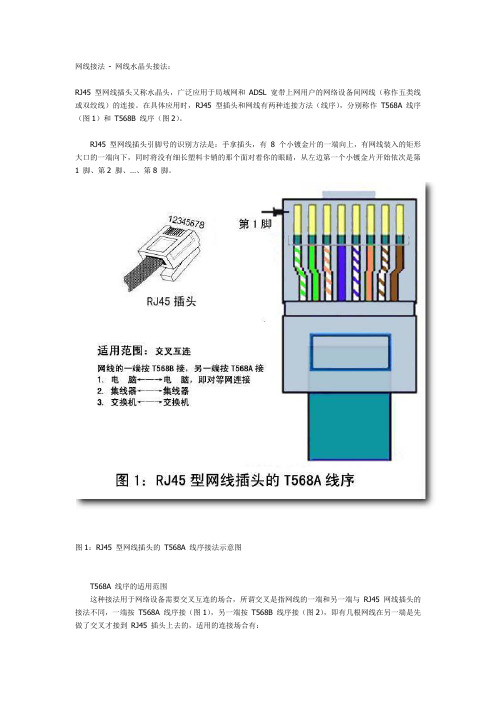

网线接法- 网线水晶头接法：RJ45 型网线插头又称水晶头，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的 T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的 T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的 WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按 T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

两种网线水晶头接法详解
按照EIA/TIA 的布线标准，水晶头接法一般有568A和568B两种接线方法，网线接法也有直通线线和交叉线两种接法。

详细如下：
1、水晶头接法
网线一般有4对双螺旋的线对，分别为绿线对、蓝线对、橙线对、棕线对。

每组线对中有一根纯色线、一根和白色的混色线。

水晶头上有8个铜片和线槽。

①、568A接法
按照568A标准线序，水晶头线槽从左到右依次插入白绿、纯绿、白橙、纯蓝、白蓝、纯橙、白棕、纯棕等8种颜色的线缆，然后用压线钳压制而成就可以了。

②、568B接法
568B是国内用的最多的接线法。

它的线序和568A略有不同。

水晶头线槽从左到右依次插入白橙、纯橙、白绿、纯蓝、白蓝、纯绿、白棕、纯棕等8种颜色的线缆。

同样用压线钳压制好就可以了。

网线的接法
按照水晶头不同接法，网线也分为直通线和交叉线两种接法。

①、直通线接法
直通线的接法就是两头水晶头采用相同的接法连接而成的网线。

一种是两头都采用568A，一种是两头都采用568B接法。

②、交叉线接法
交叉线的接法就是两头水晶头采用不同的接法连接而成的网线。

即一头水晶头采用568A，一头水晶头采用568B。

总结
水晶头有568A和568B两种接法，网线有直通和交叉两种接法。

早年有些设备还需要交叉线，现在几乎所有设备都是自适应的，一般采用直通线就可以了。

一、平行线制作：线序像568B一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕二、交叉网线制作在线序上，采用了1-3,2-6交换的方式，一头使用568B制作，另外一头使用568A制作一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕复杂点儿：双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。

一般用于：PC to Switch/Hub，Router to Switch/Hub。

直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。

Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。

比如：Switch to Switch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。

做法就是两端不同，一头做成568A，一头做成568B 就行了。

Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。

做法就是一端的顺序是1－8，另一端则是8－1 的顺序。

Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>2补：EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。

网线的接法千兆和百兆的接法都是一样的，网线的线序有两种，一种是568A，另一种是568B，一根网线如果两头都用568A或网线的接法者568B，这种叫网线接法图解直通线交换机网线接法，用来连接电脑和设备，比如路由器和电脑之间，交换机和电脑之间。

如果网线接法一根网线的两头一头是568A，另外一头是568B，这种叫交叉线，用来连接相同的设备，比如电脑和电脑的连接，交换机和交换机的连接。

原理是：网线工作的时候只用其中的4根线，1、2、3、6，有两种工作网线制作模式，一种是1发路由器和猫网线接法3收、2发6收，另外一种刚刚相反，是1收3发、2收6发，如果连接的两个设备工作模式一样，那就要用交叉线，因为这边是1发网线做法，那边要用3来收，这边3是收，而那边发的是1.网线接法最详细说明21世纪互联网的时代我们都离不开网络，而网线接法、如何学习网线制作成了众多菜鸟迫切需要掌握的知识。

其实，网线接法并不复杂，了解了网线线序后，一切就迎刃而解。

好，我们来学习网线制作方法，当然前提是你手里已经有了网线压线钳这样的网线制作工具网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

图解RJ45水晶头的正确接线方法网线分两种：正线和反线。

1、反线，即交叉线，（568A）：一端从左至右为：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端从左至右：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕。

2、正线，即平行线，（568B）：两端都是：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕。

双绞线在网络中的接线标准有以下几种：（1）一一对应接法。

即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。

但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种网线一般是用在集线器或交换机与计算机之间的连接。

（2）1－3、2－6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。

经常用于两台电脑直接互连传送数据！（3）100M接法。

这是一种最常用的网线制作规则。

所谓100M接法，是指它能满足100M带宽的通讯速率。

它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。

双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准具体接法如下：T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。

只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

设备之间的连接方法1．网卡与网卡10M、100M网卡之间直接连接时，可以不用Hub，应采用交叉线接法。

2．网卡与光收发模块将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。

光跳线连接时，一端接RX，另一端接TX，如此交叉连接。

不过现在很多光模块都有调控功能，交叉线和直通线都可以用。

3．光收发模块与交换机用双绞线把计算机和收发器连接起来，双绞线为直通线接法。

4．网卡与交换机双绞线为直通线接法。

5．集线器与集线器（交换机与交换机）两台集线器（或交换机）通过双绞线级联，双绞线接头中线对的分布与连接网卡和集线器时有所不同，必须要用交叉线。

这种情况适用于那些没有标明专用级联端口的集线器之间的连接，而许多集线器为了方便用户，提供了一个专门用来串接到另一台集线器的端口，在对此类集线器进行级联时，双绞线均应为直通线接法。

用户如何判断自己的集线器（或交换机）是否需要交叉线连接呢？主要方法有以下几种：★查看说明书如果该集线器在级联时需要交叉线连接，一般会在设备说明书中进行说明。

★查看连接端口如果该集线器在级联时不需要交叉线，大多数情况下都会提供一至两个专用的互连端口，并有相应标注，如“Uplink”、“MDI”、“Out to Hub”，表示使用直通线连接。

网线水晶头为什么要分a、b类接法？有什么区别？网线水晶头为什么要分a,b类接法？有什么区别？题目说的网线水晶头的a,b类接法，是网线连接的两种方法。

一种是平行线接法，网线两头都采用T568A或T568B标准，一般用T568B 标准的平行线接法最常见。

一种是交叉线接法，网线的一头用T568A 标准，另一头用T568B标准。

EIA/TIA568A标准EIA/TIA568B标准，它们本质上没有什么区别，要说区别也就是颜色及线芯排列区别。

接线的时候遵循国际标准T568A和T568B线序方式好处是，为了防止数据包在传输过程中在网线里产生垃圾数据包，也就是串扰现象。

网线的串扰现产生除制作不规范之外，外界因素也会引起串扰现象产生。

例如，网线靠近电源并行1m以上、或者周围有大功率辐射源和干扰源，都会造成网线串扰现象产生，那么在电脑上就会显示没连接网络等故障。

T568A标准线序排列:1白绿2绿3白橙4蓝5白蓝6橙7白棕8棕T568B标准线序排列:1白橙2橙3白绿4蓝5白蓝6绿7白棕8棕题目说的为什么要分a,b类接法？网络传输原理:双绞线以太网是利用4条数据线来完成数据收发的，其中有两条数据线是用来传输数据的（TD+ TD-），另外两条数据线是用来接收数据的（RD+ RD-），于是设备间进行数据传输时要保证一些条件:TD+←→RD+、TD-←→RD-。

一般情况下，设备接口定义有所不同。

例如电脑网卡接口定义1TD+ 2TD- 3RD+ 6RD-例如交换机接口定义 1RD+ 2RD- 3TD+ 6TD-。

因此，想保证传输条件，不同设备间联接的方式也不相同了。

总上所述，制作网线有两种接线方式，因为设备接口定义不同，则用的接线方式也不同。

如交换机或集线器之间的级联，或者两台计算机之间的直接连接，则用交叉线接法，即T568B←→T568A连接方式，而一般情况下，都是采用T568B标准接水晶头的，即T568B←→T568B连接方式。

电脑作为一种工具越来越普及，上网是数据交换的主要形式，网线是它的一种载体，了解网线水晶头接法，对我们使用电脑连接网络很有帮助。

水晶头的做法有两种，一种为A型接法，一种为B型接法，。

以下是两种水晶头的排线方法：A型接法：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕B型接法：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧。

制作完毕以后，应当使用上述的网线测试仪进行连通性测试。

如果没有网线测试仪，也可以用万用电表进行测试，测量时需将万用表挡位打在x10电阻档，只要用表笔的两端分别接触探针或者连接器内壁，如果电阻很小，证明网线的制作是成功的。

如果任一方测试阻值较大，证明网线制作不成功，连接阻抗过高，需重新制作。

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线网线两端水晶头做法相同，两端都是A型，或都是B型。

我们的交换机或路由跟电脑连网都采用这种。

交叉线网线两端水晶头做法不相同，一端是A型，一端是B型。

一般用于两台电脑之间的直接数据交换.。

但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：1. 指定每台电脑的ip地址：可以选择192.168.0.1 ——— 192.168.0.254 之间任何值作为这两台电脑的ip地址，注意ip地址不要重复使用。

2. 设置每台电脑的子网掩码为：255.255.255.0 3。

设置每台电脑的网关一样：例如，如果第一台电脑的ip地址是192.168.0.1，第二台电脑的ip地址是192.168.0.2，则第一台电脑和第二台电脑的网关都应该是192.168.0.1或都是192.168.0.2，或者网关取192.168.0.1 ——— 192.168.0.254之间任何值，例如两台机子的网关都取192.168.0.100。

一般的橙白,橙，绿白,蓝，蓝白，绿,棕白,棕.若是只有四根线的,则任选四根,做线时对应水晶头的1\2\3\6四个入口压制即可。

如果只有一根网线，但想两台机子同时上网,不增加外设,做网线时45水晶头连接方法水晶头金属面对自己，从左到右为1－8 (白橙、橙，白绿、蓝,白蓝、绿，白棕、棕)网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙,橙，白绿，蓝,白蓝，绿,白棕，棕。

(普通上网）B端：(标准568B）：白橙，橙,白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC (电脑连接电脑）A端：(568A)：白绿,绿，白橙，蓝，白蓝，橙，白棕,棕；（PC直连）B端：（标准568B）：白橙,橙，白绿，蓝，白蓝，绿，白棕，棕.三、HUB连HUB （上网设备连接上网设备）A端:(568A)：白绿，绿，白橙，蓝,白蓝，橙，白棕，棕;B端:(568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕,棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同,也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输,所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3,2对6，3对1，4对7,5对8，6对2，7对4，8对5.例如：一端为:白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕,橙,蓝，白蓝；T568B:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A.用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A.用于同种设备相连（如网卡到网卡）。

10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行,但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输,另四根用于防串扰，严格按照规范做线能减少网络故障.100M使用四对线要求12,36,45,78必须双绞交叉线的制作(用于HUB没有线连口、两台电脑直连）10M1 2 3 4 5 6 7 83 6 145 2 7 8100M1 2 3 4 5 6 7 83 6 1 2 7 84 5饿魔心得：10M使用两对线1、2、3、6。
