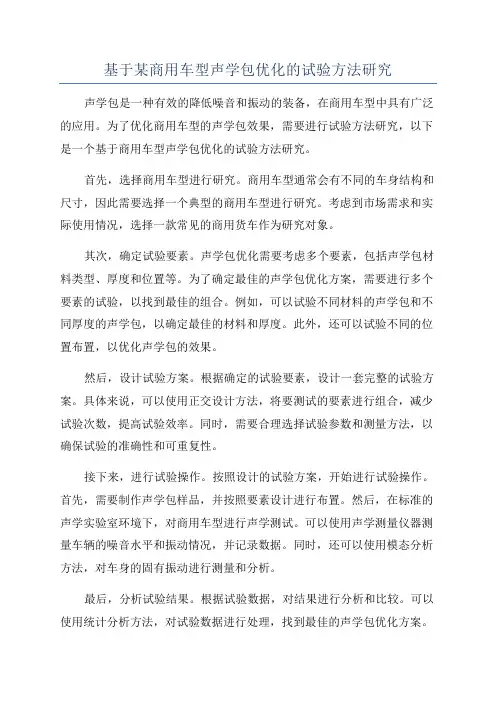

基于某商用车型声学包优化的试验方法研究声学包是一种有效的降低噪音和振动的装备，在商用车型中具有广泛的应用。
为了优化商用车型的声学包效果，需要进行试验方法研究，以下是一个基于商用车型声学包优化的试验方法研究。
首先，选择商用车型进行研究。
商用车型通常会有不同的车身结构和尺寸，因此需要选择一个典型的商用车型进行研究。
考虑到市场需求和实际使用情况，选择一款常见的商用货车作为研究对象。
其次，确定试验要素。
声学包优化需要考虑多个要素，包括声学包材料类型、厚度和位置等。
为了确定最佳的声学包优化方案，需要进行多个要素的试验，以找到最佳的组合。
例如，可以试验不同材料的声学包和不同厚度的声学包，以确定最佳的材料和厚度。
此外，还可以试验不同的位置布置，以优化声学包的效果。
然后，设计试验方案。
根据确定的试验要素，设计一套完整的试验方案。
具体来说，可以使用正交设计方法，将要测试的要素进行组合，减少试验次数，提高试验效率。
同时，需要合理选择试验参数和测量方法，以确保试验的准确性和可重复性。
接下来，进行试验操作。
按照设计的试验方案，开始进行试验操作。
首先，需要制作声学包样品，并按照要素设计进行布置。
然后，在标准的声学实验室环境下，对商用车型进行声学测试。
可以使用声学测量仪器测量车辆的噪音水平和振动情况，并记录数据。
同时，还可以使用模态分析方法，对车身的固有振动进行测量和分析。
最后，分析试验结果。
根据试验数据，对结果进行分析和比较。
可以使用统计分析方法，对试验数据进行处理，找到最佳的声学包优化方案。
可以比较不同要素的试验结果，找到最佳的组合。
此外，还可以使用有限元分析等计算方法，对试验结果进行验证和优化。
总结起来，基于商用车型声学包优化的试验方法研究，需要选择商用车型，确定试验要素，设计试验方案，进行试验操作，最后通过结果分析得到最佳的声学包优化方案。
通过这些研究和试验，可以有效降低商用车型的噪音和振动水平，提高其舒适性和使用品质。

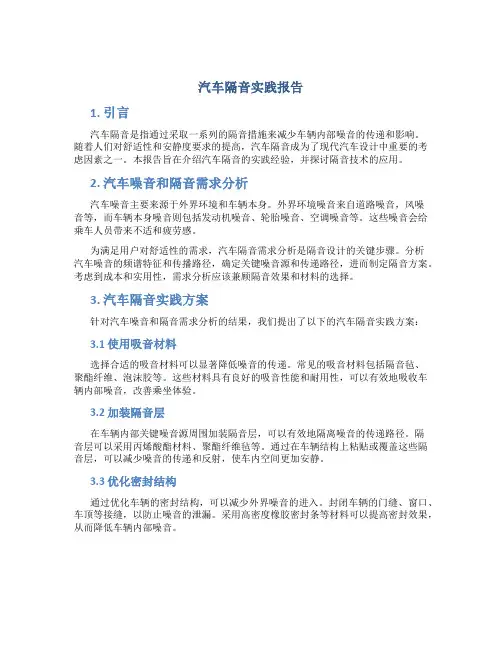

汽车隔音实践报告1. 引言汽车隔音是指通过采取一系列的隔音措施来减少车辆内部噪音的传递和影响。
随着人们对舒适性和安静度要求的提高，汽车隔音成为了现代汽车设计中重要的考虑因素之一。
本报告旨在介绍汽车隔音的实践经验，并探讨隔音技术的应用。
2. 汽车噪音和隔音需求分析汽车噪音主要来源于外界环境和车辆本身。
外界环境噪音来自道路噪音，风噪音等，而车辆本身噪音则包括发动机噪音、轮胎噪音、空调噪音等。
这些噪音会给乘车人员带来不适和疲劳感。
为满足用户对舒适性的需求，汽车隔音需求分析是隔音设计的关键步骤。
分析汽车噪音的频谱特征和传播路径，确定关键噪音源和传递路径，进而制定隔音方案。
考虑到成本和实用性，需求分析应该兼顾隔音效果和材料的选择。
3. 汽车隔音实践方案针对汽车噪音和隔音需求分析的结果，我们提出了以下的汽车隔音实践方案：3.1 使用吸音材料选择合适的吸音材料可以显著降低噪音的传递。
常见的吸音材料包括隔音毡、聚酯纤维、泡沫胶等。
这些材料具有良好的吸音性能和耐用性，可以有效地吸收车辆内部噪音，改善乘坐体验。
3.2 加装隔音层在车辆内部关键噪音源周围加装隔音层，可以有效地隔离噪音的传递路径。
隔音层可以采用丙烯酸酯材料、聚酯纤维毡等。
通过在车辆结构上粘贴或覆盖这些隔音层，可以减少噪音的传递和反射，使车内空间更加安静。
3.3 优化密封结构通过优化车辆的密封结构，可以减少外界噪音的进入。
封闭车辆的门缝、窗口、车顶等接缝，以防止噪音的泄漏。
采用高密度橡胶密封条等材料可以提高密封效果，从而降低车辆内部噪音。
3.4 轮胎和悬挂系统的优化轮胎和悬挂系统是车辆本身噪音的重要来源。
优化轮胎的胎面和花纹设计，选择低噪音轮胎，可以减少轮胎与道路的摩擦噪音。
同时，对悬挂系统进行优化，采用隔音悬挂装置，可以降低悬挂系统传递到车辆内部的噪音。
4. 汽车隔音实践效果评估为评估汽车隔音实践的效果，可以进行以下测试和评估：4.1 噪音水平测试使用专业的噪音测试仪器对隔音前后的车辆噪音水平进行测试。
汽车声学包轻量化设计分析摘要：本文旨在研究汽车声学包的轻量化设计，要求在保证声学性能的前提下，尽可能实现轻量化的目标。
针对电动汽车的轻量化设计需求，综合考虑其声源分布，对电动汽车关键声学包部件进行轻量化研究。
关键词：汽车声学包；轻量化设计引言：车内噪声按照频率可分为低频、中频和高频噪声。
车内低频噪声可采用有限元法和边界元法等分析求解；而随着频率的升高，车身结构在高频段呈现出“短波长、高模态密度和高模态重叠数”等特性，导致有限元法不适用于高频噪声分析；而统计能量法可克服这些不适合有限元分析的因素，故可广泛应用于高频噪声研究中。
声学包是控制车内高频噪声的有效措施，将不同吸、隔声材料进行最优组合，不仅可获得良好的声学性能，还能实现材料的轻量化。
如以覆盖率、堵件厚度、PU泡沫厚度和EVA面密度为设计变量，对前围板声学包进行优化，使声学包在隔声性能与质量之间取得最佳平衡。
一、汽车声学包轻量化分析电动汽车的轻量化设计直接影响到续航里程、行驶能耗、安全等方面的性能，汽车轻量化已成为当前汽车工业发展的主要趋势。
声学包作为整车中一个重要子系统，有较强的轻量化需求。
声学包轻量化的前提是不造成整车声学性能的衰减。
声学包材料特征参数（如厚度、密度等）存在一定的不确定性，其声学性能的稳健性是声学包轻量化设计的一个主要考量。
基于声学包样件在制作、运输过程中可能存在的厚度、材料参数（流阻、密度）等方面的不确定因素，研究其对整车声学包性能稳健性的影响。
通过合理的优化分析，可设计出兼顾吸隔声性能与良好声学性能稳健性的轻量化声学包部件。
二、计算原理声学包零部件往往采用单一材料组分，未结合传递路径贡献量差别进行不同组合设计，存在声学包性能过设计且重量无法把控的弊端。
基于统计能量分析原理，综合路径贡献量与声学包方案组合灵敏度指标进行分析，从而实现声学包性能与轻量化平衡优化设计。
1、声学材料Biot参数声学材料的声学行为受5个Biot参数（孔隙率、流阻率、弯曲度、黏性特性长度和热特性长度）以及3个力学参数（杨氏模量、泊松比和损耗因子）影响，其中力学参数只影响弹性质地材料，不考虑力学参数对非弹性质地材料性能影响。
声学实验报告一实验目的：1.熟悉声学实验的基本操作流程2.了解一些关于声学实验的实验仪器及其操作时的注意事项3.测量并分析轿车怠速时发动机排气管和驾驶室处的噪声二. 实验设备：1.信号采集仪一台2.IEPE传感器三个3.红旗轿车一辆三.实验原理：1. 实验原理：汽车行驶在道路上时，内燃机、喇叭、轮胎等都会发出大量的人类不喜欢的声音。
汽车噪声严重影响人的身体健康。
汽车噪声问题包括两个方面：车内噪声和车外噪声。
前者影响车内乘客，后者影响车外环境。
本实验通过简单的实验方法测得声压，再通过以下公式导出声压所对应的声压级，从而对声音的强度有个大体的了解。
声压级： A=20lg（P/P0）， P——比较基准，P=2×10-5 Pa；（SPL） P——声压，Pa2. 实验仪器连接图：四.实验步骤：传感器信号采集仪1.连接实验仪器设备并调试，设置合理实验参数2.由于环境噪声的影响较大，故先测出环境噪声3.在汽车怠速工况下分别测出鸣笛时的声压，开空调时的声压以及既不鸣笛也不开空调时的声压。
注意事项：1.传感器的布置：将车头和车尾所对应的传感器位置应与汽车纵向成45度角，并且在信号采集仪上设置传感器类型为IEPE2.由于环境噪声的影响很大，所以在进行汽车噪声实验时环境噪声必须要测量3.采样率应设置较高 45Hz~11.2kHz以外的考虑滤波.五实验数据：以下所测得声压均为最大值1通道为发动机旁，2通道为驾驶室，3通道为汽车排气管处.声压（Pa）通道环境噪声怠速怠速时鸣笛怠速时开空调1 0.0476 0.068 3.89 0.52 0.0341 0.0632 3.1 33 0.0579 0.00285 2.96 2.367通过A=20lg（P/P0）， P——比较基准，P=2×10-5 Pa；将以上声压转换成声压级声压级（dB）通道环境噪声怠速鸣笛时开空调时1 67.5 70.6 105 87.92 64.6 69.9 103 1033 69.2 43.7 103 101。
第1篇一、前言随着我国经济的快速发展，汽车已经成为人们生活中不可或缺的交通工具。
然而，汽车在行驶过程中会产生各种噪音，如发动机噪音、轮胎噪音、风噪等，这些噪音会对驾驶者的身心健康造成不良影响。
为了提高驾驶舒适度，降低噪音污染，汽车隔音成为汽车改装领域的重要课题。
本报告将结合实际操作，对汽车隔音实践进行详细阐述。
二、汽车噪音来源及隔音原理1. 汽车噪音来源汽车噪音主要来源于以下几个方面：（1）发动机噪音：发动机在工作过程中产生的噪音是汽车噪音的主要来源之一。
（2）轮胎噪音：轮胎与地面摩擦产生的噪音。
（3）风噪：汽车在高速行驶时，空气流动产生的噪音。
（4）车身共振噪音：车身结构在振动过程中产生的噪音。
2. 隔音原理汽车隔音主要是通过以下几种方式来降低噪音：（1）隔音材料吸收噪音：隔音材料具有良好的吸音性能，可以吸收部分噪音，降低噪音传播。
（2）隔音材料阻隔噪音：隔音材料具有阻隔噪音传播的作用，可以降低噪音传入车内。
（3）隔音材料减轻振动：隔音材料可以减轻车身结构振动，降低共振噪音。
三、汽车隔音实践步骤1. 隔音材料选择根据噪音来源和隔音需求，选择合适的隔音材料。
常见的隔音材料有：（1）隔音棉：具有良好的吸音性能，适用于降低发动机噪音、轮胎噪音等。
（2）隔音板：具有阻隔噪音传播的作用，适用于降低风噪、车身共振噪音等。
（3）隔音膜：具有良好的隔音性能，适用于降低车内噪音。
2. 隔音施工（1）发动机隔音：在发动机周围粘贴隔音棉，降低发动机噪音。
（2）底盘隔音：在底盘下方粘贴隔音板，降低轮胎噪音和底盘振动噪音。
（3）车身隔音：在车身内外两侧粘贴隔音板，降低风噪和车身共振噪音。
（4）车门隔音：在车门内部粘贴隔音棉，降低风噪和车门共振噪音。
（5）后备箱隔音：在后备箱内部粘贴隔音棉，降低后备箱内部噪音。
3. 隔音效果检测隔音施工完成后，对汽车隔音效果进行检测。
检测方法如下：（1）噪音检测：使用噪音计测量车内噪音水平，与施工前进行对比。
汽车声学包设计开发与测试培训报告
2017年，公司提出“转型、强基、启新程”的工作主题，指出要加快市场和产品结构调整，构建“一优多强”的产品格局。
因此，团体旅游车型的市场将迎来更大力度的开发拓展。
世轩车型造型美观大方，内饰豪华舒适，在市场上表现突出，是公司现阶段团体车型中最具竞争力的产品。
该车型经过两年来的不断优化，其常规性能已逐步完善，达到了国内领先水平。
为更好地提升产品竞争力，工艺部从提升产品舒适性出发，立足NVH（噪声、振动、声品质）控制技术的应用，提出降低世轩代表车型整车车内噪声1.5分贝以上的量化指标。
我公司相对比宇通、金龙等主机厂在NVH开发与测试方面的发展还较缓慢，技术储备不足，为此，在技术中心领导支持下，本人于2月24—26日前往北京参加了华汽睿达（北京）技术培训中心组织的汽车声学包NVH开发与案例分析培训课程。
本次培训主要围绕“声学材料及工艺、声学零部件设计与开发、振动噪声测试”三部分课程展开讲解。
一、声学材料及其工艺介绍
1.1几张常用材料的基本概念
PET：polyethylene terepthalate
聚对苯二甲酸乙二酯，简称涤纶，具有强度高、弹性好等优点，有异形和中空2种纤维截面
PP：polypropylene
聚丙烯纤维，简称丙纶，截面为圆形，聚合物纤维的一类，具有密度小、强度高、耐酸碱、防潮、耐热和易于加工等优点
PU: polyurethane foam
全称为聚氨基甲酸酯，简称聚氨酯发泡
Shoddy：废纺毡，以cotton（棉织物）为主
Airlay：气流成网，fiber（纤维）类零件的一种主要工艺
EV A：醋酸乙烯酯共聚物
弹性好，韧性好，抗撕裂
EPDM：Ethylene Propylene Diene Monomer
三元乙丙橡胶，是乙烯、丙烯和少量的非共轭二烯烃的共聚物，用于汽车隔音材料和密封件材料，耐热、耐候等耐老化性能优异
1.2声学包零部件种类
1.2.1传统意义上的声学包按按区域区域划分：发动机舱、座舱、行李仓，按功能划分：隔音、
吸音、吸隔兼具。
2.2.2广义上的声学包除传统意义的吸、隔音材料外还包括车身钣金、玻璃（普通、双层、声学）、阻尼帖（沥青、喷涂、橡胶）、穿孔件（主要指前、后围过线孔的密封件）、车身密封条、轮罩、空气层。
1.3材料成型工艺
1.3.1纤维类材料成型工艺
非仿造工艺，又称无纺工艺。
不经过一般的纺纱、织造过程，有一定取向或随机排列组成的纤维层或由该纤维与纱线交织，通过机械钩缠、缝合或化学、热粘合等方法连接而成的织物。
汽车用吸声非织造材料的生产工艺主要有气流成网、针刺、熔喷、PU发泡成型工艺、热黏合、纺黏、水刺等方法，纤维原材料主要是化纤(常规PET、PP纤维，异形截面纤维等)、天然纤维(主要是棉、麻纤维)、无机纤维(矿物棉、玻璃纤维等)及金属纤维等。
吸声非织造材料遍布整个车身，从车顶到地毯内衬，从发动机舱盖板到行李舱盖板。
对汽车吸音材料有以下四点要求：
手感柔软、自然蓬松，由于纤维细度极细，同样体积的吸音材料自然会
更轻便，更利于声波进入并被吸收；
回弹率高，即使受到短暂挤压也能有效回弹以保持其蓬松状态；
不宜受潮；
环保，无毒无味。
1.3.2熔喷工艺应用（代表材料双组份吸音棉、玻璃丝绵等）
特殊的材料成分与结构决定双组份棉具备流阻性小、吸声系数高、疏水性好、质量轻、绝热性高、环保等特性。
代表应用区域：（我公司曾在高端商务车司机门内饰板上应用过此产品）
⒈风窗支柱吸音棉（A柱）⒉前侧围下吸音棉（B柱）
⒊仪表台盖板吸音棉立⒋中立柱吸音棉
⒌门护板吸音棉⒍后侧围上吸音棉（C柱）
⒎挡泥板吸音棉⒏后侧围下吸音棉（C柱）
⒐衣帽架吸音棉⒑顶蓬吸音棉
⒒仪表台吸音棉⒓前围吸音棉
1.3.3气流成网airlay工艺应用（马可波罗车型使用的为此材料）
特点：可生成高厚度的材料制作的原材料，用于后续的零件加热成型（蒸汽加热、接触加热）各类成分不同，性能不同。
直立棉：纤维铺网方向与声波入射方向平行，纤维呈现直立状态，其弹性较常规棉毡好。
平铺棉：纤维铺网方向与声波入射方向垂直，该棉毡为常规棉毡结构。
成份：
1.3.4针刺成型工艺
针刺法是一种典型的机械加固方法，在世界上的干法非织造布中，针刺非织造布占40%以上，我国占25%，是干法非织造布中最重要的加工方法。
由于针刺法具有加工流程短，设备简单，投资少，产品应用面广等特点，因此针刺技术发展很快。
针刺法非织造工艺的特点
适合各种纤维，机械缠结后不影响纤维原有特征
纤维之间柔性缠结，具有较好的尺寸稳定性和弹性
用于造纸毛毯大大提高寿命
良好的通透性和过滤性能
毛圈型产品手感丰满
无污染，边料可回收利用（没有发生化学反应）
可根据要求制造各种几何图案或立体成型产品
1.3.5PU发泡成型工艺
发动机用轻质、高吸音泡沫介绍：聚氨酯轻质泡沫的优点属于软质半硬泡，开孔结构同时降低空气传播和结构传播的噪音和振动。
超低密度制成的发动机隔热罩由聚氨酯泡沫，玻璃纤维毡、尼龙织物层或铝薄膜复合压制而成，具有质轻、隔热性好的特点。
性能指标：
1.4 总结
乘用车前围防火墙多用硬质层+软质层的双阻抗复合材料，兼具吸音、隔音性能。
其硬质层多用EV A材质，软质层传统使用PU发泡材料，轻量化要求越来越高，多使用双组份吸音棉、气流成网工艺材料代替，但效果不如PU发泡材料好。
经过交流得知，玻璃丝绵材料吸音性能也较好，但由于环境因素、不易成型因素等其他方面综合考虑，乘用车一般不会使用。
二、声学包设计与正向开发
2.1整车噪声控制策略与开发流程
双层墙效应
隔声的面密度效应中间发泡层的厚度效应
不同密度硬质层、不同厚度发泡层隔音对比密度、厚度不同（同质量）隔声对比
不同状态材料吸声性能对比流阻对材料吸声的影响
材料覆盖率对传声损失的影响
密封对隔声的影响
密封不良，隔声板密度增大，隔声量基本不变
乘用车使用较多的两种前围隔音垫结构
两种形式隔音垫的隔音对比/材料开孔、不开孔
三、振动噪声的测试
3.1 流阻测试
流阻：气体流过结构的阻力。
流阻低，隔声性能好，流阻合适，吸声性能好。
3.2阻抗管测试
主要用于对材料吸声性能的测试，对隔声量的测试效果一般。
3.3小混响箱吸声测试
3.4 大混响室吸声测试
3.5全消-全反隔声测试
3.6实际工况测试
四、小结
经过两天半的学习，对NVH声学包材料、零件的设计、测试分析有了一定的了解。
具体理解的知识主要有：
1）乘用车常用材料的类型及性能，及其工艺特点；
2）材料的对比测试及不同参数对吸、隔声的影响；
3）材料及整车的实验室测试方法。
鉴于高端商务车后期NVH优化，如下方面可借鉴应用：
1）采取吸、隔音兼具的双层复合材料，EV A+吸音棉类型，替代目前单一的吸音棉。
2）经过试验测试对比，分析不同厚度、材料的吸音性能，优化当前材料。
3）引进技术力量，对整车NVH、材料吸音、隔声进行测试分析。
同时，也应认识到个人在理论知识与实践经验的不足，现阶段，一要补课理论知识，二要在优化实践中学习、总结，积累经验。
