汽车声学包简介文章对汽车NVH性能进行了阐述，介绍了汽车声学包的概念、分类、材料等内容，并根据某款车型详细介绍了声学包装件，旨在为今后新车型的声学包设计提供必要的信息及借鉴，进而提升新车型的设计速度及NVH性能。
标签：汽车；声学包；NVH引言随着汽车市场竞争的日益激烈和消费者对汽车产品要求的提高，未来汽车将朝着安全、环保、低成本、信息化、舒适性的方向不断前进。
消费者对汽车舒适性的满意程度主要体现在对汽车整体NVH性能的满意程度上，即消费者需要低噪声、低振动、驾驶平顺的体验。
据不完全统计，对顾客不满意问题调查中，约有1/3是与NVH性能有关；大约1/5的售后服务与NVH性能有关。
因此，对于汽车厂商来说，提高整车的NVH性能变的尤为迫切。
文章介绍的汽车声学包便是提高整车的NVH性能的一种手段。
1 汽车声学包定义要定义汽车声学包，首先需要了解汽车的NVH性能。
NVH是Noise（噪音）、Vibration（振动）、Harshness（平顺性）的简称。
汽车的NVH性能是衡量一个汽车品质的重要指标。
车内噪音的来源非常复杂：发动机的振动和噪音、排气系统的噪音、风扇噪音、传动系统噪音、内饰系统噪音、路胎振动、胎噪、制动噪音以及风噪等都是车内噪音的根源。
通常，人们习惯于按传播路径将车内噪音区分为两大类，即：由结构传递的中、低频噪音，它们通常由动力系统的振动、车身悬置系统的振动以及路胎振动而引起，并通过车身结构振动传播到车内；由空气传递的中、高频噪音，涉及：动力系统噪音、路胎摩擦噪音以及风噪等。
这些错综复杂的车内噪音来源表明，改善汽车的NVH性能是一项复杂的系统工程。
提高汽车的NVH性能除了主动降噪，如优化发动机及车身机构、提高车身动静刚度、改进底盘系统等方法来控制噪声源及传播路径；还需要必要的辅助手段。
汽车声学包作为一种辅助降噪的手段便应运而生了。
汽车声学包就是指跟汽车NVH性能相关的各类吸音、隔音、减震、密封的部件的总称，如前围板隔热垫、地毯、顶棚、孔塞、空腔隔断等等。
全频段振动噪声模拟软件VAOneV A One振动声学解决⽅案1．概述ESI集团旗下的振动噪声系列解决⽅案是全球技术最领先、最完善的解决⽅案，包括全频段振动噪声模拟软件V A One，⾼频冲击响应分析软件SEA Shock，声学材料解决⽅案Foam-X/Nova。
2．全频段振动噪声模拟软件V A One VA One是法国ESI集团于2005年推出的全频段振动噪声分析的模拟环境，代表着ESI 集团在振动噪声模拟、分析和设计⽅⾯的最新技术，被业界专家评为振动噪声⼯程近⼆⼗年来最重⼤的突破。
VA One把有限元分析（FEA），边界元分析（BEM），统计能量分析（SEA）及其混合分析集中于⼀个易于进⾏模拟的环境。
同时，VA One提供有限元、边界元和统计能量分析⼀种严格的耦合形式，能够统⼀⽽可靠地进⾏全频谱范围的求解。
从2004年以来，汽车，航空和铁路领域的⼀些世界性企业参与了ESI集团的结构噪声共同体（SBNC- Structure-borne Noise Consortium）项⽬，对发展和验证VA One⽅案做出了重要的贡献。
联盟成员包括：空中客车德国部（Airbus Deutschland GmbH），波⾳商业飞机（Boeing Commercial Airplanes），庞巴迪运输（Bombardier Transportation），欧洲航空防务及航天公司研发中⼼（EADS CRC Research Centre GmbH），本⽥汽车（Honda Motor Co），三菱电机（Mitsubishi Motor Co），英国QinetiQ Ltd，⽴达汽车系统（Rieter Automotive Systems），⼤众汽车（Volkswagen AG）等。
VA One包含有⼀系列的内部求解器，从⽽可以满⾜对振动噪声分析的需要。
另外，这⼀⼯具软件还包括有与外部求解器的接⼝，以确保与⽬前振动噪声分析和设计过程的兼容性。
汽车声学包轻量化设计分析摘要：本文旨在研究汽车声学包的轻量化设计，要求在保证声学性能的前提下，尽可能实现轻量化的目标。
针对电动汽车的轻量化设计需求，综合考虑其声源分布，对电动汽车关键声学包部件进行轻量化研究。
关键词：汽车声学包；轻量化设计引言：车内噪声按照频率可分为低频、中频和高频噪声。
车内低频噪声可采用有限元法和边界元法等分析求解；而随着频率的升高，车身结构在高频段呈现出“短波长、高模态密度和高模态重叠数”等特性，导致有限元法不适用于高频噪声分析；而统计能量法可克服这些不适合有限元分析的因素，故可广泛应用于高频噪声研究中。
声学包是控制车内高频噪声的有效措施，将不同吸、隔声材料进行最优组合，不仅可获得良好的声学性能，还能实现材料的轻量化。
如以覆盖率、堵件厚度、PU泡沫厚度和EVA面密度为设计变量，对前围板声学包进行优化，使声学包在隔声性能与质量之间取得最佳平衡。
一、汽车声学包轻量化分析电动汽车的轻量化设计直接影响到续航里程、行驶能耗、安全等方面的性能，汽车轻量化已成为当前汽车工业发展的主要趋势。
声学包作为整车中一个重要子系统，有较强的轻量化需求。
声学包轻量化的前提是不造成整车声学性能的衰减。
声学包材料特征参数（如厚度、密度等）存在一定的不确定性，其声学性能的稳健性是声学包轻量化设计的一个主要考量。
基于声学包样件在制作、运输过程中可能存在的厚度、材料参数（流阻、密度）等方面的不确定因素，研究其对整车声学包性能稳健性的影响。
通过合理的优化分析，可设计出兼顾吸隔声性能与良好声学性能稳健性的轻量化声学包部件。
二、计算原理声学包零部件往往采用单一材料组分，未结合传递路径贡献量差别进行不同组合设计，存在声学包性能过设计且重量无法把控的弊端。
基于统计能量分析原理，综合路径贡献量与声学包方案组合灵敏度指标进行分析，从而实现声学包性能与轻量化平衡优化设计。
1、声学材料Biot参数声学材料的声学行为受5个Biot参数（孔隙率、流阻率、弯曲度、黏性特性长度和热特性长度）以及3个力学参数（杨氏模量、泊松比和损耗因子）影响，其中力学参数只影响弹性质地材料，不考虑力学参数对非弹性质地材料性能影响。
邻近前面声腔(hnn ) 邻近底部声腔(hrb -l ) 邻麵面声腔(hrm -2) 邻舰侧声腔（hlm -1)图，图中以出，声腔子系的主要能量来源 底部声腔子系统和前面的声腔子系统，再分别对这两个声腔子系统进行能量输入分析。
头车乘客室声腔（h rm —1)■组成声腔的侧墙板（hrM F >顶部声腔泄漏(Area -2119-FZ -5)■顶部声腔透射(Area -2119-FZ -5)，.组成声腔的窗户 玻璃板（hrwF )、麴k m —图1头车乘客室声腔子系统主要功率输入图2给出了 底声腔子系统的主要能量输图，图中可以出，声腔子系的主要能量来源于动总处声腔子系。
邻近底部声腔Oirb -3)立6040丨邻近外部声腔(oh -41)组成该声腔的底板结构Oirbott -3F ),电机声腔-该声腔面连接处透射1 (Area -2364-hdj -3)|组成电机声腔的板结构（hdj -3F )电机声腔-该声腔面连接处透射 (Area -2408-hdj -l )I 组成电机声腔的板结构（hdj -lF )丨邻肋侧声腔（hlb -3>图2相邻底部声腔子系统主要功率输入上分析可知，司机室和乘客室目观测位置处的主要噪声来源以主要噪声传递路为：动总 的噪声通空起相邻结构件振动，传递司机和乘客的耳旁。
2整车车内噪声控制以上分析，我车内主要噪声来源于动总成,并了解了噪声的主要传递路。
此，针对动总：我加载的密封隔声{针对噪声传路，车体结0引）着 的 和进，列车以方时、能等，为的主要丨， 了的要分。

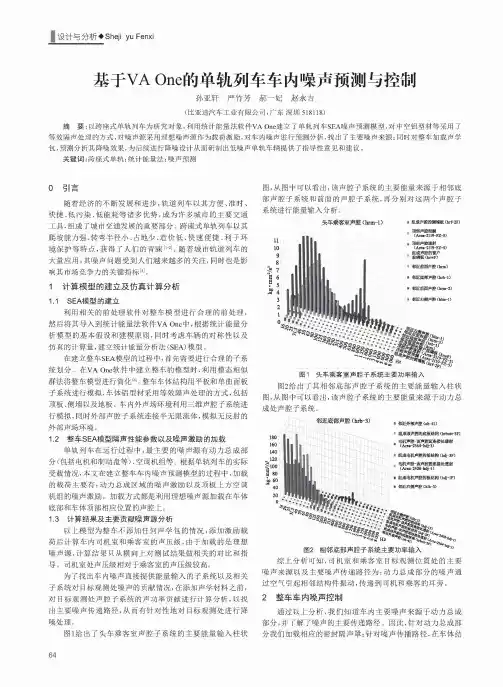

跨座式单轨列车以其能 利 ：等， 了的青睐[1-2#。
着列车的量用，噪声来的，时影的[3]。
1计算模型的建立及仿真计算分析1.1 SEA 模型的建立利用的处理软件对整车模型进行合理的处理，导计能量法软件V A O n e 中， 计能量分析模型的和建模，同时车的对性以的计量，建立计能量析法(S E A )模型。
摘要：世界各大汽车厂商以及汽车研究机构均致力于研究如何降低车内噪声水平，该文基于esi集团的va one综述了汽车车内全频段噪声预测分析方法，论述了车内低频、高频和中频噪声的研究现状，对汽车车内全频段噪声预测分析的研究做了展望。
关键词：va one 车内全频段噪声中图分类号：u467.4 文献标识码：a 文章编号：1672-3791（2016）03（c）-0061-02 随着汽车技术的不断进步，人们对汽车产品舒适性要求的不断提高，世界各国对汽车车内噪声限值要求更加严格，因此，世界各大汽车厂商以及汽车研究机构均致力于降低车内噪声，以满足广大消费者和政府法规的要求。
汽车车内噪声包括低频噪声、中频噪声和高频噪声，构成了车内全频段噪声。
针对不同频率段的噪声特性，利用cae技术与数值计算相结合的方法，如有限元分析方法（finite element method，fem）、统计能量分析方法（statistical energy analysis，sea）以及混合fe-sea分析方法（hybrid fe-sea analysis）等，再结合先进的试验方法，可以分别进行有效地预测。
在汽车研发初期，对车内全频段噪声的预测分析，可以为新车型的正向设计开发提供较为准确的整车噪声特性，从而避免大量的试制样机和重复试验，缩短了开发周期和降低了研发成本。
法国esi集团于2005年推出了全频段振动噪声分析软件va one，它把fem、sea以及hybrid fe-sea analysis集中于统一的模拟环境。
同时，提供了一种有限元和统计能量分析严格的耦合形式，能够统一而可靠地进行全频谱范围的求解[3]。
1 车内噪声预测分析的研究现状在汽车产品开发过程中，对车内全频段噪声的预测是一项非常复杂的工程。
随着数值计算方法和计算机技术的不断进步，各种数值计算方法和商业软件大量涌现，对分析车内全频段噪声起到了关键作用。
其中，在现有的商业软件中，va one可以对汽车车内全频段噪声进行预测分析。
基于某商用车型声学包优化的试验方法研究引言：商用车型的声学性能在市场竞争中起到了至关重要的作用。
声学包是一种用于减少车辆噪音传导的材料，其优化能够显著提高车辆的舒适性和乘坐体验。
本文旨在研究基于商用车型声学包优化的试验方法，以提供科学、高效的优化方案。
方法：1.设计声学包铺设布局。
根据商用车型的结构和噪音产生源的位置，合理设计声学包的铺设布局是第一步。
可以使用计算机辅助设计软件进行仿真分析，以确定最佳的声学包布置方案。
2.测量噪音源的频谱和强度。
使用噪音测量设备对商用车型的各个噪音源进行频谱和强度测量。
这些噪音源可能包括发动机、轮胎和车辆行驶过程中的风噪等。
3.测试声学包材料吸声性能。
选择合适的声学包材料，进行吸声性能测试。
常见的测试方法包括声吸系数测试和垂直吸声系数测试。
4.建立声学包模型。
将声学包材料的吸声性能数据与车辆结构模型结合，建立声学包模型。
可以使用有限元分析方法进行声学包模型的建立和仿真。
5.进行声学包优化试验。
将设计好的声学包铺设布局应用于商用车型，进行试验。
可以通过驾驶舱内的声音测量设备对车辆在不同工况下的噪音进行测试，以评估声学包的优化效果。
6.优化结果的数据分析。
将优化结果与原始设计进行对比分析，评估声学包优化的效果。
可以从整体噪音水平、噪音频谱和驾驶舒适性等方面进行评价。
讨论：声学包优化的试验方法对商用车型的声学性能改善具有重要意义。
通过合理的声学包材料选择和布置，可以显著减少车辆噪音。
声学包优化不仅可以提高车辆的乘坐舒适性，还可以提高车辆品牌形象和竞争力。
然而，在进行声学包优化试验时，需要注意实验环境的控制和测量设备的准确性，以保证试验结果的可靠性。
结论：本文研究了基于商用车型声学包优化的试验方法，并提出了一套科学、高效的优化方案。
通过定量测量和试验分析，可以得出声学包优化的结论，为商用车型的声学性能改善提供依据。
未来的研究可以进一步探索声学包优化的其他方法和技术，以提高商用车型的声学性能。
基于经典声学理论的声学包轻量化研究许雪莹【摘要】为了提高电动汽车的续驶里程,声学包的轻量化是重要手段之一,采用经典声学理论对整车前围声学包搭建了隔声模型,该模型采用经典的隔声理论,单层材料采用\"质量定理\"理论,多层结构则采用\"双层墙\"隔声理论,计算了前围隔声垫的整体隔声量,并进行了轻量化研究.同时对整车的隔声性能进行了试验,将模型预测隔声性能与整车隔声试验结果进行了对比.结果表明,在200～8000 Hz频率范围内,仿真与试验结果有较好的一致性,仿真模型能有效预测前围隔声结构的隔声性能并指导轻量化设计.【期刊名称】《汽车技术》【年(卷),期】2018(000)012【总页数】4页(P51-54)【关键词】电动汽车;声学包;轻量化;经典声学理论【作者】许雪莹【作者单位】上海汽车集团股份有限公司商用车技术中心,上海 200438【正文语种】中文【中图分类】U467.4931 前言车身防火墙的结构设计对于阻止发动机噪声在前围中的传播，进而降低车内发动机噪声具有重要作用。
商业化的软件VA-One在声学包前期开发中已有广泛应用[1-5]，虽然可用于评价隔声垫结构设计及总体性能评价，但搭建模型、参数输入及购买软件等成本较高，因此，如何在样件制作或原型车试制前进行前围隔声垫的快速辅助设计和系统匹配成为声学包开发的核心技术。
另外，随着新的乘用车燃料消耗量评价方法及指标（四阶段）—CAFC的实施，降油耗的压力也成为众多传统主机厂面临的难题[6]，如何在既提升整车声学水平，又实现轻量化和低油耗，成为各大主机厂聚焦的热点[7-11]。
在此背景下，本文基于经典声学理论对汽车前围隔声的声学性能进行建模、仿真和试验验证，并针对不同隔声垫结构设计了隔声性能评估方法，在大大缩短研发周期及降低成本的同时获得了最优的声学效果。
2 基于经典声学理论的前围建模方法常见的前围声学包材料组合为PU发泡层加上乙烯-醋酸乙烯共聚物EVA重层。
基于VA One的汽车车内全频段噪声问题的研究综述
高岩
【期刊名称】《科技资讯》
【年(卷),期】2016(014)009
【摘要】世界各大汽车厂商以及汽车研究机构均致力于研究如何降低车内噪声水平，该文基于ESI集团的VA One综述了汽车车内全频段噪声预测分析方法，论述了车内低频、高频和中频噪声的研究现状，对汽车车内全频段噪声预测分析的研究做了展望。
【总页数】2页(P61-61,63)
【作者】高岩
【作者单位】淄博市张店交通运输管理所山东淄博 255000
【正文语种】中文
【中图分类】U467.4
