曲线为主，不要设计成尖角形、如刀、剑等。
电火花
石油工业训练中心
1.在加工中，利用丝的单向移动切割工件 2.电极丝的运行速度不到0.2m/s 3.所采用的工作液大多为去离子水，一般为浸泡式供液 4.机床结构复杂，价格昂贵，加工精度高
电火花线切割 4.3.3 低速走丝线切割工件
石油工业训练中心
上下异型件
配合件
石油工业训练中心
电火花线切割
电火花线切割原理 1-绝缘底板 2-工件 3-脉冲电源 4-钼丝 5-导向轮 6-支架 7-丝筒
电火花线切割 4.2.2 高速走丝线切割
石油工业训练中心
电火花线切割 4.2.3 工件形成运动形式
石油工业训练中心
电火花线切割 4.2.4 高速走丝线切割特点
石油工业训练中心
1.贮丝筒使电极丝作正反向交替移动; 2.移动速度可达8～10米/秒; 3.采用线切割专用乳化液，冲洗式供液; 4.机床结构简单，价格低廉，加工精度较好;
计数 加工 方向 指令
N 序号
G
准备 功能
X
X坐 标值
YZF
Y坐 Z坐 进给 标值 标值 速度
;
分段 号
电火花线切割编程 5.2 CAXA软件
石油工业训练中心
电火花线切割编程
5.3 设计图形
请问一下图形有何特点？
石油工业训练中心
首尾相连的线 没有交点 没有断点 没有重合线
电火花线切割编程 5.4 电火花线切割作品
石油工业训练中心
电火花原理
2.1 电火花原理
工具 工具 正极
工件 负极 工件
电
压 根据公式
E=u/d
时间

要使放电腐蚀原理用于导电材料的尺 寸加工，必须具备以下几个基本条件：
1.必须保持一定的放电间隙 2.必须采用一定频率功率脉冲电源 3.必须在一定绝缘性能的介质中进行放电
2021/6/21
6
放电加工的微观过程
放电加工时，金属材料蚀除的微观过 程可分为以下四个连续的阶段：
1.极间介质的击穿与放电
2.能量的转换、分布与传递
3.电极材料的抛出
4.极间介质的消电离
2021/6/21
7
加工特点
电火花线切割加工属于特种加工。它 与传统的机械加工相比，有如下优点：
1. 非接触式，适合高硬度难切削材料的加工 2.十分适合复杂形孔及外形的加工 3.切缝细，节省宝贵的金属材料 4.加工的尺寸精度高，表面粗糙度好 5.易于实现数字控制 6.加工的残余应力较小
电火花线切割加工
2021/6/21
1
课程内容
1 概述
2 加工原理、特点及应用
3 线切割机床简介
4 线切割程序编制
5 加工操作演示
2021/6/21
2
概述
电火花线切割加工（Wire Cut Electrical Discharge Machining ，简称WEDM）是在电火花加工基础上，于20 世纪50年代末最早在前苏联发展起来的一种新的工艺形式， 它是利用丝状电极（钼丝或铜丝）靠火花放电对工件进行 切割，简称线切割。
图1 线切割机床
图2 切割用钼丝
2021/6/21
3
线切割加工视频
2021/6/21
4
加工原理
电火花线切割加工的基本原理是利用快速移 动的电极丝，对工件进行脉冲火花放电，腐蚀工 件表面，使工件材料局部熔化和气化，从而达到 切割工件，去除材料的目的。

1-储丝筒；2-导轨；3-上丝介轮；4-上丝电动机
（二）穿丝操作
1. 储丝筒 2.重锤 3.固定插销 4.张丝滑块 5.张紧轮 6、8.导轮 7.导电块
（三）电极丝垂直校正
一般采用找正器（随机附件）进行电极丝垂直度校正。 (1)保证工作台面和找正器各面干净无损坏。 (2)移动Z轴至适当位置后锁紧，将找正器底面靠实工作 台面，长度方向平行于X轴或Y轴。 (3)用手控盒移动X轴或Y轴坐标，至电极丝贴近找正器 垂直面。 (4)选择“手动”菜单中的“接触感知”子功能。 (5)按F7键，进入控制电源微弱放电功能，丝筒启动、 高频打开。 (6)在手动方式下，调整手控盒移动速度，移动电极丝 接近找正器。当它们之间的间隙足够小时，会产生放电火花， 从放电火花的均匀程度判断电极丝的偏斜方向。通过手控盒 点动U轴或V轴坐标，直到放电火花上下一致。电极丝即找正。
Please Criticize And Guide The Shortcomings
讲师：XXXXXX XX年XX月XX日
(3)G01—直线插补指令 编程格式：G01 X_Y_； X、Y：为切割起点在工件坐标系中的坐标值。
(4) G02、G03—圆弧插补指令 G02为顺时针圆弧插补指令，G03为逆时针圆弧插补指令， 如图所示。 编程格式：G02 (或G03)X_Y_I_J_； G92 X10000 Y10000 ；G02 X30000 Y30000 I20000 J0 ； G03 X45000 Y15000 I15000 J0 ； X、Y：为圆弧终点的坐标，I、J：是由圆弧的起点向圆 心作一个矢量，这个矢量在X、Y轴上的投影分别为I和J，带 正负号。
(6) G40—取消间隙补偿指令 编程格式：G40 ； 左右间隙补偿的判别方法是：左偏、右偏是沿加工方向 看，电极丝在加工图形左边为左偏；电极丝在右边为右偏， 如图所示。

5.1 数控电火花线切割加工概述
数控电火花线切割加工，简称线切割。与切削类机 床不同，电火花线切割机床是直接利用电、热能进行加工 的，它可以加工一般切削加工方法难以或无法加工的各种 导电坚硬材料，如硬质合金、淬火钢、特殊金属等。常用 于加工冲压模具的凸、凹模、电火花成型机床的工具电极、 工件样板、工具量规和细微复杂形状的小工件以及窄缝等， 并可以对薄片重叠起来加工以获得一致尺寸。因此，电火 花线切割机床被广泛应用于仪器、仪表、电子、汽车等制 造行业。
5.2.1 坯料准备
对凹模类封闭形工件的加工，加工起始点必须选在 材料实体之内。这就需要在切割前预制工艺孔（即穿丝 孔），以便穿丝。对凸模类工件的加工，起始点可以选 在材料实体之外，这时就不必预制穿丝孔，但有时也有 必要把起始点选在实体之内而预制穿丝孔，这是因为坯 件材料在切断时，会在很大程度上破坏材料内部应力的 平衡状态，造成工件材料的变形，影响加工精度，严重 时甚至造成夹丝、断丝，使切割无法进行。
第5章 数控电火花线切割机床的操作与加工
5.1 数控电火花线切割加工概述 5.1.1 电火花线切割加工原理 5.1.2 电火花线切割机床的分类 5.1.3 电火花线切割加工特点与加工对象 5.1.4 电火花线切割机床的组成
5.2 数控电火花线切割加工工艺 5.2.1坯料准备 5.2.2 加工路线的选择 5.2.3 穿丝孔与切入点位置的确定 5.2.4 工件的装夹与找正 5.2.5 电极丝的选择与对刀 5.2.6 工艺参数的选择
5.2.2 加工路线的选择
对于电火花线切割加工，在选择加工路线时应尽量保 持工件或毛坯的结构刚性，以免因工件强度下降或材料内 部应力的释放而引起变形，
具体应注意以下几点： （1）切割凸模类工件应尽量避免从工件端面由外向里 进刀，最好从坯件预制的穿丝孔开始加工，如图5-6所示。

(3) 按照机床的操作说明书中上丝示意图的提示将 电极丝从丝盘上到储丝筒上。
2. 穿丝操作 (1) 拉动电极丝头，按照操作说明书说明依次绕接 各导轮、导电块至储丝筒(如图3-20所示)。在操作中要 注意手的力度，防止电极丝打折。
(2) 穿丝开始时，首先要保证储丝筒上的电极丝与 辅助导轮、张紧导轮、主导轮在同一个平面上，否则 在运丝过程中，储丝筒上的电极丝会重叠，从而导致 断丝。
找正块是一个六方体或类似六方体(如图3-21(a)所 示)。在校正电极丝垂直度时，首先目测电极丝的垂直 度，若明显不垂直，则调节U、V轴，使电极丝大致垂 直工作台；然后将找正块放在工作台上，在弱加工条 件下，将电极丝沿X方向缓缓移找正块之间产生 火花放电，然后肉眼观察产生的火花：若火花上下均匀(如 图3-21(b)所示)，则表明在该方向上电极丝垂直度良好；若 下面火花多(如图3-21(c)所示)，则说明电极丝右倾，故将U 轴的值调小，直至火花上下均匀；若上面火花多(如图321(d)所示)，则说明电极丝左倾，故将U轴的值调大，直至 火花上下均匀。同理，调节V轴的值，使电极丝在V轴垂直 度良好。
(3) 穿丝中要注意控制左右行程挡杆，使储丝筒左 右往返换向时，储丝筒左右二端留有3～5 mm的余量。
3.2.2 电极丝垂直找正
在进行精密零件加工或切割锥度等情况下需要重 新校正电极丝对工作台平面的垂直度。电极丝垂直度 找正的常见方法有两种，一种是利用找正块，一种是 利用校正器。
1．利用找正块进行火花法找正
（2）切割电火花成形加工用的电极； 特别经济，同时适用于加工微细复杂形状的电极
（3）加工零件 缩短试制周期，加工难加工零件。
3.2 电火花线切割加工设备
3.2 电火花线切割加工设备
3.2 电火花线切割加工设备

排除电蚀产物。
六、电火花加工的分类
电火花穿孔成形加工、电火花线切割加工、 电火花磨削和镗磨、电火花展成加工、电 火花表面强化与刻字。
第二节 电火花加工中的基本工艺规律
一、穿孔加工——常指贯通的等截面或变截面的二维型孔的电火花加工。 3）放电必须在一定绝缘性能的液体介质中进行 第五节 其他电火花加工
第一节 基本原理和分类
一、电火花腐蚀产生的原因
十九世纪末期，在美国发明了电笔，它是在电 极与被加工工件金属之间，通过低电压、大电流 时进行刻印或写字的，进入二十世纪后，通过在 介电液体中放电，能够制作金属粉末等。1943年， 前苏联科学家研究开关触点遭受火花放电腐蚀损 坏的有害现象和原因，发现电火花的瞬时高温可 以使局部的金属熔化、气化而被蚀除掉，开创了 电火花加工方法。之后日本把电火花加工作为精 密加工，用于金属模具加工来研究。现在电火花 加工已经成为金属模具加工的主要手段。
2、工具电极损耗
3
电极结构
4）RLC线路脉冲电流 2）热影响层：材料无熔化，但金相组织发生了变化 2、加工外螺纹：工件作径向进给 1）工件接脉冲电源的正极——正极性加工 磨削——工具、工件旋转运动，轴向进给 间隙一致性，保持不变时，可以通过修正工具电极的尺寸对放电间隙进行补偿 又称白层，随脉冲能量的增大而变厚，与机体结合不牢。 淬火钢：再淬火区，高温回火，低温回火 凹模的质量指标主要是尺寸精度、冲头与凹模的配合间隙，刃口高度、刃口斜度和落料角。 能达到较高的仿形精度，每个电极加工时必须把上一规准的放电痕迹去掉，要求电极的制造精度高，定位装夹精度高 1）高低压复合脉冲电源 1）可以采取冲油或定时抬刀的办法排除电蚀产物。 3）显微裂纹 受拉应力产生显微裂纹。 1943年，前苏联科学家研究开关触点遭受火花放电腐蚀损坏的有害现象和原因，发现电火花的瞬时高温可以使局部的金属熔化、气化 而被蚀除掉，开创了电火花加工方法。 深径比可超200以上。 加工型腔模具——电极的低损耗 1）材料：钢T8A、T10A、Cr15等 3、加工薄壁、异形小孔、深小孔等有特殊要求的零件。 3）为了适应不同规准，整个功率级由几十只大功率高频晶体管并联，可调粗、中、精加工规准。 2）精度：不低于IT7，Ra1.

电极丝的 运行速度
电火花快走丝线切割：高速往复运动，8-12m/s 电火花慢走丝线切割：低速单向运动，0.2m/s
3
1高速与低速走丝电火花线切割机床的主要区别
4
图5-1 电火花线切割原理
储丝筒使钼丝作 正方向交替移动。
脉冲电源供给 加工能量。
工作台在水平面两个坐标方向各 自按预定的控制程序，根据火花间 隙状态作伺服进给运动，合成各种 曲线轨迹，把工件切割成形。
•
16、人生在世：可以缺钱，但不能缺德;可以失言，但不能失信;可以倒下，但不能跪下;可以求名，但不能盗名;可以低落，但不能堕落;可以放松，但不能放纵;可以虚荣，
但不能虚伪;可以平凡，但不能平庸;可以浪漫，但不能浪荡;可以生气，但不能生事。
•
17、人生没有笔直路，当你感到迷茫、失落时，找几部这种充满正能量的电影，坐下来静静欣赏，去发现生命中真正重要的东西。
低速走丝线切割机床：伺服电机＋码盘 的半闭环系统。
少量超精密线切割机床：伺服电机＋磁 尺/光栅的全闭环系统。
14
b 加工控制
——在加工过程中对伺服进给、短路回退、 间隙补偿、自适应控制、自动找中心、 电源装置、走丝机构、工作液系统等进 行控制。
进给控制：根据加工间隙的平均电压或 放电状态的变化，自动调整进给速度， 保持某一平均放电间隙，使加工稳定， 提高切割速度和加工精度。
3.放电间隙与放电通道
4.电蚀电Biblioteka 产物加工屑金属转移
5.开路电压、放电电压、加工电压、击穿电压
6.短路峰值电流、短路电流、加工电流
7.电参数、电规准火花放电
8.开路脉冲、工作脉冲、短路脉冲
脉冲前沿、脉冲后沿
20
5·5 电加工的主要名词

常采用国际上通用的ISO（国际标准化组织）或EIA（美 国电子工业协会）格式。为便于国际交流和标准化，我 国生产的线切割控制系统逐步采用ISO代码（G代码）。
目 录
上一 页
下一页
9.5
3B代码编程
数控电火花线切割编程技术
数控电火花线切割手工编程
9.5.1
我国数控线切割机床采用统一的五指令3B程序格式，即
看终点坐标值， 4、定 J 3、所有的数值都取绝对值 取大值
或：B8 B6 B8000 GX L1
5、定
Z
目 录 上一 页 下一页
9.5
（二） 圆弧的编程
Y (mm)
数控电火花线切割编程技术
数控电火花线切割手工编程
9.5.1
步 骤
1、定坐标圆点
圆 圆 起
弧 心 点
A
4
3
B
X (mm)
2、定X、Y值 3、定 G
因此切割用的刀具简单，大大降低生产准备工时； 2、利用计算机辅助制图自动编程软件，可方便地加工复 杂形状的直纹表面； 3、电极丝直径较细（Φ 0.025～ Φ0.3mm），切缝很窄， 这样不仅有利于材料的利用，而且适合加工细小零件；
目 录 上一页 下一页
9.2
9.2.1
数控电火花线切割加工的特点 及其适用范围
上一 页 下一页
A
4
D
D — A：B 4000 B 0 或：B B
目 录
9.5
9.5.1
例 2：
2× 450
数控电火花线切割编程技术
数控电火花线切割手工编程
A — B：B 0 或 ：B B 15000 B 15000 GY L2 B B15000 GY L2

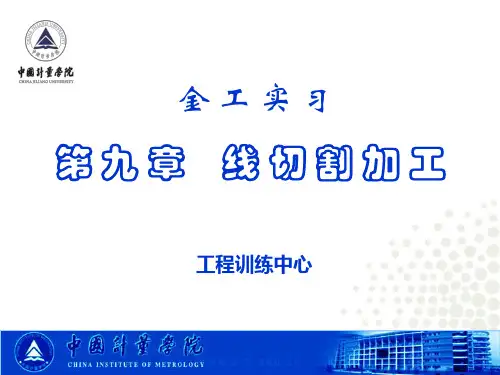

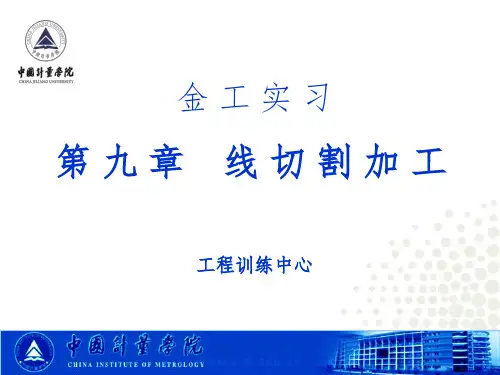

金工实习
第九章 线切割加工
工程训练中心
目录
9.1 数控电火花线切割加工原理 9.2 数控电火花线切割加工的特点及其适用范围 9.3 数控电火花线切割机床的分类
9.3.1 高速走丝线切割机床 9.3.2 低速走丝线切割机床 9.4 数控电火花线切割机床的组成
进入 进入 进入
进入
9.5 数控电火花线切割的编程
目 录 上一页 下 一页
9.5 数控电火花线切割编程技术
9.5.1 数控电火花线切割手工编程
目前，我国主要生产的高速走丝线切割机床一般采用 3B（4B或5B）格式，而进口的低速走丝线切割机床通常 采用国际上通用的ISO（国际标准化组织）或EIA（美国 电子工业协会）格式。为便于国际交流和标准化，我国 生产的线切割控制系统逐步采用ISO代码（G代码）。
3、电极丝直径较细（Φ 0.025～ Φ0.3mm），切缝很窄， 这样不仅有利于材料的利用，而且适合加工细小零件；
目 录 上一页 下一页
9.2 数控电火花线切割加工的特点 及其适用范围
9.2.1 数控电火花线切割加工的特点
4、电极丝在加工中是移动的，不断更新（低速走丝） 往复使用（高速走丝），可以完全或短时间不考虑电极 丝损耗对加工精度的影响；
目 录 上一 页 下一页
返回
9.2 数控电火花线切割加工的特点 及其适用范围
2 数控电火花线切割加工的适用范围
2、加工电火花成形加工用的电极 一般穿孔加工用的电极以及带锥度型腔加工用的电极， 以及铜钨、银钨合金之类的电极材料，用线切割加工特别经 济，同时也适用于加工微细复杂形状的电极。
3、加工零件 在试制新产品时，用线切割在呸料上直接割出零件。例 如试制切割特殊微电机硅钢片定、转子铁心，由于不需
