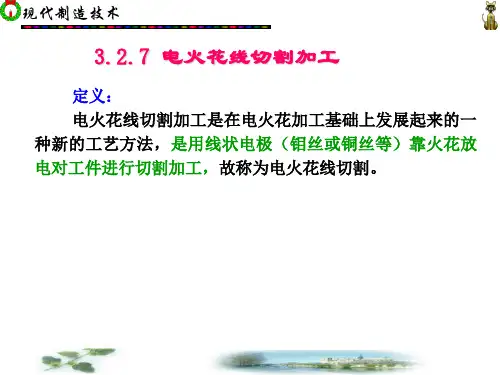

3.2.7电火花线切割加工

3.2.7电火花线切割加工

现代制造技术
（ 2）线切割编程要点
1）3B程序指令格式 我国高速走丝线切割机床采用统一的五指令3B程序指令。
表中各符号的意义分别是： B为分隔符号，它在程序单上起着把X、Y和J数值分隔开的 作用。 X、Y为直线的终点对其起点的坐标值或圆弧起点对其圆心 的坐标值，编程时均取绝对值，以μm为单位，最多为6位数。
现代制造技术 • 导电陶瓷 • 众所周知，通常陶瓷不导电，是良好的绝缘体。例如在氧 化物陶瓷中，原子的外层电子通常受到原子核的吸引力，被 束缚在各自原子的周围，不能自由运动。所以氧化物陶瓷通 常是不导电的绝缘体。 • 然而，某些氧化物陶瓷加热时，处于原子外层的电子可 以获得足够的能量，以便克服原子核对它的吸引力，而成为 可以自由运动的自由电子，这种陶瓷就变成导电陶瓷。 • 导电陶瓷材料可用各种方法涂覆在电极材料上，例如真空喷 涂、等离子喷涂等，或采用溅射喷涂方法，在基片上进行导 电陶瓷材料的涂覆工艺。 • 采用导电陶瓷材料涂覆于电极表面，既耐腐蚀， • 又耐高温。
Y C
100
C
X Y
C
Y A B X
A
100
B
A
A
X
(a)
(b)
(c)
(d)
现代制造技术 ②计数方向G的选取原则， 一般选取与终点处的走向较平行的轴向作为计数方向， 这样可减小编程误差与加工误差。 对直线而言，取X、 Y中较大的绝对值的轴向作为 计 数方向G。 若y<x，则G=Gx ；若y>x，则G=Gy 若y=x，则在一、三象限取G=Gy，在二、四象限取G=Gx。
现代制造技术 目前线切割机床的加工功能及加工工艺指标均比以 前有大幅度的扩展与提高。 主要表现在以下几个方面。 （1）加工对象。 除普通金属、高硬度合金材料外，也适用于人造金刚 石、半导体材料、导电陶瓷、铁氧体材料等。 金刚石（一种碳的单质）是原子晶体 ，一般在固态或融 化状态下不导电 ，不是导体 。 石墨（也是一种碳的单质）兼具有原子晶体 分子晶体 和 金属晶体的性质 ，所以是极易导电的良导体 ， 电池里面 的芯就是石墨。

数控 电火花 线切割

数控 电火花 线切割
• 脉冲间隔的合理选取，与电参数、走丝速度、 电极丝直径、工件材料及厚度有很大关系。因此， 在选取脉冲间隔时必须根据具体情况而定。当走丝 速度较快、电极丝直径较大、工件较薄时，因排屑 条件好，可以适当缩短脉冲间隔时间。反之，则可 适当增大脉冲间隔。
放电峰值电流对工艺指标的影响
放电峰值电流增大，单个脉冲能量增多，工件放电痕 迹增大，故切割速度迅速提高，表面粗糙度数值增 大，电极丝损耗增大，加工精度有所下降。因此第 一次切割加工及加工较厚工件时取较大的放电峰值 电流。
工件接在脉冲电源的正极，电极丝接负极 。
种类
快走丝：走丝速度 8～10m/s，往复运动（我国独创） 慢走丝：走丝速度＜ 0.2 m/s，单向运动
2电火花线切割加工特点
• （1）加工对象不受硬度的限制，可用于一般切削方法 难以加工或者无法加工的金属材料和半导体材料，特别 适合淬火工具钢、硬质合金等高硬度材料的加工；但无 法加工非金属导电材料。
为了实现锥度加工，最常见的方法是在上 丝架的上导轮上加两个小步进电动机，使上丝 架上的导轮作微量坐标移动(又称U、V轴移动)， 其运动轨迹由计算机控制。
②线切割机床控制系统（7.1）
• 控制系统在电火花线切割加工中起着重要作用，具体体 现在两方面：
• (1) 轨迹控制作用。它精确地控制电极丝相对于工件
• 一、线切割加工的主要工艺指标 • 二、电参数对工艺指标的影响 • 三、非电参数对工艺指标的影响 • 四、合理选择电参数
一、主要工艺指标
– 线切割速度（mm2/min）：在保证一定的表面粗糙度的切割过程 中，单位时间内电极丝中心线在工件上切过的面积的总和。 最高切割速度是指在不计切割方向和表面粗糙度等条件下，所能 达到的最大切割速度。 高速走丝：切割速度 20～180mm2/min，切割效率20mm2/(min.A) 低速走丝：切割速度 20～240mm2/min 切割效率：每安培电流的切割速度（ mm2/min A）

第六讲 电火花线切割加工原理、特点、应用范围及设备

第六讲 电火花线切割加工原理、特点、应用范围及设备
特种加工

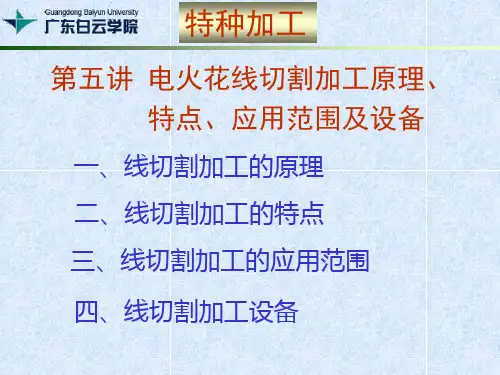

第五讲 电火花线切割加工原理、 特点、应用范围及设备
一、线切割加工的原理 二、线切割加工的特点 三、线切割加工的应用范围
四、线切割加工设备
一、线切割加工的原理
1、线切割加工的原理
基本原理与电火花成形加工相同 加工方式与电火花成形加工不同
（1）线切割以金属丝作电极；
（2）线电极相对工件不断移动； 注意：慢速走丝是单向移动； 快速走丝是往返移动。 （3）工作台由数控伺服电机驱动， 实现X、Y轴方向切割进给。
四、电火花线切割加工设备
（一）、机床本体：
1、床身 3、走丝机构 2、坐标工作台 4、锥度切割装置 导轮偏移式丝架 导轮摆动式丝架 双坐标轴联动装置
四、电火花线切割加工设备
（二）、脉冲电源：
电火花线切割加工的脉 冲电源与电火花成型加工的 脉冲电源在原理上相同，不 过受加工表面粗糙度和电极 丝允许承载电流的限制，线 切割加工脉冲电源的脉宽较 窄(2～60 μ s)，单个脉冲能 量、平均电流(1～5 A)一般 较小，所以线切割总是采用 正极性加工。
一、线切割加工的原理
2、线切割机床的分类
（1）.快走丝电火花线切割机床（WEDM—HS）
音叉式快走丝电 火花线切割机床
立柱式快走丝电 火花线切割机床
冲液式快走丝
走丝速度：8~10m/s
一、线切割加工的原理
（2）.慢走丝电火花线切割机床（WEDM—LS）
工件
自动穿丝机构 立式慢走丝电火 花线切割机床 卧式慢走丝电火花 线切割机床
三、线切割加工的应用范围
1.高熔点材料(如:石墨电极) 高硬材料(如:钨钢) 2.微细结构
ห้องสมุดไป่ตู้
三、线切割加工的应用范围

电火花线切割实例

电火花线切割实例

电火花线切割实例

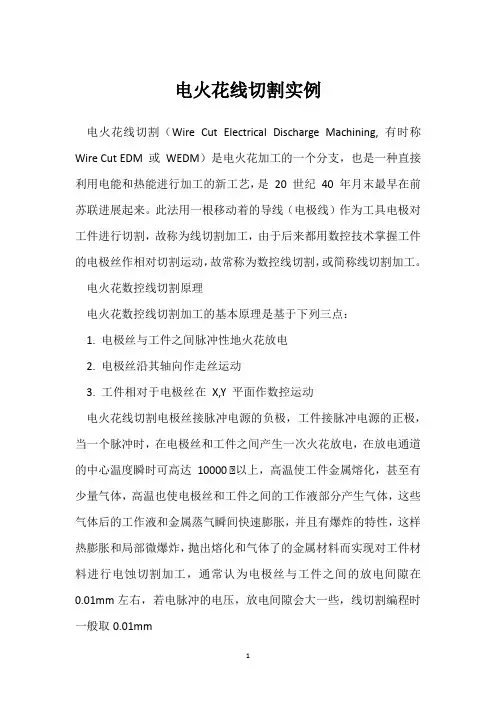

电火花线切割（Wire Cut Electrical Discharge Machining, 有时称Wire Cut EDM 或WEDM）是电火花加工的一个分支，也是一种直接利用电能和热能进行加工的新工艺，是20 世纪40 年月末最早在前苏联进展起来。

此法用一根移动着的导线（电极线）作为工具电极对工件进行切割，故称为线切割加工，由于后来都用数控技术掌握工件的电极丝作相对切割运动，故常称为数控线切割，或简称线切割加工。

电火花数控线切割原理
电火花数控线切割加工的基本原理是基于下列三点：
1. 电极丝与工件之间脉冲性地火花放电
2. 电极丝沿其轴向作走丝运动
3. 工件相对于电极丝在X,Y 平面作数控运动
电火花线切割电极丝接脉冲电源的负极，工件接脉冲电源的正极，当一个脉冲时，在电极丝和工件之间产生一次火花放电，在放电通道的中心温度瞬时可高达10000 ℃以上，高温使工件金属熔化，甚至有少量气体，高温也使电极丝和工件之间的工作液部分产生气体，这些气体后的工作液和金属蒸气瞬间快速膨胀，并且有爆炸的特性，这样热膨胀和局部微爆炸，抛出熔化和气体了的金属材料而实现对工件材料进行电蚀切割加工，通常认为电极丝与工件之间的放电间隙在0.01mm左右，若电脉冲的电压，放电间隙会大一些，线切割编程时一般取0.01mm
以下是电火花线切割加工实例样件1
样件2
样件3。

第三章电火花线切割

第三章电火花线切割

三、工作液循环系统：



作用：与电火花穿孔机床相同 工作液的类型： 高速走丝：专用乳化液 （有多种，各有其特点，新型） 低速走丝：去离子水 煤油（在特殊情况下） （自来水导电，不仅影响恢复电极间的绝缘性， 而且还产生电解作用，所以要把水中的离子去除 后才可使用）

工作液循环装置的组成：工作液泵、液箱、 过滤器、管道、流量控制阀等。

3、预置进给速度对工艺指标的影响 预置进给速度（进给速度的调节或变频调 节）对加工速度、加工精度、表面质量都 有很大影响。（原因）

四、合理调节变频进给的方法： 1、用示波器观察和分析加工状态的方法 2、用示电压电流表观察分析加工状态的 方法 3、按加工电流和短路电流的比值调节 4、计算出不同空载电压时不同的β值。

3、桥式支撑方式
采用两块支撑垫铁 架在双端夹具体上，其特 点是通用性强，装夹方便。 对大、中、小工件装夹都 比较方便。



4、板式支撑方式
板式支撑夹具可以根 据经常加工工件的尺寸而 定，可呈矩形或圆形孔， 并可增加X和Y两方向的 定位基准。它的装夹精度 高，适于常规生产和批量 生产。

5、复式支撑方式 复式支撑夹具是 在桥式夹具上，再装 上专用夹具组合而成。 它装夹方便，特别适 用于成批零件加工， 还可节省工件找正和 调整电极丝相对位置 等辅助工时，又可保 证工件加工的一致性。

2、表面粗糙度 和电火花加工表面粗糙度变化规律一 样一样。 （高速走丝机床和低速走丝机床的比较） 用高速走丝的方法切割工件时,在切割出 表面的进出口两端附近,往往有黑白相间 交错的条纹，其中黑的微凹，白的微凸， 电极丝每正反换向一次，便有一条黑白 条纹。

电火花线切割编程加工工艺及实例

电火花线切割编程加工工艺及实例

切割路径规划
避免频繁换向
在切割过程中，应尽量减少电极丝换向的次数，以降低对电极丝的损耗和避免 影响切割精度。
考虑热影响
在规划切割路径时，应考虑到加工过程中产生的热量对工件的影响，合理安排 切割顺序和冷却时间。
切割速度与进给速度
切割速度选择
根据工件材料、厚度及切割质量要求选择合适的切割速度，切割速度过快可能导 致断丝或降低加工质量，过慢则影响加工效率。
电火花线切割编程加 工工艺及实例
目录
CONTENTS
• 电火花线切割加工概述 • 电火花线切割编程技术 • 电火花线切割加工工艺 • 电火花线切割加工实例 • 电火花线切割加工质量与控制
01 电火花线切割加工概述
定义与特点
定义
高精度加工
材料适应性强
加工复杂形状
环保节能
电火花线切割加工（ Wire Electrical Discharge Machining ，简称WEDM）是一种 利用连续移动的细金属 丝作为电极，对工件进 行脉冲放电切割的加工 方法。
加工特点
钛合金硬度大、熔点高，对切割工艺和设备要求较高。
加工工艺
选择合适的电极丝和脉冲电源，优化切割参数和冷却方式，确保钛合金零件的加工质量和 安全性。同时需注意合理选用电极丝材料和规格，以及调整工作液的成分和压力，以确保 加工过程的稳定性和切割质量的可靠性。
05 电火花线切割加工质量与 控制
加工精度与误差分析
加工精度
电火花线切割能够实现高精度的加工，其精度主要取决于机床的精度、电极丝的直径、切割速度和进给速度等因 素。
误差分析
误差来源主要包括机床误差、电极丝误差、工件装夹误差、编程误差等，通过对误差来源的分析，可以采取相应 的措施减小误差，提高加工精度。

电火花切割原理

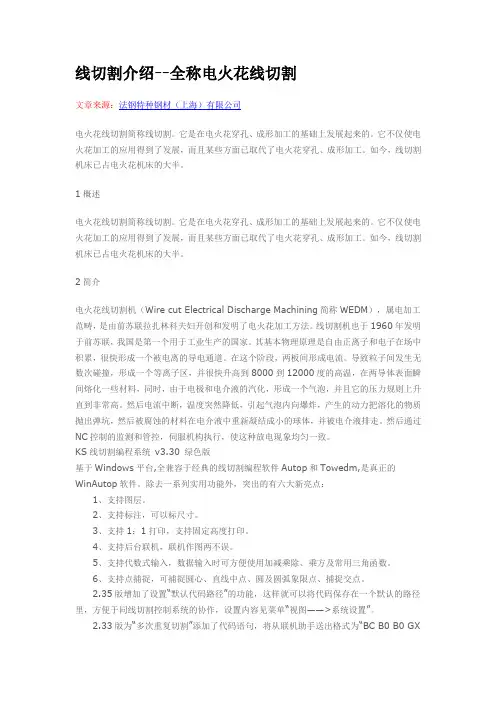

电火花线切割加工概述电火花线切割机（Wire cut Electrical Discharge Machining简称WEDM），属电加工范畴，是由前苏联拉扎林科夫妇研究开关触点受火花放电腐蚀损坏的现象和原因时，发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉，从而开创和发明了电火花加工方法。

线切割机也于1960年发明于前苏联，我国是第一个用于工业生产的国家1、电火花线切割加工原理在电火花线切割加工中，利于移动的细金属导线（铜丝或钼丝）作一个电极，工件作另一个电极，并按照预定的轨迹运动，通过不断的火花放电对工件进行放电蚀除，以切割出成型的各种二维、三维表面。

及也就是自由正离子和电子在场中积累，很快形成一个被电离的导电通道。

在这个阶段，两板间形成电流。

导致粒子间发生无数次碰撞，形成一个等离子区，并很快升高到8000到12000度的高温，在两导体表面瞬间熔化一些材料，同时，由于电极和电介液的汽化，形成一个气泡，并且它的压力规则上升直到非常高。

然后电流中断，温度突然降低，引起气泡内向爆炸，产生的动力把溶化的物质抛出弹坑，然后被腐蚀的材料在电介液中重新凝结成小的球体，并被电介液排走。

然后通过NC控制的监测和管控，伺服机构执行，使这种放电现象均匀一致，从而达到加工物被加工，使之成为合乎要求之尺寸大小及形状精度的产品。

图1电火花线切割加工示意图1-贮丝筒2-电极丝3-丝架4-导轮5-脉冲电源6-工作台7-工作液箱2、电火花线切割加工的特点电火花线切割加工的过程的工艺和机理与电火花穿孔成型加工既有共同性，又有特殊性。

★电火花线切割加工与电火花穿孔成型加工的共同点两者在加工原理、工作机理、工艺、适应材料等方面相同，具体表现为：（1）线切割加工的电压、电流波形与电火花加工的基本相似。

单个脉冲也有多种形式的放电形态，如开路、短路、正常火花放电等。

（2）线切割加工的加工机理、生产率、表面粗糙度等工艺规律，材料的可加工性等也都与电火花加工的基本相似，可以加工硬质合金等一切导电材料。

第二讲 电火花线切割加工 原理与特点

第一讲 电火花线切割加工 的原理与特点
曾小军
一、电火花线切割加工的定义： 电火花线切割加工的定义： 电火花线切割加工的定义
电火花线切割加工
Machining， (Wire Cut Electrical Discharge Machining，简 称WEDM)是在电火花加工基础上于50年代末期在 WEDM)是在电火花加工基础上于50年代末期在 是在电火花加工基础上于50 前苏联发展起来的一种新工艺， 前苏联发展起来的一种新工艺，由于其加工过程是 利用线状电极靠火花放电对工件进行切割， 利用线状电极靠火花放电对工件进行切割，故称电 火花线切割。目前， 火花线切割。目前，国内外的线切割机床已占电加 工机床的60%以上。 60%以上 工机床的60%以上。
①、工件必须是导电材料； 工件必须是导电材料； ②、材料的去除是靠放电时的电能作用来实现的； 材料的去除是靠放电时的电能作用来实现的； ③、加工的材料可以选用高硬度的材料； 加工的材料可以选用高硬度的材料； ④ 、 加工对象主要是平面形状 ， 当机床上加上能使 加工对象主要是平面形状， 电极丝作相应倾斜运动的功能后， 电极丝作相应倾斜运动的功能后 ， 也可以加工锥 但是不能加工盲孔； 面。但是不能加工盲孔； ⑤、自动化程度高、操作方便，易于实现自动化； 自动化程度高、操作方便，易于实现自动化； ⑥、不需要制造成形电极。 不需要制造成形电极。
图1-3 电火花线切割加工的原理图 (a)切割图形 (a)切割图形 (b)加工原理图 (b)加工原理图
图1-4 (a)快速走丝机构 (a)快速走丝机构 丝架;2 导电器; ;2： 1：丝架;2：导电器; 导轮;4 电极丝; ;4： 3：导轮;4：电极丝; 工件;6 工作台; ;6： 5：工件;6：工作台; 7：储丝筒

电火花线切割加工


电火花加工脉冲放电时会导致工作液击穿，在放电区域产生瞬间高温将工件表面金属熔化或汽化。其微观过 程是放电产生电子或离子轰击金属表面，而粒子轰击方向与工具工件所处电极相关，脉宽不同时逸出的粒子种类 不同，所以由此可知工具电极也受到轰击而造成工具损耗。电火花线切割的加工电极丝损耗原因亦是如此。另外， 加工过程中如果脉宽过小，会出现二次放电而造成拉弧，烧伤加工表面的同时也会损伤电极丝。不仅如此，加工 过程中峰值电流也会造成电极丝损耗，其影响甚至高出脉宽的影响。峰值电流过高不仅会造成加工面达不到精度 要求，同时也会损耗电极丝。
电火花线切割加工
特种加工技术
01 背景
03 现状 05 问题
目录
02 技术简介 04 切割机床分类 06 发展趋势
07 研制
09 展望
目录
08 应用
电火花线切割加工（Wire cut Electrical Discharge Machining，简称WEDM），有时又称线切割。其基 本工作原理是利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。
当下一个脉冲到来时，继续重复以上的火花放电过程，从而将工件切割成形。通过数控编程来对金属丝的切 割轨迹进行控制。
线切割技术特点
线切割技术主要具有以下特点：
（1）加工中不存在显著的机械切屑力，无论工件硬度和刚度如何，只要是导电或半导电的材料都能进行加工。 但无法加工非金属导电材料。
现状
高速走丝电火花线切割机作为我国独创技术的机种,已成为我国数控机床中产量最大、应用最广的机种之一。 据估计目前全国有数万台高速走丝电火花线切割机正在模具制造和零件加工中发挥着重要的作用。由于高速走丝 有利于改善排屑条件,适合于大厚度和大电流高速切割,加工性能价格比优异深受广大用户的欢迎。因而在未来较 长的一段时间内,高速走丝电火花线切割机仍是我国电加工行业的主要发展机型。

第三章电火花线切割加工


偏差判断 进给 偏差计算 终点判断
直线
y
B
0
x
曲线
y
o
x
2.加工控制功能
(1)进给速度控制 –根据加工轨迹自动调整伺服进给速度，保持某一平 均放电间隙，使加工稳定，提高切割速度和加工精 度。 (2) 短路回退 –记忆路线，原路回退。 (3) 间隙补偿 –人工编程补偿。 –自动补偿 (4) 图形的缩放、旋转和平移 –图形的切割 –旋转功能：齿轮、电动机定转子等类零件的编程大 大简化，只要编一个齿形的程序，就可切割出整个 齿轮； –平移功能：跳步模具的编程。
一、机床本体
床身：一般为铸件，是坐标工作台、绕丝机构及丝架的支承和 固定基础。通常采用箱式结构，应有足够的强度和刚度。机床
内部安置电源和工作液箱。
坐标工作台：电火花线切割机床最终都是通过坐标工作台与电 极丝的相对运动来完成对零件加工的。 走丝机构：走丝系统使电极以一定的速度运动并保持一定的张 力。
Y Q D 由于计数方向是GX， P 所以J=|OC| A C O N 由于计数方向是GY， 所以J=|OQ|+|QP|
B X
4.整个工件的编程举例
• 直线AB: – BBB40000GxL1 • 斜线BC: – B1B9B90000GyL1 • 圆弧CD – B30000B40000B60000GxNR1 • 斜线DA – B1B9B90000GyL4
• 脉冲电源
– R-C脉冲电源 – 晶体管脉冲电源
三、工作液循环系统
• 工作液的作用是 – 加工介质 – 冷却作用 – 排除电蚀产物 • 工作液循环系统：连续充分供给清洁的工 作液，以保证脉冲放电过程稳定而顺利地 进行。 • 快走丝线切割机床的工作液循环系统 – 工作液：种类繁多的专用乳化液 – 工作液循环与过滤装置主要包括：工 作液箱、工作液泵、流量控制阀、进 液管、回液管、过滤网罩等。 • 慢走丝线切割机床的工作液循环系统 – 工作液：去离子水，精加工时用煤油 – 工作液循环系统：去离子水系统
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

凸模 放电间隙δ约0.01mm
间隙补偿量 ：
凹模
△R=电极丝半径r+放电间隙δ
模具制造技术
（三）编程步骤 在编程前应了解数控线切割机床的规格及主要技术参 数，数控装置的功能及适应程序代码格式。 1．正确选择穿丝孔和电极丝切入位置
穿丝孔是电极丝加工的起点，也是程序 安徽机电职业技术学院 的原点， O点为穿丝孔。一般选工件的基 准点附近。
直线
圆弧 看走向，看起点象限
模具制造技术
安徽机电职业技术学院
B2000 B3000 B3000 Gy L2
B2 B3 B3000 Gy L2
B13500B0B13500GxL3， 或BBB13500GxL3
模具制造技术
安徽机电职业技术学院
B3000 B4000 B17000 Gy SR3
模具制造技术
（平均尺寸）求出各线段的交点坐标值。 5．编制程序 6．程序检验 空运行，即将程序输入数控装置后空走， 检查机床的回零误差。
模具制造技术
（四）编程实例 编程的方法主要有手工编程和自动编程 手工编程，间隙补偿量△R加在程序段中进行计算。 自动编程，加工前将间隙补偿量输入机床的数控装置。编 程时，按图纸的名义尺寸编制程序，补偿量不计算在程序 安徽机电职业技术学院 段尺寸中，图形上所有非光滑连接处应加过渡圆弧修饰， 使图形中不出现尖角。过渡圆弧的半径必须大于间隙补偿 量R>△R 。这样，在加工时数控装置自动将图形圆弧处增 大或减小一个的距离，实行补偿，而直线段保持不变。
例题：弧AB 1) 由终点坐标 B （ 2 ， -9 ）判断， |Y|>|X| ，计数方向取Gx； 2）圆弧半径： 计数长度：
安徽机电职业技术学院
3) 加工指令Z取
SR3 ?弧BA
4) 程序 B9000 B2000 B25880 Gx SR3
模具制造技术
（二）间隙补偿 电极丝 中心轨迹
安徽机电职业技术学院
安徽机电职业技术学院 （一）程序格式 (无间隙补偿 )
B
分隔 符号
X B X坐 标值
Y B Y坐 标值
J G Z 计数 计数 加工 长度 方向 指令
模具制造技术
1．分隔符号B 2．坐标值X、Y 用来将X、Y、J的数码分开，利于控 制机识别。 即X、Y坐标的绝对值，单位µ m 直线 坐标原点为线段起点，X、Y分别取线段在 对应方向上的增量，即该线段在相对坐标系中的终点 安徽机电职业技术学院 坐标的绝对值。 X、Y允许取比值，若X或Y为零时，X、 Y值均可不写，但分隔符号保留。例 B2000B0B2000GxL1 可写为BBB2000GxL1。 圆弧 坐标原点为圆心，X、Y取圆弧起点坐标的 绝对值，但不允许取比值。
模具制造技术
4．计数长度J 根据计数方向，选取直线或圆弧在该 方向上的投影总和（绝对值），单位µ m
安徽机电职业技术学院
线AB：
取 GY J=3000 µ m
弧CD：
取GY
模具制造技术
5．加工指令Z 根据被加工图形的形状，所在象 限和走向等确定。控制台根据这些指令，进行偏 差计算，控制进给方向
安徽机电职业技术学院
线切割机床
模具制造技术
应用
A．微细结构和复杂形状
安徽机电职业技术学院
模具制造技术
安徽机电职业技术学院
模具制造技术
安徽机电职业技术学院
模具制造技术
安徽机电职业技术学院
模具制造技术
安徽机电职业技术学院
模具制造技术
安徽机电职业技术学院
模具制造技术
2、加工过程
运丝
安徽机电职业技术学院
脉冲 机床
自动
零件工艺分析 编程
变频
数控 装置
功放
手工
步进 电机
模具制造技术
3、快走丝、慢走丝线切割机床
快走丝：0.08～0.2mm的钼丝作电极，往复循环，
走丝速度为8～10m/s，加工精度为±0.01mm 表面粗糙度Ra2.5 ~0.63µ m 。工作液为乳化液，
安徽机电职业技术学院
如：DX-1、TM-1、502型 。
穿丝孔到工件之间有一条引入线段，称 为引入程序段。在手工编程时，应减去一 个间隙补偿量△R ，从而保证图形位置的 准确性。如OA段
模具制造技术
2．计算间隙补偿量△R 。 3．确定加工路线 根据工件的装夹情况，建立坐标系。正确的加工路 线能减小工件的变形，保证加工精度。 4．求各线段的各交点坐标值
安徽机电职业技术学院 将图形分割成若干条单一的直线或圆弧，按图纸尺寸
安徽机电职业技术学院 及高熔点、高硬度难切削的材料。
4．自动化程度高，操作方便，周期短
5．但不能加工母线不是直线的表面和盲孔。
模具制造技术
二、数字程序的基本控制原理
安徽机电职业技术学院
脉冲当量：一个进给脉冲，工作 台只进给一步距离 ，是机床精度 的重要参数。
模具制造技术
三、3B格式程序编制
数控程序就是用来控制机床，使机床按照预定要求 进行切割加工。变换成机器可以接受的指令码，这个全 过程称为程序的编制。 3B格式是数控线切割机床所用 的程序之一。
模具制造技术
3．计数方向G Gx —取X方向进给总长度计数 GY——取Y方向进给总长度计数 直线 用线段的终点坐标的绝对值进行比较，哪个方向数值 大，就取该方向作为计数方向。即： |Y|> |X|时，取GY； |Y|< |X|时，取Gx； |Y|=|X| 时，取Gx或GY，有些机床对此专门规定。 安徽机电职业技术学院 圆弧 根据终点坐标的绝对值，哪个方向数值小，就取该方 向为计数方向。 与直线相反。即： |Y|< |X|时，取GY； |Y|>|X|时，取Gx； |Y|=|X|时，取Gx或GY，有些机床对此专门规定。
慢走丝:走丝速度是3～12m/min，电极丝广泛使用铜丝， 直 径 约为0.03～0.35mm，单向移动，可达到加工精度 ±0.001mm， 表面粗糙度为Ra<0.32µ m 。价格比快走丝高。工作液为去离 子水 。
模具制造技术
4、线切割加工特点 1．与电火花成型相比不需要制作电极； 2．电极丝沿长度方向运动，加工中损耗少。 3．能加工精密、形状复杂而细小的内、外形面，以
模具制造技术

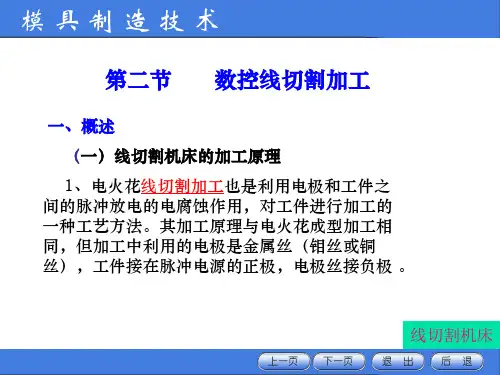

第二节
一、概述 （一）线切割机床的加工原理 1、电火花线切割加工也是利用电极和工件之 间的脉冲放电的电腐蚀作用，对工件进行加工的 安徽机电职业技术学院 一种工艺方法。其加工原理与电火花成型加工相 同，但加工中利用的电极是金属丝（钼丝或铜 丝），工件接在脉冲电源的正极，电极丝接负极 。
数控线切割加工
