汽车底盘测功机(综述)

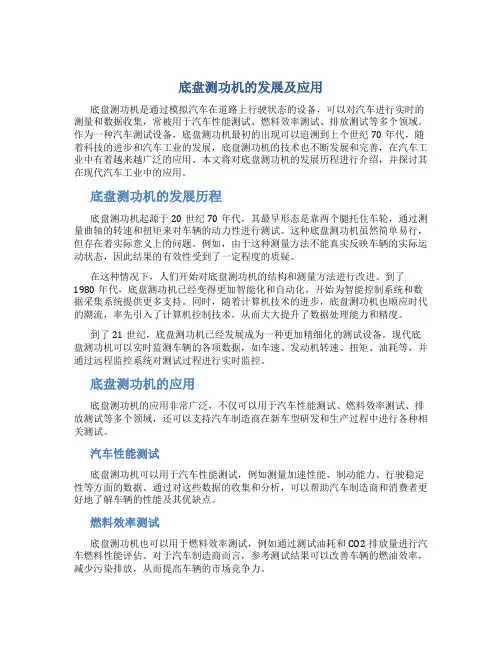

底盘测功机的发展及应用底盘测功机是通过模拟汽车在道路上行驶状态的设备，可以对汽车进行实时的测量和数据收集，常被用于汽车性能测试、燃料效率测试、排放测试等多个领域。

作为一种汽车测试设备，底盘测功机最初的出现可以追溯到上个世纪70年代，随着科技的进步和汽车工业的发展，底盘测功机的技术也不断发展和完善，在汽车工业中有着越来越广泛的应用。

本文将对底盘测功机的发展历程进行介绍，并探讨其在现代汽车工业中的应用。

底盘测功机的发展历程底盘测功机起源于20世纪70年代，其最早形态是靠两个腿托住车轮，通过测量曲轴的转速和扭矩来对车辆的动力性进行测试。

这种底盘测功机虽然简单易行，但存在着实际意义上的问题。

例如，由于这种测量方法不能真实反映车辆的实际运动状态，因此结果的有效性受到了一定程度的质疑。

在这种情况下，人们开始对底盘测功机的结构和测量方法进行改进。

到了1980年代，底盘测功机已经变得更加智能化和自动化，开始为智能控制系统和数据采集系统提供更多支持。

同时，随着计算机技术的进步，底盘测功机也顺应时代的潮流，率先引入了计算机控制技术，从而大大提升了数据处理能力和精度。

到了21世纪，底盘测功机已经发展成为一种更加精细化的测试设备。

现代底盘测功机可以实时监测车辆的各项数据，如车速、发动机转速、扭矩、油耗等，并通过远程监控系统对测试过程进行实时监控。

底盘测功机的应用底盘测功机的应用非常广泛，不仅可以用于汽车性能测试、燃料效率测试、排放测试等多个领域，还可以支持汽车制造商在新车型研发和生产过程中进行各种相关测试。

汽车性能测试底盘测功机可以用于汽车性能测试，例如测量加速性能、制动能力、行驶稳定性等方面的数据。

通过对这些数据的收集和分析，可以帮助汽车制造商和消费者更好地了解车辆的性能及其优缺点。

燃料效率测试底盘测功机也可以用于燃料效率测试，例如通过测试油耗和CO2排放量进行汽车燃料性能评估。

对于汽车制造商而言，参考测试结果可以改善车辆的燃油效率，减少污染排放，从而提高车辆的市场竞争力。

底盘测功机的发展及应用-汽车底盘测功机的发展及应用在车辆检测及改装领域，底盘测功机这个名词已经越来越被广泛地熟悉和接受。

底盘测功机是一款测量车辆发动机功率及扭矩的设备，配上相应的尾气检测设备及油耗检测设备，它还可以检测尾气及油耗。

测试时车辆是在设备上运行，它可以进行一系列的道路模拟测试及工况模拟，可测试汽车极限性能、工况加载、故障诊断试验、经济性油耗测试、环保测试、汽车可靠性和耐久性试验等，底盘测功机现在已经广泛地用于汽车改装行业、汽车制造厂、汽车4S店和综合大型汽修厂，汽车诊断测试技术中心、高等职业技术院校等。

一、底盘测功机的发展底盘测功机的产生最早可以追溯到蒸汽机时代，在十八世纪下半叶，著名的瓦特对当时已经存在的蒸汽机进行了改良，使得机械效率大大提高，由此带来了发动机的工业化。

如何量化发动机的功率便直接导致了测功机的产生。

随着蒸汽机技术的发展，带有蒸汽机车头的火车在步入现代工业社会的道路上具有划时代的意义。

蒸汽机车技术高速发展，并且新的应用在不断的突飞猛进，蒸汽机头变得更快、更重，也更昂贵。

测量蒸汽机的实际功率是为了能够控制和降低其巨大的运转费用。

随着检测理念和技术的不断成熟与进步，现代化的底盘测功机便逐渐彤成了。

早期的蒸汽机车测功机是利用相对粗大的水力制动器在每个驱动轮下提供不断变化的载荷来工作的，这便是水力测功机。

最早的水力测功机于1881年就开始投入到商业用途中。

随着电气化技术对新兴汽车行业的影响，尤其是内燃机的出现，促进了汽车工业的革命，并已经开始胜过蒸汽和电驱动装置。

内燃机逐渐取代了蒸汽机，成为了主流的动力产品。

随着技术的发展，直流和交流电机以及电磁的电涡流制动器也随之出现，并应用于汽车功率测量的检测设备中。

现代化的底盘测功机露出水面。

二、底盘测功机种类目前市场上的底盘测功机主要分为两种，一种是用于整车厂=修理厂及改装行业的滚筒型底盘测功机，另一种是用于研发中心、实验室等地方的转鼓型底盘测功机。

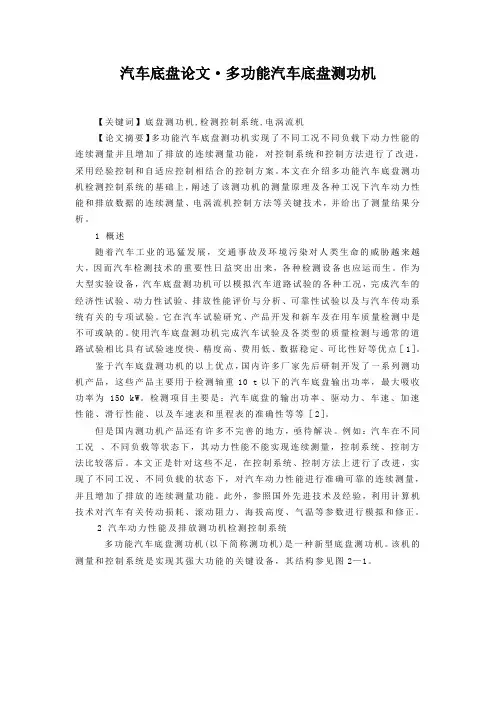

汽车底盘论文·多功能汽车底盘测功机【关键词】底盘测功机,检测控制系统,电涡流机【论文摘要】多功能汽车底盘测功机实现了不同工况不同负载下动力性能的连续测量并且增加了排放的连续测量功能，对控制系统和控制方法进行了改进，采用经验控制和自适应控制相结合的控制方案。

本文在介绍多功能汽车底盘测功机检测控制系统的基础上，阐述了该测功机的测量原理及各种工况下汽车动力性能和排放数据的连续测量、电涡流机控制方法等关键技术，并给出了测量结果分析。

1 概述随着汽车工业的迅猛发展，交通事故及环境污染对人类生命的威胁越来越大，因而汽车检测技术的重要性日益突出出来，各种检测设备也应运而生。

作为大型实验设备，汽车底盘测功机可以模拟汽车道路试验的各种工况，完成汽车的经济性试验、动力性试验、排放性能评价与分析、可靠性试验以及与汽车传动系统有关的专项试验。

它在汽车试验研究、产品开发和新车及在用车质量检测中是不可或缺的。

使用汽车底盘测功机完成汽车试验及各类型的质量检测与通常的道路试验相比具有试验速度快、精度高、费用低、数据稳定、可比性好等优点［1］。

鉴于汽车底盘测功机的以上优点，国内许多厂家先后研制开发了一系列测功机产品，这些产品主要用于检测轴重10 t以下的汽车底盘输出功率，最大吸收功率为150 kW。

检测项目主要是：汽车底盘的输出功率、驱动力、车速、加速性能、滑行性能、以及车速表和里程表的准确性等等［2］。

但是国内测功机产品还有许多不完善的地方，亟待解决。

例如：汽车在不同工况、不同负载等状态下，其动力性能不能实现连续测量，控制系统、控制方法比较落后。

本文正是针对这些不足，在控制系统、控制方法上进行了改进，实现了不同工况、不同负载的状态下，对汽车动力性能进行准确可靠的连续测量，并且增加了排放的连续测量功能。

此外，参照国外先进技术及经验，利用计算机技术对汽车有关传动损耗、滚动阻力、海拔高度、气温等参数进行模拟和修正。

2 汽车动力性能及排放测功机检测控制系统多功能汽车底盘测功机(以下简称测功机)是一种新型底盘测功机。

70·June-CHINA 栏目编辑：文二霞 ******************用于油耗检测的多功能底盘测功机解析随着汽车工业的迅猛发展，能源消耗、交通事故及环境污染对人类的威胁越来越大，因而汽车检测技术的重要性日益突显，各种检测设备也应运而生。

作为大型测试设备，汽车底盘测功机可以模拟汽车道路测试的各种工况，完成汽车的经济性测试、动力性测试、油耗经济性能检测、排放性能评价与分析、可靠性试验以及与汽车传动系统有关的专项试验。

它在汽车试验研究、产品开发和新车及在用车质量检测中是不可或缺的。

使用汽车底盘测功机完成汽车试验及各类型的质量检测与通常的道路试验相比具有试验速度快、精度高、费用低、数据稳定、可比性好等优点。

以下将对佛山市南华仪器股份有限公司的一款底盘测功机NHC-03(A)进行介绍。

一、NHC-03(A)底盘测功机的结构及工作原理NHC-03(A)底盘测功机是佛山市南华仪器股份有限公司研制的一款多功能测功机，如图1、图2所示，主要由台架、滚筒、功率吸收装置、飞轮、举升装置、滑行电机、力和速度传感器等组成。

NHC-03(A)底盘测功机的工作原理如下：汽车驱动轮带动测功机滚筒及电涡流制动器转子旋转，由于磁通密度发生变化使转子表面产生电涡流，该电涡流与磁场相互作用产生反向制动力矩，通过测功机滚筒作用于汽车驱动轮，并使电涡流制动器定子绕主轴轴线摆动。

该制动力矩通过固定在电涡流制动器定子的杠杆传递给压力传感器，由压力传感器测出瞬时驱动力值。

与此同时，底盘测功机的速度传感器测出瞬时的速度值，经计算可得出瞬时的功率值。

图1 NHC-03(A)底盘测功机结构图图2 NHC-03(A)底盘测功机产品底盘测功机控制系统按工况要求设定加载功率或驱动力，由传感器得到实时的加载力或功率，经控制器进行闭环控制，通过调节电涡流制动器的励磁电流来调节制动力(力矩)的大小，从而实现对汽车的精确加载。

二、NHC-03(A)底盘测功机的技术参数与特点1.技术参数NHC-03(A)底盘测功机的技术参数如下：①最大吸收功率250kW(70km/h)；②最大测试速度130km/h；③滚筒直径216mm；④基本惯量907kg±18kg；⑤风冷式电涡流缓速器作为功率吸收装置；⑥力值误差±10N或±1%；⑦速度误差±0.2km/h；⑧工作气压0.6~0.8MPa。

底盘测功机原理及在汽车修理中的应用实例汽车底盘测功机原理底盘测功机(Dynamometer)是一种用来模拟汽车在道路上行驶时受到的阻力，测量其驱动轮输出功率、扭矩(或驱动力)以及车辆速度、加速度、滑行等性能的设备。

本文将简要介绍底盘测功机的原理、构造及其在汽车修理中的应用。

一、底盘测功机的原理和构造底盘测功机是一种不解体检验汽车性能的检测设备，它不但可以通过在室内台架上模拟道路行驶工况的方法来检测汽车的动力性、燃油经济性以及排放性能，同时还能便利地对汽车进展加载从而再现汽车在不同负荷条件下的故障，便于进展诊断。

由于汽车在底盘测功机上进展试验时能通过调整不同负荷转变试验条件，使四周环境影响减至最小，同时通过功率吸取加载装置来模拟道路行驶阻力，掌握行驶状况，故能进展符合实际的简单循环试验，同时在全部试验中，车辆又相对于地面保持静止，可连接多种仪器，因而得到广泛应用。

如图1 所示。

通常见到轻型车所用的底盘测功机主要有以下几种分类方法：(1)依据滚筒数量可分为单滚筒和双滚筒，其中单滚筒底盘测功机，其滚筒直径较大，大约在 1000-2500mm 左右，制造和安装费用大，但其测试精度高，一般用于制造厂和科研单位；双滚筒式底盘测功机的滚筒直径小，或许为 180-500mm，设备本钱低，使用便利，但测试精度较差，一般用于汽车使用、修理行业及汽车检测线、站。

(2)依据驱动方式可分为两驱式转鼓和四驱式转鼓，两驱式转鼓价格廉价，可以测量前驱或后驱车辆；四驱式转鼓则价格较贵，不但可测试两驱车辆还可测试全时四驱车辆。

(3)依据用途可分为综合性能转鼓和专用转鼓，其中专用转鼓主要针对某些专用功能而设计制造的，例如专用于进展排放测量的排放转鼓，目前很多城市进展简易工况排放测试的转鼓就属于这类转鼓，其可达最高车速通常在120km／h 以下，最大吸取功率在160kW 左右，而性能转鼓则可用来对车辆动力性、燃油经济性及排放特性等综合性能进展测试，最高车速通常可达 200km／h，最大吸取功率在 250kW 以上。

底盘测功机技术指标
底盘测功机是一种能够对汽车底盘性能进行测试和评估的设备，可以测量车辆在不同的运行状态下的输出功率、转速、扭矩等参数值。

底盘测功机在汽车设计、生产、销售以及维修保养等环节中都发挥着重要的作用。

底盘测功机的技术指标主要包括以下几项：
1. 额定功率：是指设备能够承受的最大功率值，根据不同的使用需求和测试对象，可以选择不同额定功率的底盘测功机。

2. 最大扭矩：是指设备能够承受的最大扭矩值，一般来说，最大扭矩值越高，设备质量越好，但也意味着价格更贵。

3. 测试速度：一般参考车速，根据所测量的车辆类型不同，测试速度也会不同。

一般来说，底盘测功机的测试速度范围从0km/h到200km/h 不等。

4. 测试数字精度：底盘测功机测试的数字误差越小，测量数据准确程度越高。

一般来说，数字精确度是衡量底盘测功机质量的重要指标。

一般的测试数字精度可以达到0.1%左右。

以上内容仅供参考，可以访问汽车维修类论坛获取更多关于底盘测功机的信息，也可以咨询汽车维修专业人员，以获取更准确的信息。
