三段式电流保护一、 电流速断保护(第I 段)图1 简单网络接线示意图对于仅反应于电流增大而瞬时动作的电流保护,称为电流速断保护.为优先保证继电保护动作的选择性,就要在保护装置起动参数的整定上保证下一条线路出口处短路时不起动,这在继电保护技术中,又称为按躲过下一条线路出口处短路的条件整定。
以上图1所示的网络接线为例,假定每条线路上均装有电流速断保护,对于安装在A 母线处的保护1来讲,其起动电流'.1dz I 必须整定得大于d2点处短路时,可能出现的最大短路电流,即在最大运行方式下B 母线上三相短路时的电流..max d B I ,即:'.1..maxdz d B I I >(1—1)引入可靠系数' 1.2~1.3k K =,则上式即可写为: ''.1..max dz k d B I K I =•(1—2)当被保护线路的一次侧电流达到起动电流这个数值时,安装在A 母线处的保护1就能起动,最后动作于跳断路器1对保护2来讲,按照同样的原则,其起动电流必须整定得大于d4点处短路时,可能出现的最大短路电流,即在最大运行方式下C 母线上三相短路时的电流..max d C I ,即:''.2..max dz k d C I K I =•(1—3)当被保护线路的一次侧电流达到起动电流这个数值时,安装在B 母线处的保护2就能起动,最后动作于跳断路器2。
后面几段线路的电流速断保护整定原则同上。
电流速断保护的主要优点是:简单可靠,动作迅速,因而获得了广泛的应用。
但由于引入的可靠系数' 1.2~1.31k K =>,所以不难看出,电流速断保护的缺点是:不能保护本线路的全长,且保护范围直接受系统运行方式变化的影响。
运行实践证明,电流速断保护的保护范围大概是本线路的85%~90%。
二、 限时电流速断保护(第II 段)1、工作原理及整定计算的基本原则由于有选择性的电流速断保护不能保护本线路的全长,因此我们考虑增加一段新的保护,用来切除速断范围以外的故障,保护本线路的全长,同时也能作为电流速断保护的后备保护。

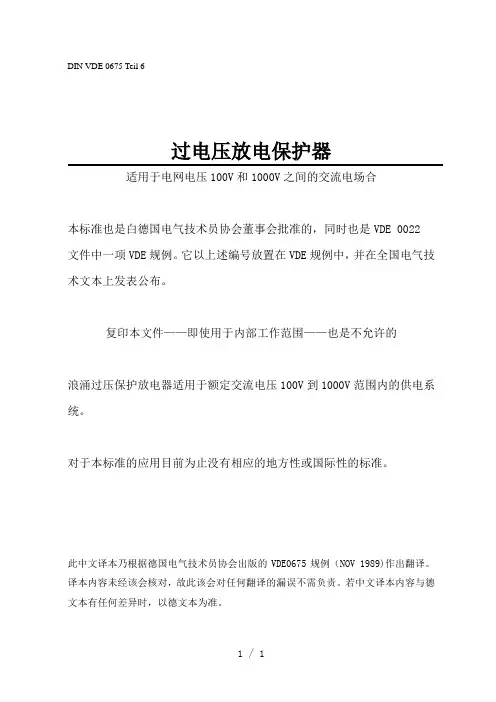

DIN VDE 0675 Teil 6过电压放电保护器适用于电网电压100V和1000V之间的交流电场合本标准也是白德国电气技术员协会董事会批准的,同时也是VDE 0022文件中一项VDE规例。
它以上述编号放置在VDE规例中,并在全国电气技术文本上发表公布。
复印本文件——即使用于内部工作范围——也是不允许的浪涌过压保护放电器适用于额定交流电压100V到1000V范围内的供电系统。
对于本标准的应用目前为止没有相应的地方性或国际性的标准。
此中文译本乃根据德国电气技术员协会出版的VDE0675规例(NOV 1989)作出翻译。
译本内容未经该会核对,故此该会对任何翻译的漏误不需负责。
若中文译本内容与德文本有任何差异时,以德文本为准。
目录第一部应用范围 (5)第二部定义 (5)2.1章放电器 (5)2.2章分离装置 (5)2.3章放电器——测量电压Ur (5)2.4章放电器——持续电压Uc (5)2.5章测量频率 (5)2.6章作用动作 (5)2.7章动作电压 (5)2.8章放电器冲击电流 (6)2.9章剩余电压 (6)2.10章续流 (6)2.11章100%-吸合动作-闪电冲击电压 (6)2.12章安全电平 (6)2.13章不受影响的检验回路的短路电流 (6)2.14章闪电冲击电压1.2/50μs(开路电压) (6)2.15章冲击电流8/20μs(短路电流) (6)2.16章闪电检验电流 (6)第三部放电器各类型 (6)3.1章用于A 类要求的低压架空线的放电器 (6)3.2章用于B、C和D类要求,在建筑物上的放电器 (6)第四部要求 (7)4.1章一般要求 (7)4.2章对A类要求放电器的附加要求 (9)4.3章对于B、C和D类要求放电器的附加要求 (9)第五部检验 (11)5.1章概述 (11)5.2章通过观察检验 (12)5.3章通过观察和试验性安装进行检验 (12)5.4章通过观察和试验性组装进行检验 (12)5.5章标记检验 (12)5.6章接触保护检验 (12)5.7章活动连接导线检验 (12)5.9章接触保护的机械强度检验 (14)5.10章接触保护的热稳定性检验 (14)5.11章接触保护的耐火性检验 (14)5.12章空气隙和漏电路径检验 (15)5.13章漏电电流强度检验 (17)5.14章绝缘阻抗检验 (18)5.15章检验耐压性 (18)5.16章A类要求放电器的气候变化检验。

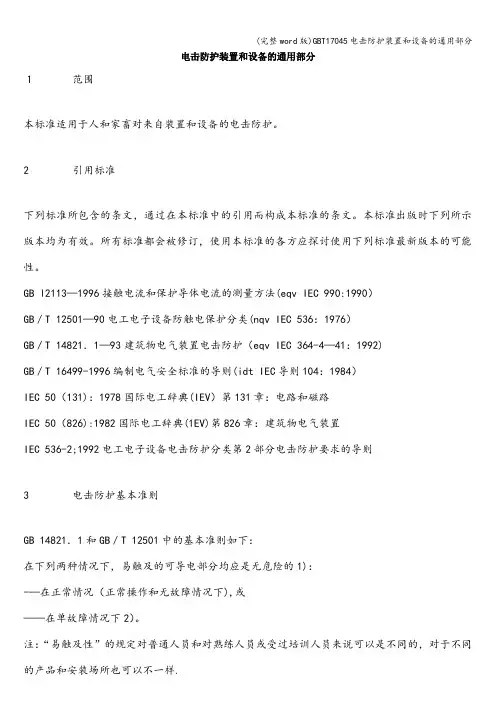

电击防护装置和设备的通用部分1范围本标准适用于人和家畜对来自装置和设备的电击防护。
2 引用标准下列标准所包含的条文,通过在本标准中的引用而构成本标准的条文。
本标准出版时下列所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB l2113—1996接触电流和保护导体电流的测量方法(eqv IEC 990:1990)GB/T 12501—90电工电子设备防触电保护分类(nqv IEC 536:1976)GB/T 14821.1—93建筑物电气装置电击防护(eqv IEC 364-4—41:1992)GB/T 16499-1996编制电气安全标准的导则(idt IEC导则104:1984)IEC 50(131):1978国际电工辞典(IEV)第131章:电路和磁路IEC 50(826):1982国际电工辞典(1EV)第826章:建筑物电气装置IEC 536-2;1992电工电子设备电击防护分类第2部分电击防护要求的导则3 电击防护基本准则GB 14821.1和GB/T 12501中的基本准则如下:在下列两种情况下,易触及的可导电部分均应是无危险的1):-—在正常情况(正常操作和无故障情况下),或——在单故障情况下2)。
注:“易触及性”的规定对普通人员和对熟练人员或受过培训人员来说可以是不同的,对于不同的产品和安装场所也可以不一样.3.1 正常情况为符合上述基本准则,需要有基本电击防护,它可由一种防护措施来提供。
这样的防护措施例子有:——基本绝缘;——限制稳态接触电流;——限制电压;——外护物。
注:基本绝缘在IEC 364和CB/T 12501中被作为直接接触防护.3.2 单故障情况如果出现以下情况之一,就需考虑是某种单故障:—-正常情况下不带电的易触及的可导电部分变为危险的带电部分(例如,加到外露可导电部分的基本绝缘失效时);或——易触及的无危险的带电部分变为危险的带电部分(例如,稳态接触电流的限制失效);或——正常不易触及的危险的带电部分变为易触及的(例如,外壳的机械性损坏)。

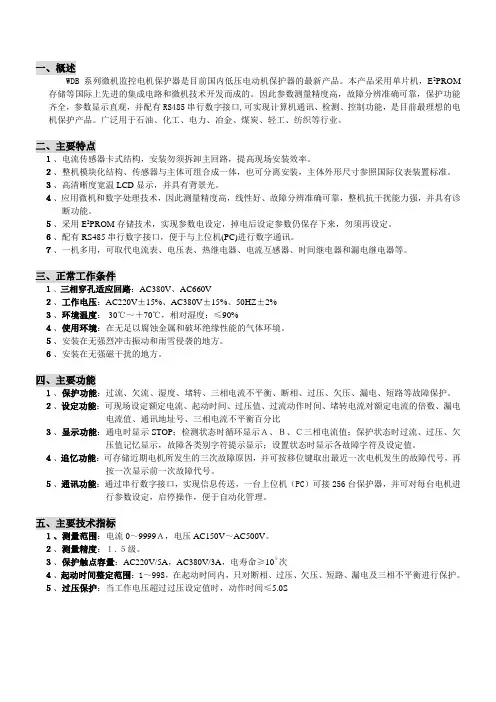

一、概述WDB系列微机监控电机保护器是目前国内低压电动机保护器的最新产品。
本产品采用单片机,E2PROM 存储等国际上先进的集成电路和微机技术开发而成的。
因此参数测量精度高,故障分辨准确可靠,保护功能齐全,参数显示直观,并配有RS485串行数字接口,可实现计算机通讯、检测、控制功能,是目前最理想的电机保护产品。
广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
二、主要特点1、电流传感器卡式结构,安装勿须拆卸主回路,提高现场安装效率。
2、整机模块化结构、传感器与主体可组合成一体,也可分离安装,主体外形尺寸参照国际仪表装置标准。
3、高清晰度宽温LCD显示,并具有背景光。
4、应用微机和数字处理技术,因此测量精度高,线性好、故障分辨准确可靠,整机抗干扰能力强,并具有诊断功能。
5、采用E2PROM存储技术,实现参数电设定,掉电后设定参数仍保存下来,勿须再设定。
6、配有RS485串行数字接口,便于与上位机(PC)进行数字通讯。
7、一机多用,可取代电流表、电压表、热继电器、电流互感器、时间继电器和漏电继电器等。
三、正常工作条件1、三相穿孔适应回路:AC380V、AC660V2、工作电压:AC220V±15%、AC380V±15%、50HZ±2%3、环境温度:-30℃~+70℃,相对湿度:≤90%4、使用环境:在无足以腐蚀金属和破坏绝缘性能的气体环境。
5、安装在无强烈冲击振动和雨雪侵袭的地方。
6、安装在无强磁干扰的地方。
四、主要功能1、保护功能:过流、欠流、湿度、堵转、三相电流不平衡、断相、过压、欠压、漏电、短路等故障保护。
2、设定功能:可现场设定额定电流、起动时间、过压值、过流动作时间、堵转电流对额定电流的倍数、漏电电流值、通讯地址号、三相电流不平衡百分比3、显示功能:通电时显示STOP;检测状态时循环显示A、B、C三相电流值;保护状态时过流、过压、欠压值记忆显示,故障各类别字符提示显示;设置状态时显示各故障字符及设定值。

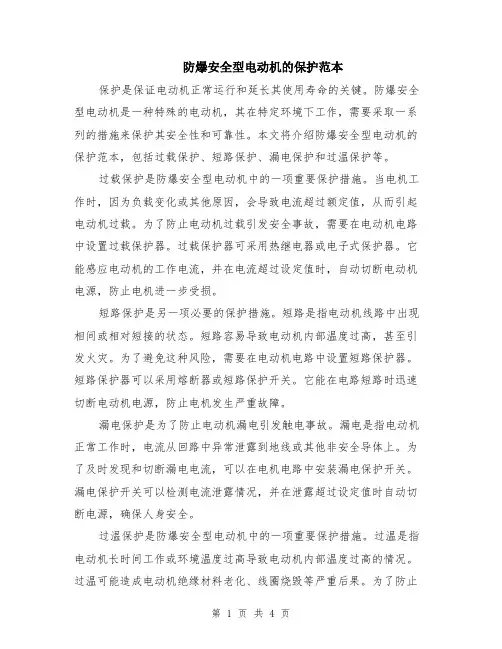

防爆安全型电动机的保护范本保护是保证电动机正常运行和延长其使用寿命的关键。
防爆安全型电动机是一种特殊的电动机,其在特定环境下工作,需要采取一系列的措施来保护其安全性和可靠性。
本文将介绍防爆安全型电动机的保护范本,包括过载保护、短路保护、漏电保护和过温保护等。
过载保护是防爆安全型电动机中的一项重要保护措施。
当电机工作时,因为负载变化或其他原因,会导致电流超过额定值,从而引起电动机过载。
为了防止电动机过载引发安全事故,需要在电动机电路中设置过载保护器。
过载保护器可采用热继电器或电子式保护器。
它能感应电动机的工作电流,并在电流超过设定值时,自动切断电动机电源,防止电机进一步受损。
短路保护是另一项必要的保护措施。
短路是指电动机线路中出现相间或相对短接的状态。
短路容易导致电动机内部温度过高,甚至引发火灾。
为了避免这种风险,需要在电动机电路中设置短路保护器。
短路保护器可以采用熔断器或短路保护开关。
它能在电路短路时迅速切断电动机电源,防止电机发生严重故障。
漏电保护是为了防止电动机漏电引发触电事故。
漏电是指电动机正常工作时,电流从回路中异常泄露到地线或其他非安全导体上。
为了及时发现和切断漏电电流,可以在电机电路中安装漏电保护开关。
漏电保护开关可以检测电流泄露情况,并在泄露超过设定值时自动切断电源,确保人身安全。
过温保护是防爆安全型电动机中的一项重要保护措施。
过温是指电动机长时间工作或环境温度过高导致电动机内部温度过高的情况。
过温可能造成电动机绝缘材料老化、线圈烧毁等严重后果。
为了防止过温引发电动机故障,需要在电动机中设置过温保护器。
过温保护器可以采用热继电器或温度传感器。
它能感知电动机内部温度,并在温度超过额定值时切断电源,防止电机进一步受损。
此外,为了进一步保护防爆安全型电动机,还可以采取其他保护措施,如过压保护、欠压保护和防雷保护等。
过压保护是指在电动机电路中设置过压保护器,当电压超过额定值时切断电源,防止电机损坏。

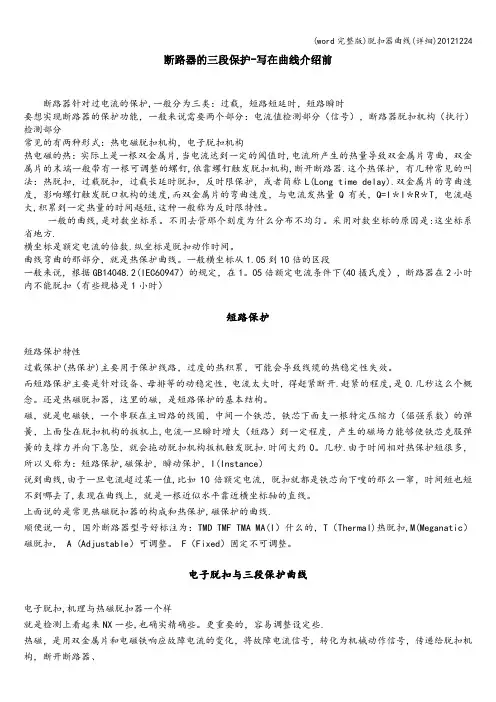

断路器的三段保护-写在曲线介绍前断路器针对过电流的保护,一般分为三类:过载,短路短延时,短路瞬时要想实现断路器的保护功能,一般来说需要两个部分:电流值检测部分(信号),断路器脱扣机构(执行)检测部分常见的有两种形式:热电磁脱扣机构,电子脱扣机构热电磁的热:实际上是一根双金属片,当电流达到一定的阈值时,电流所产生的热量导致双金属片弯曲,双金属片的末端一般带有一根可调整的螺钉,依靠螺钉触发脱扣机构,断开断路器.这个热保护,有几种常见的叫法:热脱扣,过载脱扣,过载长延时脱扣,反时限保护,或者简称L(Long time delay).双金属片的弯曲速度,影响螺钉触发脱口机构的速度,而双金属片的弯曲速度,与电流发热量Q有关,Q=I*I*R*T,电流越大,积累到一定热量的时间越短,这种一般称为反时限特性。
一般的曲线,是对数坐标系。
不用去管那个刻度为什么分布不均匀。
采用对数坐标的原因是:这坐标系省地方.横坐标是额定电流的倍数.纵坐标是脱扣动作时间。
曲线弯曲的那部分,就是热保护曲线。
一般横坐标从1.05到10倍的区段一般来说,根据GB14048.2(IEC60947)的规定,在1。
05倍额定电流条件下(40摄氏度),断路器在2小时内不能脱扣(有些规格是1小时)短路保护短路保护特性过载保护(热保护)主要用于保护线路,过度的热积累,可能会导致线缆的热稳定性失效。
而短路保护主要是针对设备、母排等的动稳定性,电流太大时,得赶紧断开.赶紧的程度,是0.几秒这么个概念。
还是热磁脱扣器,这里的磁,是短路保护的基本结构。
磁,就是电磁铁,一个串联在主回路的线圈,中间一个铁芯,铁芯下面支一根特定压缩力(倔强系数)的弹簧,上面坠在脱扣机构的扳机上,电流一旦瞬时增大(短路)到一定程度,产生的磁场力能够使铁芯克服弹簧的支撑力并向下急坠,就会拖动脱扣机构扳机触发脱扣.时间大约0。
几秒.由于时间相对热保护短很多,所以又称为:短路保护,磁保护,瞬动保护,I(Instance)说到曲线,由于一旦电流超过某一值,比如10倍额定电流,脱扣就都是铁芯向下嗖的那么一窜,时间短也短不到哪去了,表现在曲线上,就是一根近似水平靠近横坐标轴的直线。
电动机保护器使用说明书Installation&Operation Manual安全和注意事项危险和警告■本装置只能由专业人士进行安装和维护。
■对于因不遵守本手册的说明而引起的故障,厂家不承担任何责任。
触电、燃烧和爆炸的危险■设备只能由取得资格的工作人员才能进行安装和维护。
■对设备进行任何操作前,应隔离电压输入和切断设备的工作电源。
■要有一台可靠的电压检测设备来确认电压是否已切断。
■在将设备通电前,应该将所有的机械部件恢复原位。
■设备在使用中应该提供正确的额定电压。
■在通电前应仔细检测所有的接线是否正确。
不注意这些预防措施就有可能会引起严重损害!目录一、概述 (1)二、特点 (1)三、主要功能 (1)四、型号说明 (1)五、工作条件 (2)六、技术数据 (2)6.1.输入输出 (2)6.2.电气试验 (3)七、保护特性与设定范围 (3)7.1.启动保护 (3)7.2.三相电流不平衡(断相)保护 (3)7.3.堵转保护 (4)7.4.过流保护 (4)7.5.tE时间保护(增安型电机) (4)7.6.过压保护(控制回路电压) (5)7.7.欠压保护(控制回路电压) (5)7.8.短路保护 (5)7.9.启动中过流保护 (6)7.10.自启动功能(订货时注明) (6)八、键盘操作和显示 (6)九、外形结构及安装尺寸 (9)9.1.96*48分体式安装方式及开孔尺寸 (9)9.2.整体式安装方式及尺寸 (10)9.3.零序互感器安装方式及尺寸 (10)十、接线图 (10)10.1.接线规则 (10)10.2.端子定义图及接线图 (11)10.3.典型接线图 (11)十一、电机保护器计算机远程通讯系统 (14)十二、注意事项 (15)十三、订货须知 (15)电动机保护器一、概述电动机保护器适用于AC380V低压系统,作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。
除了先进的电动机保护、监控功能,还提供了设备运行和跳闸的记录以及额定参数等重要信息,并且采用现场总线方式结构,为现代化的设备管理带来很大的便利;广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
目录第一章综述 (4)一、硬件配置 (4)二、功能概述 (5)三、技术参数 (6)四、外形尺寸及安装开孔 (8)五、保护元件表 (8)第二章型号配置及接线原理 (12)一、JWB—800F(SJ)线路综合保护 (12)1、采样通道配置 (12)2、保护元件配置 (12)3、开关量输入配置 (12)4、接线端子定义 (14)5、典型原理图 (15)二、JWB—800T(SJ)变压器综合保护单元 (15)1、采样通道配置 (15)2、保护元件配置 (16)3、开关量输入配置 (16)4、接线端子定义 (17)5、典型原理接线图 (18)三、JWB-800T1(SJ)变压器差动综合保护单元 (18)1、采样通道配置 (19)2、保护元件配置 (19)3、开关量输入配置 (19)4、接线端子定义 (19)5、典型原理接线图 (20)四、JWB-800M1(SJ)电动机综合保护单元 (21)1、采样通道配置 (21)2、保护元件配置 (22)3、开关量输入配置 (22)4、接线端子定义 (23)5、典型原理接线图 (24)五、JWB—800M2(SJ)电动机差动综合保护单元 (24)1、采样通道配置 (25)2、保护元件配置 (25)3、开关量输入配置 (25)4、接线端子定义 (26)5、典型原理接线图 (26)六、JWB-800C(SJ)电容器综合保护单元 (27)1、采样通道配置 (27)2、保护元件配置 (28)3、开关量输入配置 (28)4、接线端子定义 (29)5、典型原理接线图 (30)七、JWB-800B1(SJ)母联综合保护单元 (30)1、采样通道配置 (30)2、保护元件配置 (31)3、开关量输入配置 (31)4、接线端子定义图 (32)5、典型接线原理图 (33)八、JWB-800B2(SJ)母联备自投综合保护单元 (33)1、采样通道配置 (33)2、保护元件配置 (34)3、开关量输入配置 (34)4、接线端子定义 (35)5、典型原理接线图 (36)九、JWB—800BF(SJ)进线备自投综合保护单元 (36)1、采样通道配置 (36)2、保护元件配置 (37)3、开关量输入配置 (37)4、接线端子定义 (37)5、典型原理接线图 (38)十、JWB-800P1(SJ)单TV监控单元 (39)1、采样通道配置 (39)2、保护元件配置 (40)3、开关量输入配置 (40)4、接线端子定义 (41)5、典型原理接线图 (42)十一、JWB-800P2(SJ)两段母线 .................. TV监控及电压自动并列单元431、采样通道配置 (43)2、保护元件配置 (43)3、开关量输入配置 (43)4、接线端子定义 (44)第三章保护元件工作原理 (46)一、定时限过流保护 (46)二、合闸后加速过电流保护 (46)三、方向性过电流保护 (46)四、反时限过流保护 (47)五、复合电压启动的过电流保护 (48)六、定时限零序过电流保护 (48)七、谐波及比率制动的差动保护 (49)八、定时限过电压保护 (50)九、定时限低电压保护 (51)十、定时限零序过电压保护 (51)十一、带比例调整的定时限负序过电流保护 (51)十二、电机启动过程过电流保护 (52)十三、电机过热保护 (53)十四、正序定时限过电流保护 (53)十五、母线充电保护 (54)十六、母联备自投功能 (54)十七、进线备自投 (55)十八、带滑差和低压闭锁的低周减载保护 (56)十九、三相一次重合闸 (56)二十、TV自动并列功能 (57)第一章综述JWB-800系列综合保护测控装置是集继电保护功能、测控功能、通讯功能等多种功能为一体的电力自动化产品,适用于110KV及以下的电力系统及厂矿企业的变配电站,可对输配电线路、变压器、电动机、电容器等设备进行保护和监控。
电力电子器件的保护一 、过电压保护电力电子装置中可能产生的过电压外分为外因过电压和内因过电压两类。
外因过电压主要来自雷击和系统中的由分闸、合闸等开关操作引起的。
电力电子装置中,电源变压器等储能元器件,会在开关操作瞬间产生很高的感应电压。
内因过电压主要来自电力电子装置内部器件的开关过程,包括:(1)换相过电压:由于晶闸管或者与全控器件反并联的续流二极管在换相结束不能立刻恢复阻断能力,因而有较大的反向电流过,使残存的载流子恢复,而当其恢复了阻断能力时,该反向电流急剧减小,会由线路电感在器件两端感应出过电压。
(2)关断过电压:全控型器件在较高频率下工作,当器件关断时,因正向电流的迅速降低而由线路电感在器件两端感应出的过电压。
电力电子电路常见的过电压有交流测过电压和直流测过电压。
常用的过电压保护措施及配置位置如图1-1所示。
SFRVRCDTDCUMRC 1RC 2RC 3RC 4L BS DC图9-10 过电压保护措施及装置位置F ─避雷器 D ─变压器静电屏蔽层 C ─静电感应过程电压抑制电容1RC ─阀测浪涌过电压抑制用RC 电路 2RC ─阀测浪涌过电压抑制用反向阻断式RC 电路 RV─压敏电阻过电压抑制器 3RC ─阀器件换相过电压抑制用RC 电路 4RC ─直流测RC 抑制电路 RCD─阀器件关断过电压抑制用RCD 电路过电压保护所使用的元器件有阻容吸收电路、非线性电阻元件硒堆和压敏电阻等,其中RC 过电压抑制电路最为常见。
由于电容两端电压不能突变,所以能有效抑制尖峰过电压。
串联电阻能消耗部分产生过电压的能量,并抑制回路的振荡。
视变流装置和保护装置点不同,过电压保护电路可以有不同的连接方式。
图9-11所示为RC 过电压抑制电路用于交流测过电压抑制的连接方式。
+-+-a)b)网侧阀侧直流侧C a R aC a R aC dcR dc C dcR dc C a R aC a R a图9-11 RC 过电压抑制电路联结方式 a)单相 b)三相二、过电流保护过电流分为过载和短路两种情况。
电动机保护器word版智能电动机保护器——芯晔电⼦技术⽂章1简介1.1概述三相交流异步电动机(以下简称电动机),由于结构简单、价格低廉等优势在各⾏各业中得到了⼴泛的应⽤。
但是由于电机⾃⾝的特点,电动机在起动、故障等⾮正常运⾏的情况下会对电⽹造成很⼤的影响,因此为了确保电动机的正常运⾏和故障监测就显得⾮常重要。
传统的电动机保护和控制电路由继电器等⾮智能器件构成,控制原理复杂,设计、调试和维护⼯作量⼤。
我公司推出的低压电动机保护控制器适⽤于额定频率50Hz、额定电压⾄AC690V、额定电流⾄820A的电动机应⽤场所。
该产品与接触器、塑壳断路器等产品配合为低压电动机提供了⼀整套控制、保护、检测和通信于⼀体的专业化解决⽅案。
简化了传统的电动机⼆次控制保护电路,是智能化MCC的理想选择。
电动机保护控制器采⽤模块化设计,主要由⼆部分组成:控制器主体和显⽰终端。
控制器主体可以独⽴运⾏,实现测量、保护、电动机控制、远程通信功能,全中⽂显⽰终端可以提供友好的⼈机界⾯。
1.2控制器功能:1.3引⽤标准GB 14048.1 低压开关设备和控制设备总则GB 14048.4 低压开关设备和控制设备低压机电式接触器和电动机起动器GB 14048.5 控制电路电器和开关元件机电式控制电路电器GB 3836.3-2000 爆炸性⽓体环境⽤电⽓设备第3部分:增安型“e”JB/T10613-2006 数字式电动机综合保护装置通⽤技术条件JB/T10736-2007 交流电动机保护器1.4产品特点1、电源⽀持交、直流供电,供电范围宽(AC/DC 80V~270V);2、7路DI⼲节点、湿节点输⼊,⼲接点内部提供DC24V电源,输⼊功能可选;3、DO⽀持交流负载或直流负载,同时“起动控制DO”与“保护/停车控制DO”分开;信号DO⽤于装置⾃检或故障报警输出等,DO输出功能可选;4、测量三相电流、三相电压参数,功率、功率因数、电能等参数测量精度⾼;5、⽀持电动机多种起动控制逻辑(直接起动、变频起动、软起动、星-三⾓起动、双向起动、双速起动等);6、保护功能有过载、堵转、过流、tE时间、剩余电流、过压、⽋压、⽋功率等;7、保护功能的投、退、保护参数等可由专业⼈员根据电动机的实际运⾏情况进⾏现场整定,掉电不丢失;8、“tE时间保护”符合国家标准(GB3836.3-2000) ,适应于增安型防爆电动机;9、特⼤短路电流时可闭锁接触器,直接驱动断路器,可靠排除故障;10、可实现电动机⾃动起动功能;11、4mA~20mA模拟量输出可选择电动机各种运⾏参数(增选);12、控制器⽀持MODBUS-RTU总线,实现数据传输功能(增选);13、控制器可记录电动机当前运⾏时间、当前停车时间、累计运⾏时间、累计停车时间、累计故障次数、操作次数等信息,便于⽇常维护;14、控制器可实时查询开关量的输⼊输出状态、当前电动机的运⾏状态;15、控制器可记录带时标的故障记录、报警记录、起动记录、停车记录.信息丰富的故障记录,便于实现快速故障定位;16、友好的⼈机界⾯:全中⽂液晶显⽰(增选附件);17、显⽰终端双权限密码,避免⾮专业⼈员误修改参数。
solidly grounded wye typeThe UL/CSA/ANCE Tri-national 248-14 Standard Devices for Motor Circuits130131numerous applications throughout the industry. This is a MISAPPLICATION and the urgency of the matter is prompting the creation of safety notices, articles, and technical bulletins to alert the users of this misapplication.Supplemental protectors are not suitable for branch circuit protection and can-not be used for this purpose per 240.10 of the National Electrical Code ®.Supplemental protectors are intended to be used as a component of an end product such as commercial appliances, kitchen appliances, luminaires (lighting fixtures), etc. They are offered in a wide variety of performance characteristics, voltage ratings, and interrupting ratings and therefore each supplemental protector is only allowed to be used under specific conditions.Supplemental protectors are UL recognized to UL1077, Supplemental protectors for use in Electrical Equipment, for this reason. A recognized or restricted product is not field installable and therefore an investigation assuring application of the product within its conditions of acceptability is required.Why Are They Being Misapplied?Here are some of the popular reasons why:• Supplemental protectors look very similar to Molded Case CircuitBreakers leading to the assumption that they provide the same protection • Supplemental protectors are often labeled as circuit breakers or Miniature Circuit Breakers (MCB) in literature• Many of these devices are rated as a circuit breaker per IEC and confusion over North American and IEC ratings leads to misapplicationDevices for Motor CircuitsMotor Circuit Protection Device Selection Chart & Supplemental Protectors1Yes 5,6No。
第一章综述第一节继电保护的发展简史继电保护技术是随着电力系统的发展而发展起来的。
继电保护原理经历一系列的发展,从开始的单一过电流保护到现在的差动保护、距离保护、高频保护、微机保护、行波保护以及现在研究的光纤保护.继电保护装置也经历了三代,即电磁型继电保护,晶体管型继电保护和微机型继电保护(简称微机保护)。
与过去的保护装置相比,微机保护具有巨大的计算、分析和逻辑判断能力,有存储记忆功能,可以实现任何性能完善且复杂的原理。
微机保护可连续不断地对本身地工作情况进行自检,其工作可靠性高。
此外,微机保护可用同一硬件实现不同地保护原理,这使保护装置的制造大为简化,也容易实行保护装置的标准化。
微机保护除了保护功能外,还可兼有故障滤波、故障测距、事件顺序记录、和调度计算机交换信息等辅助功能,这对简化保护的调试、事故分析和事故处理等都有重大的意义。
由于微机保护装置的巨大优越性和潜力,因而受到了运行人员的欢迎,进入90年代以来,在我国得到了大量应用,将成为继电保护装置的主要型式。
可以说微机保护代表着电力系统继电保护的未来,将成为未来电力系统保护、控制、运行调度及事故处理的统一计算机系统的组成部分。
第二节继电保护的作用继电保护装置,就是指能反应电力系统中电气元件发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置。
它的基本任务是:一、自动,迅速,有选择性地将故障元件从电力系统中切除,使故障元件免于继续遭到破坏,保证其它无故障部分迅速恢复正常运行;二、反应电气元件地不正常运行状态,并根据运行维护地条件(例如有无经常值班人员),而动作于发出信号、减负荷或跳闸。
此时一般不要求动作,而是根据对电力系统及元件地危害程度规定一定地延时,以免不必要的动作和由于干扰而引起的误动作。
第三节继电保护的基本要求即在电力系统的电气元件发生故障或不正常运行时,保护动作必须具有选择性、速动性、灵敏性和可靠性。
一、选择性继电保护动作的选择性是指保护装置动作时,仅将故障元件从电力系统中切除,使停电范围尽量缩小,以保证系统无故障部分仍能继续安全运行。
1 引言现如今,随着科学技术的飞速发展,继电保护器在35kV变电站中的应用也越来越广泛,他不仅保护着设备本身的安全,而且还保障了生产的正常进行,因此,做好继电保护的整定对于保障设备安全和生产的正常进行是十分重要的.继电保护装置广泛应用与电力系统,农网和小型发电系统,是电网及电气设备安全可靠运行的保证.加强继电保护管理,健全沟通桥梁,加强继电保护定值正定档案管理是提高继电保护定值整定的必要措施.变电站是电力系统的重要组成部分,它直接影响整个电力系统的安全与经济运行,是联系发电厂和用户的中间环节,起着变换和分配电能的作用。
电气主接线是发电厂变电所的主要环节,电气主接线的拟定直接关系着全厂(所)电气设备的选择、配电装置的布置、继电保护和自动装置的确定,是变电站电气部分投资大小的决定性因素。
继电保护发展现状,电力系统的飞速发展对继电保护不断提出新的要求,电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力,因此,继电保护技术得天独厚,在40余年的时间里完成了发展的4个历史阶段。
随着电力系统的高速发展和计算机技术、通信技术的进步,继电保护技术面临着进一步发展的趋势。
国内外继电保护技术发展的趋势为:计算机化,网络化,保护、控制、测量、数据通信一体化和人工智能化。
继电保护的未来发展,继电保护技术未来趋势是向计算机化,网络化,智能化,保护、控制、测量和数据通信一体化发展.微机保护技术的发展趋势:①高速数据处理芯片的应用②微机保护的网络化③保护、控制、测量、信号、数据通信一体化④继电保护的智能化.2设计概述2。
1设计目的通过本课程设计,巩固和加深在《电力系统基础》和《电力系统继电保护与自动化装置》课程中所学的理论知识,基本掌握电力系统继电保护设计的一般方法,提高电气设计的设计能力,为今后从事生产和科研工作打下一定的基础.2。
2 设计内容35KV供电系统图,如图2。
1所示。
要求根据所给条件确定变电所整定继电保护设计方案,最后按要求写出设计说明书,绘出设计图样。
智能电动机保护器——芯晔电子技术文章1简介1.1概述三相交流异步电动机(以下简称电动机),由于结构简单、价格低廉等优势在各行各业中得到了广泛的应用。
但是由于电机自身的特点,电动机在起动、故障等非正常运行的情况下会对电网造成很大的影响,因此为了确保电动机的正常运行和故障监测就显得非常重要。
传统的电动机保护和控制电路由继电器等非智能器件构成,控制原理复杂,设计、调试和维护工作量大。
我公司推出的低压电动机保护控制器适用于额定频率50Hz、额定电压至AC690V、额定电流至820A的电动机应用场所。
该产品与接触器、塑壳断路器等产品配合为低压电动机提供了一整套控制、保护、检测和通信于一体的专业化解决方案。
简化了传统的电动机二次控制保护电路,是智能化MCC的理想选择。
电动机保护控制器采用模块化设计,主要由二部分组成:控制器主体和显示终端。
控制器主体可以独立运行,实现测量、保护、电动机控制、远程通信功能,全中文显示终端可以提供友好的人机界面。
1.2控制器功能:1.3引用标准GB 14048.1 低压开关设备和控制设备总则GB 14048.4 低压开关设备和控制设备低压机电式接触器和电动机起动器GB 14048.5 控制电路电器和开关元件机电式控制电路电器GB 3836.3-2000 爆炸性气体环境用电气设备第3部分:增安型“e”JB/T10613-2006 数字式电动机综合保护装置通用技术条件JB/T10736-2007 交流电动机保护器1.4产品特点1、电源支持交、直流供电,供电范围宽(AC/DC 80V~270V);2、7路DI干节点、湿节点输入,干接点内部提供DC24V电源,输入功能可选;3、DO支持交流负载或直流负载,同时“起动控制DO”与“保护/停车控制DO”分开;信号DO用于装置自检或故障报警输出等,DO输出功能可选;4、测量三相电流、三相电压参数,功率、功率因数、电能等参数测量精度高;5、支持电动机多种起动控制逻辑(直接起动、变频起动、软起动、星-三角起动、双向起动、双速起动等);6、保护功能有过载、堵转、过流、tE时间、剩余电流、过压、欠压、欠功率等;7、保护功能的投、退、保护参数等可由专业人员根据电动机的实际运行情况进行现场整定,掉电不丢失;8、“tE时间保护”符合国家标准(GB3836.3-2000) ,适应于增安型防爆电动机;9、特大短路电流时可闭锁接触器,直接驱动断路器,可靠排除故障;10、可实现电动机自动起动功能;11、4mA~20mA模拟量输出可选择电动机各种运行参数(增选);12、控制器支持MODBUS-RTU总线,实现数据传输功能(增选);13、控制器可记录电动机当前运行时间、当前停车时间、累计运行时间、累计停车时间、累计故障次数、操作次数等信息,便于日常维护;14、控制器可实时查询开关量的输入输出状态、当前电动机的运行状态;15、控制器可记录带时标的故障记录、报警记录、起动记录、停车记录.信息丰富的故障记录,便于实现快速故障定位;16、友好的人机界面:全中文液晶显示(增选附件);17、显示终端双权限密码,避免非专业人员误修改参数。
1.5产品选配表2技术指标2.1测量精度2.2电气参数3控制器的保护特性及工作原理3.1起动过流(堵转)保护堵转保护在起动过程中投入,起动结束后自动闭锁根据最大线电流测量值和电动机额定电流的比值判断电动机是否处于过流状态,当电流大于定值时则起动过流保护。
提供电动机相间短路或电动机机械设备被迫卡住保护,保护动作于DO2继电器。
设定参数堵转保护报警值: 100%Ie~1000%Ie堵转保护故障值:100%Ie~1000%Ie堵转保护动作时间:0s~100.0s接触器允许分断电流:100%Ie~1000%Ie保护动作方式:OFF/报警/故障/报警&故障3.2起动超时保护起动时间到后,控制器通过检测电流是否下降到110%以下,5%以上,判断电动机是否起动正常。
起动结束后,该保护自动闭锁。
附图所示为电动机的典型起动过程,如果电动机起动时间设定为T1,由于电动机电流未降到110%Ie以下,控制器会发出保护动作信号,起动时间设定为T2,将会正常运行。
设定参数:电动机起动时间范围: 0s~200.0s执行方式: OFF/报警/故障3.3过载保护热记忆功能对需要频繁起动电动机的场合具有重要的意义。
控制器模拟了电动机在各种运行状态下的热容量,实时监视电动机发热情况,有效地保护电动机过热状态下的重复起动,既能最大限度的使用电动机,又能确保电动机的安全,保证电动机连续生产运行。
图为频繁起动操作时热容量示意图,仅当热容量冷却至图中的“禁止”线以下时方可发出准备就序信号,允许再次起动电动机。
过载故障跳闸后提供了自动和手动两种复位方式,便于用户的选择。
当电动机在过负荷故障运行时,控制器根据电动机的发热特性,计算电动机的热容量I2t,模拟电动机发热特性对电动机进行保护。
注:在特殊情况下,可以强制清除热容,强行起动电动机设定参数热容报警阈值:1%~99%曲线速率K:12种可选冷却时间:1min~2000min故障复位方式:手动/自动冷热曲线比:0%~100%屏蔽时间:0s~200s保护动作方式:OFF/报警/故障/故障&报警过载特性当电动机在过负荷故障运行时,控制器根据电动机的发热特性,计算电动机的热容量I2t,模拟电动机发热特性对电动机进行保护。
过载保护有12种特性曲线可选,详见过载动作特性时间表、过载特性曲线图、曲线速率对应表。
规定条件下的脱扣时间过载保护特性曲线见下图, 过载动作特性时间表(电流-时间特性对照表)见附表一。
曲线速率对应表3.4起动电流异常报警对电动机起动过程的最大电流偏差与设定值比较,超过设定值报警。
设定参数:起动电流异常报警值:1%~100%保护动作方式:OFF/报警3.5 tE时间保护(适用于增安型电动机)tE时间保护符合GB3836.3-2000标准,,仅在电动机起动完成后投入。
保护动作于DO2继电器。
特性曲线:设定范围:tE时间设定tEp: 1.0s~15.0s保护动作方式: OFF/报警/故障/故障&报警注:tEp: 7倍额定电流时允许堵转时间tE时间保护特性表见附表二3.6欠压保护主回路电压低于整定值时起动欠压保护。
控制器可同时检测三相电压信号 ,并且可以检测PT断路,使保护更加合理。
保护动作于DO2继电器。
设定范围:欠压保护报警值: 50%Ue~95%Ue欠压保护故障值: 50%Ue~95%Ue欠压保护动作时间: 0s~100.0s保护动作方式: OFF/报警/故障/故障&报警3.7三相电流不平衡保护根据三相的最大不平衡率和设定的不平衡保护动作值比较,判断是否起动不平衡保护。
断相是不平衡的极限状态,断相时不平衡率为100%,产品立即保护动作。
不平衡率计算公式为: |I-Iav|/Iav, Iav 为三相电流平均值,当Iav 小于Ie时,分母用Ie表示。
当电动机发生缺相或三相不平衡时,保护动作于DO2继电器。
设定范围:电流不平衡报警值:5%~90%电流不平衡故障值:5%~90%电流不平衡动作时间:0s~100.0s保护动作方式: OFF/报警/故障/故障&报警3.8剩余电流保护1、自动计算剩余电流,不需要外接互感,用于保护相线对电动机金属外壳的短路保护。
设定范围:剩余电流报警值: 1%Ig~100%Ig剩余电流故障值: 1%Ig~100%Ig剩余电流动作时间: 0s~100.0s保护动作方式: OFF/故障/报警/故障&报警3.9过压保护主回路任何一相电压高于整定值时起动过压保护,控制器可同时检测三相电压信号。
设定范围:过压保护报警值:105%Ue~120%Ue过压保护故障值: 105%Ue~120%Ue过压保护动作时间: 0s~100.0s保护动作方式: OFF/报警/故障/故障&报警3.10工艺连锁保护外部开关量信号接入控制器的DI 输入端,当控制器接收到该DI输入时,动作于报警或跳闸。
设定范围:动作时限: 0.1s~100.0s保护动作方式: OFF/报警/故障3.11欠功率保护电动机欠载运行时,有时由于功率因数较低,电动机电流不一定会很小,控制器可根据电动机的有功功率进行保护,为电动机提供欠载运行时更合理的保护。
设定范围:欠功率报警值:20%Pe~95%Pe欠功率故障值:20%Pe~95%Pe欠功率动作时间:0s~100.0s保护动作方式:OFF/报警/故障/故障&报警3.12相序保护当控制器检测到电动机的电压相序错误时,闭锁起动操作功能,保护设备的安全。
设定范围:保护动作方式: OFF/故障3.13过流(阻塞)保护过流(阻塞)保护是防止电机驱动设备出现严重运转堵塞或因为电机超负荷运行损坏电机。
设定范围:阻塞报警值: 100%Ie~1000%Ie阻塞跳闸值: 100%Ie~1000%Ie阻塞动作时间: 0s~100.0s保护动作方式: OFF/报警/故障/故障&报警3.14欠载保护欠载保护主要针对电动机所带负载可能会出现非正常突变的情况,比如皮带断裂或水泵空转。
欠载保护根据三相电流的平均值判断是否起动。
设定范围:欠载报警值: 20%Ie~100%Ie欠载故障值: 20%Ie~100%Ie欠载动作时间: 0s~100.0s保护动作方式:OFF/报警/故障/故障&报警4控制方式控制器通过程序逻辑控制与接触器配合,可实现各种电动机的不同方式起动控制,并通过接触器辅助触点的状态反馈,对电动机运行状态进行实时监测,保证电动机控制和运行电气关系正确可靠。
电动机起动控制方式在客户订货时需要说明。
控制方式可选:直接起动、双向起动、变频器起动、星-三角起动(两继电器)、电阻降压起动、双速起动、自耦变压器降压起动(两继电器)、软起动器控制等。
4.1自起动“自起动”功能又叫“上电重起动”功能。
功能投入后,在控制器上电过程中,控制器将按照系统设置可实现电源恢复后的分时重起动。
设定范围:自起动功能禁止/允许自起动模式起动/恢复自起动时间 0s~60.0s若系统自起动功能设置为“允许”,自起动模式设置为“恢复”,那么控制器将根据掉电前的状态,判断系统是否重新起动,若掉电前系统处于运行状态,则上电后按设定的延时时间自动起动运行;若系统上电自起动功能设置为“允许”,自起动模式设置为“起动”时,那么控制器在上电时直接按照设定的延时时间自动起动运行电动机;若上电重起动功能设置为“禁止”,则功能退出。
4.2控制权限控制权限包括“本地”控制和“远程”控制两种,开关量输入的控制可实现操作权限的转换,显示模块亦可进行权限选择。
显示模块面板上的按键操作权限为“本地”, DI输入端子权限为“本地”或“远程”可选,通迅口与管理机连接,管理机上的操作的权限为“远程”。
