电机保护器工作原理

电机保护器的原理
电机保护器通过监测电机的运行状态和电流情况，以保护电机免受过载、欠载、短路和相间障碍等故障的损害。

它的工作原理可分为电流保护和温度保护两个方面。

1. 电流保护：电机保护器通过电流传感器感知电机工作时的电流值。

当电流超过设定的额定电流阈值时，保护器会自动切断电路，避免电机因过载而烧毁。

电流保护可以依靠电流变比来实现，将电流传感器感知到的电流值与额定阈值进行比较，一旦超过阈值就会触发保护动作。

2. 温度保护：电机保护器会安装温度传感器来监测电机的工作温度。

电机在长时间高负载工作时，容易因过热而损坏。

温度保护功能可以通过在电机的绕组上安装热敏电阻，当温度超过设定的阈值时，保护器会自动切断电路，防止电机因过热而受损。

温度保护可以通过软件或硬件电路实现。

此外，电机保护器还可以实现其他功能，如相序保护、缺相保护、过电压保护等，以确保电机的安全运行。

这些保护功能可以通过不同的电路设计和保护器的设置来实现。

电机保护器在工业和家用电器中得到广泛应用，可以有效地保护电机设备和人身安全。

电动机保护器原理
电动机保护器是一种用于保护电动机的装置，它能够监测电动机的运行状态，并在出现异常情况时及时采取保护措施，以防止电动机受到损坏。

电动机保护器的原理主要包括过载保护、短路保护和欠压保护等方面。

首先，过载保护是电动机保护器的重要功能之一。

当电动机长时间运行在超负荷状态下时，会导致电动机发热过高，严重时甚至会烧毁绕组。

因此，电动机保护器会通过监测电流大小来判断电动机是否发生过载，一旦检测到电流超过设定值，保护器会自动切断电源，以避免电动机受损。

其次，短路保护也是电动机保护器的重要功能之一。

短路是电路中常见的故障之一，一旦发生短路，会导致电流迅速增大，给电动机带来严重的危害。

电动机保护器会通过监测电路中的电流和电压来实时判断是否存在短路情况，一旦检测到短路，保护器会迅速切断电源，以保护电动机的安全运行。

此外，欠压保护也是电动机保护器的重要功能之一。

在电动机运行过程中，如果电压突然下降，会导致电动机无法正常工作，甚至会损坏电动机。

电动机保护器会通过监测电路中的电压情况，一旦检测到电压低于设定值，保护器会及时切断电源，以避免电动机受到损坏。

综上所述，电动机保护器通过监测电流、电压等参数，实时判断电动机的运行状态，并在出现过载、短路、欠压等异常情况时及时采取保护措施，以保护电动机的安全运行。

电动机保护器的原理简单而有效，是电动机保护的重要装置，对于保障电动机的安全运行具有重要意义。

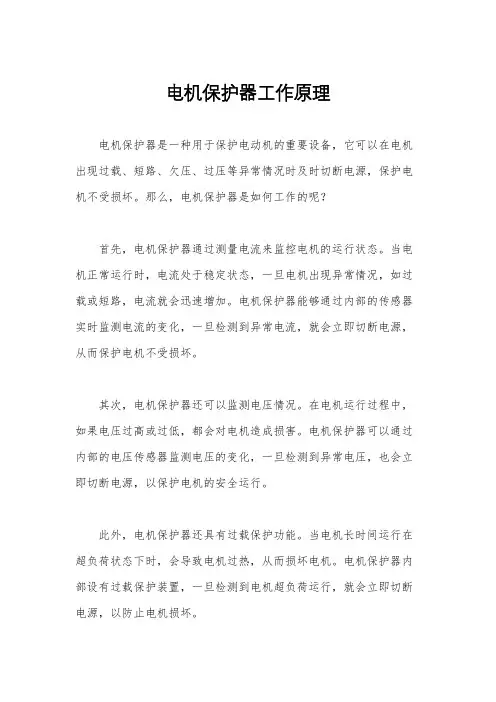

电机保护器工作原理
电机保护器是一种用于保护电动机的重要设备，它可以在电机出现过载、短路、欠压、过压等异常情况时及时切断电源，保护电机不受损坏。

那么，电机保护器是如何工作的呢？
首先，电机保护器通过测量电流来监控电机的运行状态。

当电机正常运行时，电流处于稳定状态，一旦电机出现异常情况，如过载或短路，电流就会迅速增加。

电机保护器能够通过内部的传感器实时监测电流的变化，一旦检测到异常电流，就会立即切断电源，从而保护电机不受损坏。

其次，电机保护器还可以监测电压情况。

在电机运行过程中，如果电压过高或过低，都会对电机造成损害。

电机保护器可以通过内部的电压传感器监测电压的变化，一旦检测到异常电压，也会立即切断电源，以保护电机的安全运行。

此外，电机保护器还具有过载保护功能。

当电机长时间运行在超负荷状态下时，会导致电机过热，从而损坏电机。

电机保护器内部设有过载保护装置，一旦检测到电机超负荷运行，就会立即切断电源，以防止电机损坏。

除此之外，电机保护器还可以对电机的运行时间进行监测。

在一些特定的工业场合，电机的运行时间可能会受到限制，超出规定时间就会对设备造成损害。

电机保护器可以通过内部的计时器监测电机的运行时间，一旦超出规定时间，也会切断电源，以保护设备的安全运行。

综上所述，电机保护器通过监测电流、电压、过载和运行时间等多种方式来保护电机的安全运行。

它在工业生产中起着至关重要的作用，能够有效地预防电机因异常情况而损坏，保障设备的正常运行。

因此，合理选择和正确使用电机保护器对于保障设备安全运行具有重要意义。

电机综合保护器原理电机综合保护器是一种用于保护电机的重要设备，其主要功能是监测电机的运行状态，当电机出现异常情况时及时采取保护措施，以避免电机受损甚至引发事故。

电机综合保护器的原理包括以下几个方面：1. 电流保护原理：电机的电流是电机正常运行的重要参数之一，当电流超过设定值时，可能出现过载或短路等异常情况，电机综合保护器通过检测电流大小，将其与设定值进行比较，当电流超过或低于设定值时，系统会自动触发报警或采取相应的保护措施，如切断电源，以保护电机的安全运行。

2. 温度保护原理：电机在工作过程中会产生一定的热量，如果温度过高，将导致电机损坏或烧毁，因此电机综合保护器通常配备有温度传感器，可以实时监测电机的温度情况。

当温度超过设定值时，保护器会发出警报或切断电源，以防止温度继续升高，保护电机的正常运行。

3. 电压保护原理：电机运行时，如果电压过高或过低，会影响电机的工作效果及寿命。

电机综合保护器会通过检测电压大小，将其与设定值进行比较，当电压超过或低于设定值时，系统会自动采取相应的措施，如报警或进行电源切断，以保证电机在合适的电压范围内运行。

4. 相序保护原理：电机的正常运行需要保持正确的相序，即ABC三相之间的相位关系。

如果相序错误，将导致电机运转不正常，或者不转动。

电机综合保护器通常会通过检测ABC三相之间的相位关系，当相序错误时，系统会自动采取相应的措施，如停止电机运行并发出警报，以避免因相序错误而对电机造成损坏。

5. 短路保护原理：短路是电机运行中常见的故障之一。

当电机出现短路时，电机综合保护器会通过检测电流的变化情况来判断是否存在短路，一旦检测到短路，系统会立即切断电源，并发出警报，防止短路进一步损坏电机。

总之，电机综合保护器通过监测电流、温度、电压、相序以及检测短路等参数，实时监测电机的运行状态，一旦检测到异常情况，系统会自动采取保护措施，以确保电机的安全运行。

通过以上原理的应用，电机综合保护器能够有效地保护电机免受异常情况的影响，延长电机的使用寿命，并减少电机故障和事故的发生概率，提高了电机的稳定性和可靠性。

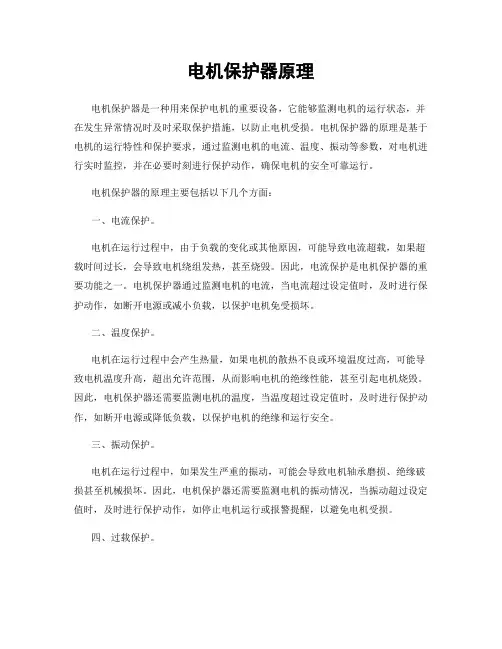

电机保护器原理电机保护器是一种用来保护电机的重要设备，它能够监测电机的运行状态，并在发生异常情况时及时采取保护措施，以防止电机受损。

电机保护器的原理是基于电机的运行特性和保护要求，通过监测电机的电流、温度、振动等参数，对电机进行实时监控，并在必要时刻进行保护动作，确保电机的安全可靠运行。

电机保护器的原理主要包括以下几个方面：一、电流保护。

电机在运行过程中，由于负载的变化或其他原因，可能导致电流超载，如果超载时间过长，会导致电机绕组发热，甚至烧毁。

因此，电流保护是电机保护器的重要功能之一。

电机保护器通过监测电机的电流，当电流超过设定值时，及时进行保护动作，如断开电源或减小负载，以保护电机免受损坏。

二、温度保护。

电机在运行过程中会产生热量，如果电机的散热不良或环境温度过高，可能导致电机温度升高，超出允许范围，从而影响电机的绝缘性能，甚至引起电机烧毁。

因此，电机保护器还需要监测电机的温度，当温度超过设定值时，及时进行保护动作，如断开电源或降低负载，以保护电机的绝缘和运行安全。

三、振动保护。

电机在运行过程中，如果发生严重的振动，可能会导致电机轴承磨损、绝缘破损甚至机械损坏。

因此，电机保护器还需要监测电机的振动情况，当振动超过设定值时，及时进行保护动作，如停止电机运行或报警提醒，以避免电机受损。

四、过载保护。

电机在启动过程中或运行过程中，可能会出现瞬时过载或持续过载，如果超载时间过长，会导致电机绕组发热，影响电机的使用寿命。

因此，电机保护器还需要对电机的过载情况进行监测，当超载发生时，及时进行保护动作，如断开电源或减小负载，以保护电机免受过载损害。

综上所述，电机保护器的原理是通过监测电机的电流、温度、振动等参数，对电机进行实时监控，并在必要时刻进行保护动作，以确保电机的安全可靠运行。

电机保护器在工业生产中起着至关重要的作用，能够有效保护电机，延长电机的使用寿命，提高生产效率，降低维护成本，具有非常重要的意义。

电机综合保护器工作原理电机是现代工业生产中不可或缺的设备，其在生产过程中承担着重要的任务。

然而，由于电机的工作环境和使用条件的不同，电机在运行过程中也会遭受各种各样的损坏和故障，这些故障会给生产带来严重的影响。

因此，电机保护是电机运行的关键，电机综合保护器就是一种能够对电机进行全面保护的设备。

电机综合保护器是一种集过载保护、短路保护、欠压保护、过压保护、失速保护、接地保护等多种保护功能于一体的保护装置。

其主要作用是对电机进行监测，一旦电机出现异常情况，保护器就会立即对其进行保护，避免电机受到进一步的损坏。

电机综合保护器的工作原理是基于电机的电流和电压信号进行监测。

当电机运行时，电机的电流和电压信号会被传感器采集并传输给电机综合保护器。

保护器通过对电流和电压信号的分析，判断电机是否出现故障，如果出现故障，保护器就会立即对电机进行保护。

具体来说，电机综合保护器的工作原理如下：1. 过载保护当电机负载过大，电流超过额定电流的一定倍数时，电机综合保护器会立即对电机进行保护。

保护器会通过对电流信号的采集和分析，判断电机是否处于过载状态，如果是，就会通过断开电源或减小负载等方式对电机进行保护。

2. 短路保护当电机出现短路故障时，电机综合保护器会立即对电机进行保护。

保护器会通过对电流信号的采集和分析，判断电机是否出现短路故障，如果是，就会通过断开电源等方式对电机进行保护。

3. 欠压保护当电机输入电压低于额定电压的一定程度时，电机综合保护器会立即对电机进行保护。

保护器会通过对电压信号的采集和分析，判断电机是否出现欠压故障，如果是，就会通过断开电源等方式对电机进行保护。

4. 过压保护当电机输入电压高于额定电压的一定程度时，电机综合保护器会立即对电机进行保护。

保护器会通过对电压信号的采集和分析，判断电机是否出现过压故障，如果是，就会通过断开电源等方式对电机进行保护。

5. 失速保护当电机失速或转速超过额定转速的一定倍数时，电机综合保护器会立即对电机进行保护。

浅谈电动机综合保护器工作原理及故障处理本文从电动机综合保护器的工作原理入手，通过分析故障产生的原因来总结故障处理的方法。

标签：电动机综合保护器工作原理故障处理1 电动机综合保护器的工作原理电动机综合保护器是一种以电子器件为基础的保护装置，能对电动机实现过负荷保护、断相保护、短路保護和漏电闭锁功能的保护装置。

下面以JDB80型保护器为例分别介绍各保护的工作原理。

JDB80型保护器采用了集成元件，因而线路得以简化，整个保护器为一整体，可分为取样电路和控制板两部分。

1.1 取样电路工作原理：取样器的用途是取得过载.短路和断相保护器的信号电压，它是由电流互感器.信号变换电路和整定电路等部分组成。

电流互感器（L1-L3）绕组输出的交流信号，首先经过电阻R1、R2转变成交流电压信号，然后经过二极管D1-D3和电容器C1-C3整流滤波，最后在电阻R7、R8、.R9上形成所需的直流电压信号。

此时电压不能使D11击穿，所以各比较器正常工作，D4、D5、D6反向截止状态，当负载发生短路和过载时，互感器应电流大，经整流滤波和直流信号电压大，经过D7、D8、D9击穿D11得到过载和短路信号。

当电动机的一相断线（如L1感应这相），该相的电流互感器无信号输出但另外两相互感器仍有信号电压输出，这时R7两端无直流信号电压，D4正向导通，这时V3基极得到一断相信号电压。

为了调节过载和短路整定动作电流，在每相电流互感器的二次侧并联负载电阻，并用波动开关K1进行换接，以实现电流的粗调，因为在交流信号电压幅值一定时负载电阻越小，整定动作电流越小，所以负载电阻并联时，动作电流将加大一倍，因此该保护器的动作电流粗调为四档，为了实现细调，信号输出点串联有11段电阻，用转换开关K2进行调节，在K2处输出的电流电压一定条件下，接入的电阻段数越少，动作电流越大。

1.2 控制板工作原理如下：1.2.1 正常运行：当电动机工作在额定的情况时，电流互感器感应电压低于各比较器的门坎电压，各比较器正常工作，14脚1脚为高电位，D21、D20反向截止，7脚输出低电位，三极管V1截止，电压24V经R57、D23反向击穿，三极管V2饱和导通，继电器J得电吸合，闭合常开接点，为接通起动器的控制电路做好准备，允许起动器启动运行。

电机保护器的工作原理是什么
一、电机保护器的工作原理
电机保护器是一种电气设备，它主要用于安全保护电机，以防止电机
的过载，短路和过电流等故障，降低电机的故障率，提高电机的使用寿命。

电机保护器通常是指根据电机安全运行标准，制定电动机的保护回路，以
防止电机及运行周边设备发生损坏，破坏及意外情况的保护装置，综合施
加保护措施与特殊设计，以实现保护功能。

1、电机过载保护原理
电机过载保护是由电动机系统控制器（MCU）和过载电流保护器（OCPD）共同实现，由MCU检测运行负荷状态，如果运行负荷过重，当负
荷大于设定值时，MCU会发出过载信号，令OCPD断开电源与电机的连接，以防止电机发生过载故障。

2、电机短路保护原理
电机短路保护主要由电机检测装置（MCC）负责，MCC检测电机收发
信号，如果检测到电机有短路信号，MCC会发出短路信号，令控制器断开
电机与电源的连接，使电机停止运行，从而防止电机发生短路故障。

3、电机过电流保护原理
电机过电流保护主要由电源检测装置（PSPD）负责，PSPD检测电源
的输出电流，如果检测到电流超出设定值，PSPD会发出过电流信号，令
控制器断开电源与电机的连接。

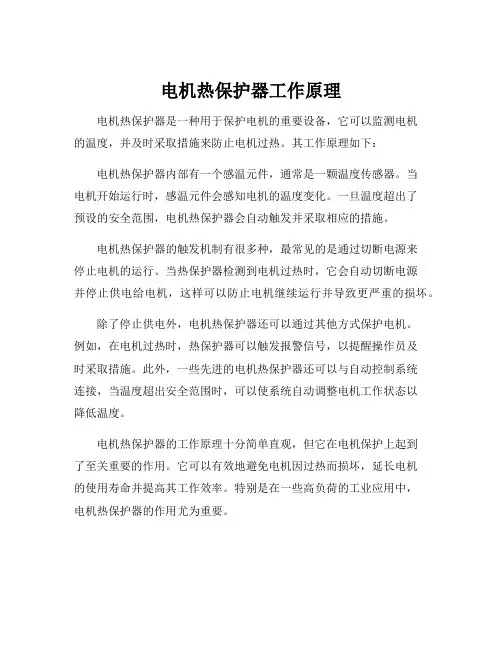

电机热保护器工作原理电机热保护器是一种用于保护电机的重要设备，它可以监测电机的温度，并及时采取措施来防止电机过热。

其工作原理如下：电机热保护器内部有一个感温元件，通常是一颗温度传感器。

当电机开始运行时，感温元件会感知电机的温度变化。

一旦温度超出了预设的安全范围，电机热保护器会自动触发并采取相应的措施。

电机热保护器的触发机制有很多种，最常见的是通过切断电源来停止电机的运行。

当热保护器检测到电机过热时，它会自动切断电源并停止供电给电机，这样可以防止电机继续运行并导致更严重的损坏。

除了停止供电外，电机热保护器还可以通过其他方式保护电机。

例如，在电机过热时，热保护器可以触发报警信号，以提醒操作员及时采取措施。

此外，一些先进的电机热保护器还可以与自动控制系统连接，当温度超出安全范围时，可以使系统自动调整电机工作状态以降低温度。

电机热保护器的工作原理十分简单直观，但它在电机保护上起到了至关重要的作用。

它可以有效地避免电机因过热而损坏，延长电机的使用寿命并提高其工作效率。

特别是在一些高负荷的工业应用中，电机热保护器的作用尤为重要。

要正确使用电机热保护器，我们需要参照设备说明书设置合适的温度保护范围。

通常，不同类型的电机热保护器具有不同的温度范围和触发机制，我们应根据实际需求选择合适的设备。

此外，定期检查电机热保护器的工作状态也十分重要。

我们应确保感温元件的灵敏度和准确性，并定期清洁设备以去除堵塞或污渍。

如果发现电机热保护器存在故障或异常，应及时进行修理或更换，以及时保护电机的安全运行。

综上所述，电机热保护器作为电机保护的重要设备，在工业应用中发挥着重要作用。

通过及时检测和触发措施，它可以有效地避免电机因过热而受损，并提高电机的使用寿命和工作效率。

因此，正确使用和维护电机热保护器是保障电机正常运行的关键所在。

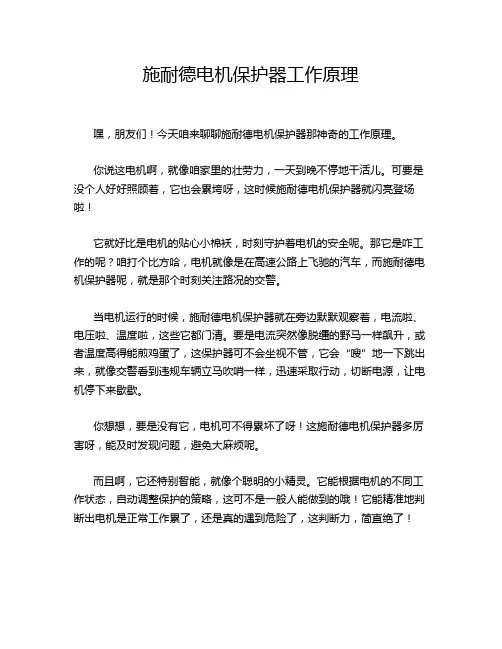

施耐德电机保护器工作原理嘿，朋友们！今天咱来聊聊施耐德电机保护器那神奇的工作原理。

你说这电机啊，就像咱家里的壮劳力，一天到晚不停地干活儿。

可要是没个人好好照顾着，它也会累垮呀，这时候施耐德电机保护器就闪亮登场啦！它就好比是电机的贴心小棉袄，时刻守护着电机的安全呢。

那它是咋工作的呢？咱打个比方哈，电机就像是在高速公路上飞驰的汽车，而施耐德电机保护器呢，就是那个时刻关注路况的交警。

当电机运行的时候，施耐德电机保护器就在旁边默默观察着，电流啦、电压啦、温度啦，这些它都门清。

要是电流突然像脱缰的野马一样飙升，或者温度高得能煎鸡蛋了，这保护器可不会坐视不管，它会“嗖”地一下跳出来，就像交警看到违规车辆立马吹哨一样，迅速采取行动，切断电源，让电机停下来歇歇。

你想想，要是没有它，电机可不得累坏了呀！这施耐德电机保护器多厉害呀，能及时发现问题，避免大麻烦呢。

而且啊，它还特别智能，就像个聪明的小精灵。

它能根据电机的不同工作状态，自动调整保护的策略，这可不是一般人能做到的哦！它能精准地判断出电机是正常工作累了，还是真的遇到危险了，这判断力，简直绝了！咱再想想，要是在工厂里，电机突然出问题罢工了，那得耽误多少事儿啊，得损失多少钱呐！但有了施耐德电机保护器在，咱就放心多啦，它就像一个忠诚的卫士，默默地守护着电机的安全。

它工作起来兢兢业业，一丝不苟，真的是让人不得不佩服啊！咱生活中不也需要这样可靠的“伙伴”吗？能在关键时刻拉咱一把，给咱保驾护航。

所以说啊，施耐德电机保护器真的是太重要啦！它让电机能安心工作，为我们的生活和生产提供了有力的保障。

咱可得好好珍惜它，让它好好发挥作用呀！这就是施耐德电机保护器的工作原理，是不是很有意思呀？大家可别小瞧了它哦！。
