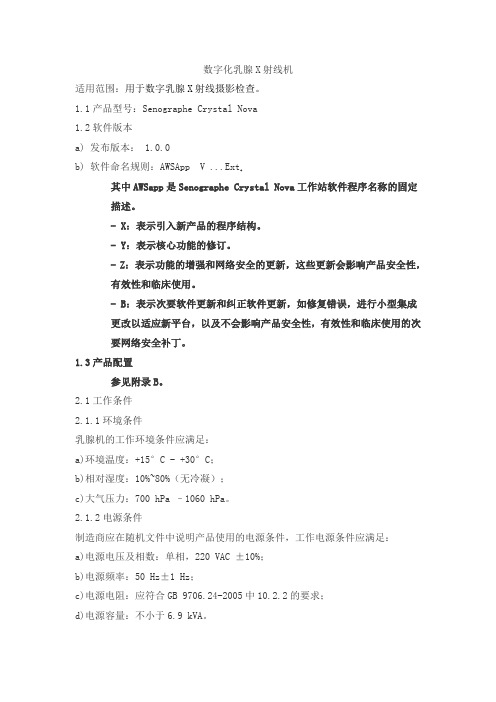

数字化乳腺X射线机适用范围：用于数字乳腺X射线摄影检查。
1.1产品型号：Senographe Crystal Nova1.2软件版本a) 发布版本： 1.0.0b) 软件命名规则：AWSApp V ...Ext.其中AWSapp是Senographe Crystal Nova工作站软件程序名称的固定描述。
- X：表示引入新产品的程序结构。
- Y：表示核心功能的修订。
- Z：表示功能的增强和网络安全的更新，这些更新会影响产品安全性，有效性和临床使用。
- B：表示次要软件更新和纠正软件更新，如修复错误，进行小型集成更改以适应新平台，以及不会影响产品安全性，有效性和临床使用的次要网络安全补丁。
1.3产品配置参见附录B。
2.1工作条件2.1.1环境条件乳腺机的工作环境条件应满足：a)环境温度：+15°C - +30°C；b)相对湿度：10%~80%（无冷凝）；c)大气压力：700 hPa –1060 hPa。
2.1.2电源条件制造商应在随机文件中说明产品使用的电源条件，工作电源条件应满足：a)电源电压及相数：单相，220 VAC ±10%；b)电源频率：50 Hz±1 Hz；c)电源电阻：应符合GB 9706.24-2005中10.2.2的要求；d)电源容量：不小于6.9 kVA。
2.2电功率2.2.1最大输出电功率3.3kW@33kV，100mA2.2.2标称电功率3.0kW@30kV，100mA，0.1sec2.3加载因素控制及显示2.3.1X射线管电压a)电压调节范围和调节方式：25-35 kV，X射线管电压调节采用非连续调节或从预设列表中选取，调节步长为1 kV。
b)X射线管电压的偏差应符合GB 9706.24-2005中50.103.1a)的要求。
X射线管电压值在可选择的范围内，应准确到指示值的±5％以内。
2.3.2电流时间积a)电流时间积的调节范围和模式：1-320 mAs，电流时间积的调节采用非连续调节方式或从预设列表中选取。
一标段：数字乳腺机系统技术参数1、设备名称：数字乳腺机系统2、数量：1台（套）3、设备型号及其用途：全数字化平板乳腺X线摄影，适用于早期妇女乳腺疾病普查、乳腺疾病诊断等。
4、配置，主要技术参数及要求：4.1 立式摄影机架4.1.1 摄影平台高度调节范围：≥60cm4.1.2 摄影平台高度调节方式：电动4.1.3 旋转C臂开放式设计，上下移动、旋转灵活、手柄或脚闸控制，机架上的控制键≥4个不同操作位置供选择4.1.4 摄影臂等中心点旋转，自动旋转到镜像投影角度4.1.5 摄影臂旋转范围：≥280º4.1.6 源像距SID：≥66cm4.1.7 最短扫描时间：≤4s4.1.8 C臂投影角度可预先设置，预设投影角度≥5º4.1.9 最大摄影平台规格：≥24cm×24cm4.1.10 平板探测器日常校准：具有4.1.11 散射线抑制率：≥95%*4.1.12 摄影剂量等级：≤0.8mGy@压迫厚度5cm（提供技术白皮书证明）4.1.13 压迫板：标准压迫板、高边压迫板、小尺寸乳房压迫板各一4.1.14 压迫器塑料板可以单独拆卸/更换：是4.1.15 压迫板压迫方式：手动或电动，并带有自动安全压力限制功能4.1.16 智能压迫停止功能：无须人为设置，乳腺机根据乳腺密度自动停止4.1.17 最大压迫力：≥200 N4.1.18 压迫厚度：≥150mm4.1.19 使用双功能脚闸时投照野灯光自动开启4.1.20 脚闸：2副，摄影平台垂直运动与压迫板压迫控制4.1.21 机架LCD液晶屏显示当前压力、压迫厚度与投影角度等4.1.22 机架及工作台均设有紧急解压键4.1.23 具有脸部辐射防护屏：是4.1.24 所提供的数字乳腺机系统必须是该品牌最新、最高端机型4.2 X线发生器*4.2.1 有效输出功率：≥7.5 KW4.2.2 电压范围：20-40 KV4.2.3 最大mA：≥190 mA4.2.4 最大mAs：≥600mAs4.2.5 多种曝光控制方式：智能AEC、自动或手动曝光4.2.6 智能AEC模式：在图像采集过程中，系统智能监测探测器采集信息反馈，根据腺体密度、厚度实时调整曝光设置4.3 X线球管4.3.1 阳极材料：钨4.3.2 阳极倾角：≥14°4.3.3 最大管电流：≥180mA4.3.4 旋转阳极转速：≥10000RPM*4.3.5 阳极热容量：≥450KHU4.3.6 准直器：前置准直器及后置准直器的多重准直器设计4.4 数字化平板探测器4.4.1 探测器技术：光子计数技术或类似探测器技术*4.4.2 探测器材料：晶体硅4.4.3 单幅图像存储大小≥40MB4.4.4 DQE：≥70％@ 1 lp/mm4.4.5 探测器有效成像野：≥24×24cm4.4.6 高分辨率采集矩阵：≥4500×4500*4.4.7 空间分辨率：≥7.1 pl/mm4.4.8 像素尺寸：≤50μm4.4.9 图像灰阶度：≥15bit4.5 数字影像采集工作站4.4.4 图像存储：≥8000幅4.4.5 图像存储标准格式：DICOM3.04.4.6 DICOM：DICOM打印，存储至多个PACS/CAD，工作列表，MPPS，存储协议4.4.7 高亮度/高对比度医用液晶监视器1台，≥19”4.4.8 采用基于Windows操作系统的图文化用户界面，易学易懂4.4.9 控制方式：快捷功能键盘、鼠标及键盘4.4.10 可进行病人登记、检查4.4.11 可进行图像处理，如图像标记等功能4.4.12 可进行图像分析，如图像缩放、正负反转等4.4.13 可进行图像测量，如直线测量等4.4.14 可实现数字图像存储、管理、在线数据传输等功能4.4.15 专用多功能快捷键盘：是4.4.16 工作站专用电脑桌4.4.17 辐射防护屏铅当量：≥0.5 mm 铅当量@55-120 kVp二标段：彩色多普勒超声诊断仪技术参数1.名称：全数字高档彩色多普勒超声诊断仪2.用途说明：2.1.高端全身应用型彩色超声诊断仪:腹部、产科、妇科、心脏、小器官、泌尿、血管、儿科、急诊、麻醉、其它2.2.要求为2018年最新版本及最新机型，以首次注册证为准,具有用户现场升级能力，可满足将来临床应用扩展需求2.3.同系列产品省内三级医院装机≥15台，提供装机客户名单及联系方式，虚假信息废标处理。
SENOGRAPHE 2000D全数字化平板乳腺机(FFDM) 技术参数（GE)1.机架1.1 C臂设计,上下移动、旋转灵活。
有垂直数字高度显示。
1.2 旋转—电动或手动，手柄和脚闸控制，电磁锁定.1.3 C臂旋转范围: ≥ ±180º。
1.4 SID：≥ 66cm。
2.X线发生器2.1 功率：≥ 5KW2.2 KV范围：22KVp～49KVp2.3 mAS范围：4～600mAs2.4 mA范围: 大焦点≥100mA, 小焦点≥40mA2.5 最大电流:≥100mA3.X线球管3.1 阳极材料：钼靶及铑靶或钼靶及钨靶双靶面，其中钼靶为钼钒合金材质。
3.2 阳极转速：≥9000RMP3.3 大焦点：0.3 Mo ≥100 mA0.3 Rh ≥62 mA3.4 小焦点：0.1 Mo ≥40 mA 0.1 Rh ≥35 mA3.5 滤过材料：钼/铑/铝/铍四种滤波材料(可自动或手动选择)3.6 球管热容量：≥445KH U3.7 阳极散热率：≥60KHU/min4.曝光系统4.1 全自动曝光(AOP技术)：有预曝光系统，小于15毫秒4.2 根据乳腺压迫厚度和密度全自动选择阳极靶面（钼靶或铑靶），滤过材料和kV,mAS 4.3 半自动曝光AEC技术4.4 手动曝光: 人工设置KV, mAs, 滤过材料4.5 全自动平板探测不需电离室设置5.滤线栅：带碳元素活动滤线栅, 有效栅比：≥5∶1，曝光自动同步, ≥31线对/cm.6.准直器：自动射野跟踪。
7.压迫系统：7.1电动/手动7.2自动释放系统7.3 压板：方圆压迫板，小圆压迫板，腋下压迫板各一7.4 放大倍数:1.5和1.8倍两种7.5 不同放大倍率采用一个放大标准, 无需更换放大板7.6 有厚度与压力显示7.7 有效的面部铅防护屏及医生防护装置8.数字化系统：8.1 全数字化平板式探测板（Full Field Flat Panel），数字化探测板有效采集区域≥19×23cm，成像比特≥14bit，整板设计非拼接板。
