Y211封隔器使用条件

Y221封隔器封堵采油管柱上提运行12米后卡钻井下作业大修处理经验分享（合作者：马维义油气藏工程师刘桂清中石油井下作业技能专家单位：大庆钻探修井作业公司）一卡钻类型及原因分析：卡钻类型：砂卡、套变、落物卡和封隔器的本身原因卡。

原因分析：（1）只要是管柱上移距离大于12m，一般可以确定为大于封隔器解封距离，如果是落物卡钻，封隔器解封后应该不能上行，但可以下放，此时可以分析为不可能是落物卡钻。

（2）只要是管柱上移距离大于12m，不会是套变卡油管接箍，如果是套变卡油管接箍，管柱的活动空间最多就一根油管的距离。

（3）只要是管柱上移距离大于12m，管柱被砂埋的可能性极小。

如果管柱被少量砂埋，管柱被活动出12m后封隔器就应该解封，解封后管柱就应该能够下放，但目前不能下放管柱。

（4）封隔器所经过的12m井段有适量的变形，可以分析为：在12m井段后突然出现较严重的套变。

（5）如果管柱上移距离大于12m，可以分析为坐封负荷太大，封隔器胶筒变形严重，在解封过程中被撕坏，最终被拉翻而卡死管柱。

（6）如果管柱上移距离大于12m，也可以分析为封隔器的解封机构失灵，卡瓦不能回缩解封，在拔出一定距离后彻底卡死。

通过以上分析认为本井卡钻原因可能有三种：套变、胶筒翻胶、封隔器卡瓦不能回缩解封。

二处理方法：基于以上分析的三种卡钻原因，处理这种封隔器卡钻的井，一般都是先倒扣，倒到封隔器位置后再处理封隔器。

（1）充分考虑方位角、斜度的变化，对于大斜度井，假设钻柱处在拐点内，在倒扣时如果上提负荷确定的不合理，对于含有抽油泵井，凡尔本体与上、下接箍之间细扣位置容易倒开，一旦固定凡尔下公扣与下接箍之间被倒开，起管柱时凡尔球、凡尔座等散落入井，将造成新的落物，使井下情况复杂化，势必加大打捞难度。

（2）封隔器所卡部位不同，决定打捞工作的难易程度。

如果卡点在上接头，有两个优势：①在倒扣时，封隔器中心管不会随打捞管柱一起转动，有利于倒扣作业。

②卡钻位置在封隔器上面，我们处理完封隔器上面的油管后卡点裸露而出，便于处理。

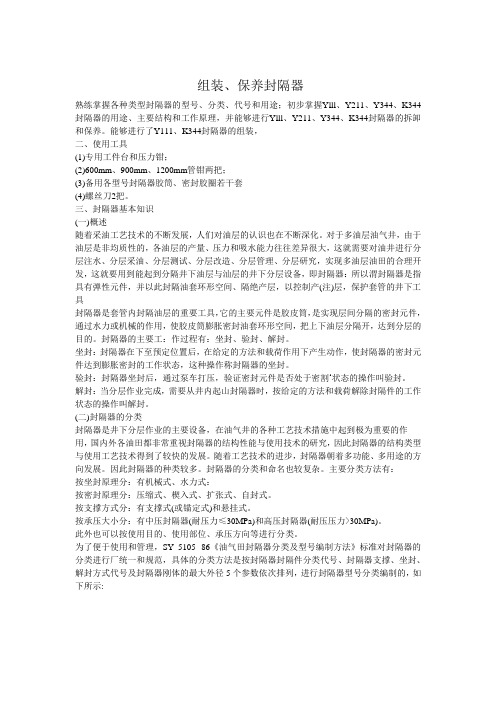

组装、保养封隔器熟练掌握各种类型封隔器的型号、分类、代号和用途；初步掌握Ylll、Y211、Y344、K344封隔器的用途、主要结构和工作原理，并能够进行Ylll、Y211、Y344、K344封隔器的拆卸和保养。

能够进行了Y111、K344封隔器的组装，二、使用工具(1)专用工件台和压力钳；(2)600mm、900mm、1200mm管钳两把；(3)备用各型号封隔器胶筒、密封胶圈若干套(4)螺丝刀2把。

三、封隔器基本知识(一)概述随着采油工艺技术的不断发展，人们对油层的认识也在不断深化。

对于多油层油气井，由于油层是非均质性的，各油层的产量、压力和吸水能力往往差异很大，这就需要对油井进行分层注水、分层采油、分层测试、分层改造、分层管理、分层研究，实现多油层油田的合理开发，这就要用到能起到分隔井下油层与汕层的井下分层设备，即封隔器：所以渭封隔器是指具有弹性元件，并以此封隔油套环形空间、隔绝产层，以控制产(注)层，保护套管的井下工具封隔器是套管内封隔油层的重要工具，它的主要元件是胶皮筒，是实现层间分隔的密封元件，通过水力或机械的作用，使胶皮筒膨胀密封油套环形空间，把上下油层分隔开，达到分层的目的。

封隔器的主要工：作过程有：坐封、验封、解封。

坐封：封隔器在下至预定位置后，在给定的方法和载荷作用下产生动作，使封隔器的密封元件达到膨胀密封的工作状态，这种操作称封隔器的坐封。

验封：封隔器坐封后，通过泵车打压，验证密封元件是否处于密割‘状态的操作叫验封。

解封：当分层作业完成，需要从井内起山封隔器时，按给定的方法和载荷解除封隔件的工作状态的操作叫解封。

(二)封隔器的分类封隔器是井下分层作业的主要设备，在油气井的各种工艺技术措施中起到极为重要的作用，国内外各油田都非常重视封隔器的结构性能与使用技术的研究，因此封隔器的结构类型与使用工艺技术得到了较快的发展。

随着工艺技术的进步，封隔器朝着多功能、多用途的方向发展。

因此封隔器的种类较多。

井下工具及封隔器使用要求1、工具下井前要求对套管进行通井和刮削作业，通井规外径应大于所下工具最大外径2mm，通井规长度1.8~2m；刮削深度应在封隔器以下30m，尤其是在封隔器座封位置，要上下刮削三次以上。

2、工具下井前要进行检查，测量工具的外径、长度，连接螺纹是否与其他管柱相匹配，工具外径是否与套管内井相适应。

所有工具的连接螺纹必须缠生胶带，加涂丝扣油上紧。

所下油管需过油管规（长度1m），并加涂丝扣油上紧。

3、封隔器过井口要对中扶正，缓慢下放，以防损坏封隔器胶筒。

下钻速度控制在30~40根/小时，匀速下放，严禁溜钻、顿钻，以防封隔器中途座封。

4、下钻完成后，可进行洗井，一般采用反洗方式，如果采用正洗，其洗井排量应控制在0.5m3/min以内。

5、洗井后投球座封，投球使钢球或控制杆自由下落，一般钢球下降速度为20~40m/min（参考值），控制杆下降速度为30~70m/min（参考值），等杆或球到位后再加压座封或开启开关，禁止用泵压推钢球或控制杆下降。

6、座封封隔器应首选水泥车，在没有水泥车的情况下可使用其他泵车。

座封时平稳升压，在8MPa稳压5分钟，然后升至15MPa再稳压5分钟，最后升压打开底部开关，验封。

7、压裂（酸化）施工中，要随时观察压力的变化，如果施工压力高于封隔器的工作压力，则需加平衡压力以保证施工压力不高于封隔器的工作压差，以防压坏封隔器无法解封。

8、起管柱解封时要注意上提负荷，先缓慢上提，待确定封隔器解封后方可转入正常起钻。

一般封隔器的解封负荷为3~5吨。

建议：封隔器的座封位置最好在上层下界面以下3米，在设计管柱组合时将控制开关连接在封隔器上，以减少沉砂，如果发生砂卡，可通过控制开关方便冲砂。

北京金科龙石油技术开发有限公司2006-3-8。
