常用封隔器及配水器

•各型号封隔器使用说明书一、DY245-150型封隔器1、技术参数：最大外径：150mm；座封压力：20MPa；最大内径：36mm；解封力：40-60KN丢手后通径：100mm；总长：1200mm；工作压力：上压〈15MPa；下压〈10MPa使用温度：350℃（高温）2、结构：封隔器采用水力座封，上提解封、丢手同时完成的结构。

结构可分为座封、丢手、主体、解封四部分。

座封部分主要是液动系统，可以产生足够的座封力。

丢手部分由弹性爪、滑阀及支撑等部件组成，滑阀移动由销钉控制，剪断锁钉后滑阀将支撑件分开可保证准确的座封压力和足够的推动力，使丢手准确可靠。

主体部分包括密封件、卡瓦、锥体及缩紧机构，密封件在350℃高温下长期使用密封可靠，卡瓦为单向卡瓦，锥体在上面解封容易，锁紧机构为双级锁紧，一级为单向锯齿牙块锁紧，由片状箍簧压紧，箍簧为耐高温材料制造，具有体积小、强度高、锁紧力大的特点；另一级为无级内卡瓦锁紧，可保证锥体只能单项移动，使封隔器能承受双向压差。

解封部分由分瓣接头、解封打捞套组成，只有在下入专用工具才能解封，解封可以上提，也可以正转管柱来实现。

3、工作原理：将管柱下到设计位置，投入钢球，用水泥车憋压，当压力达到一定值时，座封机构开始动作，推动密封件和锥体下移，紧锁机构锁紧，压力继续升高到23MPa，将滑阀销钉剪断，滑阀下移推出支撑部件，弹性爪失去支撑，同时管柱压力突然下降，上提管柱和封隔器丢手部分。

4、特点：1) 可以承受上下压差；2）能够承受较大的管柱负荷，遇阻时可承受较大的上提和下放吨位；3）丢手简单可靠；4）丢手后通径100mm，应用广范；5）采用高温密封件在350℃及高温下长期工作。

5、用途：1）用于管内防砂作悬挂器；2）与其它封隔器一起使用可分层采油、分层注汽、调层，实现过泵工艺。

二、FXy445-114E可捞式压裂桥塞1、技术参数：最大刚体外径：114mm；座封压力：22+2MPa；工作套管内径：121-124mm；解封力：70+10KN丢手后通径：100mm；总长：1200mm；工作压力：上压差70MPa；下压差35MPa工作温度：<120℃联接扣型：上端2 7/8 TBG母扣2、工作原理：该工具把送封工具和封堵工具设计为一体。

井下工具类——封隔器Y111系列封隔器规格型号Y111-110Y111-114最大外径110mm 114mm通径60mm 62mm总长790mm 790mm工作压力25～35MPa 25～35MPa工作温度120℃120℃坐封力60～80KN 60～80KN2.结构简单，性能稳定可靠；3.使用方便，成本低。

主要由上接头、胶筒、中心管、下接头、限位体等部分组成。

该封隔器是用尾管或卡瓦封隔器为支点支撑，下放管柱时上接头和中心管下行压缩胶筒使封隔器坐封，封隔油套环形空间。

解封时上提管柱封隔器胶筒回收，封隔器解封。

该工具单独使用或与Y211、Y221或Y521型联用，进行分层试油，分层采油，分层卡水等作业，该工具的主要优点在于结构简单，工具长度短，坐封可靠，操作特别方便。

井下工具类——封隔器Y221A 系列封隔器摩擦换向器等组成。

该封隔器采用单向卡瓦支撑，上提正转管柱后下放，轨道销钉从短槽滑入长槽，从而卡瓦与锥体楔形面产生相对运动，张开的卡瓦紧紧地卡在套管内壁上，实现锚定。

同时下放时管柱的部份重量使胶筒轴向压缩径向膨胀，达到密封油、套环空之目的。

解封时上提管柱即可解封。

2.坐、解封灵活，操作方便；3.可重复坐封、解封、多点卡封。

砂、分层注水等井下作业，该工具具有结构简单，操作使用方便等优点。

井下工具类——封隔器Y221B系列封隔器管、胶筒、下接头等组成。

该型封隔器坐封可靠，操作比较方便。

坐封时，先上提并正转管柱，然后下放管柱,轨道销钉从短槽滑入长槽，从而卡瓦与锥体楔形面产生相对运动，张开的卡瓦紧紧地卡在套管内壁上，实现锚定。

同时下放时管柱的部份重量使胶筒轴向压缩径向膨胀，达到密封油套环空的目的。

解封时上提管柱即可解封。

2.坐、解封灵活，操作方便；3.可重复坐封、解封、多点卡封。

该封隔器主要用于分层试油、分层采油、卡水、防砂、分层注水等井下作业，该工具具有结构简单，操作使用方便等优点。

井下工具类——封隔器Y341系列封隔器构四大部份组成。

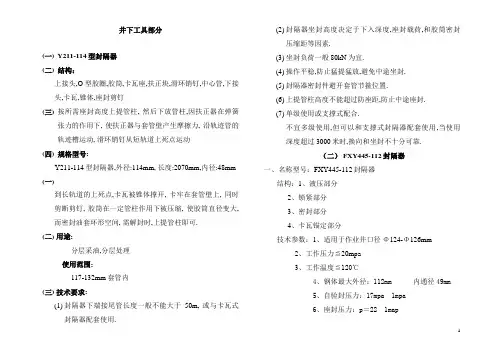

井下工具部分(一)Y211-114型封隔器(二)结构：上接头,O型胶圈,胶筒,卡瓦座,扶正块,滑环销钉,中心管,下接头,卡瓦,锥体,座封剪钉(三)按所需座封高度上提管柱, 然后下放管柱,因扶正器在弹簧张力的作用下, 使扶正器与套管壁产生摩擦力, 沿轨迹管的轨迹槽运动, 滑环销钉从短轨道上死点运动(四)规格型号:Y211-114型封隔器,外径:114mm, 长度:2070mm,内径:48mm (一)到长轨道的上死点,卡瓦被锥体撑开, 卡牢在套管壁上, 同时剪断剪钉, 胶筒在一定管柱作用下被压缩, 使胶筒直径变大, 而密封油套环形空间, 需解封时,上提管柱即可.(二)用途:分层采油,分层处理使用范围:117-132mm套管内(三)技术要求:(1)封隔器下端接尾管长度一般不能大于50m, 或与卡瓦式封隔器配套使用.(2)封隔器坐封高度决定于下入深度,座封载荷,和胶筒密封压缩距等因素.(3)坐封负荷一般80kN为宜.(4)操作平稳,防止猛提猛放,避免中途坐封.(5)封隔器密封件避开套管节箍位置.(6)上提管柱高度不能超过防座距,防止中途座封.(7)单级使用或支撑式配合.不宜多级使用,但可以和支撑式封隔器配套使用,当使用深度超过3000米时,换向和坐封不十分可靠.（二） FXY445-112封隔器一、名称型号：FXY445-112封隔器结构：1、液压部分2、锁紧部分3、密封部分4、卡瓦锚定部分技术参数：1、适用于作业井口径Φ124-Φ126mm2、工作压力≦20mpa3、工作温度≦120℃4、钢体最大外径：112mm 内通径49mm5、自验封压力：17mpa 1mpa6、座封压力：p＝22 1map7、耐上下压差：≦20mpa8、解封载荷：F≦60KN操作规程：座封：将工具下至预定位置后，投入Φ30mm钢球，注水打压，压力18mpa，稳压5min，如管线无渗漏，说明自验封完成。

继续加压至22mpa，上提管柱，实现丢手。

井下常用工具手册2一、封隔器部分：封隔器型号的组成：刚体最大外径①工作原理分类代号：自封式—Z压缩式—Y楔入式—X扩张式—K②支撑方式代号：尾管—1单向支撑—2无支撑—3双向卡瓦—4锚瓦—5③座封方式代号：3 提放管柱—1转管柱—2自封—3液压—4下工具—5④解封方式代号：提放管柱—1转管柱—2钻铣—3液压—4下工具—5Y221封隔器结构:上部接头、防松销钉、调节环、胶皮筒、垫片、中心管、锥体帽、锥体、卡瓦、卡瓦托、连接环、直接套、槽体、摩擦块、弹簧、托环、摩擦弹簧、轨道销钉、下部接头用途：主要用于分层试油、采油。

找水、堵水、压裂、酸化、防砂。

使用方法及工作原理：封隔器在下井过程中换向机构的转动销钉始终在短轨道上死点内，当封隔器下到设计位置后，上提座封所需高度，再连续进行不间断的正转管柱，此时中心管也不停的旋转（中心管带动轨道销钉和转动环也不停转动）。

这时慢放管柱，转动销钉就进入长轨道然后停止转动油管，继续下放管柱，在扶正块与套管内壁摩擦力的作用下，托住卡瓦牙，椎体下移撑开卡瓦，卡在套管壁上，并且在油管的重量作用下使胶筒轴向压缩、径向扩张，从而封隔油套环空。

解封时，上提油管，中心管上移，转动销钉沿轨道斜壁移至短轨道下死点，胶筒和卡瓦牙收回，从而解封。

技术参数：型号最大外径（ｍｍ）最小通径（ｍｍ）卡瓦牙张开最大外径（ｍｍ）座封载荷(ＫＮ)适用套管内径（ｍｍ）Y221-115 Φ115 Φ48 Φ136 60-80 Φ121-127 Y221-150 Φ150 Φ62 Φ168 80-100 Φ153-166Y111封隔器Y211封隔器结构：顶套、摩擦块、挡环、锥体帽、扶正体、下中心管、锥体、压环、挡球套、调节环、锥体连接套、卡瓦托、上部接头、锁球套、护罩、下部接头、弹簧、隔环、卡瓦用途：用于分层找水、堵水、试油、采油。

说明：在用。

工作原理：座封时按所需座封高度上提管柱，这时转动销钉在扶正器与套管内壁摩擦力作用下从短轨道上死点运动到下死点，再下放管柱，转动销钉从下死点运动到长轨道上死点，卡瓦牙从收拢状态变成张开状态。

井下封隔器知识分隔油层是用分层管柱及其工具实现的，封隔器是在套管里分隔油层的重要工具。

一、封隔器的基本概念在油田的井筒里密封井内工作管柱与井筒内环形空间的封隔工具称为封隔器。

1、封隔器性能的基本要求对可取出的封隔器性能的基本要求是下的去、能密封、耐的久、起得出和配套多级使用。

2、封隔器的的基本参数包括工作压力、温度、钢体最大外径和通经四个基本参数。

3、封隔器作用封隔器主要元件是胶皮筒，通过水力或机械的作用、使胶皮筒膨胀密封油、套管环形空间，把上、下油层分隔开，达到某种施工的目的，这就是封隔器的主要作用。

二、封隔器型号编制方法1、封隔器的分类：封隔器的分类主要是按封隔器上的封隔件的工作原理来分类。

可分为自封式、压缩式、扩张式和楔入式四类。

（1）自封式：靠封隔件外径与套管的过盈和压差以实现密封的封隔器。

帕），胶皮筒扩张，密封油套环形空间（压差的产生是通过配水器打开定压阀损失压力而造成的）。

（4）技术规范a.工作压力25兆帕、工作温度70摄氏度；b.适用套管为139～145mm；c.最大外经113mm；d.管内经62mm；e.总长度923mm；f.两端连接螺纹适用于2 1/2英寸；g.胶皮筒外经为110mm，在0.5兆帕作用下，扩张直径为146～155mm。

2、k344-114(原457－9)型（1）性能：常与喷砂器等工具配套使用，用于注水井的压裂、酸化、找窜、封窜上。

（2）结构：由上接头、“○”型圈、胶筒座、硫化芯子、胶筒、中心筒、滤网罩和下接头等组成。

（3）工作原理：从油管加液压，液压经滤网罩、下接头的孔眼和中心管的水槽，作用于胶筒内腔，从而使胶筒胀大，密封油套管环形空间，是压裂、酸化不可缺少的工具。

（4）技术规范a.工作压力45兆帕。

b.工作温度55摄氏度c.最大外经114mmd.最小外经58mme.总长度911mmf.座封压力1.3～1.5兆帕。

3、y341－114（原755－1）型（1）性能：属于水利压缩式封隔器。

常用封隔器所谓封隔器，即是为了满足油水井某种工艺技术目的或油层技术措施的需要，由钢体、胶皮封隔件部分与控制部分构成的井下分层封隔的专用工具。

它的主要封隔元件是胶皮筒，通过水力或机械的作用，使胶皮筒鼓胀密封油管和套管的环形空间，把上、下油层分隔开，以达到某种施工的目的。

1封隔器的分类及型号编制目前，各油田所使用的封隔器形式很多，按其工作原理不同，可分为支撑式、卡瓦式、皮碗式、水力扩张式、水力自封式、水力密闭式、水力压缩式和水力机械式8种类型；按其封隔件(密封胶筒)的工作原理不同，可分为自封式、压缩式、楔入式、扩张式和组合式5种类型。

封隔器型号编制的基本方法是按封隔器分类代号、支撑方式代号、坐封方式代号、解封方式代号及封隔器钢体最大外径、工作温度、工作压差等参数依次排列，进行型号编制。

其形式如图1所示。

图1封隔器型号其中分类代号用分类名称第一个汉字的汉语拼音大写字母表示；组合式用各式的分类代号组合表示；支撑方式代号、坐封方式代号、解封方式代号均用阿拉伯数字表示(见表1、表2、表3、表4所示)；钢体最大外径、工作温度、工作压差也均用阿拉伯数字表示，单位分别为毫米(mm)、摄氏度(℃)、兆帕(MPa)。

例如：Y211-114-120/15型封隔器，表示该封隔器为压缩式，单向卡瓦固定，提放管柱坐封，提放管柱解封，钢体最大外径为114mm，工作温度为120℃,工作压力为15MPa。

表1分类代号分类名称自封式压缩式楔入式扩张式组合式分类代号Z Y X K用各式的分类代号组合表示表2支撑方式代号支撑方式名称尾管支撑单向卡瓦悬挂双向卡瓦锚瓦支撑方式代号12345表3坐封方式代号坐封方式名称提放管柱转动管柱自封液压下工具热力坐封方式代号123456表4解封方式代号解封方式名称提放管柱转动管柱钻铣液压下工具热力解封方式代号1234562封隔器的基本用途封隔器的使用范围几乎遍及勘探和开发的各个生产过程。

但油井维修中所遇到的封隔器多数实现下列目的：2.1封隔产层或施工目的层，防止层间流体和压力互相干扰，以适应各种分层技术措施的需要；大修中进行堵漏、封窜等作业。
