地震资料的数字处理

  • 格式：ppt
  • 大小：10.21 MB
  • 文档页数：115

下载文档原格式

  / 115

合集下载

地震资料数字处理技术

地震资料数字处理技术

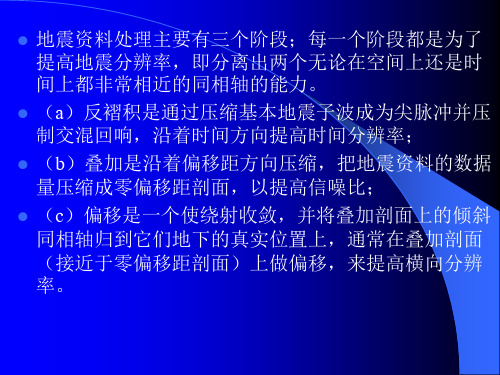

主要处理技术：反褶积、叠加和偏移成像 反褶积：通过压缩地震子波提高地震时间分辨率 叠加：压制噪声以提高信噪比 偏移成像：界面空间归位，恢复波场特征，提高空间分辨率 和保真度。
反褶积、叠加和偏移成像对地震数据的作用：
反褶积：沿时间坐标轴作 反褶积 用，通过压缩地震子波提 高地震时间分辨率。 叠加：沿偏移距坐标轴 作用，把非零偏移距的数 据体压缩成一个零偏移距 的时间平面（对CMP道集 正常时差校正后叠加所 得），从而压制噪声以提 高信噪比。 偏移成像：空间反褶积 过程，能改善空间分辨率 和保真度。通过对叠后资 料沿中心点轴作偏移，使 倾斜同相轴归位置、绕射 波收敛，从而实现反射界面的空间归位和恢复波场特征和反射率 。
地震剖面的 “ 三高 ” ：高信噪比、高分辨率和高保 真度。
二十一世纪后，地震处理会有广阔的发展空间和前景 。
§1.2 地震处理流程
地震处理三个基本阶段：
– 预处理：将野外采集数据转换成适合计算机
处理的格式，并对数据作相应编辑和校 正。 ；
– 常规处理：对地震数据作基本处理运算，包
括反褶积、叠加和偏移三大技术 ；
§1.1 地震处理的重要性及其 发展趋势
．地震处理的重要性
– 野外地震资料必须经过处理才能用于解释。 – 处理结果直接影响解释的正确性和精确度。 – 高质量处理成果可直接用于油气储层预测和烃类
检测。 – 解释人员应当具备一定的处理知识。
§1.1 地震处理的重要性及其 发展趋势
二．地震处理的发展趋势
– 特殊处理（目标处理）：针对不同目的采用
的特殊处理手段。
§1.2 地震处理流程
地震处理流程的设计：
– 针对处理的数据，选择一系列适当的处理步
骤； – 对每一步骤选择恰当的参数； – 评价每一处理步骤的输出结果、分析任何由 于不合适参数引起的问题。 目前另一发展趋势是处理解释一体化

地震数据处理方法(DOC)

地震数据处理方法(DOC)

安徽理工大学一、名词解释（20分）1、、地震资料数字处理:就是利用数字计算机对野外地震勘探所获得的原始资料进行加工、改进，以期得到高质量的、可靠的地震信息，为下一步资料解释提供可靠的依据和有关的地质信息。

2、数字滤波:用电子计算机整理地震勘探资料时，通过褶积的数学处理过程，在时间域内实现对地震信号的滤波作用，称为数字滤波。

（对离散化后的信号进行的滤波，输入输出都是离散信号）3、模拟信号：随时间连续变化的信号。

4、数字信号：模拟数据经量化后得到的离散的值。

5、尼奎斯特频率：使离散时间序列x(nΔt)能够确定时间函数x(t)所对应的两倍采样间隔的倒数，即f=1/2Δt.6、采样定理：7、吉卜斯现象：由于频率响应不连续，而时域滤波因子取有限长，造成频率特性曲线倾斜和波动的现象。

8、假频:抽样数据产生的频率上的混淆。

某一频率的输入信号每个周期的抽样数少于两个时，在系统的的输出端就会被看作是另一频率信号的抽样。

抽样频率的一半叫作褶叠频率或尼奎斯特频率fN；大于尼奎斯特频率的频率fN+Y，会被看作小于它的频率fN-Y。

这两个频率fN+Y和fN-Y相互成为假频。

9、伪门：对连续的滤波因子h(t)用时间采样间隔Δt离散采样后得到h (nΔt)。

如果再按h (nΔt)计算出与它相应的滤波器的频率特性，这时在频率特性图形上，除了有同原来的H (ω)对应的'门'外，还会周期性地重复出现许多门，这些门称为伪门。

产生伪门的原因就是由于对h(t)离散采样造成的。

10、地震子波：由于大地滤波作用，使震源发出的尖脉冲经过地层后，变成一个具有一定时间延续的波形w（t）。

11、道平衡：指在不同的地震记录道间和同一地震记录道德不同层位中建立振幅平衡，前者称为道间均衡，后者称为道内均衡。

12、几何扩散校正：球面波在传播过程中，由于波前面不断扩大，使振幅随距离呈反比衰减，即Ar=A0/r，是一种几何原因造成的某处能量的减小，与介质无关，叫几何扩散，又叫球面扩散。

地震资料数字处理技术2

地震资料数字处理技术2
R
优点:运算速度快 缺点:不易修改，适应面 较窄，成本高。
C
RC无源网络形成的低通滤波器
一、数字滤波的概念
３．数字滤波器：用数学运算方式通 过数字计算机技术对离散信号进行滤 波处理的系统。 特点：①输入、输出都是离散数据； ②方便、灵活、多样。
一、数字滤波的概念
连续信号经过离散抽样得到离散数据，抽样过程满足抽样定理， 不然会频谱混叠，产生假频。抽样定理可由下面两个公式描 述： 1） 频率域 ………… (2-1-1) s N max
n i 2nf
X( f )
n 1
x(n)e
2

i 2nf
x ( n)
2 1 2
1
X ( f )e
i 2nf
df
x ( n) 12 X ( f )e i 2nf df
△为时间采样间隔。
令为１则
~ X ( ) x ( n)
§２.1
概述
从左至右它 包括间隔为 48ms、24ms、 12ms的三个 反射层和一 个在1秒处 的单一反射 层。限带响 应（带宽相 同都为10Hz， 中心在不同 频率处）不 能提供好的 分辨率
§２.1
概述
对于有大的间 隔 （ 48ms ） 的 反射层，带宽 较 低 为 10 ～ 30Hz 即 可 分 辨 而间隔较小的 反 射 层 （ 24ms 和 12ms ） 需 要 增加带宽才能 分辨
最小相位性质
设
h1 ( n) (1,0.5) h2 ( n ) (0.5,1)
………….(2-1-15) ………….(2-1-16)
则二者的 Z 变换分别为:
H 1 ( Z ) 1 0 .5 Z H 2 ( Z ) 0 .5 Z

地震资料的数字处理

地震资料的数字处理

1987年我国自行研制的第一台亿次级银河巨型计算机 正式投产，该计算机主要应用于地震资料的数字处理。
第四次革命：计算机群的应用 将若干台多达上万台的计算机联合起来组成计算机 群（PC-Clus），每个计算机群拥有成千上万个节点，每 个节点都有各自的操作系统，某个节点出现问题，不会
影响其他节点的运行。
当然，相干加强处理也有一定的局限性。
在反射能量弱或地质构造复杂时，反射波的相干性并不好，此 时相干加强处理可能削弱反射波，模糊地下构造细节；另外，一些 规则干扰波，如多次波、断面波的相干性也比较好，相干加强处理 有可能使得这些干扰波的能量也得到加强，从而造成剖面质量下降 或构造假象。
第六章 反射波地震资料的数字处理
3）低速带校正——消除低速带的影响 经过前面两次校正后，炮检点均校正到了基准面上。此时 基准面下还存在不规则的低降速带分布，需对它们进行校正，即将 基准面以下的低速层速度用基岩速度代替。
炮点低速带校正量：
检波点低速带校正量
由于基岩速度大于低速带速度，低速带校正总是使反射旅行时 变短，所以低速带校正量为正。 炮点处静校正量=井深校正量+地形校正量+低速带校正量
特点：振幅强则光线密度大，色调深；振幅弱则光线密度小，色调
浅。其反射层次不如变面积显示清晰。
（4）波形+变面积剖面: 这是最常用的一种剖面显示方式
特点：将地震波的波峰部分填黑，突出反射层次；波谷部分留出
空白，便于波形分析和对比。
（5）波形+变密度剖面: 常用于反演剖面的显示
特点：用不同的颜色表示不同的岩性。
第二次革命：模拟磁带记录 这个时期模拟电子计算机得到应用，地震资料以模拟
的方式记录在磁带上，在室内可以用回放仪反复处理，因

地震资料常规处理流程

地震资料常规处理流程

DM高分辨率的理由和目的 一方面，由于叠加的低通滤波效应，使叠前已经展宽的频带又变窄，有进一步展宽频带的需要。 另一方面，叠加后的地震记录的信噪比大幅度提高，为进一步提高分辨率地在奠定了基础。 叠后提高分辨率的目的就是进一步提高地震记录对薄层的识别能力。
反褶积前的叠加
反褶积后的叠加
七、CMP道集分选
CMP道集又称共中心点道集，当地震数据置完道头以后，每个地震道的CMP号、线号、炮检距等各种信息就已经存在了，因此，分选就是利用道头信息，按要求将地震道排列到一起。 CMP分选一般按CMP号从小到大，使用两级分选或三级分选： CMP、炮检距（站号） CMP、线号、炮检距（站号） CMP道集经过动校正后，就可以将道集内各道求和，形成叠加道。每个CMP都进行求和，就形成了叠加剖面。
2、常用的叠后噪音压制方法 叠后压噪方法非常多，这里只介绍常用的四种： （1）随机噪声衰减——提取可预测的线性同相轴，分离出噪音，达到提高信噪比的目的。 ——注意：线性假设并不符合实际情况，也容易失真。 （2）F—K域滤波——主要用于压制线性相干干扰。在F—k域中，线性相干干扰分布比较集中，范围较小，可以将其切除，达到压制线性相干干扰的目的。类似的还有F—X域滤波等等。 ——注意：容易引起“蚯蚓”现象，建议不使用扇形滤波因子。 （3）多项式拟合——基于地震道数据有横向相干性的原理，假设地震记录同相轴时间横向变化可用一高次多项式表示，沿同相轴时间变化的的各道振幅变化也可以用一待定系数的多项式表示。首先通过多项式拟合，求出地震信号的同相轴时间、标准波形和振幅加权系数，然后将它们组合成拟合地震道。——不保真。 （4）径向滤波——在定义的倾角范围和道数内，通过时移求出最大相关值所对应的倾角，然后沿这个倾角对相邻道加权求和，从而增强该倾角范围内的相干同相轴，虚弱随机噪音和倾角范围以外的同相轴。提高地震记录的信噪比。——不保真。

地震数据处理方法

地震数据处理方法

安徽理工大学一、名词解释〔20分〕1、、地震资料数字处理:就是利用数字电脑对野外地震勘探所获得的原始资料进行加工、改良，以期得到高质量的、可靠的地震信息，为下一步资料解释提供可靠的依据和有关的地质信息。

2、数字滤波:用电子电脑整理地震勘探资料时，通过褶积的数学处理过程，在时间域内实现对地震信号的滤波作用，称为数字滤波。

〔对离散化后的信号进行的滤波，输入输出都是离散信号〕3、模拟信号：随时间连续变化的信号。

4、数字信号：模拟数据经量化后得到的离散的值。

5、尼奎斯特频率：使离散时间序列x(nΔt)能够确定时间函数x(t)所对应的两倍采样间隔的倒数，即f=1/2Δt.6、采样定理：7、吉卜斯现象：由于频率响应不连续，而时域滤波因子取有限长，造成频率特性曲线倾斜和波动的现象。

8、假频:抽样数据产生的频率上的混淆。

某一频率的输入信号每个周期的抽样数少于两个时，在系统的的输出端就会被看作是另一频率信号的抽样。

抽样频率的一半叫作褶叠频率或尼奎斯特频率fN；大于尼奎斯特频率的频率fN+Y，会被看作小于它的频率fN-Y。

这两个频率fN+Y和fN-Y相互成为假频。

9、伪门：对连续的滤波因子h(t)用时间采样间隔Δt离散采样后得到h (nΔt)。

如果再按h (nΔt)计算出与它相应的滤波器的频率特性，这时在频率特性图形上，除了有同原来的H (ω)对应的'门'外，还会周期性地重复出现许多门，这些门称为伪门。

产生伪门的原因就是由于对h(t)离散采样造成的。

10、地震子波：由于大地滤波作用，使震源发出的尖脉冲经过地层后，变成一个具有一定时间延续的波形w〔t〕。

11、道平衡：指在不同的地震记录道间和同一地震记录道德不同层位中建立振幅平衡，前者称为道间均衡，后者称为道内均衡。

12、几何扩散校正：球面波在传播过程中，由于波前面不断扩大，使振幅随距离呈反比衰减，即Ar=A0/r，是一种几何原因造成的某处能量的减小，与介质无关，叫几何扩散，又叫球面扩散。

地震资料数字处理-3


rdx 的前 N 项；X(N)为 T(N)为托布里兹矩阵元素，即 rxx 的前 N 项；B(N)为方程右端项，即
所求的解，即滤波因子 h(t)； 对于自相关和互相关函数可以用以下的子程序来计算 SUBROUTINE COR(X,M,H,N,Y) REAL X(M),H(N),Y(M) X(M)和 H(N)为输入，Y(M)为它们的相关值。若 H（N）=X（M） ，得到的 Y（M）是自相 关。相关的计算公式如下：
图3-2 反射系数与地震记录剖面的比较 上为 反射系数剖面，下为 地震剖面
§ 3.1 反褶积的概念
２， 实际模型 实际地震记录 x(t)由有效波 s(t)和干扰波 n(t)组成。
x(t ) s(t ) n(t )
a,地震子波 b(t)
……………...
(3-1-2)
b ( t ) o( t ) * g ( t ) * ( t ) * d ( t ) * i ( t ) o( t ) * f g ( t ) * f d ( t )
t
由此得出
h( ) x(t ) x(t s ) d (t ) x(t s )
t t
( s 0,1, m)
…..
(3-2-2)
令
rxx ( s) x(t ) x(t s)
t
rxx 就是 x(t)的自相关…….
(3-2-3) (3-2-4)
y (t ) a (t ) * b(t ) a ( )b(t ) ( y (0), y (1),......, y ( M )) ,

M mn
d (t ) (d (0), d (1),......, d ( M ))
e(t ) d (t ) y(t )

地震数据处理过程及格式说明

§3 资料处理流程说明：资料处理的基本流程如下图所示：解编预处理（建立工区，切除，振幅处理等）一次静校正一、二维数字滤波抽道集高精度速度分析剩余静校正高精度动校正水平迭加滤波、反滤波（倾斜相干加强）迭后偏移一维数字滤波振幅均衡、输出在资料的处理过程中，应根据资料的信噪比和分辨率情况选择模块，组合流程，以达到事半功倍的效果。

在处理过程中，应首先根据野外电子观测班报和测量电子班报建立工区基本参数文件（由建立工区模块完成），若无测量结果，可根据模块提示完成建立工区基本参数文件的工作。

本系统适合于有或无测量资料的情况；同时也适合于变观资料处理。

文件格式参见相关模块说明。

§4 处理资料文件格式说明：4.1 SEG-Y 记录格式(标准)(1)卷头: 3600字节(a)ASCII 区域: 3200字节(40条记录 x 80 字节/每条记录)。

(b)二进制数区域: 400字节(3201~3600)。

3213~3214 字节—每个记录的数据道数(每炮道数或总道数)。

3217~3218 字节—采样间隔(μs)。

3221~3222 字节—样点数/每道(道长)。

3225~3226 字节—数据样值格式码1-浮点；3255~3256 字节—计量系统：1-米， 2-英尺。

3261~3262*字节—文件中的道数(总道数)。

3269~3270*字节—数据域(性质)：0-时域，1-振幅，2-相位谱“ * “ 号字为非标准定义。

(2)道记录块:(a)道头字区: 含: 60个字/4字节整或120个字/2字节整，共240个字节，按二进制格式存放。

·SEG—Y格式道头说明：字号(4字节) 字号(2字节) 字节号内容说明1 1—2 1—4 一条测线中的道顺序号，如果一条测线有若干卷磁带，顺序号连续递增。

2 3—4 5—8 在本卷磁带中的道顺序号。

每卷磁带的道顺序号从l开始。

3 5—6 9—12 * 原始的野外记录号（炮号）。

地震资料数字处理


MB1 MB2 MB3
四、处理流程
（1） 观测系统定义 （2） 野外静校正 （3） 线性动校正 （4） 叠前去噪 （5） 反褶积 （6） 速度分析 （7） 动校正、切除 （8） 剩余静校正 （9） 叠加 （10）叠后去噪 （11）绘图
1、定义观测系统 运行如下模块: 3D Land Geometry Spreadsheet* 弹出如下菜单:
横线方向覆盖次数： N y P * R /(2d )
P 排列不动所需的激发点数；R 接收线数； d 束线间接收线移动距离相当的激发点数。
例 如 ： 对 于8线8炮 制 的 采 集 方 式 ， 其R和P分 别 为8； 束线间接收距为4 200m 800m，横线炮距100m, d 800/100 8， 故 N y 8 8 /(2* 8) 4
10。用MB1击,则 将数据输入表中。
● Sources (填写炮点参数表）
Source Line Station St Index x y z FFID Time Date Offset Skid Shot fold* Pat Shift Static
用户定义的震源编号 震源线号 震源站号 同一炮点识别器(1~9) 震源点的X坐标 震源点的Y坐标 震源点的高程 野外文件号 放炮时间 放炮日期 炮点垂直炮线的偏移距,+右、-左 炮点平行炮线的偏移距,+大、-小号 接收道数 排列滚动的站点值 用户定义的静校量
● Receivers (填写接收点参数表）
Station Pt index x y Elev Line Static
接收点站号(桩号) 站点识别器(1~9) 接收点x坐标 接收点y坐标 接收点高程 接收点线号 接收点静校量
本例为498~825/线 全1 为测量数据 为测量数据 为测量数据 本例线号为1~9 全0

地震资料的数字处理

第三部分测井生产实习第一章测井公司简介大庆测井公司是中国最大的陆上电缆测井服务公司，以其产品和服务而著称，公司集测井技术研究、装备制造和技术服务于一体，其中在裸眼井测井及解释、射孔、生产井测井及解释等领域均处于世界先进水平,公司于1998年8月通过了ISO9002质量体系认证。

大庆石油管理局测井公司谋求企业可持续发展，按照“面向市场，调整提高，为国内外用户提供全套测井技术服务”的工作思路，进行了战略性组织结构调整，形成了研究、制造、服务一体化产业结构模式。

图3-1-1 大庆石油管理局测井公司总部大楼大庆石油管理局测井公司位于大庆市让湖路区乘风庄乘南八街，位于12路线西侧，周边与大庆录井公司，钻井一公司、物探公司、井下作业公司相临近。

是管局效益最好的公司。

经过40年的不懈努力，大庆测井公司的各项测井技术均已经形成了系列化、产业化，其中包括以高分辨率测井为核心的DLS数控测井技术、以高精度碳氧比能谱和氧活化测井为代表的套后测井技术，形成了以低孔渗油气藏、复杂岩性、薄层水淹层等一整套测井解释技术，具备声、电成象测井、核磁共振、硬地层井壁取芯等尖端的测井及解释技术。

并建造了一级核刻度井群。

具有以核磁共振成象为代表的一套先进的基础实验设施。

并以较好的信息提供、高效和工作量增加而著称。

在大庆油田已累计测量各种井达40,000口。

公司为大庆油田的勘探、开发做出了杰出的贡献。

- 90 -公司曾先后为国内胜利油田、玉门油田、中国石化新星石油公司、吉林油田、江苏油田、塔里木油田等十多个油气田和委内瑞拉的马拉凯波湖油田、加拿大皇朝能源有限公司、印度尼西亚国家石油公司等提供了测井技术服务。

并与斯仑贝谢、阿特拉斯和哈里伯顿等国外公司开展了广泛的技术交流与合作。

一、公司的技术装备公司拥有世界先进水平的成像测井系统EXCELL-2000两套、ECLIPS-5700成像测井系统2套，CSU-D数控测井系统4套，以及自行研制生产的DLS数控测井系统50套，从美国引进的SGI POWER CHALLENGE XL、SUN2000E计算机处理解释系统和INDIG02、INDY、ULTRA、SUN10、ULTRA60等系列工作站35套。
