地震勘探资料的处理与解释一、引言地震勘探是利用地震波在各种介质中传播的特性，探测地下构造、岩性、矿床和地下水等物质的一种探测技术。
地震勘探是地质勘查、工程勘察和地震预测等领域中最重要的方法之一。
地震勘探资料处理与解释是地震勘探技术中非常重要的环节。
本文将从处理流程、数据处理方法及解释方法等方面进行阐述。
二、地震勘探资料处理流程地震勘探资料处理流程包括数据备份、数据预处理、数据校正、数据解释三个过程。
1.数据备份数据备份是将野外采集的原始地震信号数据进行复制备份存档，以便后续数据处理和解释使用。
2.数据预处理数据预处理过程主要包括数据导入、数据剪辑、数据切割、数据去反演等步骤。
其中：数据导入是将野外采集的原始地震信号数据导入到数据处理软件中，进行后续的数据处理和解释。
数据剪辑是将不相关的数据删除，只留下与勘探目的有关的数据，以提高数据处理的精度和效率。
数据切割是按照一定的时间间隔将采集的地震信号数据分为多个时间窗口，以便后续的数据处理和解释。
数据去反演是去除地面反射波和地下因受到地面影响而引起的表面波、散射波等干扰信号，强调地下直达波的信号，提高勘探的分辨率。
3.数据校正数据校正是将预处理后的数据进行一系列的校正处理，以便对数据进行精细的解释。
其中：时差校正是将不同检波点接收到的地震信号数据进行时差校正，以将所有检波点接收到的地震信号数据时限一致。
幅值校正是将地震信号数据进行幅值校正，以消除由于不同检波器灵敏度的差异引起的幅度变化，提高数据处理的精度。
补偿校正是针对地下介质的补偿，以消除由于介质特性所引起的干扰信号，提高数据解释的精度。
四、数据处理方法1.频率域反演法频率域反演法是一种频率域处理技术，可以有效地显示地下介质的频率特征。
通过对勘探目标的频率响应进行分析，可以得到地下介质的速度、厚度、密度，以及存在于介质中的岩性、构造等信息。
2.三维成像法三维成像法是一种立体成像技术。
它通过对不同方向、不同深度的地震数据进行综合分析，构建三维勘探图像，以方便勘探人员对地下构造、岩性和矿藏等信息进行快速准确的判断和解释。
《地震勘探资料处理》第一章～第六章复习要点总结第一章 地震数据处理基础一维谱分析数字地震记录中，每个地震道是一个按一定时间采样间隔排列的时间序列，每一个地震道都可以用一系列具有不同频率、不同振幅、相位的简谐曲线叠加而成。
应用一维傅里叶变换可以得到地震道的各个简谐成分；应用一维傅里叶反变换可以将各个简谐成分合并为原来的地震道序列。
连续函数正反变换公式：dt et x X t i ωω-∞∞-⎰=)()(~ 正变换 ωωπωd e X t x t i ⎰∞∞-=)(~21)( 反变换 通常由傅里叶变换得到的频谱为一个复函数，称为复数谱。
它可以写成指数形式 )()()(|)(~|)(~ωφωφωωωi i e A e X X ==式中)(ωA 为复数的模，称为振幅谱；)(ωϕ为复数的幅角，称为相位谱。
)()()(22ωωωi r X X A +=，)()(tan )(1ωωωφr i X X -=（弧度也可换算为角度）离散情况下和这个差不多（看PPT 和书P2-3）一维傅里叶变换频谱特征：1、一维傅里叶变换的几个基本性质（推导）线性 翻转 共轭 时移 褶积 相关（功率谱），P3-72、Z 变换（推导）3、采样定理 假频 尼奎斯特频率，tf N ∆=21二维谱分析二维傅里叶变换),(k X ω称为二维函数),(t x X 的频——波谱。
其模量|),(|k X ω称为函数),(t x X 的振幅谱。
由),(k X ω这些频率f 与波数k 的简谐成分叠加即可恢复原来的波场函数),(t x X （二维傅里叶反变换）。
如果有效波和干扰波的在f-k 平面上有差异，就可以利用二维频率一波数域滤波将它们分开，达到压制干扰波，提高性噪比的目的。
二维频谱产生空间假频的原因数字滤波在地震勘探中，用数字仪器记录地震波时，为了保持更多的波的特征，通常利用宽频带进行记录，因此在宽频带范围内记录了各种反射波的同时，也记录了各种干扰波。

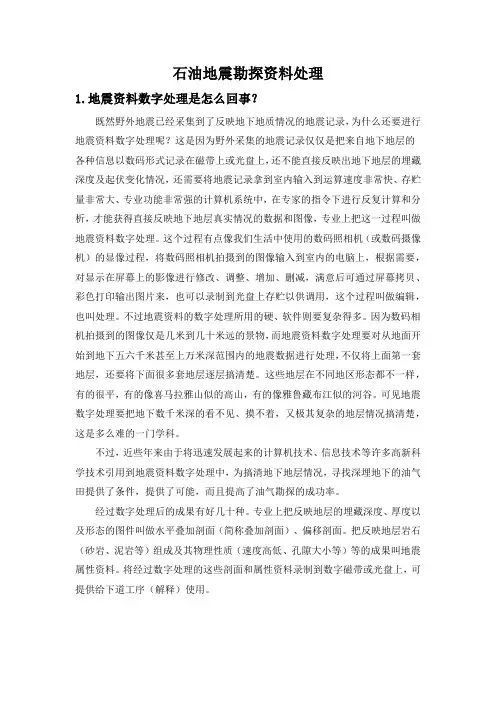

石油地震勘探资料处理1.地震资料数字处理是怎么回事？既然野外地震已经采集到了反映地下地质情况的地震记录，为什么还要进行地震资料数字处理呢？这是因为野外采集的地震记录仅仅是把来自地下地层的各种信息以数码形式记录在磁带上或光盘上，还不能直接反映出地下地层的埋藏深度及起伏变化情况，还需要将地震记录拿到室内输入到运算速度非常快、存贮量非常大、专业功能非常强的计算机系统中，在专家的指令下进行反复计算和分析，才能获得直接反映地下地层真实情况的数据和图像，专业上把这一过程叫做地震资料数字处理。
这个过程有点像我们生活中使用的数码照相机（或数码摄像机）的显像过程，将数码照相机拍摄到的图像输入到室内的电脑上，根据需要，对显示在屏幕上的影像进行修改、调整、增加、删减，满意后可通过屏幕拷贝、彩色打印输出图片来，也可以录制到光盘上存贮以供调用，这个过程叫做编辑，也叫处理。
不过地震资料的数字处理所用的硬、软件则要复杂得多。
因为数码相机拍摄到的图像仅是几米到几十米远的景物，而地震资料数字处理要对从地面开始到地下五六千米甚至上万米深范围内的地震数据进行处理，不仅将上面第一套地层，还要将下面很多套地层逐层搞清楚。
这些地层在不同地区形态都不一样，有的很平，有的像喜马拉雅山似的高山，有的像雅鲁藏布江似的河谷。
可见地震数字处理要把地下数千米深的看不见、摸不着，又极其复杂的地层情况搞清楚，这是多么难的一门学科。
不过，近些年来由于将迅速发展起来的计算机技术、信息技术等许多高新科学技术引用到地震资料数字处理中，为搞清地下地层情况，寻找深埋地下的油气田提供了条件，提供了可能，而且提高了油气勘探的成功率。
经过数字处理后的成果有好几十种。
专业上把反映地层的埋藏深度、厚度以及形态的图件叫做水平叠加剖面（简称叠加剖面）、偏移剖面。
把反映地层岩石（砂岩、泥岩等）组成及其物理性质（速度高低、孔隙大小等）等的成果叫地震属性资料。
将经过数字处理的这些剖面和属性资料录制到数字磁带或光盘上，可提供给下道工序（解释）使用。

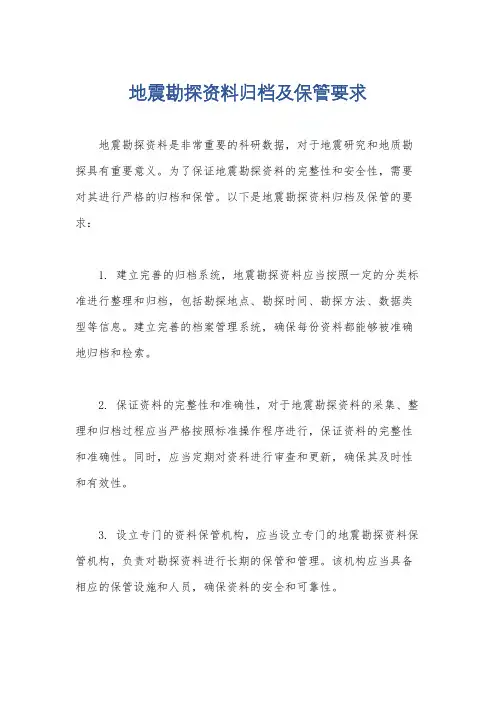

地震勘探资料归档及保管要求
地震勘探资料是非常重要的科研数据，对于地震研究和地质勘探具有重要意义。
为了保证地震勘探资料的完整性和安全性，需要对其进行严格的归档和保管。
以下是地震勘探资料归档及保管的要求：
1. 建立完善的归档系统，地震勘探资料应当按照一定的分类标准进行整理和归档，包括勘探地点、勘探时间、勘探方法、数据类型等信息。
建立完善的档案管理系统，确保每份资料都能够被准确地归档和检索。
2. 保证资料的完整性和准确性，对于地震勘探资料的采集、整理和归档过程应当严格按照标准操作程序进行，保证资料的完整性和准确性。
同时，应当定期对资料进行审查和更新，确保其及时性和有效性。
3. 设立专门的资料保管机构，应当设立专门的地震勘探资料保管机构，负责对勘探资料进行长期的保管和管理。
该机构应当具备相应的保管设施和人员，确保资料的安全和可靠性。
4. 制定保密措施，地震勘探资料可能涉及国家安全和商业利益，因此在归档和保管过程中应当严格遵守相关的保密规定，采取必要
的保密措施，确保资料不被泄露。
5. 开展科学研究和利用，除了对地震勘探资料进行保管外，还
应当鼓励科研人员和相关单位对这些资料进行科学研究和利用，促
进地震研究和地质勘探的发展。
总之，地震勘探资料的归档及保管是地质科研工作中不可或缺
的重要环节，只有做好资料的归档和保管工作，才能更好地保护和
利用这些宝贵的科研数据。

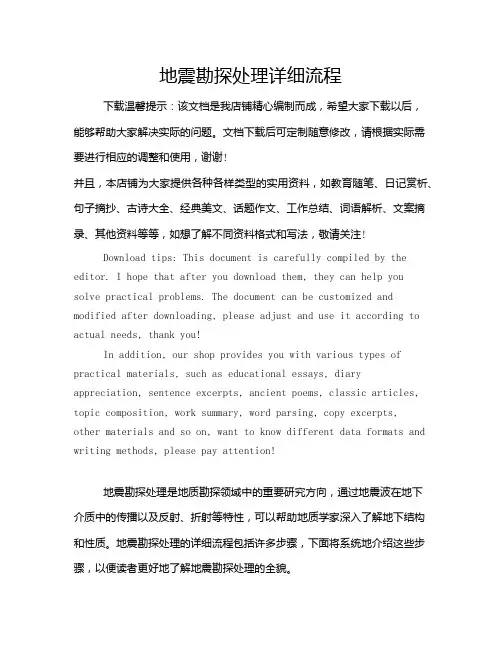

地震勘探处理详细流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!地震勘探处理是地质勘探领域中的重要研究方向，通过地震波在地下介质中的传播以及反射、折射等特性，可以帮助地质学家深入了解地下结构和性质。

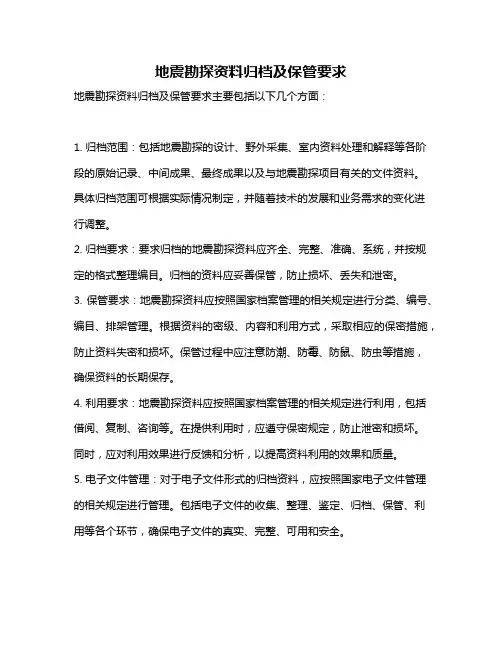

地震勘探资料归档及保管要求地震勘探资料归档及保管要求主要包括以下几个方面：1. 归档范围：包括地震勘探的设计、野外采集、室内资料处理和解释等各阶段的原始记录、中间成果、最终成果以及与地震勘探项目有关的文件资料。
具体归档范围可根据实际情况制定，并随着技术的发展和业务需求的变化进行调整。
2. 归档要求：要求归档的地震勘探资料应齐全、完整、准确、系统，并按规定的格式整理编目。
归档的资料应妥善保管，防止损坏、丢失和泄密。
3. 保管要求：地震勘探资料应按照国家档案管理的相关规定进行分类、编号、编目、排架管理。
根据资料的密级、内容和利用方式，采取相应的保密措施，防止资料失密和损坏。
保管过程中应注意防潮、防霉、防鼠、防虫等措施，确保资料的长期保存。
4. 利用要求：地震勘探资料应按照国家档案管理的相关规定进行利用，包括借阅、复制、咨询等。
在提供利用时，应遵守保密规定，防止泄密和损坏。
同时，应对利用效果进行反馈和分析，以提高资料利用的效果和质量。
5. 电子文件管理：对于电子文件形式的归档资料，应按照国家电子文件管理的相关规定进行管理。
包括电子文件的收集、整理、鉴定、归档、保管、利用等各个环节，确保电子文件的真实、完整、可用和安全。
6. 定期检查与鉴定：应定期对地震勘探资料进行质量检查和价值鉴定，确定资料的保管期限和密级。
对于无保存价值的资料应及时进行销毁，并做好销毁记录。
7. 场地与设施要求：地震勘探资料库房应具备合理的布局和适宜的环境条件，包括适宜的温度、湿度、光照等，以确保资料的长期保存。
同时，应配备相应的设施设备，如档案柜、档案盒、防潮用品等。
8. 人员要求：地震勘探资料管理人员应具备相关的专业知识和技能，能够胜任地震勘探资料的整理、编目、保管和利用等工作。
同时，应遵守国家相关的法律法规和管理制度，严守保密规定。
9. 管理制度：应建立完善的地震勘探资料管理制度，包括归档范围、归档要求、保管要求、利用要求、电子文件管理等方面的规定，确保资料的规范管理和有效利用。
本科生实验报告
实验课程基于 Vista 系统的地震资料处理学院名称地球物理学院
专业名称勘查技术与工程（石油物探）学生姓名
学生学号
指导教师唐湘蓉
实验地点5417
实验成绩
2015年3月- 2015年5月
基于 Vista 系统的地震资料处理
一、实验目的及要求
1）认知熟悉地震资料处理软件系统--vista软件的基本功能，了解其并熟练掌握vista软件运行的基本操作；
2）了解并掌握地震数据处理的基本流程，掌握地震数据处理的流程和基本方法，选择合适的处理参数以提高地震数据处理的精度；
3）对比地震资料处理与解释的理论与实际资料处理的结果，深入理解理论，并在理论指导下提高处理解释的水平、提高资料处理的质量；
4）提高综合分析问题的能力与编写实验报告或生产报告的能力。
二、实验内容
总流程
图1 总流程图
1）加载数据
打开Vista软件后选择加入2D的SEG-Y格式的原始地震数据，本实验
所用数据为给定的SHOT-20。
加载后的原始地震数据如图2：
图2 原始地震数据显示
2）道均衡
各个道由于炮检距的不同，导致的反射波的振幅的变化，因为在共反射点叠加中，要求每一个叠加道的振幅都应该相等，每一道对叠加所做的贡献是等价的，无特殊情况，一般就以记录图中间的振幅为基准，使近激发点的地震道振幅减少，增加远离激发点的地震道记录的振幅。
道均衡流程模块如图3，道均衡结果如图4：
图3 道均衡流程模块
3）建立观测系统
图5 观测系统显示4）初至拾取
初至拾取结果显示如图6：
图6 初至拾取结果显示
5）初至切除
地震记录上的初至波包括直达波和浅层折射波，它们能量强且有一定延续时间，对紧接而来的浅层反射波有干涉和破坏作用。
另外，动校正后会引起波形畸变，浅层尤其厉害。
对这些强能量初至波和动校正畸变引起的处理办法是“切除”，即将这些波的采样值全部变为零值（充零）。
初至切除流程模块如图7，初至切
除结果如图8：
图7 初至切除流程模块
图8 初至切除结果显示
6）一维滤波
地震记录上的噪音很多，包括各种随机干扰和各种规则干扰。
而不同干扰在频带上或在视速度或视波长上有一定差异，一维滤波即频率域滤波，主要是通过有效波与干扰波在频率上的差异，将干扰波去除，以提高信噪比。
一维滤波频率分析如图9，一维滤波频率参数选取如图10，一维滤波流程模块如图11，一维
滤波结果如图12：
图9 频率分析图
图10 频率参数选取
图11 一维滤波流程模块
图12 一维滤波结果显示
7）f-k滤波
在地震勘探中，有时有效波和干扰波的频谱成分十分接近甚至重合，这时无法利用频率滤波压制干扰，需要利用有效波和干扰波在其他方面的差异来进行滤波。
如果有效波和干扰波在视速度分布方面有差异，则可进行视速度滤波。
这种滤波要同时对若干道进行计算才能得到输出，因此是一种二维滤波。
f-k滤波流程模块如图13，f-k滤波频谱分析如图14，f-k滤波结果显示如图15：:
图13 f-k滤波流程模块
图14 f-k滤波频率分析
图15 f-k滤波结果显示
8）抽道集-形成共中心点道集
为了便于叠加和计算速度谱，应按观测系统抽取各个共中心点道集放在一起。
这个过程实际上也是一种资料的重排，不过不是针对单个采样点，而是以一道为一个单位进行重排，称为抽道集或共中心选排。
抽道集流程模块如图16，抽道集结果如图17：
图16 抽道集流程模块
图17 抽道集结果显示
9)速度分析
地震波速度是地震资料处理和解释中非常重要的参数，例如动校正需要均方根速度、偏移处理需要偏移速度、静校正需要表层模型速度。
此外，速度是代表岩性特征的重要标志，在岩性解释、油气预测中以及时深转换方面，速度也起着非常重要的作用。
从地震记录中求取速度统称为速度分析，针对不同速度求取又不同的速度分析，即是相同类型的速度求取也有多种不同的分析方法，本实验中主要使用叠加速度分析。
速度分析流程模块如图18，速度分析窗口如图19，速
度谱如图20：
图18 速度分析流程模块
图19 速度分析窗口
图20 速度谱显示
10）动校正
由于非零炮检距正常时差的存在，共深度点反射波时距曲线为双曲线。
动校正就是把炮检距不同的各道上来自同一界面、同一点的反射波到达时间经正常时差校正后，校正为共中心点处的回声时间，以保证在叠加时，它们能实现同相叠
加，形成反射波能量突出的叠加道（相当于自激自收的记录道）。
动校正流程模
块如图21，动校正结果如图22：
图21 动校正流程模块
图22 动校正结果显示
11）水平叠加
地震勘探在野外采用多次覆盖的观测方法，在室内处理采用水平叠加技术，最终得到水平叠加剖面。
这实际是对地下同一反射点作多次观测，将不同接收点接收的来自地下同一反射点的不同激发的信号，经过动校正后，叠加起来，使一
次反射波加强，多次反射波和其他类型的干扰波相对削弱，从而提高信噪比，改善地震记录。
水平叠加流程模块如图23，水平叠加结果如图24：
图23 水平叠加流程图
图24 水平叠加结果显示
12）混波
在地震勘探资料处理中为了消除噪声，通常也采取混波，即指把不同道的能量合并。
简单的混波通常只包括从相同记录相邻道的合并。
混波流程模块如图25，混波结果如图26：
图25 混波流程模块
图26 混波结果显示
13）偏移处理
偏移处理是为了使倾斜界面的反射波，断层面上的断面波，弯曲界面的回转波以及断点、尖灭点上的绕射波收敛和归位，得到地下反射界面的真实位置和构造形态，得到清晰可辨的断点和尖灭点，以提高地震记录的横向分辨率。
偏移处理流程模块如图27，偏移处理结果如图28：
图27 偏移处理流程模块
图28 偏移处理结果显示
14）时深转换
图29 时深转换流程模块
图30 时深转换结果显示
三、实验结果分析
由最后处理结果（图28）与原始数据（图2）对比可知，经过滤波和混波处理后，各种干扰波明显减少，信噪比也有了明显提高；经过动校正和水平叠加后，反射波同相轴校正到同一直线上，同相轴能量变强且突出；经过偏移处理后，绕射波、回转波由明显的收敛和归位，横向分辨率有了明显提高。
