抗张强度的测定纸张的耐折度1

测试纸张耐折度，耐折度的含义是什么耐折度是指标准宽度的试样，在一定条件下进行往复折叠至断裂所需的双折叠次数的对数（以10为底）。

耐折度是纸耐折叠疲劳强度指标。

耐折度是纸张的基本机械性质之一，用来表示纸张抵抗往复折叠的能力。

纸张的耐折度是测量纸张受一定力的拉伸后，再经来回折叠而使其断裂所需的折叠次数，以次数表示，单位是双折次，按纵向裁样测试的为纵向耐折度，按横向裁样测试的结果为横向耐折度。

一般纵向耐折度比横向耐折度高，这是由于纤维的排列及纵向纤维的结合力大的缘故。

纸张的耐折度取决于用来抄纸的纤维的长度、强度、柔韧性和纤维之间的结合力，长而强韧且结合牢固的纤维抄成的纸，其耐折度较高；如果在针叶木化学浆中配加阔叶木浆或草类浆，则耐折度明显下降。

另外，纸张的定量、厚度、紧度和水分含量等对耐折度的影响也很大。

同种浆抄制的同种纸，在一定范围内，当厚度和定量增加时，耐折度将明显下降；在纤维材料中加入矿物填料可提高紧度，但会大大降低纸的耐折度；纸张含水量增加时，强度大的纸其耐折度会增加，而强度小的纸则会降低。

常见的耐折度仪有两种，一种为卧式的，称作肖伯尔（Schopper）式，在工作时将试样往复折叠近180度；另一种为直立式的，称作MIT式，在工作时试样往复折盈角度为135度。

济南德瑞克仪器有限公司目前拥有这两种仪器，可以提供给客户根据需求进行选择。

DRK111A MIT耐折度仪产品介绍DRK111A MIT耐折度仪是我公司按相关国家标准规定研究开发采用现代机械设计理念和微机处理技术进行精心合理设计的一种新型高精度智能型试验仪，采用先进的元器件、配套部件、单片微机，进行合理的构造和多功能设计. 配置触屏中文显示，具有标准中包含的各种参数测试、转换、调节、显示、记忆、打印等功能.产品特点仪器用微电脑控制技术，自动化程度高，可同时进行采样、测控及显示，测量更准确快速，操作更简单，使用更方便，测试完毕,自动回到零位功能，采用精密电机伺服控制，定位精确，自动测量、统计、打印测试结果，并具有数据保存功能，中文图形菜单显示操作界面，高速微型打印机，使用简单方便，光机电一体化现代设计理念，结构紧凑，外观美观大方，维修方便。

实验三纸张的抗张强度实验∙实验目的∙掌握ZLD-300型电子纸张拉力试验机的简单结构和测量原理;∙了解不同纸张在同一条件下的抗张强度的差异;∙通过实验分析来理解纸张抗张强度对纸张寿命的重要影响。

二.实验仪器和材料1.仪器：ZLD—300型电子纸张拉力试验机，标准切纸刀、刻度尺2.材料①宣纸②A4复印纸③新闻纸三.实验原理1.纸张抗张强度：抗张强度是指纸张所能承受的最大张力。

通常以一定宽度的式样的试样的抗张力表示，单位是kN/m(千牛顿/米)2.从键盘输入控制命令和有关参数，控制整个系统的正常运行。

设定好速度，电脑自动给电机调速使电机运转，从而带动下夹头上下运动，当下夹头向下运动时，试样会受到向下的拉力，拉力逐渐增大，当试样被拉断时，位移传感器会将此时拉力的脉冲信号通过调整后，显示在屏幕上。

记录下实验数值，并通过计算公式就可以计算出本次试样的抗张强度的数值。

四.实验步骤1.试样的选取①宣纸：150（mm）x15（mm）x10（张）②A4复印纸：150（mm）x15（mm）x10（张）③新闻纸：150（mm）x15（mm）x10（张）2.测定①打开电源开关，全部数码管显示为8，并连续闪烁三次进入正常状态，显示器显示当前拉力传感器的值，并且预热15分钟。

②测量上下夹头间的距离，用上下箭头键移动夹头，是上下夹头间的距离为一定值，然后用短路块清零，或者断电后重新上电，位移量自动清零，此点作为位移量零点③输入参数：输入纸长，用数字键输入150，然后按Li键输入纸宽，用数字键输入15 ，然后按w键输入定量，用数字输入50/80，然后按g键夹头下降速度：80mm/min注：宣纸、新闻纸的g=50g/m平方;复印纸的g=80g/m平方④按准备键⑤安装试样（卡在上夹头）⑥力值清零⑦设定拉伸速度⑧按下键进入实验⑨试样拉断，下夹头自动返回至零点，等待下一次实验。

记录实验数据⑩复位键返回初始状态五．实验结果及分析1.实验结果表一抗张强度实验结果表单位：kn/m2.实验结果分析。

纸的质量指标1、纸的水分：在100-150℃下烘干至恒重时所减少的重量与试样重量之比，以百分率表示。

2、纸的定量：每平方米的重量，以克/米2表示。

3、纸的厚度：在两侧量板间纸在一定压力下直接测量的厚度，其结果以毫米表示。

4、紧度：是指每立方厘米纸的重量，其结果以克/厘米3表示，在测定纸的定量和厚度之后，就可以算出紧度。

GD=d 1005、松厚度：指单位质量的纸的体积，表示单位为cm3/g或m3/kg，它是紧度的倒数。

6、纸的抗张强度（1）抗张强度：在标准实验方法所规定的条件下，单位宽度的纸和纸板断裂前所能随的最大抗张力，以N/15mm表示。

（2）裂断长：假设把任何一定宽度的纸和纸板的一端悬挂起来，计算由其自重而断裂的最大长度，以km表示。

（3）抗张指数：抗张强度（用N/M表示）除以定量。

7、伸长率：在标准实验方法所规定的条件下测量纸和纸板试样拉伸至断裂时，伸长的长度对原试样的长度的比值，通常用百分数表示。

8、纸的耐破度：纸在单位面积上所能随的均匀增长的最大压力，其结果以公斤/厘米2表示。

9、纸的撕裂度：裂断预先有切口的试样至一定长度所需的力，以克表示。

10、纸的耐折度：在一定张力下所能经受180度的往复折迭的次数，以往复折迭次数表示。

11、纸的透气度：在一定面积，一定真空度下，每分钟透过纸的空气量，或透过100毫升空气所需的时间，以毫升/分或秒/100毫升表示。

12、纸的平滑度：在一定的真空度下，一定容积的空气通过一定压力的试样表面与玻璃面之间的间隙所需的时间，以秒表示。

13、纸的伸缩性：纸张浸于水中或在不同的湿度下增湿或减湿时尺寸的相对变化，以尺寸的增减对试样原来尺寸的百分率表示。

14、纸的施胶度（墨水划线法）：以用标准墨水划线时不扩散亦不渗透的线条的最大宽度（mm）表示。

15、纸的透明度：光线透过纸的程度，以纸页的层数表示。

16、纸的不透明度：以单张试样在完全吸收光线的黑色衬垫上的反射能力与完全不透明的若干张试样的反射能力之比度，表示纸的不透明度。

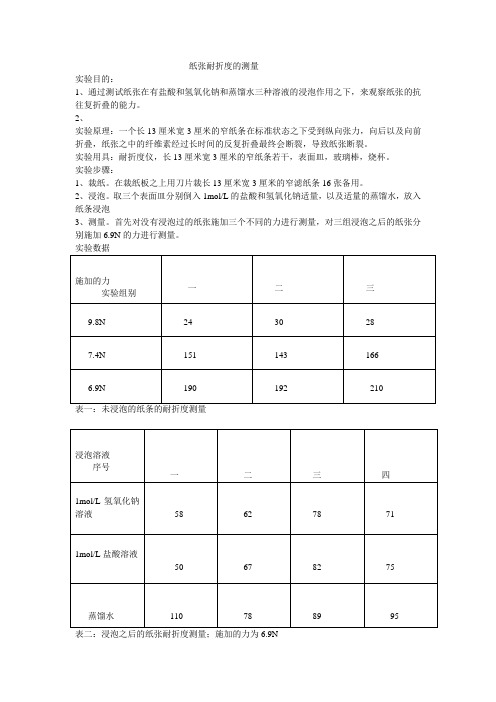

纸张耐折度的测量实验目的：1、通过测试纸张在有盐酸和氢氧化钠和蒸馏水三种溶液的浸泡作用之下，来观察纸张的抗往复折叠的能力。

2、实验原理：一个长13厘米宽3厘米的窄纸条在标准状态之下受到纵向张力，向后以及向前折叠，纸张之中的纤维素经过长时间的反复折叠最终会断裂，导致纸张断裂。

实验用具：耐折度仪，长13厘米宽3厘米的窄纸条若干，表面皿，玻璃棒，烧杯。

实验步骤：1、裁纸。

在裁纸板之上用刀片裁长13厘米宽3厘米的窄滤纸条16张备用。

2、浸泡。

取三个表面皿分别倒入1mol/L的盐酸和氢氧化钠适量，以及适量的蒸馏水，放入纸条浸泡3、测量。

首先对没有浸泡过的纸张施加三个不同的力进行测量，对三组浸泡之后的纸张分别施加6.9N的力进行测量。

实验数据施加的力一二三实验组别9.8N 24 30 287.4N 151 143 1666.9N 190 192 210表一：未浸泡的纸条的耐折度测量浸泡溶液序号一二三四1mol/L氢氧化钠溶液58 62 78 711mol/L盐酸溶液50 67 82 75蒸馏水110 78 89 95表二：浸泡之后的纸张耐折度测量；施加的力为6.9N注意事项：1、耐折度的试验结果受张力、缝口弧形和缝口半径的影响，因此应定期校准和检查。

2、夹头应能牢固地夹紧试样的整个宽度。

3、耐折度试验仪的弹簧应定期进行校准。

4、应注意每次开始记数之前清零，并且旋动施力螺丝，使得提前预定的力施加在纸条之上。

实验结果及其讨论：1、通过未浸泡的纸张的测量数据可以看出，随着受力强度的增加，纸张断裂所需要的次数回忆系减少。

2、通过对使用盐酸浸泡和氢氧化钠浸泡的四组数据取平均值得到的结果可知，（盐酸为67.5，氢氧化钠为68.5）盐酸对纸张的影响比亲氧化钠的大一点。

3、通过对比用蒸馏水浸泡和未使用蒸馏水浸泡的数据可以得知，使用蒸馏水浸泡之后的纸张会变脆，耐折度会降低。

4、通过以上的数据分析，进而我们可以联想到文物保护当中来，纸质文物应该尽量保存在比较干燥的地方，并且防止酸碱对纸质文物的侵蚀。

纸的性能主要包括机械强度及其他相关指标。

机械强度通常用纸的整体性遭到破坏和结构发生不可逆改变时的那些应力数值来表示。

机械强度是大多数纸种的基本和重要的性质之一，如对纸袋纸、包装纸等，都提出了很高的机械强度的要求。

根据作用于纸上的力的性质不同，用抗张强度、耐折度、耐破度、撕裂度、抗冲击强度等不同指标来表示纸的强度。

一般来说，成纸中纤维相互间的结合力和这些力作用的表面积；纤维本身的强度，它们的柔韧性大小；纸中纤维的分布，即它们排列的方向、堆积的密度等，都是影响纸强度的主要因素。

具体测定纸的机械强度及其他性能的指标主要有以下几方面。

1．抗张强度与伸长率抗张强度是纸和纸板的一项基本物理量指标，是指纸样单位横截面上所受的抗张力。

其表达式为：P=T/F式中：P——单位横截面上的抗张强度，单位为N/㎡；T——试样的绝对抗张力，单位为N；F——试样的横截面积，单位为㎡。

纸张的抗张强度通常更普遍地以裂断长度（即在一定宽度纸幅的本身的重力作用下将纸拉断时的长度）来表示，因为裂断长度可以消除定量不同的影响，使抗张强度便于比较。

裂断长度的表达式为：L=(T/BW)×100式中：T——表示纸幅断裂时的力，单位为kg；B——试样纸幅，单位为cm；W——试样定量，单位为g/㎡；L——裂断长度，单位为cm。

伸长率是纸样受到张力至断裂时所增加的长度对原试样长度的百分比。

一般纸纵向和横向的强度指标是不一样的，纸的纵向（即在纸机上纸的运行方向）抗张强度高一些。

这是因为成纸的纤维主要是朝这个方向排列的缘故，因此纸的纵向断裂长一般比横向大很多。

2．耐折度纸的耐折度是纸的机械强度的物理指标之一。

它表示纸张受一定外力拉伸之后，将其来回折叠使其断裂，以其折叠的次数来表示纸张耐折的性能。

耐折度测的也是纸张的抗张强度，进行耐折度测定，主要在于许多种类的纸张在使用过程中要承受多次加工和折叠，如白板纸、书皮纸、箱板纸等。

因为白板纸、箱板纸是用来制作纸盒的，在制作时，纸板要经受折叠而不能断裂。

卫生纸及其制品湿抗张强度的测定国际标准卫生纸及其制品湿抗张强度的测定国际标准1. 简介卫生纸是我们日常生活中必不可少的用品之一，而卫生纸的质量直接影响到我们的生活质量。

湿抗张强度是衡量卫生纸质量的重要指标之一。

为了确保卫生纸及其制品的质量符合标准，国际上制定了一系列湿抗张强度的测定标准。

2. 国际标准化组织对湿抗张强度的测定标准湿抗张强度的测定是通过一系列标准化测试方法来进行的。

国际标准化组织（ISO）和其他相关组织已制定了以下几个测定标准：2.1 ISO 12625-5ISO 12625-5是卫生用纸及其制品湿强度测定的国际标准。

该标准规定了湿抗张强度的测定方法，包括样品的准备、设备的要求和测试步骤等。

这个标准的制定为各国的卫生纸生产商提供了一个统一的测定方法，使得可以更加准确地比较不同品牌和类型的卫生纸的质量。

2.2 ISO 3781ISO 3781是卫生纸和纸巾湿抗张强度的测定方法的国际标准。

该标准规定了通过湿强度测试仪来测定纸张在湿润条件下的抗张强度。

该方法可以更好地模拟卫生纸在使用过程中的性能，确保其在湿润环境下具有足够的强度和耐用性。

2.3 ISO 12625-8ISO 12625-8是使用湿盒法测定湿抗张强度的国际标准。

该标准是一种更简便的测量方法，适用于测试纸巾等薄型卫生纸产品的湿抗张强度。

通过将样品放入湿盒中，然后施加力量来测定其抗张强度。

该标准的制定为薄型卫生纸产品的质量控制提供了一种更简便的方法。

3. 个人观点与理解湿抗张强度作为卫生纸质量的重要指标之一，对于消费者来说具有很大的意义。

高湿抗张强度的卫生纸能更好地承受湿润环境下的使用需求，不易撕裂或破裂，为用户提供更好的使用体验。

对于生产商来说，通过符合国际标准的湿抗张强度测定，可以确保产品质量的稳定性和可靠性，树立品牌形象，满足消费者的需求和期望。

卫生纸及其制品湿抗张强度的测定国际标准的制定和遵循对于保证卫生纸质量和满足消费者需求至关重要。

GB/T 457-2002纸耐折度的测定前言本标准是对GB/T 457—1989《纸耐折的测定法》的修订。

本标准等效采用了ISO 5626:1993《纸耐折度的测定方法》中有关肖伯尔式仪器的部分。

本标准增加了耐折次数的定义，耐折度和耐折次数均可用来表示纸张的耐折性能。

本标准的附录A、附录B都是标准的附录。

本标准自实施之日起，同时代替GB/T 457—1989。

本标准由中国轻工业联合会提出。

本标准由全国造纸工业标准化技术委员会归口。

本标准起草单位：中国制浆造纸研究院。

本标准起草人：张清文。

本标准首次发布于1964年，第一次修订于1979年，第二次修订于1989年。

本标准委托全国造纸工业标准化技术委员会负责解释。

ISO前言ISO（国际标准化组织）是国家标准团体（ISO成员）的一个世界性联合会。

通常国际标准的制定工作由ISO技术委员会进行。

每一成员对某个技术委员会确定的项目感兴趣都有权派代表参加该技术委员会，官方的和非官方的国际组织，只要与ISO有联系，同样可以参加项工作。

ISO与IEC（国际电工委员会）在电工标准方面合作紧密。

技术委员会采纳的国际标准草案在ISO委员会承认为国际标准之前要经过各成员的批准。

根据ISO导则，要求至少有75%的成员投赞成票。

国际标准ISO 5626是由ISO/TC6纸、纸板和纸浆技术委员会SC2纸和纸板试验方法和质量规范分技术委员会准备的。

第二版本代替第一版本（ISO 5626:1978），它是一个专业化的章程修订版。

附录A和附录B是标准的附录，附录C是提示的附录。

1 范围本标准规定了使用肖伯尔式耐折度仪测定纸张耐折度的方法。

本标准适用于抗张强度大于1.33kN/m，厚度为0.25mm以下的纸张。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
