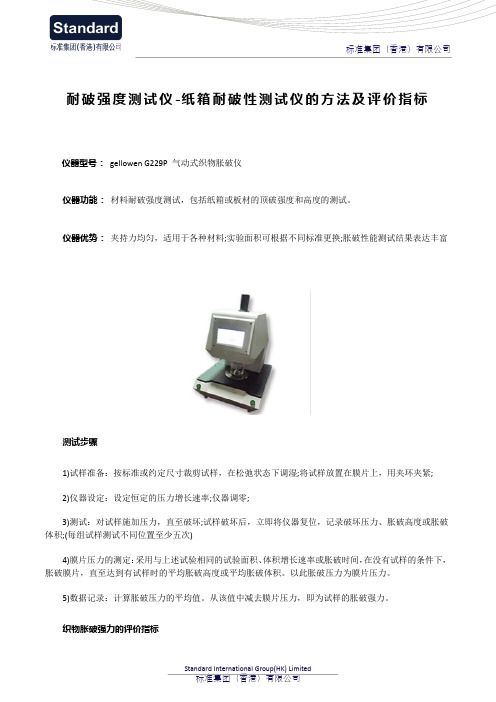

耐破强度测试仪-纸箱耐破性测试仪的方法及评价指标仪器型号：gellowen G229P 气动式织物胀破仪仪器功能：材料耐破强度测试，包括纸箱或板材的顶破强度和高度的测试。

仪器优势：夹持力均匀，适用于各种材料;实验面积可根据不同标准更换;胀破性能测试结果表达丰富测试步骤1)试样准备：按标准或约定尺寸裁剪试样，在松弛状态下调湿;将试样放置在膜片上，用夹环夹紧;2)仪器设定：设定恒定的压力增长速率;仪器调零;3)测试：对试样施加压力，直至破坏;试样破坏后，立即将仪器复位，记录破坏压力、胀破高度或胀破体积;(每组试样测试不同位置至少五次)4)膜片压力的测定：采用与上述试验相同的试验面积、体积增长速率或胀破时间，在没有试样的条件下，胀破膜片，直至达到有试样时的平均胀破高度或平均胀破体积。

以此胀破压力为膜片压力。

5)数据记录：计算胀破压力的平均值。

从该值中减去膜片压力，即为试样的胀破强力。

织物胀破强力的评价指标胀破压力bursting pressure (pressure at bust)施加于与下垫片夹持在一起的试样上，直至试样破裂时的最大压力。

胀破强力bursting strength (strength at bust)从平均胀破压力减去膜片压力得到的压力膜片压力diaphragm pressure在无试样的情况下，施加于膜片上使其达到试样平均胀破扩张度所需的压力胀破扩张度bursting distension (distension at bust)试样在胀破压力下的膨胀程度，以胀破高度或胀破体积表示胀破高度height at burst膨胀前试样的上表面与在胀破压力下试样的顶部之间的距离胀破体积volume at burst达到胀破压力时所需要的液体体积(液压法测试时)胀破时间time at burst膨胀到试样破裂时所需的时间。

耐破强度测定仪说明书【说明书】耐破强度测定仪一、产品概述耐破强度测定仪是一种用于测试材料、产品或结构的耐破强度的仪器。

本说明书旨在为用户提供详细的操作方法和测试流程，以确保正确有效地使用耐破强度测定仪。

二、产品特点1. 基本结构：耐破强度测定仪主要由测试夹具、加载系统、传感器、数据采集器和控制系统等组成。

2. 测试范围：耐破强度测定仪适用于各类材料和产品的耐破强度测试，包括但不限于纸张、纤维板、塑料薄膜等。

3. 精确度高：经过精密校准和质量控制，耐破强度测定仪保证测试结果的准确性和可靠性。

三、操作方法1. 准备工作（1）确保耐破强度测定仪的电源已接通并处于正常工作状态。

（2）确保测试夹具清洁无异物，并对测试夹具进行校准。

（3）按照样品的尺寸和特性，选择合适的夹具，并进行安装。

2. 样品准备（1）根据所要测试的材料或产品，准备相应的样品。

（2）确保样品的尺寸和形状符合测试要求，如需对样品进行预处理，应提前完成。

3. 开始测试（1）将样品置于测试夹具中，确保夹具牢固地固定样品，避免产生额外的摩擦。

（2）使用控制系统设置测试参数，例如加载速率、测试次数等。

（3）启动测试，耐破强度测定仪将会施加逐渐增大的力量到样品上，直至样品断裂。

（4）测量测试过程中生成的数据，可通过数据采集器和相关软件进行记录和分析。

四、注意事项1. 在操作耐破强度测定仪时，务必佩戴个人防护设备，确保工作安全。

2. 在测试过程中，应注意周围环境的安静和稳定，以避免外界因素对测试结果的影响。

3. 检查测试夹具和加载系统是否处于正常工作状态，确保测试结果的准确性。

4. 在进行长时间或批量测试时，应注意设备的散热和保养，以防止设备过热或损坏。

五、维护与保养1. 定期检查耐破强度测定仪的各项功能和性能，确保设备处于良好状态。

2. 清洁测试夹具和加载系统，去除积尘和杂物，保持设备的灵敏度和准确性。

3. 使用防尘罩或防尘布覆盖耐破强度测定仪，避免尘埃和水分对设备的影响。

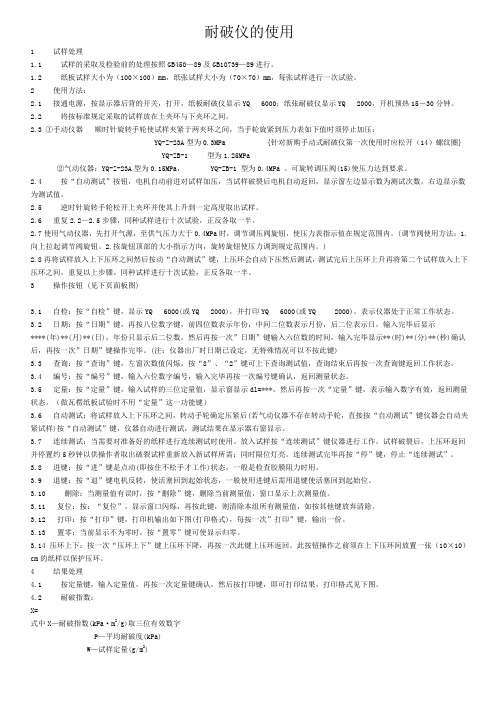

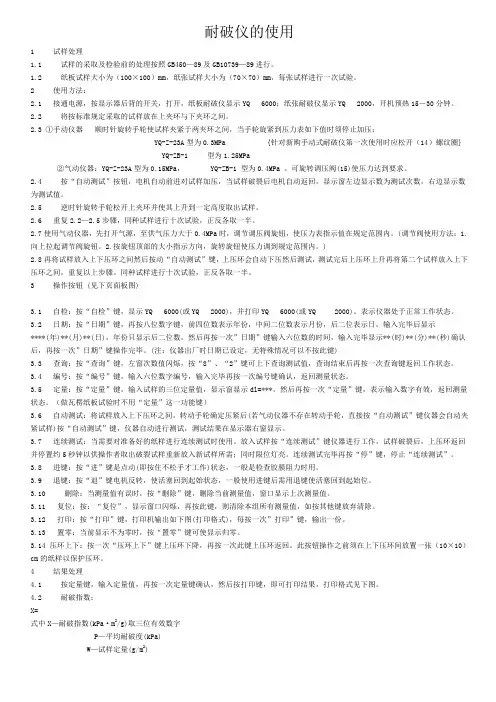

耐破仪的使用1 试样处理1.1 试样的采取及检验前的处理按照GB450—89及GB10739—89进行。

1.2 纸板试样大小为（100×100）mm，纸张试样大小为（70×70）mm，每张试样进行一次试验。

2 使用方法：2.1 接通电源，按显示器后背的开关，打开，纸板耐破仪显示YQ 6000；纸张耐破仪显示YQ 2000，开机预热15－30分钟。

2.2 将按标准规定采取的试样放在上夹环与下夹环之间。

2.3 ①手动仪器顺时针旋转手轮使试样夹紧于两夹环之间，当手轮旋紧到压力表如下值时须停止加压：YQ-Z-23A型为0.3MPa {针对新购手动式耐破仪第一次使用时应松开（14）螺纹圈}YQ-ZB-1 型为1.25MPa②气动仪器：YQ-Z-23A型为0.15MPa， YQ-ZB-1 型为0.4MPa 。

可旋转调压阀(15)使压力达到要求。

2.4 按“自动测试”按钮，电机自动前进对试样加压，当试样破裂后电机自动返回，显示窗左边显示数为测试次数，右边显示数为测试值。

2.5 逆时针旋转手轮松开上夹环并使其上升到一定高度取出试样。

2.6 重复2.2—2.5步骤，同种试样进行十次试验，正反各取一半。

2.7使用气动仪器，先打开气源，至供气压力大于0.4MPa时，调节调压阀旋钮，使压力表指示值在规定范围内。

(调节阀使用方法：1.向上拉起调节阀旋钮。

2.按旋钮顶部的大小指示方向，旋转旋钮使压力调到规定范围内。

)2.8再将试样放入上下压环之间然后按动“自动测试”键，上压环会自动下压然后测试，测试完后上压环上升再将第二个试样放入上下压环之间，重复以上步骤。

同种试样进行十次试验，正反各取一半。

3 操作按钮 (见下页面板图)3.1 自检：按“自检”键，显示YQ 6000(或YQ 2000)，并打印YQ 6000(或YQ 2000)。

表示仪器处于正常工作状态。

3.2 日期：按“日期”键，再按八位数字键，前四位数表示年份，中间二位数表示月份，后二位表示日，输入完毕后显示****(年)**(月)**(日)，年份只显示后二位数，然后再按一次”日期”键输入六位数的时间，输入完毕显示**(时)**(分)**(秒)确认后，再按一次”日期”键操作完毕。

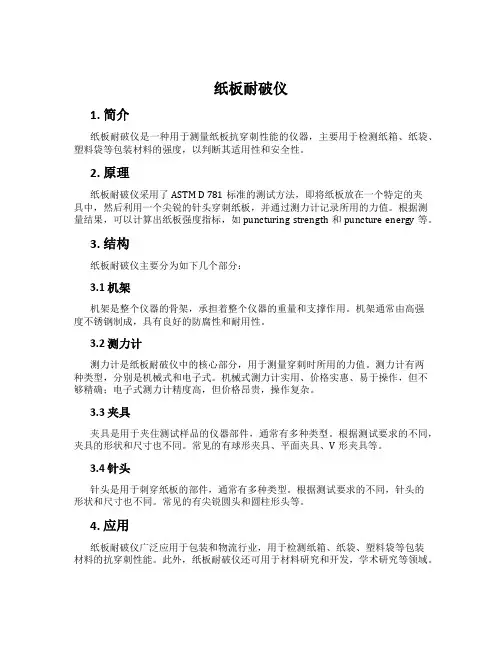

纸板耐破仪1. 简介纸板耐破仪是一种用于测量纸板抗穿刺性能的仪器，主要用于检测纸箱、纸袋、塑料袋等包装材料的强度，以判断其适用性和安全性。

2. 原理纸板耐破仪采用了ASTM D 781标准的测试方法，即将纸板放在一个特定的夹具中，然后利用一个尖锐的针头穿刺纸板，并通过测力计记录所用的力值。

根据测量结果，可以计算出纸板强度指标，如puncturing strength和puncture energy等。

3. 结构纸板耐破仪主要分为如下几个部分：3.1 机架机架是整个仪器的骨架，承担着整个仪器的重量和支撑作用。

机架通常由高强度不锈钢制成，具有良好的防腐性和耐用性。

3.2 测力计测力计是纸板耐破仪中的核心部分，用于测量穿刺时所用的力值。

测力计有两种类型，分别是机械式和电子式。

机械式测力计实用、价格实惠、易于操作，但不够精确；电子式测力计精度高，但价格昂贵，操作复杂。

3.3 夹具夹具是用于夹住测试样品的仪器部件，通常有多种类型。

根据测试要求的不同，夹具的形状和尺寸也不同。

常见的有球形夹具、平面夹具、V形夹具等。

3.4 针头针头是用于刺穿纸板的部件，通常有多种类型。

根据测试要求的不同，针头的形状和尺寸也不同。

常见的有尖锐圆头和圆柱形头等。

4. 应用纸板耐破仪广泛应用于包装和物流行业，用于检测纸箱、纸袋、塑料袋等包装材料的抗穿刺性能。

此外，纸板耐破仪还可用于材料研究和开发，学术研究等领域。

5. 结束语纸板耐破仪作为一种重要的测试仪器，已经成为包装和物流行业不可缺少的工具。

纸板耐破仪的出现，不仅提升了包装材料的质量和安全性，也为材料研究和学术研究提供了可靠的手段。

希望在未来，能有更多的科技产品推出，为包装行业的发展注入新的活力。

纸板耐破度仪的试验原理和校方法:
什么是纸板耐破度仪:为检测纸张、纸板、瓦楞纸板的耐破度而生产的专用检测器具,目前普遍使用的耐破度仪匀为缪伦(Mullen式耐破度仪(又称破裂强度试验机。

纸板耐破度的定义:由液压系统施加压力,当弹性胶膜顶破纸样圆形面积时的最大压力。

耐破指数的定义:耐破度除以其定量。

纸板耐破度仪的工作原理:是根据帕斯卡定律:加在密闭液体上的压强能够按照原来的大小,由液体向各个方向传递。

在仪器密封的油缸和压纸座的容腔内,装满甲基硅油作为压力传递的介质,当电机带动活塞匀速前进时,胶膜受到硅油的加压而突起;此时夹持在胶膜上方,被上下夹盘固定住的试样,均匀受力,直到试样破裂。

处理芯片锁住最大压力值,通过液晶屏显示该压力值,此压力值即为本次试样的耐破度。

如何校准纸板耐破度仪的问题,其实国家相关检定规程、轻工行业标准、
GB/T1539的国家标准就已经明确规定了校准方法--准确度不低于0.1%的标准测压仪,对其示值误差进行校对,目前常用的校准方式是采用铝箔片对机器进行机器的定期校准。

纸板耐破度仪的生产商:东莞市勤达仪器有限公司型号:QD-3005B。

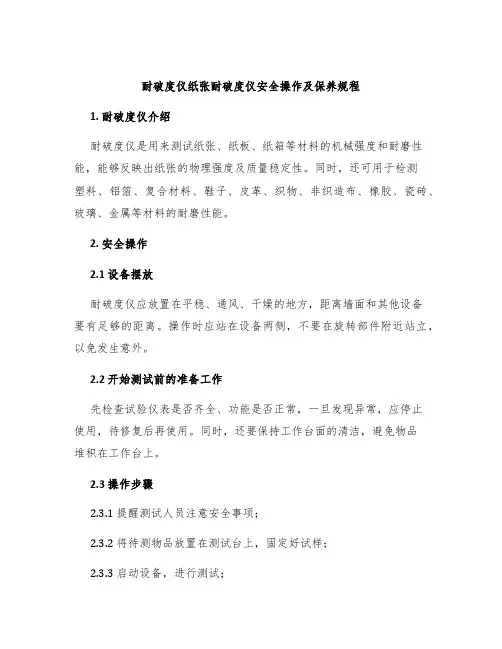

耐破度仪纸张耐破度仪安全操作及保养规程1. 耐破度仪介绍耐破度仪是用来测试纸张、纸板、纸箱等材料的机械强度和耐磨性能，能够反映出纸张的物理强度及质量稳定性。

同时，还可用于检测塑料、铝箔、复合材料、鞋子、皮革、织物、非织造布、橡胶、瓷砖、玻璃、金属等材料的耐磨性能。

2. 安全操作2.1 设备摆放耐破度仪应放置在平稳、通风、干燥的地方，距离墙面和其他设备要有足够的距离。

操作时应站在设备两侧，不要在旋转部件附近站立，以免发生意外。

2.2 开始测试前的准备工作先检查试验仪表是否齐全、功能是否正常，一旦发现异常，应停止使用，待修复后再使用。

同时，还要保持工作台面的清洁，避免物品堆积在工作台上。

2.3 操作步骤2.3.1 提醒测试人员注意安全事项；2.3.2 将待测物品放置在测试台上，固定好试样；2.3.3 启动设备，进行测试；2.3.4 测试完成后，及时停止设备，取下试样并按照要求进行记录和处理。

2.4 注意事项2.4.1 注意试样的大小，并确保它能够完全贴合测试台；2.4.2 操作时要保持手部的清洁，并尽量避免操作者有油腻手或湿手的现象；2.4.3 如果机器在工作中出现异响、烟雾等情况，应立即停止操作，并替换设备或进行维修；2.4.4 禁止将手伸入设备内部或接近旋转部分，以防止发生危险。

3. 设备保养恰当的保养是保证设备长期正常使用的关键，以下是设备保养的要点：3.1 设备保养前的准备3.1.1 设备每次使用完毕后应及时清洗，避免灰尘或杂质残留在设备内部，影响设备正常工作；3.1.2 设备外壳和所有传动部位应定期清洁，并保持润滑，减少摩擦和磨损。

3.2 设备保养方法3.2.1 对于需要保养的部件，拆卸后先进行清洗；3.2.2 检查部件是否受损并进行维护和修复；3.2.3 润滑部件时，使用铅笔芯或特殊润滑油进行润滑；3.2.4 清洗过程中，不要使用水直接冲洗设备内部；3.2.5 在清理时，保持稳妥，避免拆卸部件时发生误操作。

纸张耐破度测定仪
型号YT-NPY1600
纸张耐破度仪是测定纸或纸板耐
破度的专用仪器。

按国际通用的缪纶
工作原理设计。

仪器采用高精度传感
器，测量精度高。

夹持系统采用手动
式，方便操作。

具有数据处理功能，
可直接得出各项数据的统计结果，并
能自动复位，操作方便，容易调节，
性能稳定。

执行标准:
ISO2758《纸------耐破度的测定》
GB/T 454《纸耐破的测定》
产品特点：
1 测试过程坐标曲线显示，更直观
2 桌面可中英文切换，多重选择
3 测试单位Kpa，KG显示，可任选择
4 仪器带最高最低压力预警，安全性更高
5、夹持系统采用手动式，方便操作，无需气源
6、操作系统实时显示试样的耐破强度。

7、自动测量、统计、打印测试结果，并具有数据保存功能；
8、高速微型打印机，打印高速，使用方便，故障低；
9、机电一体化现代设计理念，结构紧凑，外观美观大方，维修方便；
主要技术参数：
1、型号：YT-NPY1600
2、测量范围50~1600kpa
3、示值准确度±0.5%
4、加压速度95±5（ml/min）
5、试样夹持力≥430(kPa)
6、分辨率0.1kpa
7、电源AC220V±10% 2A 50HZ
8、仪器外形尺寸440×370×520mm 重量48kg
9、木箱包装，装箱后尺寸470×400×550mm 重量62kg。

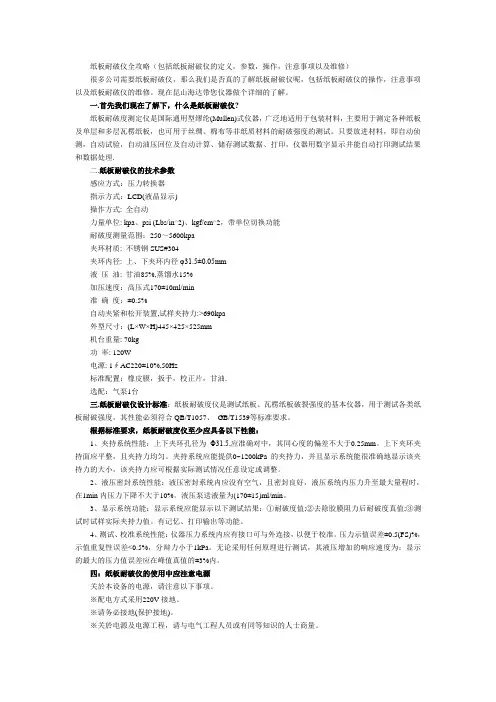

纸板耐破仪全攻略（包括纸板耐破仪的定义，参数，操作，注意事项以及维修）很多公司需要纸板耐破仪，那么我们是否真的了解纸板耐破仪呢，包括纸板耐破仪的操作，注意事项以及纸板耐破仪的维修。

现在昆山海达带您仪器做个详细的了解。

一.首先我们现在了解下，什么是纸板耐破仪?纸板耐破度测定仪是国际通用型缪纶(Mullen)式仪器，广泛地适用于包装材料，主要用于测定各种纸板及单层和多层瓦楞纸板，也可用于丝绸、棉布等非纸质材料的耐破强度的测试。

只要放进材料，即自动侦测，自动试验，自动油压回位及自动计算、储存测试数据、打印，仪器用数字显示并能自动打印测试结果和数据处理.二.纸板耐破仪的技术参数感应方式：压力转换器指示方式：LCD(液晶显示)操作方式: 全自动力量单位: kpa、psi (Lbs/in^2)、kgf/cm^2，带单位切换功能耐破度测量范围：250～5600kpa夹环材质: 不锈钢SUS#304夹环内径: 上、下夹环内径φ31.5±0.05mm液压油: 甘油85%,蒸馏水15%加压速度：高压式170±10ml/min准确度：±0.5%自动夹紧和松开装置,试样夹持力:>690kpa外型尺寸：(L×W×H)445×425×525mm机台重量: 70kg功率: 120W电源: 1∮AC220±10%,50Hz标准配置：橡皮膜，扳手，校正片，甘油.选配：气泵1台三.纸板耐破仪设计标准：纸板耐破度仪是测试纸板、瓦楞纸板破裂强度的基本仪器，用于测试各类纸板耐破强度，其性能必须符合QB/T1057、GB/T1539等标准要求。

根据标准要求，纸板耐破度仪至少应具备以下性能：1、夹持系统性能：上下夹环孔径为Φ31.5,应准确对中，其同心度的偏差不大于0.25mm。

上下夹环夹持面应平整，且夹持力均匀。

夹持系统应能提供0~1200kPa的夹持力，并且显示系统能很准确地显示该夹持力的大小，该夹持力应可根据实际测试情况任意设定或调整。
