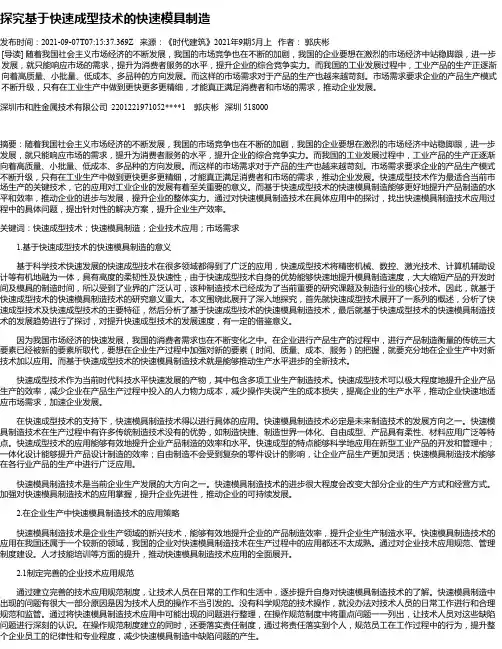

探究基于快速成型技术的快速模具制造发布时间：2021-09-07T07:15:37.369Z 来源：《时代建筑》2021年9期5月上作者：郭庆彬[导读] 随着我国社会主义市场经济的不断发展，我国的市场竞争也在不断的加剧，我国的企业要想在激烈的市场经济中站稳脚跟，进一步发展，就只能响应市场的需求，提升为消费者服务的水平，提升企业的综合竞争实力。

而我国的工业发展过程中，工业产品的生产正逐渐向着高质量、小批量、低成本、多品种的方向发展。

而这样的市场需求对于产品的生产也越来越苛刻。

市场需求要求企业的产品生产模式不断升级，只有在工业生产中做到更快更多更精细，才能真正满足消费者和市场的需求，推动企业发展。

深圳市和胜金属技术有限公司 2201221971052****1 郭庆彬深圳 518000摘要：随着我国社会主义市场经济的不断发展，我国的市场竞争也在不断的加剧，我国的企业要想在激烈的市场经济中站稳脚跟，进一步发展，就只能响应市场的需求，提升为消费者服务的水平，提升企业的综合竞争实力。

而我国的工业发展过程中，工业产品的生产正逐渐向着高质量、小批量、低成本、多品种的方向发展。

而这样的市场需求对于产品的生产也越来越苛刻。

市场需求要求企业的产品生产模式不断升级，只有在工业生产中做到更快更多更精细，才能真正满足消费者和市场的需求，推动企业发展。

快速成型技术作为最适合当前市场生产的关键技术，它的应用对工业企业的发展有着至关重要的意义。

而基于快速成型技术的快速模具制造能够更好地提升产品制造的水平和效率，推动企业的进步与发展，提升企业的整体实力。

通过对快速模具制造技术在具体应用中的探讨，找出快速模具制造技术应用过程中的具体问题，提出针对性的解决方案，提升企业生产效率。

关键词：快速成型技术；快速模具制造；企业技术应用；市场需求1.基于快速成型技术的快速模具制造的意义基于科学技术快速发展的快速成型技术在很多领域都得到了广泛的应用，快速成型技术将精密机械、数控、激光技术、计算机辅助设计等有机地融为一体，具有高度的柔韧性及快速性，由于快速成型技术自身的优势能够快速地提升模具制造速度，大大缩短产品的开发时间及模具的制造时间，所以受到了业界的广泛认可，该种制造技术已经成为了当前重要的研究课题及制造行业的核心技术。

快速成型技术的原理、工艺过程及技术特点：快速成型属于离散／堆积成型。

它从成型原理上提出一个全新的思维模式维模型，即将计算机上制作的零件三维模型，进行网格化处理并存储，对其进行分层处理，得到各层截面的二维轮廓信息，按照这些轮廓信息自动生成加工路径，由成型头在控制系统的控制下，选择性地固化或切割一层层的成型材料，形成各个截面轮廓薄片，并逐步顺序叠加成三维坯件．然后进行坯件的后处理，形成零件。

快速成型的工艺过程具体如下：l ）产品三维模型的构建。

由于 RP 系统是由三维 CAD 模型直接驱动，因此首先要构建所加工工件的三维CAD 模型。

该三维CAD模型可以利用计算机辅助设计软件（如Pro/E , I-DEAS , Solid Works , UG 等）直接构建，也可以将已有产品的二维图样进行转换而形成三维模型，或对产品实体进行激光扫描、CT 断层扫描，得到点云数据，然后利用反求工程的方法来构造三维模型。

2 ）三维模型的近似处理。

由于产品往往有一些不规则的自由曲面，加工前要对模型进行近似处理，以方便后续的数据处理工作。

由于STL格式文件格式简单、实用，目前已经成为快速成型领域的准标准接口文件。

它是用一系列的小三角形平面来逼近原来的模型，每个小三角形用3 个顶点坐标和一个法向量来描述，三角形的大小可以根据精度要求进行选择。

STL 文件有二进制码和 ASCll 码两种输出形式，二进制码输出形式所占的空间比 ASCII 码输出形式的文件所占用的空间小得多，但ASCII码输出形式可以阅读和检查。

典型的CAD 软件都带有转换和输出 STL 格式文件的功能。

3 ）三维模型的切片处理。

根据被加工模型的特征选择合适的加工方向，在成型高度方向上用一系列一定间隔的平面切割近似后的模型，以便提取截面的轮廓信息。

间隔一般取0.05mm~0.5mm，常用 0.1mm 。

间隔越小，成型精度越高，但成型时间也越长，效率就越低，反之则精度低，但效率高。

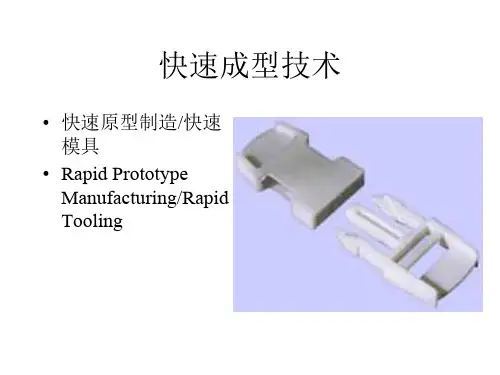

快速成型技术在模具制造中的应用与发展前景快速成型技术（Rapid Prototyping，简称RP），又称增材制造技术（Additive Manufacturing，简称AM），是一种通过逐层逐点添加材料的方式，直接将三维数字模型转换为实体模型的制造技术。

它通过数控技术、计算机模型和数字化工艺的应用，极大地缩短了传统制造过程中从设计到加工的时间，提高了制造效率和产品质量，并在模具制造领域得到广泛应用。

快速成型技术在模具制造中的应用主要体现在以下几个方面：1. 制造复杂结构的模具：传统的模具制造往往需要多次加工和组装，制约了模具的结构复杂度和精度，而快速成型技术可以直接将复杂的三维数字模型转化为实体模型，使得制造复杂结构的模具变得更加容易。

例如，快速成型技术可以实现内部空腔、内螺纹结构等复杂形状的模具制造，大大提高了模具的功能性和应用领域。

2. 减少制造周期：快速成型技术可以大大缩短模具的设计和制造周期。

传统的模具制造需要经过设计、加工、组装等多个环节，而且每个环节都可能出现问题导致延误。

而快速成型技术可以直接将数字模型转化为实体模型，减少了多个环节的中间过程，加快了模具的制造速度。

尤其是在产品开发的初期阶段，这种快速制造模具的能力非常重要，可以提高产品研发的效率和竞争力。

3. 优化模具结构和性能：快速成型技术可以通过不断试验迅速调整模具的设计和结构，提高模具的性能和质量。

在传统的模具制造中，往往需要经过多次试验和修改才能最终确定模具的结构和参数。

而快速成型技术可以通过快速制造并测试多个不同设计的模具样品，迅速找到最优设计方案，减少了试错的成本和周期，提高了模具的效率和性能。

4. 减少模具制造成本：快速成型技术不仅可以缩短制造周期，还可以降低模具制造的成本。

传统的模具制造方式往往需要大量的人工和设备投入，制造周期长，成本高。

而快速成型技术可以通过直接从数字模型中生成模具，减少了多个加工环节和设备的投入，降低了制造成本。

基于快速成形技术的快速模具制造技术(doc 10页)2.用快速成形件作母模，复制软模具(Soft tooling)用快速成形件作母模，可浇注蜡、硅橡胶、环氧树脂、聚氨脂等软材料，构成软模具，或先浇注硅橡胶、环氧树脂模(即蜡模的压型)，再浇注蜡模。

其中，蜡模可用于熔模铸造，而硅橡胶模、环氧树脂模等可用作试制用注塑模或低熔点合金铸造模。

3.用快速成形件作母模，复制硬模具(Iron tooling)用快速成形件作母模，或据其复制的软模具，可浇注(或涂覆)石膏、陶瓷、金属基合成材料、金属，构成硬模具(如各种铸造模、注塑模、蜡模的压型、拉伸模)，从而批量生产塑料件或金属件。

这种模具有良好的机械加工性能，可进行局部切削加工，以便获得更高的精度，或镶入嵌块、冷却系统、浇注系统等。

用金属基合成材料浇注成的蜡模的压型，其模具寿命可达1000～1 0000件。

4. 用快速成形系统制作电脉冲机床用电极用快速成型件作母体，通过喷镀或涂覆金属、粉末冶金、精密铸造、浇注石墨粉或特殊研磨，可制作金属电极或石墨电极。

三、基于RP的快速模具制造的应用1. 利用硅橡胶模(Silicon Rubber Mold)制作佛头、线圈硅橡胶有很好的弹性和复制性能，用它来复制模具可不考虑拔模斜度，基本不会影响尺寸精度，而且这种材料有很好的切割性能，用薄片就可容易地将其切开且切面间非常贴合，因此用它来复制模具时可以先不分上下模，整体浇注出软模后，再沿预定的分模面将其切开，取出母模，即可得到上下两个软模。

(1)试验用设备和材料所用的设备：Stratasys的Titan快速成形机、HVC-1真空注型机和恒温箱。

所用的材料：日产KE-1310ST透明硅橡胶、日产CAT-1310固化剂(浇注时，KE-1310ST与CAT-1310以100：10混合)和PX215真空注型硬制聚氨脂树脂(异氰酸脂，多元醇1∶1混合)。

(2)制模工艺路线使用 UG、PRO-E、Solid Edge 等软件进行三维实体造型，以STL 文件格式保存；将文件输入快速成形机作出制件原型，处理后作为硅橡胶母模；组合模框后将硅橡胶和固化剂的混合物浇注于框中，通过真空脱泡、固化后剖切取出母样即得硅胶模；最后在真空注型机中浇注塑料样件。
