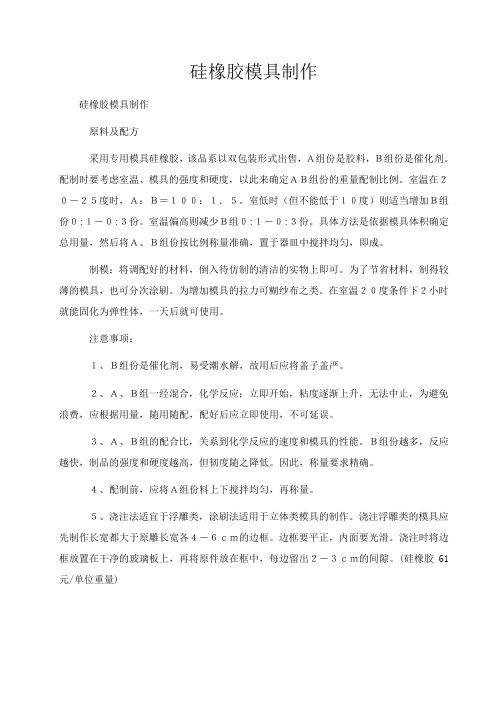

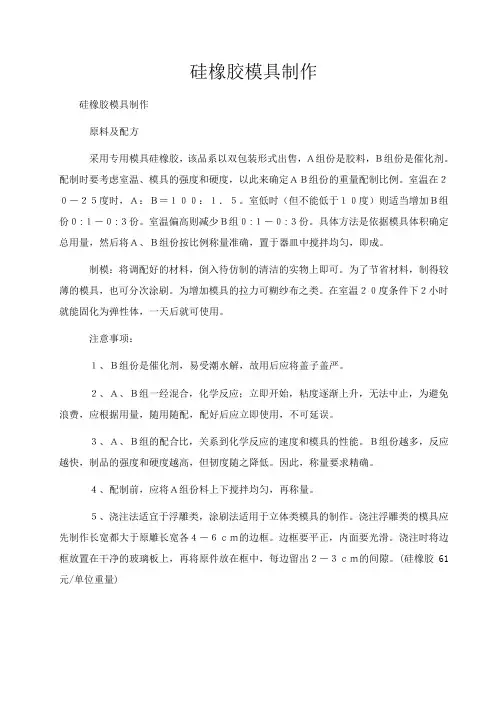

硅橡胶模具制作
硅橡胶模具制作
原料及配方
采用专用模具硅橡胶，该品系以双包装形式出售，Ａ组份是胶料，Ｂ组份是催化剂。
配制时要考虑室温、模具的强度和硬度，以此来确定ＡＢ组份的重量配制比例。
室温在２０－２５度时，Ａ：Ｂ＝１００：１．５。
室低时（但不能低于１０度）则适当增加Ｂ组份０:１－０:３份。
室温偏高则减少Ｂ组０:１－０:３份。
具体方法是依据模具体积确定总用量，然后将Ａ、Ｂ组份按比例称量准确，置于器皿中搅拌均匀，即成。
制模：将调配好的材料，倒入待仿制的清洁的实物上即可。
为了节省材料，制得较薄的模具，也可分次涂刷。
为增加模具的拉力可糊纱布之类。
在室温２０度条件下２小时就能固化为弹性体，一天后就可使用。
注意事项：
１、Ｂ组份是催化剂，易受潮水解，故用后应将盖子盖严。
２、Ａ、Ｂ组一经混合，化学反应；立即开始，粘度逐渐上升，无法中止，为避免浪费，应根据用量，随用随配，配好后应立即使用，不可延误。
３、Ａ、Ｂ组的配合比，关系到化学反应的速度和模具的性能。
Ｂ组份越多，反应越快，制品的强度和硬度越高，但韧度随之降低。
因此，称量要求精确。
４、配制前，应将Ａ组份料上下搅拌均匀，再称量。
５、浇注法适宜于浮雕类，涂刷法适用于立体类模具的制作。
浇注浮雕类的模具应先制作长宽都大于原雕长宽各４－６ｃｍ的边框。
边框要平正，内面要光滑。
浇注时将边框放置在干净的玻璃板上，再将原件放在框中，每边留出２－３ｃｍ的间隙。
(硅橡胶61元/单位重量)。
