第四章硅橡胶快速制模技术

毕业设计开题报告机械设计制造及自动化硅橡胶模具的设计与制作1前言仪器仪表、通讯产品、家用电器、光学器材、办公用具、汽车零件、玩具等行业的产品大量应用塑料制作外形壳体，不仅几何造型复杂，而目其内壁常因安装零部件的关系而对尺寸与形位精度要求很高。

因此，新产品图纸设计好后，一般要验证设计图纸的正确性，同时又希望制造出数十至数白件样品，以满足新产品设计定型的要求。

此时就有这样一些问题: （1）面对形状复杂、尺寸较大、精度较高的塑料件图纸，在未验证其正确性之前，立即制造金属模具，设计师往往担心在模具制造完毕后再作修改将致使新模具遭到损坏，较大的修改甚至造成模具的报废。

（2）由于金属模具的制造周期长，所以直接影响新产品的开发速度。

过去曾使用锌合金模、铍铜合金模作为试样模具，与钢模相比虽然加工要方便些，成本也低，便于修改，但机械加工量相差不多，还不理想。

在20世纪60年代研制成功的液体硅橡胶材料具有优异的仿真性、脱模性和极低的收缩率，并具有加工成型方便以及耐热老化等特点，因此成为一种优良的模具材料。

许多加工成型工艺纷纷采用液体硅橡胶材料来制造工作模具，以代替金属或其它材料制造的模具。

日前硅橡胶模具己广泛应用于高频压花制革制鞋、文物复制、塑料成型、精密铸造、机械测绘以及石膏、蜡、低熔点合金的成型等领域，并取得了明显的技术经济效果[1]。

2主题1硅橡胶模具制造技术80年代末问世的快速原形技术(Rapid Prototyping)带来了传统加工模式的革命,它与快速制模技术(Rapid Tooling)的结合,实现了小批量产品的快速制造,这就是快速成形制造技术(Rapid Prototyping Manufacturing,简称RPM)[2]。

模具硅橡胶是一种在RPM技术中得到广泛使用的快速制模材料,其骨架材料是端羟基聚二甲基硅氧烷,在催化剂(一般为有机锡)的存在下,它可在室温下与三官能以上的交联剂(一般为硅酸酯)发生缩合反应,硫化成具有一定机械强度的硅橡胶。

硅橡胶模具的制作方法及注意事项硅橡胶模具的制作方法及注意事项硅胶模具是快速模具里的一种最为简单的方法。

下面是店铺整理的硅橡胶模具的制作方法及注意事项介绍内容，大家一起来看看吧。

硅胶模具是快速模具里的一种最为简单的方法。

一般是用硅胶将3D打印原型进行复模，但寿命很短，只有10-30件左右。

它具有很好的弹性和复制性能，用硅胶复模可不用考虑拔模斜度，不会影响尺寸精度，有很好的分割性，不用分上下模可直接进行整体浇注，再沿预定的分模线进行切割，取出母模就可以了。

室温硫化硅橡胶又分为加成型和缩合型两种。

原料及配方采用专用模具硅胶，该品系以双包装形式出售，A组份是胶料，B组份是催化剂。

配制时，要考虑室温、模具的强度和硬度，以此来确定AB组份的重量配制比例。

室温在20-25度时，A：B=100：1.5;室低时(但不能低于10度)，则适当增加B组份0.1-0.3份;室温偏高，则减少B组0.1-0.3份。

具体方法是：依据模具体积确定总用量，然后将A、B组份按比例称量准确，置于器皿中搅拌均匀，即成。

一.模具硅胶操作方法1.模具硅胶与固化剂搅拌均匀。

模具硅胶外观是流动的'液体，A 组分是硅胶，B组分是固化剂，例如，取100克硅胶，加入2克固化剂(注：硅胶与固化剂一定要搅拌均匀，如果没有搅拌均匀，模具会出现固化干燥不均匀的状况，而影响硅胶模具的使用寿命，及翻模次数，甚至造成模具报废。

2.抽真空排气泡处理。

硅胶与固化剂搅拌均匀后，进行抽真空排气泡环节。

抽真空的时间不宜太久，一般不超过10分钟，否则，硅胶固化产生交联反应，无法进行涂刷或灌注，造成材料浪费。

3.涂刷操作过程。

把排过气泡的硅胶以涂刷或灌注的方式倒在母模上(在刷模或灌注前，母模上打隔离剂或脱模剂)，刷模一定要均匀，30分钟后粘一层沙布或玻璃纤维布来增加模具的强度和拉力;再进行第二次涂刷，再粘贴一层纱布或玻璃纤维布，再进行硅胶涂刷，经过这样处理出来的模具具有使用寿命及翻模次数多，使用寿命长，节省成本，提高效益。

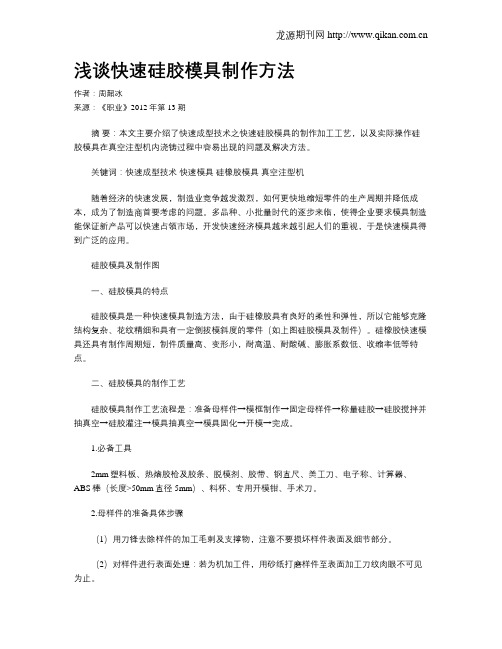

浅谈快速硅胶模具制作方法作者：周韶冰来源：《职业》2012年第13期摘要：本文主要介绍了快速成型技术之快速硅胶模具的制作加工工艺，以及实际操作硅胶模具在真空注型机内浇铸过程中容易出现的问题及解决方法。

关键词：快速成型技术快速模具硅橡胶模具真空注型机随着经济的快速发展，制造业竞争越发激烈，如何更快地缩短零件的生产周期并降低成本，成为了制造商首要考虑的问题。

多品种、小批量时代的逐步来临，使得企业要求模具制造能保证新产品可以快速占领市场，开发快速经济模具越来越引起人们的重视，于是快速模具得到广泛的应用。

硅胶模具及制作图一、硅胶模具的特点硅胶模具是一种快速模具制造方法，由于硅橡胶具有良好的柔性和弹性，所以它能够克隆结构复杂、花纹精细和具有一定倒拔模斜度的零件（如上图硅胶模具及制件）。

硅橡胶快速模具还具有制作周期短，制件质量高、变形小，耐高温、耐酸碱、膨胀系数低、收缩率低等特点。

二、硅胶模具的制作工艺硅胶模具制作工艺流程是：准备母样件→模框制作→固定母样件→称量硅胶→硅胶搅拌并抽真空→硅胶灌注→模具抽真空→模具固化→开模→完成。

1.必备工具2mm塑料板、热熔胶枪及胶条、脱模剂、胶带、钢直尺、美工刀、电子称、计算器、ABS棒（长度>50mm直径5mm）、料杯、专用开模钳、手术刀。

2.母样件的准备具体步骤（1）用刀锋去除样件的加工毛刺及支撑物，注意不要损坏样件表面及细节部分。

（2）对样件进行表面处理：若为机加工件，用砂纸打磨样件至表面加工刀纹肉眼不可见为止。

（3）按照图样要求修整样件，保证尺寸精度。

（4）将脱模剂均匀地喷在母样表面，应保证所有表面均有脱模剂，尤其是深孔或窄槽。

（5）用电子秤称量样件重量并记录。

（6）确定分模线，并用标记标出。

3.模框的制作与零件摆放（1）按零件的几何尺寸单边增加20～40mm原则下好料。

（2）模框材料为ABS板材（或其他表面光滑的板材厚度大于2mm为宜）。

（3）用热熔胶枪粘贴模框。

硅橡胶印模制取1、材料准备一、取模前准备取硅橡胶印模前需准备硅橡胶专用手套、塑料印模托盘、塑料隔离膜、低黏度加聚型硅橡胶印模。

选择的托盘应能覆盖整个牙列。

如最后磨牙的远中边缘覆盖不足，可加蜡延伸。

上颌托盘下颌托盘2、口腔准备取模前一周应常规洁治。

取模前需清洁牙面，去除软垢，吸除过多的唾液。

二、硅橡胶印模制取技巧对于初学者，建议使用两步法，操作熟练后可以使用一步法。

下面分别介绍其操作要点。

1、两步法剪取比托盘稍大一些的塑料隔离膜步骤1：取等量重体印模材料，混合搅拌均匀，搓成条状填入托盘并覆盖至托盘的高度。

托盘末端材料需要溢出一些，以取到最后磨牙的远中。

步骤2：将隔离膜覆盖在托盘上，使其与印模材贴附。

步骤3：连同隔离覆盖膜放至患者的口内,使托盘充分就位,应看到重体材料从溢出孔溢出。

托盘就位后,前后、上下、左右轻微移动托盘,为轻体预留一定间隙。

节约时间的建议：初印可在研究模型上制取。

步骤4：初印结固后取出托盘，去除隔离膜。

在初印中注入轻体。

要确保注射器头始终在重体印模材料内，避免产生气泡。

在最后一颗磨牙的远中多充填一些轻体材料。

轻体充填完成后，放入口腔后均匀慢压，使托盘充分就位。

步骤5：固化后取出托盘，确认符合硅橡胶印模标准。

用专用手套混合混合后的重体纳入托盘初印完成，去除隔离膜贴附隔离膜印模完成注入轻体2、一步法步骤1：同两步法步骤2：用小指侧面在印模材中央压出一条槽沟，在上颌托盘的远中端形成远中壁。

步骤3：同两步法步骤5，轻体材料要注满槽沟。

托盘放入口内，使托盘充分就位，印模材固化后取出托盘。

混合后的重体纳入托盘马蹄形中央形成槽沟印模完成注入轻体印模制取完成后，需进行以下检查，确保印模符合要求：•龈缘：龈缘线清晰锐利，轻体印模材料至少包括龈缘线以上2mm。

•牙齿：解剖结构清晰，没有气泡和空腔。

托盘见底小于1mm2。

•磨牙区：需要移动的最后磨牙远中边缘必须完整，第三磨牙需取到近中半个以上牙冠。

•印模材料不能脱模。

描述硅橡胶模具制作的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!硅橡胶模具制作的工艺流程如下：1. 设计模具图纸在开始制作硅橡胶模具之前，首先需要设计模具的图纸。

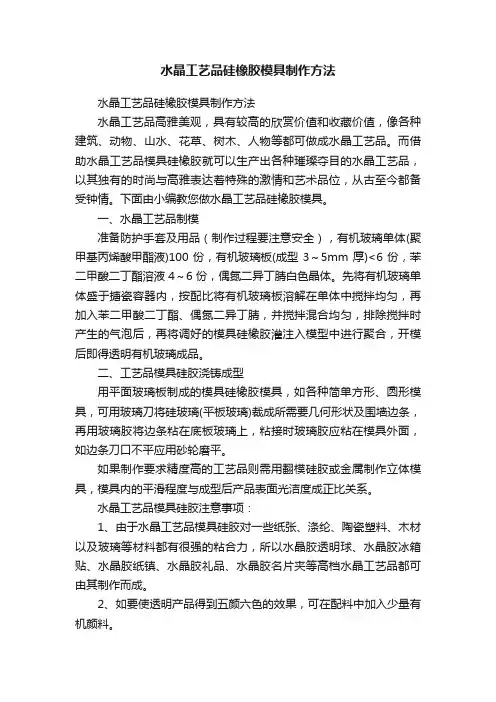

水晶工艺品硅橡胶模具制作方法水晶工艺品硅橡胶模具制作方法水晶工艺品高雅美观，具有较高的欣赏价值和收藏价值，像各种建筑、动物、山水、花草、树木、人物等都可做成水晶工艺品。

而借助水晶工艺品模具硅橡胶就可以生产出各种璀璨夺目的水晶工艺品，以其独有的时尚与高雅表达着特殊的激情和艺术品位，从古至今都备受钟情。

下面由小编教您做水晶工艺品硅橡胶模具。

一、水晶工艺品制模准备防护手套及用品（制作过程要注意安全），有机玻璃单体(聚甲基丙烯酸甲酯液)100份，有机玻璃板(成型3～5mm厚)<6份，苯二甲酸二丁酯溶液4～6份，偶氮二异丁腈白色晶体。

先将有机玻璃单体盛于搪瓷容器内，按配比将有机玻璃板溶解在单体中搅拌均匀，再加入苯二甲酸二丁酯、偶氮二异丁腈，并搅拌混合均匀，排除搅拌时产生的气泡后，再将调好的模具硅橡胶灌注入模型中进行聚合，开模后即得透明有机玻璃成品。

二、工艺品模具硅胶浇铸成型用平面玻璃板制成的模具硅橡胶模具，如各种简单方形、圆形模具，可用玻璃刀将硅玻璃(平板玻璃)裁成所需要几何形状及围墙边条，再用玻璃胶将边条粘在底板玻璃上，粘接时玻璃胶应粘在模具外面，如边条刀口不平应用砂轮磨平。

如果制作要求精度高的工艺品则需用翻模硅胶或金属制作立体模具，模具内的平滑程度与成型后产品表面光洁度成正比关系。

水晶工艺品模具硅胶注意事项：1、由于水晶工艺品模具硅胶对一些纸张、涤纶、陶瓷塑料、木材以及玻璃等材料都有很强的粘合力，所以水晶胶透明球、水晶胶冰箱贴、水晶胶纸镇、水晶胶礼品、水晶胶名片夹等高档水晶工艺品都可由其制作而成。

2、如要使透明产品得到五颜六色的效果，可在配料中加入少量有机颜料。

3、如要制作各种带工模的仿琥珀工艺品，要事先将所选择的各种生物标本、钱币、小型模型、玩具等（简称工模）在工艺品模具硅胶灌注进行到一半后略停放至模具中间，再灌满模具型腔。

也可先放再进行一次性浇注。

一件精致的水晶工艺品凭借其中所蕴涵着的奇思妙想和复杂的手工工艺，被众多爱好艺术的人士所钟爱。

硅橡胶模具快速制作工艺
崔怡;赵娟;张月娥
【期刊名称】《模具工业》
【年(卷),期】2009()5
【摘要】介绍了硅橡胶快速模具的制作方法和步骤,对硅橡胶模具制作时的一些主要工艺问题,如原型的放置、浇注系统及排气口的设计等进行了探讨,可为硅橡胶模具的制作提供参考。

【总页数】5页(P68-72)
【关键词】硅橡胶;快速模具;工艺
【作者】崔怡;赵娟;张月娥
【作者单位】青岛理工大学机械工程学院;青岛华涛汽车模具有限公司
【正文语种】中文
【中图分类】TG241
