地震勘探的野外数据采集系统

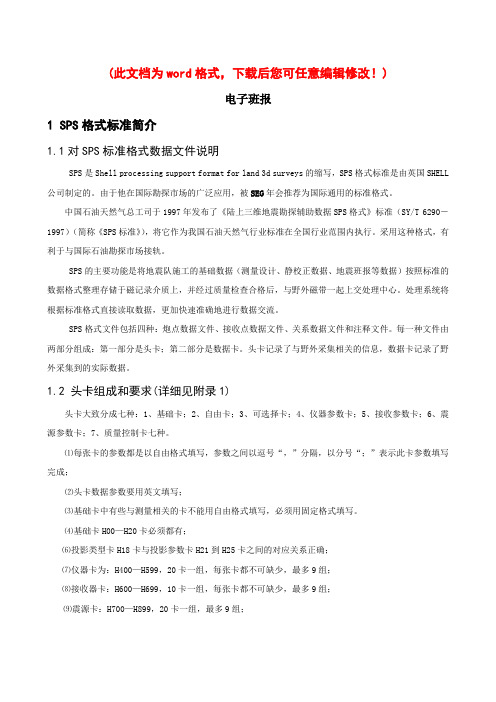

(此文档为word格式，下载后您可任意编辑修改！)电子班报1 SPS格式标准简介1.1对SPS标准格式数据文件说明SPS是Shell processing support format for land 3d surveys的缩写，SPS格式标准是由英国SHELL 公司制定的。

由于他在国际勘探市场的广泛应用，被SEG年会推荐为国际通用的标准格式。

中国石油天然气总工司于1997年发布了《陆上三维地震勘探辅助数据SPS格式》标准（SY/T 6290－1997）（简称《SPS标准》），将它作为我国石油天然气行业标准在全国行业范围内执行。

采用这种格式，有利于与国际石油勘探市场接轨。

SPS的主要功能是将地震队施工的基础数据（测量设计、静校正数据、地震班报等数据）按照标准的数据格式整理存储于磁记录介质上，并经过质量检查合格后，与野外磁带一起上交处理中心。

处理系统将根据标准格式直接读取数据，更加快速准确地进行数据交流。

SPS格式文件包括四种：炮点数据文件、接收点数据文件、关系数据文件和注释文件。

每一种文件由两部分组成：第一部分是头卡；第二部分是数据卡。

头卡记录了与野外采集相关的信息，数据卡记录了野外采集到的实际数据。

1.2 头卡组成和要求(详细见附录1)头卡大致分成七种：1、基础卡；2、自由卡；3、可选择卡；4、仪器参数卡；5、接收参数卡；6、震源参数卡；7、质量控制卡七种。

⑴每张卡的参数都是以自由格式填写，参数之间以逗号“，”分隔，以分号“；”表示此卡参数填写完成；⑵头卡数据参数要用英文填写；⑶基础卡中有些与测量相关的卡不能用自由格式填写，必须用固定格式填写。

⑷基础卡H00—H20卡必须都有；⑹投影类型卡H18卡与投影参数卡H21到H25卡之间的对应关系正确；⑺仪器卡为：H400—H599，20卡一组，每张卡都不可缺少，最多9组；⑻接收器卡：H600—H699，10卡一组，每张卡都不可缺少，最多9组；⑼震源卡：H700—H899，20卡一组，最多9组；1.3 数据卡的格式SPS标准格式数据卡包括三种：点数据卡（包括炮点数据卡、检波点数据卡）、关系数据卡和注释数据卡。

地震勘探的基本原理地震勘探的基本原理地震勘探是一种利用地震波在地下传播的速度、反射、折射和衍射等特性，来研究地下构造和物性的方法。

其基本原理是将人工产生的地震波通过地表或井口传播到地下，经过不同介质的反射、折射和衍射后，再由接收器记录到地面上，并通过对记录数据的处理与解释，获得关于地下构造和物性的信息。

一、地震波的产生1.1 人工震源人工震源是指人类利用各种手段产生的能量大、频率宽、时间短暂、方向可控制且具有重复性等特点的振动源。

常见的人工震源包括爆炸物、振动器和压缩空气枪等。

1.2 自然震源自然震源是指自然界中产生的能量大而频率宽广，时间持续较长且不可控制且不具有重复性等特点的振动源。

常见自然震源包括火山喷发、海啸和地球内部运动等。

二、地震波在介质中传播2.1 地震波的类型地震波包括纵波、横波和面波等。

其中，纵波是指地震波在介质中传播时，颗粒沿着传播方向来回振动的一种波动形式；横波是指地震波在介质中传播时，颗粒垂直于传播方向来回振动的一种波动形式；面波是指地震波在介质表面上发生反射、折射和衍射等现象后，沿着介质表面传播的一种复杂的振动形式。

2.2 地震波在介质中的速度地震波在不同介质中传播的速度不同。

例如，在固体岩石中，纵波单向速度通常高于横波单向速度，而在液态岩石或水中，则不存在横向速度。

同时，不同类型的地震波也具有不同的速度特性。

三、地震勘探数据采集3.1 接收器接收器是指用于记录地震信号并将其转化为电信号输出的设备。

常见接收器包括地震仪、加速计和压电传感器等。

3.2 数据采集系统数据采集系统是指将接收器记录的地震信号进行放大、滤波和数字化等处理，并存储到计算机或数据采集仪中的设备。

常见的数据采集系统包括模拟型和数字型两种。

四、地震勘探数据处理与解释4.1 数据处理数据处理是指将采集到的地震信号进行滤波、去除噪声、提取地震波到时等预处理工作，以及进行成像和反演等后续分析工作。

常见的数据处理方法包括叠加法、偏移法、共振法和反演法等。

室内组合方式对比
No static,10 traces sum static,10 traces sum
Static+FK+10 tr sum Static+10 tr sum+FK Sta+FK+rNMO+10tr sum
no fk
Hale Waihona Puke 三维噪音压制shot fk
S & R fk
3D fk
（Karagul and Crawford, 2003 EAGE）
地震波的保真概念在上世纪70年代已经提出.但是， 由于原始记录本身的不足、处理方法不当和理论上 的认知度以及客观上的实际因素等原因，保真问题 一直远未达到满意的程度.
高密度地震采集的预期目的
问题一 模拟地震记录先天不足
使用模拟检波器时由于要压制低频和高频干扰波， 在这个过程中野外记录的有效反射波的振动波形特征 就被低频和高频段的不恰当的滤除而被破坏失真.而数 字检波器无此问题.
野外观测系统的设计要根据地质需求和地区特点而定. 我国主要的地下地质构造复杂，真正的二维类型的地 质构造很少，因此，三维地震观测的面元网格应当接 近正方形，同时观测系统应当是宽方位分布的.
陆上观测形成十字排列
CMP surface coverage
Cross-spread gather
LMOS
Receiver line
地震勘探三维高密度数据采集 方法和相关的技术
报告提纲 1．什么是高密度地震采集？ 2．高密度采集的预期目标 3．高密度地震剖面与常规剖面的对比实例
高密度地震数据采集 ➢使用数字检波器 ➢提高空间采样率
高密度地震采集
自从20世纪70年代地震勘探实现数字化以来，地震 勘探仪器接收来自检波器的信号仍然和以前的光点 记录地震仪和模拟地震仪接收的信号一样都是模拟 信号。

信息的表格显示
用颜色显示炮点静校正量值
（9）Grid_Utility（网格应用）— 三维地震勘探网格定义、调整使用程序
主要功能： 以交互方式定义三维地震勘探网格（包括主
网格和处理网格），可实现多个主网格和处理网 格的定义、显示查看、各种坐标转换、距离和方 位角测量和距离以及经纬度不同数制的转换，并 将交互定义的网格输出到一流程。
（10）Attribute_Display（属性显示）—二维可视化交互应用程序
检波点高 程显示
属性文件及表征属性特征的各参数
检波点静校量显示
属性显示比例、颜色、图示参数控制参数
速度剖面 显示
（11）QC_View（地震数据监测）-地震数据观测、比较程序
道头信息
• QcViewer 是一个地震数据观测、 处理窗口。可以用来显示任意 Omega SPS模块所生成的结果.可 对不同结果进行比较。
瞬时相位 瞬时振幅
瞬时频率
（8）GEOMETRY_QC（观测系统-QC）— 观测系统库检测的图形界面
主要功能：
通过图形和表格方式对 观测系统库的各种信息进行显 示和检查，可在任一方式下对 库中的信息进行修改，并且， 两种方式可进行实时通讯。
以颜色来显示某一 信息
显示炮检点位置
选择显示信息
显示所有炮点静校正量
3、提供了窗口定义、 速度测定、频谱分析等 实用工具。
4、可与Seisflow进行通 讯。
交互处理模块
主窗口
数据显示、操作窗口
（4）DDI（数据驱动式交互处理）— 交互处理的图形界面
大道集切除拾取
切除后大道集
切除前后道集对比
DDI（数据驱动式交互处理）— 交互处理的图形界面

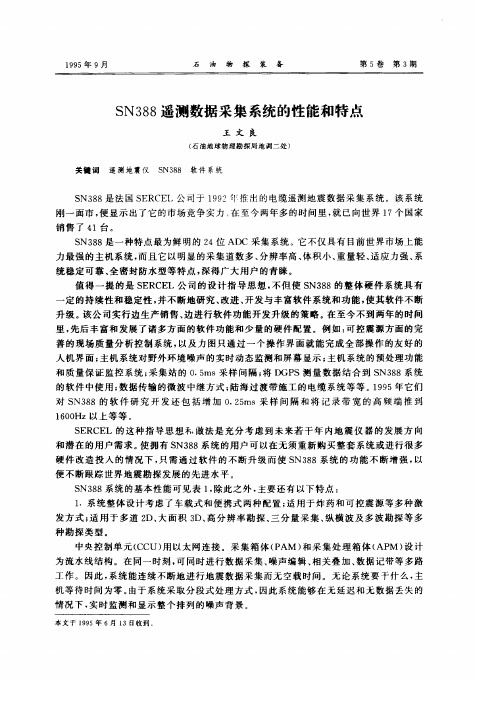

时 时 时 时
,
25 0
40 0
道 / 3m / Zm
/ l m
s
6“。 道 3。 。道
s
l } … { }
l } { }
s
,
12 5
20 0
s
,
83
.
3
1 33
.
3
s
,
62
.
5
10 0
高截陡度 。变 总动态范围 瞬时 动 态 范围 围
< 一
0
.
120 d B
最 多 采集箱体 数 单 箱 体最 大 线数 数 最大 记 录 长 度
.
5
) l
,
、
、
2
、
3
ms
操作 系 统
X U N】
3 。道
、
、
前放 增 益
.
。
、
12
2
记B
,
{
B 时
操作界 面
窗 口 环境 境 电缆 传 翰 速 率 记录格式 一
SE
一
X
一
WIN
IX〕W S
最 大 线 性 翰人
1 。 、
。 M S 。d B 时 s s
ZD
、
发方 式 ; 适 用于 多 道 种勘 探类 型
。
大面 积
3D
、
高 分 辨 率 勘 探 三 分 量 采 集 纵横 波 及 多 波 勘 探 等多
、
、
中央 控 制 单 元 ( C C U ) 用 以 太 网 连 接 为流 水线 结构 工作
。 , 。 ,
。
采 集箱 体 ( P A M ) 和 采 集处 理 箱体 ( A

36
三维地震数据体
从三维地震数据体提取的 垂直剖面和地震切片
37
水平切片是地下不同层位的信息在同一时间内的反映，它相当于某一等时面的地质图， 即同一张切片里显示了不同层位的信息。 沿层切片是沿某一个没有极性变化的反射界面，即沿着或平行于追踪地震同向轴所得 的层位进行切片,它更倾向于具有地球物理意义。沿层切片把地下同一层位的信息显示 到一张切片上。 地层切片是以解释的两个等时沉积面为顶底，在地层的顶底界面间按照厚度等比例内 插一系列的层面，沿这些内插的层面逐一生成切片，这种切片比时间切片和沿层切片 更接近于等时界面。
三维地震是将地震测网按一定规律布置成方格 状或环状的地震面积勘探方法。
4
三维地震勘探技术发展方向主要包括3方面：
一是发展万道地震采集技术。采用万道地震仪(测线在30000道以上)和数字 检波器进行单点激发、单点接收、大动态范围、多记录道数、多分量地震、全 方位信息、小面元网格、高覆盖次数的特高精度三维地震采集技术。
•
2、阅读一切好书如同和过去最杰出的 人谈话 。03:5 9:2103: 59:2103 :5912/ 10/2020 3:59:21 AM
二、折曲测线观测系统反射波时距图
有的地区由于地表条件受限制，为了完成地震勘探任务，往往把测线布
成折曲测线，波状测线及环形测线。这类测线的基础是弯曲测线，弯曲
测线的时距方程为：
由上式可见，弯曲
测线反射波时距曲
线是一条与激发和
接收点的平面坐标
有关的，复杂的空
间曲线，不管曲线
多么复杂，只要能
用数学方式模拟，
1.十字型观测系统
× × ×
L型 ×
× × × × o o o o o o o oo o o

名词解释：1、布格重力异常：是野外重力观测数据经过布格校正以后得到的重力异常，它是由地下矿体或构造等局部地质因素在测点处引起的引力的垂向分量。

2、磁异常：地下含有磁性的地质体在其周围空间引起的磁场变化。

3、地震勘探：通过人工方法激发地震波，研究地震波在地层中传播的情况，以查明地下的地质构造、地层岩性等，为寻找油气田或其它勘探目的服务的一种物探方法。

4、地震子波：当地震波传播一定距离后，其形状逐渐稳定，具有2-3个相位，有一定的延续时间的地震波，称为地震子波，它是地震记录的基本元素。

5、纵波（P波）：质点的振动方向与波的传播方向一致的波，有时也称为压缩波或疏密波。

6、横波（S波）：质点的振动方向与波的传播方向垂直的波，有时也称为切变波。

7、体波：当纵波和横波在介质的整个立体空间中传播时合称体波。

8、面波：在自由表面或不同弹性介质的分界面上传播的一类特殊波。

最常见的面波是沿地面传播的瑞利波。

其特点是低速（通常小于横波速度）、低频、强振，是一种干扰波。

9、多次波：在一个或几个界面中经过两次或两次以上重复反射或折射而到达地面的地震波。

多次波是一种干扰波。

10、波阻抗：地震波传播速度与介质密度的乘积（Z=ρ·V）。

它是研究界面上地震波反射强度的一个重要参数。

11、地震波运动学:研究地震波波前的空间位置与其传播时间关系的一门学科，也叫几何地震学，主要用于地震资料的构造解释。

12、时距曲线：波从震源出发，传播到测线上各观测点的传播时间t与观测点相对于激发点（坐标原点）距离x之间的关系曲线。

t=f(x)=f(x,v,h)13、自激自收：激发点和接收点在同一位置上的野外工作方式。

14、炮检距：观测点相对于激发点（坐标原点）距离x15、地震波动力学：研究地震波在运动状态中的能量、波形、频谱等特征及其变化规律的一门学科，它是地震资料地层、岩性解释的基础。

16、频谱:组成一个复杂振动的各个谐振动分量的特性与其频率关系的总和称为该振动的频谱，包括振幅谱和相位谱。

第一章地震波的运动学第一节地震波的基本概念第二节反射地震波的运动学第三节地震折射波运动学第二章地震波动力学的基本概念第一节地震波的频谱分析第二节地震波的能量分析第三节影响地震波传播的地质因素第四节地震记录的分辨率第三章地震勘探野外数据的野外采集第一节野外工作方法第二节地震勘探野外观测系统第三节地震波的激发和接收第四节检波器组合第五节地震波速度的野外测定第四章共中心点迭加法原理第一节共中心点迭加法原理第二节多次反射波的特点第三节多次叠加的特性第四节多次覆盖参数对迭加效果的影响及其选择原则第五节影响迭加效果的因素第五章地震资料数字处理第一节提高信噪比的数字滤波第二节反滤波第三节水平迭加第四节偏移归位第五节地震波的速度第六章地震资料解释第一节地震资料构造解释工作概述第二节时间剖面的对比第三节地震反射层位的地质解释第四节各种地质现象在时间剖面上的特征和解释第五节地震剖面解释中可能出现的假象第六节反射界面空间位置的确定第七节构造图、等厚图的绘制及地质解释第八节水平切片的解释一、名词解释第一章地震波的运动学1、波动（难度90区分度30）2、波前（难度89区分度31）3、波尾（难度89区分度31） 4、波面（难度89区分度31） 5、等相面（80 、 33） 6、波阵面（81 、 34）7、波线（70 、 33） 8、射线（72 、 40）9、振动曲线（75 、 42） 10、波形曲线（76 、 44） 11、波剖面（65 、 46） 12、子波（60 45）13、视速度（80 、 30） 14、射线平面（60 、 47）15、运动学（70 、 55） 16、时距曲线（68、 40） 17、正常时差（60 、 45） 18、动校正（60、 60） 19、几何地震学（70 、 35）第二章地震波动力学的基本概念1、动力学（70 、 40）2、物理地震学（71、 35）3、频谱（50 、 50）4、波的发散（90 、 30）5、波散（90 、 31）6、频散（80、 35）7、吸收（70 、 40 ）8、纵向分辨率（60、40）9、垂向分辨率（60、40）10、横向分辨率（60、40）11、水平分辨率（60、40）12、菲涅尔带（50、45） 13、主频（65、40）第三章地震勘探野外数据的野外采集1、规则干扰波（90、30）2、不规则干扰波（90、30）3、观测系统（80、35）4、多次覆盖（65、50） 5、共反射点道集（70、45）6、检波器组合（90、30）7、方向特性（75、30）8、方向效应（90、30）第四章共中心点迭加法原理1、共中心点迭加（70、40）2、水平迭加（60、40）3、剩余时差（60、50）第五章地震资料数字处理1、偏移迭加（75、30）2、平均速度（85、30）3、均方根速度（80、30）4、迭加速度（70、40）第六章地震资料解释1、标准层（50、40）2、绕射波（40、50）3、剖面闭合（30、60）4、三维地震（70、30） 5、水平切片（45、60） 6、等厚图（65、40） 7、构造图（80、30）二、填空题第一章1、振动在介质中的传播就是（）。

引言 三维 地震勘 探是 一种高 密度 面积 采集 技术 ，是三维体积勘探 。它利用 炮点和检 波 点 网格 的 灵 活组 合 获 得 分 布 均 匀 的地 下 Ｃ Ｄ Ｐ点网格和确定的覆盖次数【 ｌ 】 。观测 系统 是指检波器排列和爆炸 点相对位置 的关系 ， 要求是不仅在单张记录上可靠追踪有效波 ， 且要 保证 在所得 资料上连 续 追踪地 震界 面 观测系统正确与否 ，这直接影响数据采集质 量 资料处理和地质成果的精度 。
所需 要 的最大波 数 。最 大波数 可 以通过 有 代表 性 的速度模 型 的射线追踪推 导 出来 ， 即
ｋ＝ ｋ ｜ ＋ｋ ｒ
于震源 子波 的频率 成分常常 会受 到影 响 ， 因此 就需要 去确 定对 分辨 率的要 求 ，如 目 的层 中最薄层 的 厚度 、断 层位置 的横 向精 度 ，然后建 立分辨 率需求 与所需 最高频 率 之 间的关系 ，而最 高分辨 率取决 于可 以达 到 的最大波 数 。最 大波数 可 以利 用 以下公
式来得到。
式 中 ，ｋ 是炮 点和检 波点波 数 向量 之 和 。在任 意一个 地下 点 Ｐ ，可 以根据 从炮 点 、接收 点到 Ｐ点的射 线路径在 Ｐ点出的方 向找到 ｋ ｓ 和 ｈ 的方 向，并且每一个波数 ｋ 的大小从 公式 ｌ ￣ － ｌ ｆ ｖ 得到，ｖ 是Ｐ 点的速度 。 （ 三）最 浅 目的层位 正交 观测 系统 的最小 炮检距 出现在 靠 近 炮 点和接 收线交 点的 中点位 置。在相 临 炮 点线 和接 收线 组成 的矩 形区域 中 间，最 小 炮 检 距 差 不 多等 于 矩 形 的对 角 线 的 长 度 。我们将 其称 为观测 系统 中的最大 最小 炮检距 （ Ｌ Ｍ０ ｓ ） 。采集线之间的距离越大 ， Ｌ ＭＯ Ｓ 越大 。由于照 明地下浅层 需要小 的炮 检 距 ，所 以 ，接收线 距决定 了能够成 图 的 最浅层位 。 （ 四）最深 目的层位 最 深的 目的层 位给 勘探所 使用 的最大 炮 检距 提供 了一个 上限 ，由所需要 的最大 炮检距 可得出接 收排列长度 Ｌ ｒ 和炮 点排列 长度 Ｌ ｓ 。 （ 五）噪声压制 常用 的压制 噪声 的方法 主要有 多次覆 盖和组合激发 （ 接收 ）两种方法。 １ ．确定合适 的覆盖次数 确定 覆盖 次数最 简单 的办法就 是根 据 纵 向和 横 向上 的线间距 和最大炮 检距来 计 算求得覆盖次数［ ４ ］ 。 如果 条件 允许 的话我 们可 以进 行三 维 勘探试 验 工作 。根据试 验效果 来确定覆 盖 次数 ，这样 的成 果较高 ，如果 需要对 大块 区域 进行 三维地 震勘 探时 ，进 行三 维地震 勘探试验工作也是必要的。 ２ ．炮 点组合和接收点组合 组 合激 发和 组合接 收的主 要 目的是压 制 地滚 波 。沿 测线 的线性组 合激发 和组合 接 收能 使产 生了假 频的地滚 波受到 很大 的 压制 。

Klseis软件在煤田三维地震资料采集特观设计中的应用作者：尚晓光来源：《中国新技术新产品》2012年第22期摘要：KLseis软件是一个是用于三维地震勘探采集的大型工程软件系统，尤其在山地、水网、黄土塬及密集障碍区等复杂地表条件下的三维地震观测系统设计中，其灵活的特殊观测系统设计，为提高叠加次数，确保勘探区内工覆盖次数，满足勘探设计要求提供了保障。

本文以邢台矿某三维地震勘探为例，详细介绍了该软件的使用方法及步骤，针对该区大村庄造成的设计不当形成的“天窗”问题，提出了块状观测系统的方法，以确保覆盖次数满足设计要求，保证了资料采集的完整性，有效提高了野外施工质量。

关键词：KLseis软件；三维地震勘探；束状观测系统；块状观测系统中图分类号：P631.4 文献标识码：A目前三维地震勘探在煤田地质勘探中的地位日益重要，勘探成果的好坏直接关系着矿区构造解释精度，同时也关系着煤矿生产安全。

野外资料采集质量是获得良好勘探成果的重要前提条件，如何在复杂地表条件下对观测系统进行的有针对性的优化设计，从而获得高质量野外采集资料是物探技术人员需要研究的一个重要课题。

Klseis软件在三维地震勘探设计方面有强大的功能，在地表复杂地区，利用Klseis软件进行三维地震勘探特观设计，不仅可以提高效率，而且可以确保完成地质任务。

1 Klseis软件系统简介1.1 地震采集工程软件系统简介Klseis软件系统是用于地震勘探采集的大型工程软件系统，它涵盖了整个地震勘探野外数据采集的全过程，具体包含的内容有：①采集参数分析；②二维、三维观测系统设计；③测量数据处理；④试验资料分析；⑤二维、三维静校正处理；⑥二维、三维地质模型分析；⑦勘探标准辅助格式处理。

1.2 三维观测系统设计子系统简介三维观测系统设计是地震采集工程软件系统的子系统之一，也是采集系统的核心部分。

功能主要有：①创建各种类型模板；②模板分析；③各种观测系统自动布设；④多种CMP面元信息的实时计算、显示、分析；⑤激发点、接收点实时动态编辑；⑥电子表格自动生成；⑦障碍物处理；⑧地理信息处理；⑨工作量统计；⑩输入、输出SPS格式文件和自由文本格式文件。

野外采集方式
第二节
折射波运动学
一.单一水平界面的折 射波时距曲线
设地下有一个水平 界面，如右图。令上层速 度为1，下层速度为2， 并且2＞ 1，界面的深度 是h。在地表O点激发，当 地震波以临界角i入射时 ，在地面测线上的盲区边 界OS2以外将能接收到折 射波。 下面分析任意一条折 射波射线到达地面的旅行 间。对于接收点S4，其旅 行时为：
折射的交叉时与界面深度，由（1）式可得
在速度参数不变的前提下，交叉时反映了折射界面深度变化情况。 在折射波的盲区范围内接收不到折射波，用Xm表示临界距离，也称盲 区半径。在S2点观测时，折射波与反射波同时到达，这是由于以临界角入 射的射线路径OBS2既是反射波的传播路径也是折射波的初始路径。因此在 X=Xm处，两条时距曲线时间相等。我们可以通过求导得到反射与折射两条 曲线的斜率是一样的，即两条时距曲线相切。该点称为折射波的始点。通 过数学换算，得到始点的水平及垂直坐标分别为：
（＊）表明，一个水平界面情况下的折射波时距曲线是一条直线，直线 的斜率１/ 2的倒数是视速度。当X=0,截距时间为
t 01 2h co s i v1
（1）
t01是折射波时距曲线延长线与t轴交点的纵纵标，因此称为交叉时。折 射波的交叉时与反射波的t0时间是两个完全不同的概念，反射波的t0时间 是地震波沿界面法线往返传播的时间，而折射波的交叉时没有确切的物 理意义，因为它是观测不到的。
Beach
Water
Whoa Baby Help
反射规律
• 利用 Fermat原理可以展示射线的反射规律
B
1
2 3 5 4
3.斯奈尔（Snห้องสมุดไป่ตู้ll）定律
如右图：地震波在分层介 质中传播时，遵循下面这样一 个式子：

Sercel 408UL地震数据采集系统简介
杨成珊;黄磊
【期刊名称】《物探装备》
【年(卷),期】2001(011)001
【摘要】Sercel 408UL是Sercel公司最新推出的一种地震数据采集系统.该系统基于一种全新的物探仪器理念,采用了地震区域网络遥测技术,并配备有相应的地震网络软件,其地面设备采用LINK结构,将采集站和电缆作为一个单元使用,且配置可变,使其具有很大的灵活性和可靠性,提高了数据采集的质量和施工效率,特别适合复杂地区的地震勘探作业.本文简要地介绍了Sercel 408UL的主要特点.
【总页数】3页(P66-68)
【作者】杨成珊;黄磊
【作者单位】石油地球物理勘探局特种装备勘探处;石油地球物理勘探局特种装备勘探处
【正文语种】中文
【中图分类】P631
【相关文献】
1.SERCEL 408UL新型遥测地震仪的特点 [J], 王文良
2.408UL地震仪器挂接移动硬盘记录地震数据的方法 [J], 朱保伟
3.408UL地震数据采集系统的FDU [J], 廖声刚
4.408UL地震数据采集系统的地震区域网络 [J], 廖声刚
5.混合遥测地震数据采集系统IT简介--地震工业成本和数据质量的解决方案 [J], 程忆敏;董世泰;杜春;韩志玉
因版权原因，仅展示原文概要，查看原文内容请购买。

GeoPen ®SE2404NT系列分布式地震勘探系统操作说明吉林大学工程技术研究所二OO七年四月特殊说明：1、SE2404NT系列地震勘探系统应尽量避免在雷雨气象条件下工作。

SE2404NTE型4系列采集站配有通道防雷电系统，工作时必须将采集站外壳良好接地。

具体接地方式如下：将一根约五十至八十厘米长，直径一厘米的金属电极打入地下，引线接入采集站接地端子，确保接地状态良好；2、尽量避免触摸采集站、主站、交叉站插口内的插针；3、SE2404NTE型4系列采集站内置电池规格为7.4V，8000mAh，较SE2404NT系列的早期采集站电池容量有所增加，按设计要求可连续工作18小时，当电源电压低于7V时方可充电。

该电池组的放电特性如下：在池电压范围在8.5V～7.8V，可工作6小时；在池电压范围在7.8V～7.4V，可工作8小时；在池电压范围在7.4V～6.9V，可工作6小时。

为了延长电池使用寿命，当电池电压小于6.9V时再进行充电，充电时间不少于9小时，直到充电器指示灯由红变绿。

目录SE2404NT系列遥测地震勘探系统介绍一、SE2404NT系列地震勘探系统简介1、仪器主要技术指标┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈12、仪器安全操作注意事项┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3二、认识仪器1、系统组成┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈32、仪器面板介绍┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈33、端口定义┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈64、仪器连接方式介绍┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈75、系统操作步骤简介┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈7SE2404NT系列地震勘探系统观测系统设计软件说明一、软件简介┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈8二、软件运行环境和安装1、软件运行环境┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈82、软件安装┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈8三、软件操作步骤1、输入文件名┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈102、放炮标识快捷输入┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈113、总道数快捷输入┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈124、炮点桩号快捷输入┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈125、首端桩号快捷输入┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈126、末端桩号快捷输入┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈137、观测系统文件保存┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈13四、其它菜单说明1、编辑┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈142、显示覆盖次数┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈15SE2404NT系列地震勘探系统月检软件操作说明一、软件简介┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈17二、软件运行环境┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈17三、软件操作步骤1、执行软件┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈172、系统初始化┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈183、叫站┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈194、检测┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈195、检测结果存盘┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈216、退出┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈21SE2404NT系列地震勘探系统日检软件操作说明一、软件简介┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈22二、软件运行环境┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈22三、软件操作步骤1、执行软件┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈222、系统初始化┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈223、叫站┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈234、检测┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈235、检测结果保存┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈266、退出┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈27SE2404NT系列地震勘探系统数据采集软件操作说明一、软件简介┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈28二、软件运行环境┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈28三、软件操作步骤1、执行软件┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈282、系统初始化┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈293、叫站┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈294、参数设置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈305、调入观测系统文件┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈326、爆炸机联机┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈327、定义排列位置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈338、查线┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈349、数据采集┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3510、数据存盘┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3511、退出┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈37四、其它功能介绍1、垂直叠加┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈362、数据回放┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈36注意：如遇软件及硬件设备有升级，请以实际为准。

药量对频率成分的影响
上式可见，药量越大，激发产生 的频率越低。
图5.7表示不同药量在相同炮点和激发 深度处，同一接收排列接收到的信号 频谱（1lb=0.454kg）。
结论：在保证获得勘探目的层 反射前提下，尽量小药量激发， 以获得高频的地震波。
浅震：常用几十克到上千克的小 药量或雷管激发。
激发方式：地面爆炸，浅井爆炸。
两次激发，得连续反射界面段R1R3。
添加标题
添加标题
添加标题
添加标题
添加标题
O2激发，O1O2接收，用O2A表示，相应反射界面为R2R3。
两次激发，得连续反射界面段R1R3。
折射法：多用时距平面图表示。
反射法：多用综合平面图表示。形式简单，直观地表示了炮点和 排列之间的关系。
三、反射波法观测系统
1.单次覆盖简单连续观测系统
图5.4(a)所示，O1、O2…O5是激发点，A、B、C、D表示互换点，实线段O1A、AO2、O2B…等在水平直线上的投影正好连续单次地覆盖了整条测线。
这种观测系统，可连续勘探整条测线以下反射界面，所得地震剖面 为单次剖面。
1.地震勘探对接收条件的基本要求
(1) 有效波突出，并有明显特征；
(2) 有效波层次分明，波间关系清楚，尤其是目的层反射应明显；
(3) 干扰波少，强度弱，并易于分辨。
2.检波器的频率特性
高频检波器：高频响应好， 低频响应差。如图5.9所示。
图5.9 大地衰减和检波器特性曲线
① 大地滤波衰减曲线；
在地震地质条件复杂或环境噪音严重地区，干扰波成为分辨和追踪有效波的严重障碍。 压制干扰波的措施：频谱、视速度、视波长等方面的差异（图5.15所示）。 抗干扰方法：组合检波、水平叠加法、垂直叠加法、频率滤波。 图5.15 (a) 地震波的频谱 (b) 视波长谱 (c) 视速度谱 目的：利用有效波和干扰波在视速度或传播方向上的差异来削弱干扰波。 定义：使用两个以上检波器组成一组，按一定的形式（直线或面积）安置在排列上，作为某一道的地震信号。即将几个检波器当成一个检波器使用。

目前地震仪器一览
目前以24位ADC仪器作为绝对主体。 特点：稳定和可靠性高；系统软/硬件功能强、指标高、
指标差距不大，各有特色。 有线传输式的网络仪器： SERCEL 408UL ;428UL ；
IMAGE； I/O-SYSTEM IV； ARAM-ARIES；SI-2000 无线数据传输仪器：BOX；Vibtech-it 数据存储式独立型地震仪器：I/O-RSR、SYSTEM-IV(VR)；
• 毕竟，地震数据采集系统与地震勘探方 法的发展的需求还是距离很大，地球物 理学家也一直抱怨仪器动态范围不够。 在高分辨率勘探地质任务面前更是越来
越显示出了它的不足。
数字化的核心部件 – 模数转换器
• 于是仪器研制人员又被迫回到数字化 的核心部件 – 模数转换器来考虑问题。 当时适合地震信号数字化成的传统模 数转换通常采用逐次比较设计方案， 连续变化的模拟信号按采样频率离散 为一系列保持平定的子样，对这些子 样用类似天平称重的方法，通过加减 一系列标准的电压码来测量子样。当 比较码值的总和电压与子样电压相等 时便实现了量化。
JGI-MS-2000；BGP-3S-1 全数字式：I/O-SYSTEM IV；Sercel-408DSU
硅微机械加速度计
• 经过 15 年研制开发而生产的数字加速度计包含 两个主要部件：硅微机械加速度计和专用混合集 成电路ASIC 。硅微机械加速度计由用弹簧悬挂的 在环绕支架上的运动惯性体组成。为此应用四片 6 英吋双面抛光单晶硅片制造，中间两层构成惯 性体、支架和中心电极；上下两层则构成外层电 极并用金属热压与支架形成一体。惯性体表面外 延层光刻制成硅弹簧，在惯性体和顶底盖表面制 成金属电极与连线，从而在惯性体表面与顶底盖 之间形成了电容器。整个芯体案大约 6.5MM × 5.5MM × 2MM，真空陶瓷封装。

三维地震勘探 Prepared on 22 November 2020摘要本文是介绍在山西省屯留县郭庄煤矿进行三维地震勘探的工程设计。

本次三维地震勘探的目的是了解和掌握郭庄煤矿矿区的地质构造、煤层的赋存形态和断层、褶曲、陷落柱发育特征，查明工作区内3#煤层的底板起伏形态、采空区范围、无煤区和煤层冲刷变薄区。

本次野外三维数据采集的基本观测系统为8线8炮制束状规则观测系统。

通过三维地震勘探获得工区地表面以下的信息数字化成果，为矿区后继生产、优化矿井采掘设计方案、提高生产效率提供详实的基础地质资料。

关键字：三维地震勘探;工程设计;断层;褶曲;陷落柱;观测系统Summary ThisAbstractintroducestheengineeringdesignthatthethree-dimensionalearthquakeexploredwillbecarriedoninthecollieryoftheGuo',toisitdepositshape ,faultandpleatsong,subsidethedevelopmentcharacteristicoftheposttocomposecoalseam,col lieryofminingarea,,quarrytheemptydistrictrange,：Thethree-dimensionalseismicsurveyl;Engineeringdesign;Fault;Pleatsong;Subsidethep ost;Observethesystem目录1.前言目的与任务项目来源本次三维地震勘探项目的甲方是山西省屯留县郭庄煤矿，该煤矿是屯留县县办国营煤矿，为了进一步了解和掌握郭庄煤矿煤层的赋存形态和断层、陷落柱发育特征，郭庄煤矿委托山西省第六地质工程勘察院（乙方）进行三维地震勘探，为优化矿井采掘设计方案，提高生产效率提供详实的基础地质资料。

野外地震队采集基础知识及工作流程野外采集是一个系统工程，其中的每一个环节都互相影响互相制约，都对最终采集质量有着不同影响。

为了更好地执行海外地震采集任务，有必要对一些基本的地球物理勘探知识和野外工作流程做一个系统的了解。

本文将针对野外地震采集工程，对一些基本的基础知识和野外采集工作流程做一个系统的介绍1野外采集基础知识系统的掌握野外地震采集的一些必要的基础知识是顺利执行野外地震勘探的基础，不管你处在什么岗位上，要想在野外大显身手，都必须具备必要的理论知识。

下面将从基本概念、观测系统、地震波激发、接收以及野外采集常用软件几个方面概要的介绍一下野外采集的一些基础知识。

1.1基本物探知识1.1.1几个重要的基本概念1.1.1.1 地震波（Seismic Wave）地震波是一种在介质中从一点到另一点传播的弹性扰动。

地震波有几种类型，包括：●两种体波：纵波和横波●面波：瑞利波（地滚波）、斯通莱波、勒夫波、管波1.1.1.2 炮点（Source Point）炮点是指激发地震波能量的位置，激发源可能是炸药、气枪、重锤、可控震源等。

如果采用震源组合，炮点通常指组合中心。

1.1.1.3 炮点距（Source Interval）炮点距指相邻炮点间的距离。

1.1.1.4 炮点线（Source Line）炮点线指炮点沿之布设的一条线，炮点通常等间距布设。

1.1.1.5 炮线距（Source Line Interval）在三维勘探中，相邻炮线间的距离称为炮线距，通常沿垂直于炮线的方向测量该距离。

1.1.1.6 接收点（Receiver Station）接收点指检波器的组合中心位置1.1.1.7 道间距（Receiver Interval）道间距也就是既接收点距，指相邻接收点间的距离。

1.1.1.8 接收线（Receiver Line）接收线指接收点沿之布设的一条线。

1.1.1.9 接收线距（Receiver Line Interval）在三维勘探中，相邻接收线间的距离称为接收线距，通常沿垂直于接收线的方向测量该距离。
