地震勘探原理与解释私人整理版

油气勘探方法1.地质方法:通过观察研究出露地表的地层，岩石对地质资料综合解释分析了解生储盖运移条件进行远景评价.重力勘探、磁法勘探、电法勘探、地震勘探、地球物理测井2.地球化学勘探方法3.钻探方法一、地震勘探：是利用人工的方法引起地壳振动，在用精度仪器按一定的观测方式记录爆炸后地面上各接收点的振动信息，利用对原始记录信息经一系列加工处理后得到的成果资料推断地下地质构造的特点。

二、地震勘探的环节:1)野外资料收集2）室内资料处理3）地震资料解释三、地震波:弹性振动在地球中的传播统称地震波。

四、波前：地震波在介质中传播时，某时刻刚刚开始位移的质点构成的面，称为波前。

五、波后：某一时刻介质中各点的振动刚好停止，这一曲面叫波后，也叫波尾。

六、波面：把某一时刻介质中所有相同状态的点连成曲面,这个曲面就叫做这个时刻的波面，也叫等相面。

七、射线：是表示地震波能量传播路径的曲线。

八、振动图：每个检波器所记录的便是那个检波器所在位置的地面振动，它的振动曲线习惯称作该点的振动图。

九、波剖面：在地震勘探中，把沿着测线画出的波形曲线叫做波剖面。

十、地震子波：地震波在地面附近的疏松层中传播的速度非常低，一般为每秒数百米，称为低速带。

十一、地震传播规律反射定律：反射线位于入射平面内，反射角等于入射角。

透射定律：透射线位于入射平面内，入射角的正弦与透射角的正弦之比等于第1、第2两种介质中的波速之比费马原理：（射线原理）/时间最小原理。

波沿射线传播的时间是最小的――费马时间最小原理。

惠更斯――菲列涅耳原理：波传播时，任一点处质点的新扰动，相当于上一时刻波前面上全部新震源所产生的子波在该点处相互干涉叠加形成的合成波。

慧更斯原理：波在传播过程中，任一时刻的波前面上的每一点都可以看作是一个新的点震源，由它产生二次扰动，形成子波前，这些子波前的包络面(envelope) ，就是新的波前面。

十二、时距曲线：指地震波走时与距离的关系曲线，即地震波到达各检波点的时间同检波点到爆炸点的距离之间的关系曲线，曲线上各段的斜率就是各地震波视速度的倒数。

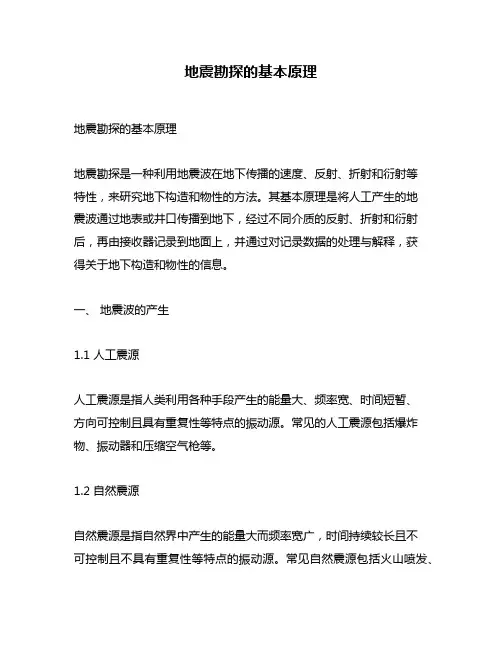

地震勘探的基本原理地震勘探的基本原理地震勘探是一种利用地震波在地下传播的速度、反射、折射和衍射等特性，来研究地下构造和物性的方法。

其基本原理是将人工产生的地震波通过地表或井口传播到地下，经过不同介质的反射、折射和衍射后，再由接收器记录到地面上，并通过对记录数据的处理与解释，获得关于地下构造和物性的信息。

一、地震波的产生1.1 人工震源人工震源是指人类利用各种手段产生的能量大、频率宽、时间短暂、方向可控制且具有重复性等特点的振动源。

常见的人工震源包括爆炸物、振动器和压缩空气枪等。

1.2 自然震源自然震源是指自然界中产生的能量大而频率宽广，时间持续较长且不可控制且不具有重复性等特点的振动源。

常见自然震源包括火山喷发、海啸和地球内部运动等。

二、地震波在介质中传播2.1 地震波的类型地震波包括纵波、横波和面波等。

其中，纵波是指地震波在介质中传播时，颗粒沿着传播方向来回振动的一种波动形式；横波是指地震波在介质中传播时，颗粒垂直于传播方向来回振动的一种波动形式；面波是指地震波在介质表面上发生反射、折射和衍射等现象后，沿着介质表面传播的一种复杂的振动形式。

2.2 地震波在介质中的速度地震波在不同介质中传播的速度不同。

例如，在固体岩石中，纵波单向速度通常高于横波单向速度，而在液态岩石或水中，则不存在横向速度。

同时，不同类型的地震波也具有不同的速度特性。

三、地震勘探数据采集3.1 接收器接收器是指用于记录地震信号并将其转化为电信号输出的设备。

常见接收器包括地震仪、加速计和压电传感器等。

3.2 数据采集系统数据采集系统是指将接收器记录的地震信号进行放大、滤波和数字化等处理，并存储到计算机或数据采集仪中的设备。

常见的数据采集系统包括模拟型和数字型两种。

四、地震勘探数据处理与解释4.1 数据处理数据处理是指将采集到的地震信号进行滤波、去除噪声、提取地震波到时等预处理工作，以及进行成像和反演等后续分析工作。

常见的数据处理方法包括叠加法、偏移法、共振法和反演法等。

第三章地震资料采集方法与技术一．野外工作概述1.陆地石工基本情况介绍试验工作内容：①干扰波调查，了解工区内干扰波类型与特性。

②地震地质条件调查，了解低速带的特点、潜水面的位置、地震界面的存在与否、地震界面的质量如何（是否存在地震标志层）、速度剖面特点等。

③选择激发地震波的最佳条件，如激发岩性、激发药量、激发方式等。

④选择接收和记录地震波的最佳条件，包括最合适的观测系统、组合形式和仪器因素的选择等。

生产工作过程：地震队的组成（1）地震测量：把设计中的测线布置到工作地区，在地面上定出各激发点和接收排列上各检波点的位置（2）地震波的激发陆上地震勘探的震源类型：炸药震源和可控震源。

激发方式：炸药震源的井中激发、土坑等。

激发井深：潜水面以下1-3m，（6-7m）。

（3）地震波的接收实现方式：检波器、排列和地震仪器2.调查干扰波的方法（1）小排列（最常用）3-5m道距、连续观测目的：连续记录、追踪各种规则干扰波，分析研究干扰波的类型和分布规律。

从地震记录中可以得到干扰波的视周期和视速度等基本特征参数（2）直角排列适用于不知道干扰波传播方向的情况Δt1和Δt2的合矢量的方向近似于干扰波的传播方向（3）三分量检波器观测法（4）环境噪声调查信噪比：有效波的振幅/干扰波的振幅（规则）信号的能量/噪声的能量3.各种干扰波的类型和特点（1）规则干扰指具有一定主频和一定视速度的干扰波，如面波、声波、浅层折射波、侧面波等。

面波（地滚波）：在地震勘探中也称为地滚波，存在于地表附近，振幅随深度增加呈指数衰减。

其主要特点：①低频：几Hz～20Hz；②频散(Dispersion)：速度随频率而变化；③低速：100m/s ～1000m/s，通常为200m/s～500m/s；④质点的振动轨迹为逆时针方向的椭圆。

面波时距曲线是直线，记录呈现“扫帚状”，面波能量的强弱与激发岩性、激发深度以及表层地震地质条件有关。

（能量较强）声波：速度为340m/s左右，比较稳定，频率较高，延续时间较短，呈窄带出现。

与倾斜界面的反射波时距曲线类似，但有差别：倾角大，反射系数不稳定，会出现反相位现象。

地震资料的采集组合对面波的压制作用：来自地下深处的反射波传到地表时，由于低速带的存在，成近似垂直地面到达接收点，而地震面波等干扰波的传播方向则是沿地表的，组合法能加强垂直传播或近于垂直传播的波，相对削弱水平方向传播的波，这样便提高了信躁比。

观测系统的术语：基准面：地震剖面在0秒时对应的海拔检波道数(N)：地震勘探施工中，检波器沿测线等距离布置在地面上的个数，(接收点数)，如N=24，48，96。

1024。

道间距(Δx)两个检波器之间的距离，一般Δx=25~100米。

接收距(L) ：安排检波器的地表长度， L=(N-1)* Δx放炮形式：(1)中间放炮;(2)端点放炮；偏移距(X1)：检波器离开炮点的距离； X1必须是Δx 的整数倍。

X1=0，零偏移距。

排列长度(X)：一个炮点与24或更多道检波器所组成的测线段。

当偏移距X1=0时，排列长度为X=L=(N-1)*Δx当偏移距X1不等于0时，X=L+X1最大炮检距(Xmax)：炮点到最远检波器的距离，数值上等于排列长度。

多次覆盖多次覆盖：对地下同一反射点，进行重复多次观测多次覆盖目的：突出反射波，压制干扰波，提高资料的信噪比。

它是提高资料信噪比的另一种方法，主要是压制多次波，也是目前野外最常用的一种方法。

动校正速度误差对叠加效果的影响：1.速度准确→同相叠加→叠加后，能量增强。

2.速度偏大→校正不足→叠加后，能量减弱。

3.速度偏小→校正过量→叠加后，能量减弱。

注：如果速度=多次波多速度，将使多次波不是受到压制而是增强了地震资料的处理处理的一般阶段：预处理、参数提取和分析、资料处理静校正处理：井深校正、地形校正、低速带校正井深校正： （式中V 0是低速带波速，V 为基岩波速，h 0+h j 为炮井中低速带厚度，h 是基岩中炸药埋置深度。

此式前面取负号）地形校正：将测线上位于不同地形处的炮点和检波点校正到基准面上 测点高于基准面时为正，低于基准面时为负 ⎥⎦⎤⎢⎣⎡++-=∆)1)(100h v h h v j j τ0001h v =∆τ。

地震勘探技术解析地震勘探技术是一种常用的地质勘探方法，通过测定地球中的地震波传播速度和反射特征，以获取地下构造和岩性信息。

该技术在能源勘探、地质灾害预测以及基础设施建设等领域具有广泛的应用。

本文将对地震勘探技术的原理、应用以及未来发展进行解析。

一、地震勘探技术原理地震勘探技术利用地震波在地下的传播和反射原理来获取地下构造信息。

当地面上的振动源产生地震波时，这些波将向地下传播，并与地下的不同介质相互作用。

当地震波遇到介质的边界或者地下构造的变化时，会发生反射、折射、散射等现象。

地震勘探技术通过记录、分析这些地震波的传播特征，可以揭示地下构造、岩性等信息。

地震勘探技术主要包括地震勘探测线布置、震源激发、地面观测以及数据处理等步骤。

在测线布置阶段，根据勘探目标和地质条件确定测线的位置和方位。

震源激发阶段，通过人工起爆、地震仪等方式产生地震波。

地面观测阶段，利用地震仪等设备记录地震波在地面的振动情况。

数据处理阶段，利用数学方法对采集到的数据进行分析、逆推，从而得到地质信息。

二、地震勘探技术应用1. 能源勘探地震勘探技术在石油、天然气等能源勘探中发挥着重要作用。

通过分析地震波的传播速度和反射特征，可以确定油气储层的位置、形状以及厚度等重要参数，为矿产资源勘探和开发提供了依据。

2. 地质灾害预测地震勘探技术也被广泛应用于地质灾害的预测和预警中。

通过监测地下地层的变化和应力分布，可以提前发现地质灾害的迹象，从而采取相应的措施保护人民生命财产安全。

3. 基础设施建设在基础设施建设中，地震勘探技术可以用于勘察地下地质条件，评估工程地质风险，并为隧道、主体结构等建设提供设计依据。

同时，地震勘探技术也可以用于地下水资源的勘探和评估。

三、地震勘探技术的发展趋势随着科技的不断进步，地震勘探技术也在不断演进和发展。

以下是地震勘探技术未来的发展趋势：1. 高分辨率成像未来地震勘探技术将朝着高分辨率成像方向发展，通过提高地震仪的灵敏度和观测密度，实现对地下结构更精确的成像。

地震勘探:通过人工方法激发地震波,研究地震波在地层中传播的情况,以查明地下的地质构造,力寻找油气田或其他勘探目的服务的一种物探方法.水平叠加:将不同接收点收到的来自地下同一反射点的不同激发点的信号,经动校正后叠加起来,这种方法可以提高信噪比,改善地震记录的质量,特别是压制一种规则干扰波效果最好波形曲线:选定一个时刻t1,我们用纵坐标表示各质点离开平衡位置的距离,就得到一条曲线,这条曲线就叫做波在t1时刻沿x方向的波形曲线.动校正:在水平界面情况下,从观测到的波的旅行时中减去正常时差Δt1得到x/2处的t0时间,这一过程叫动校正或正常时差校正.多次覆盖:对被追踪的界面进行多次观测.剖面闭合:是检查对比质量,连接层位,保证解工作正确进行的有效办法,他包括测线交点闭合,测线网的闭合,时间闭合等.几何地震学:地震波的运动学是研究地震波,波前的空间位置与传播时间的关系，他与几何光学相似,也是引用波前,射线等几何图形来描述波的运动过程和规律,因此又叫几何地震学. 水平分辨率:指沿水平方向能分辨多大的地质体,其值为根号下0.5λh.时距曲线:从地震源出发,传播主观测点的时间t与观测中点相对于激发点的距离x之间的关系剩余时差:把某个波按水平界面一次反射波作动校正后的反射波时间与共中心点处的时间tom之差.绕射波:地震波在传播过程中,如遇到一些岩性的突变点,这些突变点就会成为新震源,再次发出球面波,想四周传播,这就叫绕射波.三维地震:就是在一个观测面上进行观测,对所得资料进行三维偏移叠加处理,以获得地下地质体构造在三维空间的特征.水平切片:就是用一个水平面去切三维数据体得出某一时刻tk各道的信息,更便于了解地下构造形态个查明某些特殊地质现象.同相轴:一串套合很好的波峰或波谷.相位:一个完整波形的第i个波峰或波谷.纵波:传播方向与质点振动方向一致的波.转换波:当一入射波入射到反射界面时,会产生与其类型相同的反射波或透射波,也会产生类型不同的,与其类型不同的称为转换波.反射定律:入射波与反射波分居法线两侧,反射角等于入射角,条件为:上下界面波阻抗存在差异,入射波与反射波类型相同.地震子波：震源产生的信号传播一段时间后，波形趋于稳定，我们称这时的地震波为地震子波。

第一章地球物理方法(Exploration Methods): 利用各种仪器在地表观测地壳上的各种物理现象，从而推断、了解地下的地质构造特点，寻找可能的储油构造。

它是一种间接找油的方法。

特点：精度和成本均高于地质法，但低于钻探方法。

地震勘探：就是利用人工方法激发的地震波(弹性波)，研究地震波在地层中传播的规律，以查明地下的地质构造，从而来确定矿藏（包括油气、矿石、水、地热资源等）等的位置，以及获得工程地质信息。

第二章地震勘探:通过人工方法激发地震波,研究地震波在地层中传播的情况,以查明地下的地质构造,力寻找油气田或其他勘探目的服务的一种物探方法.地震波：在岩层中传播的弹性波。

反射定律:入射波与反射波分居法线两侧,反射角等于入射角,条件为:上下界面波阻抗存在差异,入射波与反射波类型相同.地震子波：震源产生的信号传播一段时间后，波形趋于稳定，我们称这时的地震波为地震子波。

爆炸时产生的尖脉冲，在爆炸点附近的介质中以冲击波的形式传播，当传播到一的距离后，波形逐渐稳定，我们称这时的地震波为地震子波。

几何地震学:地震波的运动学是研究地震波,波前的空间位置与传播时间的关系，他与几何光学相似,也是引用波前,射线等几何图形来描述波的运动过程和规律,因此又叫几何地震学. 波形曲线:选定一个时刻t1,我们用纵坐标表示各质点离开平衡位置的距离,就得到一条曲线,这条曲线就叫做波在t1时刻沿x方向的波形曲线.正常时差的定义：第一种定义:界面水平情况下,对界面上某点以炮检距x进行观测得到的反射波旅行时同以零炮检距(自激自收)进行观测得到的反射波旅行时之差,这纯粹是因为炮检距不为零引起的时差. 第二种定义:在水平界面情况下,各观测点相对于爆炸点纯粹是由于炮检距不同而引起的反射波旅行时间差.倾角时差：当界面倾斜时，炮检距相同，但相邻反射点传播时间不同而产生的角度差由激发点两侧对称位置观测到的来自同一界面的反射波的时差。

这一时差是由于界面存在倾角引起的。
