离心式压缩机常见故障原因离心式压缩机是一种常见的压缩机类型，用于将气体或蒸汽压缩到更高的压力。
尽管离心式压缩机具有高效、可靠的特点，但仍然存在一些常见的故障原因。
以下是一些常见的故障原因及其解决方法。
1. 润滑不足：离心式压缩机的润滑系统是保持运行正常的重要组成部分。
润滑不足可能导致摩擦增加，引起设备过热、噪音增加等问题。
解决方法是定期检查润滑系统，确保油液充足并且油滤器清洁。
2. 异常振动：离心式压缩机在运行过程中会产生一定的振动，但如果振动过大，则可能是由于不平衡或松动的零部件等问题引起的。
解决方法是检查和修复不平衡的零部件、紧固松动的螺栓等。
3. 过热：离心式压缩机在运行过程中会产生热量，但如果温度过高，则可能是由于冷却系统故障、油液问题或过载等原因引起的。
解决方法是检查和维修冷却系统、更换油液、减少负载等。
4. 噪音过大：离心式压缩机在运行过程中会产生一定的噪音，但如果噪音异常大，则可能是由于不平衡的旋转部件、松动的零部件等问题引起的。
解决方法是检查和平衡旋转部件、紧固松动的零部件等。
5. 泄漏：离心式压缩机可能存在气体或液体泄漏的问题，这可能导致压力不稳定、能效降低等问题。
解决方法是定期检查和修复密封件、管道连接等并确保压力稳定。
6. 过载：离心式压缩机在运行过程中可能会遇到过载问题，这可能导致电机过热、设备损坏等。
解决方法是检查负载情况并根据需要调整工作条件。
7. 轴承故障：离心式压缩机的轴承是支持旋转部件的关键组成部分，如果轴承出现故障，则可能导致设备无法正常运行。
解决方法是定期检查和保养轴承，并及时更换损坏的轴承。
8. 控制系统故障：离心式压缩机的控制系统可能会出现故障，这可能导致设备无法正常启动、停止或调节。
解决方法是检查和修复控制系统，确保电气元件和连接可靠。
总结起来，离心式压缩机的常见故障原因包括润滑不足、异常振动、过热、噪音过大、泄漏、过载、轴承故障和控制系统故障等。
针对这些故障，我们可以采取相应的解决方法来修复设备并保证压缩机的正常运行。

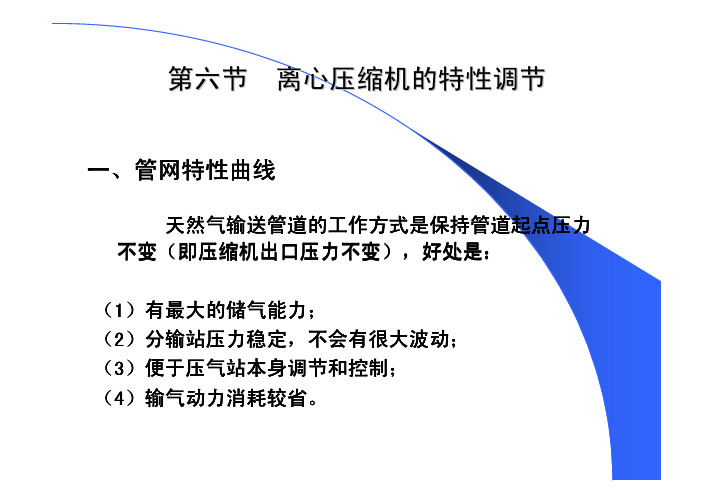

第六节离心压缩机的特性调节一、管网特性曲线天然气输送管道的工作方式是保持管道起点压力不变不变（（即压缩机出口压力不变即压缩机出口压力不变），），），好处是好处是好处是：：（1）有最大的储气能力有最大的储气能力；；（2）分输站压力稳定分输站压力稳定，，不会有很大波动不会有很大波动；；（3）便于压气站本身调节和控制便于压气站本身调节和控制；；（4）输气动力消耗较省输气动力消耗较省。
保持压缩机出口压力不变的情况下变的情况下，，压缩机压缩气体的能量消耗于压缩机前段长L 的管道中的摩擦阻力损失。
是流量的函数。
c d p p p −=∆第六节离心压缩机的特性调节二、离心压缩机的工作点三、离心压缩机的工况调节用气负荷的不均衡性带来的输气管道输气量随时间变化；气源供气参数变化；；气源供气参数变化输气温度引起的压气站工况变化；；输气温度引起的压气站工况变化输气管道系统自身运行情况的变化（（如某气压站停 输气管道系统自身运行情况的变化运）。
1. 1. 入口节流调节入口节流调节方法是在进口管路安装调节阀方法是在进口管路安装调节阀，，此法是改变压缩机特性机特性，，关小入口阀后关小入口阀后，，吸入压力降低吸入压力降低，，压缩机的质量流量和排气压力也随之降低。
性能曲线性能曲线11、3、5分别对应进气阀全开分别对应进气阀全开、、开度开度22和开度为和开度为44时的特性变化特点：经济性较好经济性较好，，测试表明流量在测试表明流量在606060～～80%80%的的范围变化范围变化，，可节省功率可节省功率44～6%6%，，比出口节流好流好；；喘振流量向小流量方向移动喘振流量向小流量方向移动（（好）； 入口变负压入口变负压，，小心在易燃易爆气体中进空气，入口管抽吸变形入口管抽吸变形。
特点特点：：预旋使叶轮入口处产生冲角预旋使叶轮入口处产生冲角，，增加增加H H sh ↑，η↓η↓；；结构复杂结构复杂，，对多级若对每级调节则更复杂对多级若对每级调节则更复杂；；对于大者效果明显大者效果明显，，多用于鼓风机多用于鼓风机。
离心式压缩机原理
离心式压缩机是一种常用的空气压缩机，它利用离心力将空气压缩，从而提高空气的压力和温度。
其工作原理如下：
1. 空气吸入：离心式压缩机通过一个入气口将空气吸入，空气随着转子的旋转进入离心式压缩机的轮盘。
2. 加速：空气被转子迅速旋转，离心力使得空气被从中心向外部推进，从而加速了空气的流动速度。
3. 压缩：随着空气流动速度的增加，空气被推至离心式压缩机的外围。
在外围，由于叶轮的不断压缩，空气的压力逐渐上升。
4. 出气：当空气达到所需的压力时，压缩后的空气通过排气管道被释放出来，并被送入用途。
需要注意的是，离心式压缩机的压缩过程是连续不断的。
通过不断的旋转和压缩，离心式压缩机可以提供持续的高压空气。
离心式压缩机的主要优点是结构简单、体积小、重量轻、维护方便，并且具有较高的压缩比和较小的功率损失。
因此，离心式压缩机被广泛应用于空气压缩、空调、制冷等各个领域。
第57卷第5期2021年5月氯 碱工业Chlor-Alkali IndustryVol.57, No.5May, 2021氯气处理系统存在的问题及异常情况处理张海龙'栾甜甜(山东鲁泰化学有限公司，山东济宁272350)[关键词]填料;填料塔;氯压机;PLC;正压水封[摘要]介绍了氯气处理系统的工艺流程及特点。
给出氯压机压缩原理和系统组成。
针对装置运行过程中 出现的问题——压缩空载跳停、氯气外逸，提出相应的解决方法。
[中图分类号]TQ028.2 [文献标志码]B[文章编号]1008 -133X(2021)05 -0018 -04Handling of problems and abnormal conditions in chlorine treatment systemZHANG Hailong, LUAN Tiantian(Shandong Lutai Chemical Co. , Ltd. , Jining 272350, China)Key words：packing；packed tower；chlorine compressor; programmable logic controller；positive pressure water sealAbstract：This paper mainly introduces the technological process and characteristics of chlorine gas treatment system. The compression principle and system composition of chlorine compressor are given. Problems occurred in the operation of the system, including compressor no-load trip and chlorine escape. Solutions to the problems are put forward.山东鲁泰化学有限公司（以下简称“山东鲁 泰”）30万t/a烧碱项目中的氯氢处理装置于2010 年5月破土动工，2011年7月建成并一次性开车成 功。
离心式空气压缩机是工业领域常见的一种空压机，广泛应用于制药、食品、电子、化工等行业。
作为一种能耗设备，其能效问题一直备受行业关注。
为了对离心式空气压缩机的能效进行限制和评价，国家相关部门颁布了一系列标准和规定。
本文将重点探讨离心式空气压缩机的能效限定值及能效等级相关内容。
一、离心式空气压缩机的能效限定值1. 能效限定值的制定背景随着能源危机的加剧和环保意识的增强，我国对节能减排的要求越来越高。
离心式空气压缩机作为一种能耗设备，在其能效方面也受到了严格的限制。
为了引导企业生产和采购更节能的离心式空气压缩机，并提高整个行业的能效水平，国家相关部门发布了《空气压缩机能效限定值及能效等级》标准，对离心式空气压缩机的能效进行了明确的规定。
2. 能效限定值的具体要求《空气压缩机能效限定值及能效等级》标准中对离心式空气压缩机的能效限定值进行了详细的规定，主要包括以下几个方面：（1）能效指标的限定根据标准，离心式空气压缩机的能效指标主要包括等效性能、等效全负荷工况能耗、等效部分负荷工况能耗等。
在不同工况下的能效要求也有所不同，旨在提高离心式空气压缩机在各种工况下的能效表现。
（2）能效测试方法标准中还对离心式空气压缩机的能效测试方法进行了规定，主要包括测试对象的选择、测试条件的确定、测试数据的采集与处理等。
通过统一的测试方法，可以客观、准确地评价离心式空气压缩机的能效表现。
（3）能效限定值的执行《空气压缩机能效限定值及能效等级》标准中对于能效限定值的执行也做出了明确规定，包括限定值的执行时间、监督检查等，旨在确保能效限定值得到有效执行。
二、离心式空气压缩机的能效等级1. 能效等级的划分依据为了更直观地表现离心式空气压缩机的能效水平，国家相关部门将其能效等级分为一到五级，标明了不同能效等级对应的能效水平。
能效等级的划分主要根据离心式空气压缩机在实际工作中的能效表现，通过对其能效指标的评价和分析，得出相应的能效等级。
离心压缩机运行范围
1. 离心压缩机的运行范围有很多种，一般有以下几类：
（1）气体压缩范围：一般指压缩机运行时所承受的气体温度、压力等范围，一般范围是常温下的2-25兆帕，具体压力范围要参考离心压缩机的技术参数表，按不同产品参数来区分；
（2）热量控制范围：按照离心压缩机的供电环境，实际上，离心压缩机的热量控制范围也是按照设备来定的。
如电加热器范围一般是0-110℃，涡轮压缩机范围是-20℃-300℃；
（3）入口/出口压缩量范围：指冷冻机内部罐体设定的压缩量，其范围一般是0.15MPa-8.6MPa，具体范围需要参考离心压缩机的说明书；
（4）轴承运行温度范围：一般在5℃-95℃，这个范围也是按照离心压缩机的规格来定的，过低或者过高可能会导致压缩机的运行效果降低；。
目录一、前言 (1)二、性能参数 (2)三、供货范围及易损备件 (3)四、工作原理及流程 (5)五、结构说明 (7)六、安装要求 (10)七、安全装置 (11)八、操作和维修 (13)九、定期维修和检查 (21)十、常见故障原因及处理方法 (24)一、前言：LYJⅡ型氯气压缩机，为组装型整体齿轮增速透平式结构，两级压缩、叶轮悬臂安装，主轴转速20640r/min，是国内首创的新型氯气输送设备。
本机组有以下特点：1、本氯气氯压机组的轴封采用迷宫梳齿密封,并注入干燥空气或氮气。
氯气和氮气混合气送到废氯处理装置，可以做到氮气不进入氯气系统，可以保证无氯气泄漏，润滑油不进入氯气系统，氯气不进入油路系统。
2、本氯气氯压机组的中间冷却器采用防腐涂层处理。
3、本氯气氯压机组的电仪控制系统可采用触摸屏、西门子S7-200PLC，具有人机界面友善，控制稳定可靠，画面丰富形象直观，操作方便等优点，并采用通过通讯方式与中央DCS系统通讯；也可采用常规仪表的电控柜。
当然也可用户自配。
二、性能参数：本系列氯气压缩机主要工作参数如下：三、供货范围及易损备件：1、供货范围：主机(包括油路系统) 一台2、易损备件：( 见表1:氯气压缩机备件清单)表1：氯气压缩机备件清单注: 需方如需其它备件可在订货时列出.四、工作原理及流程：（一）工作原理：氯气压缩机是一种叶片旋转式机械，凭借叶轮的高速旋转，使气体受到离心力作用而产生压力，同时气体在叶轮、扩压器等过流元件里的扩压流动，气体速度逐渐减慢，动压转换成静压，气体压力又得到提高。
（二）流程简介（参阅附图1）：1、氯气系统：干燥合格（≤150P.P.M H2O）的氯气先经酸雾捕集器VO1进一步将硫酸液滴及不洁物颗粒分离、过滤，进入氯压机的第一级，压缩后进入一级中间冷却器EO1。
冷却后进入氯压机第二级吸入口，经压缩后从排出口排出进入二级中间冷却器EO2，冷却后的氯气送到下游生产氯产品的装置或氯气液化岗位；氯压机的进、出口之间还设有一回流管路，出口处的高压氯气可以通过旁路回流阀回流到氯压机的一级入口，以调节压缩机的排气量以及防止机组喘震。
离心压缩机压比一、离心压缩机的基本原理离心压缩机是一种常见的压缩机，其基本原理是利用离心力将气体加速，然后将高速气体转化为高压气体。
其结构主要由进气道、叶轮、扩散器和出口构成。
二、离心压缩机的工作过程1. 进气道：空气从进气道进入叶轮，经过预旋转后进入叶轮。
2. 叶轮：叶轮是离心压缩机的核心部件，它通过高速旋转产生离心力，将空气加速。
3. 扩散器：扩散器用于减慢空气流动速度，并增加静压。
4. 出口：在出口处，高速流动的空气被减速并增加静压，形成高温高压的空气。
三、离心压缩机的性能参数1. 压比（Pressure Ratio）：指出口总压与入口总压之比。
通常情况下，离心式压缩机的最大可达到的压比为4-5。
2. 流量（Flow Rate）：指单位时间内通过离心式压缩机的空气质量或体积。
3. 效率（Efficiency）：指压缩机的能量转换效率，即输出功率与输入功率之比。
四、离心压缩机压比的计算方法离心式压缩机的压比可以通过以下公式计算：PR = P2 / P1其中，PR表示压比，P2表示出口总压，P1表示入口总压。
五、离心压缩机压比的影响因素1. 叶轮转速：叶轮转速越高，产生的离心力越大，从而增加了离心式压缩机的压比。
2. 进气温度：进气温度越高，空气分子运动速度越快，从而增加了离心式压缩机的入口总压。
3. 进气湿度：进气湿度越高，空气密度越大，从而增加了离心式压缩机的入口总压。
4. 叶轮叶片数目和形状：叶片数目和形状也会影响离心式压缩机的性能参数。
一般来说，叶片数目越多、形状更合理，则性能参数更优秀。
六、离心式压缩机在工业中的应用由于其高效、可靠、维护成本低等优点，离心式压缩机广泛应用于工业领域，如空气分离、石油化工、食品加工等行业。
同时，在航空航天领域，离心式压缩机也被用于发动机的增压系统中。
七、结论离心式压缩机是一种常见的压缩机，其基本原理是利用离心力将气体加速，然后将高速气体转化为高压气体。
