斯伦贝谢公司新一代测井仪器—Scanner家族斯伦贝谢公司新一代测井仪器Scanner家族于2006年正式投入油田服务，其家族成员包括MR Scanner、Rt Scanner- Scanner 、Sonic Scanner、 Flow Scanner、Isolation Scanner。
各种仪器已在油田投入使用，取得了很好的效果，为研究疑难储层提供了重要手段。
我们将该家族各仪器的性能逐一介绍如下：1．新型核磁共振测井仪MR Scanner斯伦贝谢公司2006年新推出了Scanner家族的成员—核磁共振仪器MR Scanner，该仪器采用偏心梯度设计，具有多种探测深度、测量结果不受井眼条件的影响、能进行流体表征等特点。
在低阻、低对比度储层的评价中具有较大优势。
MR Scanner 测井仪的主要优点包括：测量结果不受储层破坏带的影响；可以通过径向剖面来识别流体及环境的影响；可以应用到井眼不规则或者薄的泥饼储层评价中；降低了钻井时间。
MR Scanner仪器的主要特性偏心，梯度设计；多种探测深度，最深可达4 in, 而且测量结果不受井眼大小及形状的影响；纵向分辨率为7.5 ft；最大测速可达 3600 ft/h；具有良好的油气表征能力；可以得到不同探测深度下的横向弛豫时间(T2)、纵向弛豫时间(T1)以及扩散分布。
2．三分量感应测井仪 Rt ScannerRt Scanner仪器可以同时测量纵向和横向电阻率以及地层倾角和方位角的信息。
它能够提供多种探测深度上的三维测井信息。
通过这些信息增强了储层的含烃和含水饱和度解释模型的精度，使计算的结果更符合地层实际情况。
尤其是在薄层,各向异性或断层中的计算结果将更加准确。
该仪器具有六个三维的芯片,每一个芯片上面都安装了三个定位线圈以测量不同深度地层的纵向电阻率Rt和横向电阻率Rh。
在每两个线圈之间都安装了三个单轴接收器用以完全表征从三维芯片上传递到井眼中的信号。

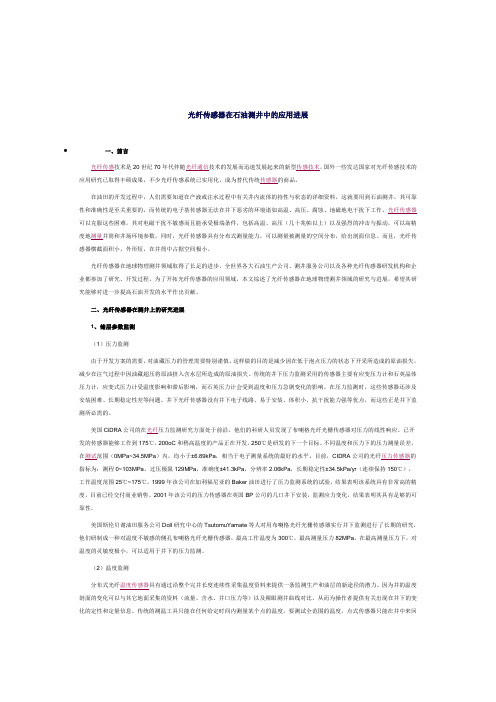

光纤传感器在石油测井中的应用进展一、前言光纤传感技术是20世纪70年代伴随光纤通信技术的发展而迅速发展起来的新型传感技术，国外一些发达国家对光纤传感技术的应用研究已取得丰硕成果，不少光纤传感系统已实用化，成为替代传统传感器的商品。
在油田的开发过程中，人们需要知道在产液或注水过程中有关井内流体的持性与状态的详细资料，这就要用到石油测井，其可靠性和准确性是至关重要的，而传统的电子基传感器无法在井下恶劣的环境诸如高温、高压、腐蚀、地磁地电干扰下工作。
光纤传感器可以克服这些困难，其对电磁干扰不敏感而且能承受极端条件，包括高温、高压（几十兆帕以上）以及强烈的冲击与振动，可以高精度地测量井筒和井场环境参数，同时，光纤传感器具有分布式测量能力，可以测量被测量的空间分布，给出剖面信息。
而且，光纤传感器横截面积小，外形短，在井筒中占据空间极小。
光纤传感器在地球物理测井领域取得了长足的进步，全世界各大石油生产公司、测井服务公司以及各种光纤传感器研发机构和企业都参加了研究、开发过程。
为了开拓光纤传感器的应用领域，本文综述了光纤传感器在地球物理测井领域的研究与进展，希望其研究能够对进一步提高石油开发的水平作出贡献。
二、光纤传感器在测井上的研究进展1、储层参数监测（1）压力监测由于开发方案的需要，对油藏压力的管理需要特别谨慎，这样做的目的是减少因在低于泡点压力的状态下开采所造成的原油损失，减少在注气过程中因油藏超压将原油挤入含水层所造成的原油损失。
传统的井下压力监测采用的传感器主要有应变压力计和石英晶体压力计，应变式压力计受温度影响和滞后影响，而石英压力计会受到温度和压力急剧变化的影响。
在压力监测时，这些传感器还涉及安装困难、长期稳定性差等问题。
井下光纤传感器没有井下电子线路、易于安装、体积小、抗干扰能力强等优点，而这些正是井下监测所必需的。
美国CiDRA公司的在光纤压力监测研究方面处于前沿，他们的科研人员发现了布喇格光纤光栅传感器对压力的线性响应。
n stries行业422023 / 08 中国石化基础研究是石油工程高质量发展基石——斯伦贝谢测井科技发展剖析及启示斯伦贝谢（SLB）公司的测井技术一直是当今世界测井技术的前沿，世界上第一套数字测井仪、第一套数控测井仪和第一套成像测井仪都出自斯伦贝谢。
科技是斯伦贝谢最重要的发展基石，斯伦贝谢从建立之初就高度重视基础研究和前瞻研究，斯伦贝谢道尔研究中心在电磁学、地声学、核学等方面的基础研究有力支撑了斯伦贝谢测井技术的发展。
剖析研究斯伦贝谢在基础研究方面的布局经验，可为中国石化石油工程在基础研究和前瞻研究方面“下好先手棋、打好主动仗”提供经验借鉴。
斯伦贝谢基础研究的沿革及特点斯伦贝谢高度重视基础前瞻研究，在公司业务稳定后就设立了研究中心开展基础研究和前瞻研究。
1948年，斯伦贝谢在美国康涅狄格州里奇菲尔德成立了研究中心（后更名为斯伦贝谢道尔研究中心），是斯伦贝谢最早开展基础研究的机构，时至今日仍是斯伦贝谢最重要、核心的研究中心，从最初的4个测井学科研究部门发展成为3个测井研究中心。
构建多层级基础研发体系，设立稳定的基础研究机构。
为保证技术的先进性和前瞻性，斯伦贝谢构建多层级研发体系，从事不同层次的基础研究和前瞻研究，分别设立美国道尔研究中心、英国剑桥研究中心和挪威斯塔万格研究中心，主要研究10~50年内不同技术方向不同层次的石油工程技术的基础研究和前瞻研究：道尔研究中心主要进行传感器、数学和建模、油气藏储层、地球科学、机械学和材料科学、碳捕获与封存、机器人等领域基础研究；英国剑桥研究中心主要开展钻完井技术、流体技术、地震以及岩石力学等方面应用研究；挪威斯塔万格研究中心主要致力于地震图像解释、地表和地下测量数据的自动分析和建模等应用研究。
此外，斯伦贝谢在全球还设有11个技术研发中心（包括北京地球科学中心BGC），主要从事石油工程领域10年内的技术和产品研发。
持续打造高水平基础研究团队。
道尔研究中心基础研究团队由来自全球多个国家的科学家和工程师组成，多数都已拿到博士学位，并且具备多年相关行业研究经验。
大斜度/水平井生产测井技术Schlumberger Private斯伦贝谢Schlumberger Private水平井生产所面临的挑战•初期产量较高•含水上升快•产量递减快•产液剖面测量难•井段产液不均匀•措施作业难•有效期较短…主要难点：¾井下多相流态复杂¾产液剖面测量仪器¾仪器传输方式Schlumberger Private油水均匀混合 速度剖面光滑 持率线性变化 单相水在底部，分散相油在顶部速度和持率变化剧烈水有可能回流分层流动，油水分异呈单相井斜微变，相速度和持率剧变井斜<20°井斜20°～85°井斜85°～95°复杂多相流流态－油水两相流试验Schlumberger Private水平井产液剖面测量－流体扫描成像Flow Scanner具有5个微转子测量分层流速,6对光学和电阻探针测量分层三相持率,实时监测数据质量Schlumberger PrivateFlow Scanner* 仪器示意图H y dra u l i c a c t u a t o r F l ow S c a n n e r *4 MS5 O P、5E P1 mi n i s p i n n e r , 1o p t i c a l p r o b e , 1e l e c t r i c a lp r o b e Minispinner cartridgewith integrated one-wire detectorFluid local velocityOptical GHOST*probesGas holdupElectrical FloView*probesWater holdup5 ft11 ftSchlumberger PrivateFlow Scanner* 流速传感器相速度－Minispinner最新技术；5个微型转子流量计垂直于井轴方向分布； 直接测量气相速度；电动短节扫描转子流量计，精确测定相速度。
