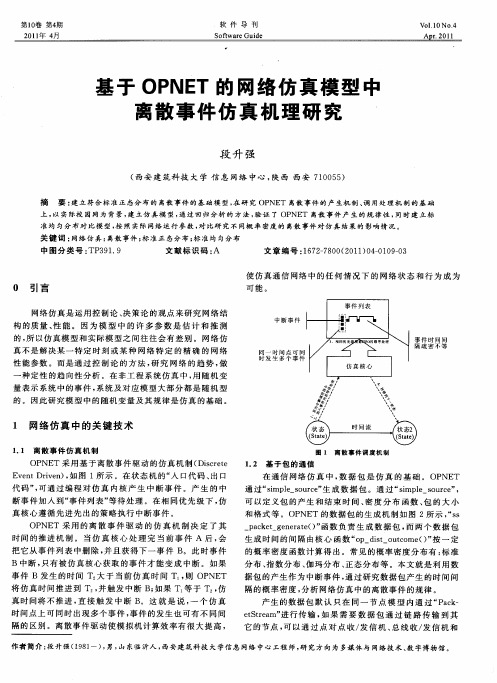

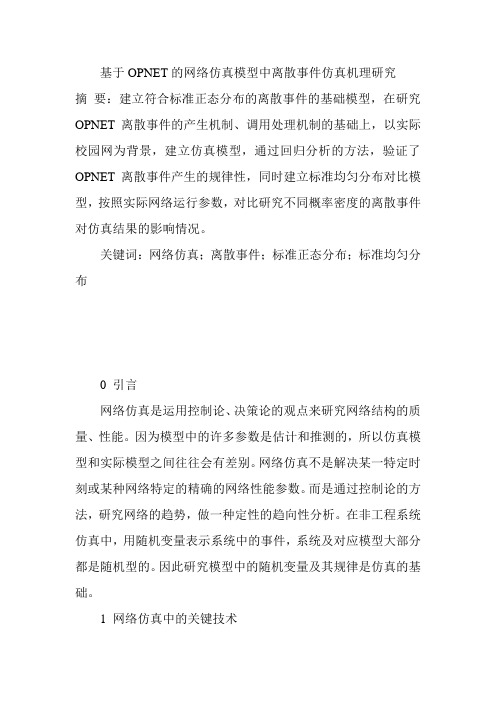

基于OPNET的网络仿真模型中离散事件仿真机理研究
摘要：建立符合标准正态分布的离散事件的基础模型，在研究OPNET离散事件的产生机制、调用处理机制的基础上，以实际校园网为背景，建立仿真模型，通过回归分析的方法，验证了OPNET离散事件产生的规律性，同时建立标准均匀分布对比模型，按照实际网络运行参数，对比研究不同概率密度的离散事件对仿真结果的影响情况。
关键词：网络仿真；离散事件；标准正态分布；标准均匀分布
0 引言
网络仿真是运用控制论、决策论的观点来研究网络结构的质量、性能。
因为模型中的许多参数是估计和推测的，所以仿真模型和实际模型之间往往会有差别。
网络仿真不是解决某一特定时刻或某种网络特定的精确的网络性能参数。
而是通过控制论的方法，研究网络的趋势，做一种定性的趋向性分析。
在非工程系统仿真中，用随机变量表示系统中的事件，系统及对应模型大部分都是随机型的。
因此研究模型中的随机变量及其规律是仿真的基础。
1 网络仿真中的关键技术
1.1 离散事件仿真机制
OPNET采用基于离散事件驱动的仿真机制（Discrete Event Driven），如图1所示。
在状态机的“入口代码、出口代码”，可通过编程对仿真内核产生中断事件。
产生的中断事件加入到“事件列表”等待处理。
在相同优先级下，仿真核心遵循先进先出的策略执行中断事件。
OPNET 采用的离散事件驱动的仿真机制决定了其时间的推进机制。
当仿真核心处理完当前事件A后,会把它从事件列表中删除,并且获得下一事件B。
此时事件B中断,只有被仿真核心获取的事件才能变成中断。
如果事件B 发生的时间T 2 大于当前仿真时间T1,则OPNET将仿真时间推进到T2,并触发中断B;如果T 1 等于T2,仿真时间将不推进,直接触发中断B。
这就是说,一个仿真时间点上可同时出现多个事件,事件的发生也可有不同间隔的区别。
离散事件驱动使模拟机计算效率有很大提高,使仿真通信网络中的任何情况下的网络状态和行为成为可能。
1.2 基于包的通信
在通信网络仿真中，数据包是仿真的基础。
OPNET通过“simple_source”生成数据包。
通过“simple_source”，可以定义包的产生和结束时间、密度分布函数、包的大小和格式等。
OPNET的数据包的生成机制如图2所示，“ss_packet_generate()”
函数负责生成数据包，而两个数据包生成时间的间隔由核心函数“op_dist_outcome()”按一定的概率密度函数计算得出。
常见的概率密度分布有：标准分布、指数分布、伽玛分布、正态分布等。
本文就是利用数据包的产生作为中断事件，通过研究数据包产生的时间间隔的概率密度，分析网络仿真中的离散事件的规律。
产生的数据包默认只在同一节点模型内通过“PacketStream”进行传输，如果需要数据包通过链路传输到其它的节点，可以通过点对点收/发信机、总线收/发信机和无线收/发信机进行不同节点的数据包的收发。
1.3 概率密度函数
仿真系统的离散事件的发生规律是研究网络仿真的理论基础。
正态分布是其中最重要的一种。
凡是随机现象是多种偶然事件因素共同作用的总和，各偶然因素所起的作用势均力敌，没有哪个能起主导作用。
符合这种随机现象的概率模型大都是正态模型。
本文选取标准正态分布作为生成中断事件的概率密度分布函数，为对比仿真结果，选择标准均匀分布作为对比概率分布函数。
两者的理论概论密度分布曲线图如图3所示。
2 仿真模型的建立
2.1 节点模型
节点是网络模型的“细胞”，终端接入设备、防火墙、交换
机、FTP服务器等网络中的设备或资源都被抽象成节点，一个节点通常由多个模块组成，其行为由其使用的不同模块决定，每个模块完成一部分节点行为，如数据的产生、传输、处理。
通过Node Editor进行编辑。
本文创建如图4所示的节点模型。
Src模块按一定密度分布函数生成数据包。
Count模块的统计接收到的数据包，进行数据包的计数，并生成统计用数据。
2.2 数据包统计进程模型
作为OPNET Modeler三层建模机制的最底层，进程模型是实施各种算法的载体。
主要用来刻画节点模型中处理器及队列模型的行为。
用来模拟大多数软件或者硬件系统，包括：通信协议、算法、排队策略、共享资源、操作系统、特殊的业务源等并通过Process Editor进行编辑。
如图5所示，Count模块主要由init、idle、arrival三个状态组成。
Arrival代表数据包到达后的状态，在该状态中，每接收到一个数据包，将数据包和变量加一，并将接收到的数据包销毁。
3 仿真结果分析
3.1 中断事件发生时间规律分析
将仿真获得的样本值按照从大到小的顺序排列，如表1所
示。
选取组数l=10。
由：d i=(b-a)/l(100-0)/10=10
根据计算得出的组距，将数据分组并整理列表，如表2所示。
根据表2分组频率分布表，画出频率直方图,如图6所示。
通过观察图6所示的离散事件发生时刻的概率密度曲线走向，可以推测中断事件（产生数据包）的发生概率符合正态分布。
3.2 中断事件产生概率对仿真结果的影响
如图7所示，直线是中断事件按照标准均匀分布发生时的仿真结果，曲线是中断事件按照标准正态分布发生时的仿真结果。
通过对比分析，可以看出不同概率分布产生的不同离散事件，对网络仿真的结果有着显著的影响，特别是网络规模比较大的情况。
4 结束语
本文利用OPNET创建了网络模型，着重分析了模型中的离散事件的产生机制、调用处理机制。
回归分析标准正态离散事件产生的数据，验证研究OPNET中离散事件中概率密度函数有效性，通过进一步建立符合标准均匀分布的网络模型，在相同网络
参数设置下，分别运行仿真模型，研究其对最终网络的影响规律，通过实验研究不同的概率离散事件，对模型网络的仿真结果有着明显的影响。
在实际建立模型时，选择合适的离散概率函数是仿真模型的有效运行的基础。
参考文献：
［1］贺大愚,孙国基.系统仿真（修订本）［M］.西安：西安交通大学出版社，2008.
［2］施雨,李耀武.概率论与数理统计应用［M］.西安：西安交通大学出版社，2005.
［3］杨振明.概率论［M］.北京：科学技术出版社.2004.
［4］陈敏.OPNET网络仿真［M］.北京：清华大学出版社，2005.
［5］王文博,张金文.OPNET Modeler与网络仿真［M］.北京：人民邮电出版社，2006.
［6］李笑歌,宇伟,高尚伟.基于OPNET软件的数据网络建模与仿真研［J］.系统仿真学报,2006(9).
［7］伍俊洪，杨洋，李惠杰，等.网络仿真方法和OPNET 仿真技术［J］.计算机工程,2004(5).
［8］赵其刚,李群湛,彭虎.基于预测的区分业务模型与仿真分析［J］.系统仿真学报，2006(2).
［9］石怀伟,王华,张念军,等.OPNET网络仿真技术及其应
用分析［J］.计算机工程与设计,2006(17).
Mechanism for Generating Discrete Events in Network Simulation Based on OPNET
Abstract:The mechanism of generating discrete events is the basic rule for researching network simulation.Based the network model which created by OPNET.Study the mechanism with standard normal distribution.From the simulation result,verify the mechanism of generating discrete events in OPNET.
Key Words:Network Simulation;OPNET;Discrete Events;Normal Distribution。
