第1篇一、工程概况井巷工程是指为满足矿井生产、运输、通风、排水等需要，对矿井内部进行的巷道、硐室、井筒等工程的设计与施工。
本文以某矿井井巷工程为例，阐述其施工设计。
二、施工设计原则1. 安全第一：确保施工过程中人员安全，预防事故发生。
2. 经济合理：在保证工程质量的前提下，降低施工成本。
3. 高效施工：合理安排施工进度，提高施工效率。
4. 环境保护：保护施工区域生态环境，减少施工对环境的影响。
三、施工设计内容1. 巷道设计（1）断面设计：根据矿井生产需要、围岩性质和施工条件，确定巷道断面形状、尺寸和支护结构。
（2）巷道布置：根据矿井总体布局，合理规划巷道走向，确保运输、通风、排水等系统的畅通。
2. 井筒设计（1）井筒直径：根据井筒用途和设备安装要求，确定井筒直径。
（2）井筒深度：根据矿井开采深度和地质条件，确定井筒深度。
（3）井筒支护：根据井筒围岩性质，选择合适的支护形式，确保井筒稳定。
3. 支护设计（1）支护材料：根据巷道围岩性质和支护要求，选择合适的支护材料。
（2）支护结构：根据支护材料，设计支护结构，确保支护效果。
4. 通风设计（1）通风方式：根据矿井生产规模和地质条件，选择合适的通风方式。
（2）通风系统：合理布置通风系统，确保矿井通风良好。
5. 排水设计（1）排水方式：根据矿井地质条件和排水要求，选择合适的排水方式。
（2）排水系统：合理布置排水系统，确保矿井排水顺畅。
四、施工设计注意事项1. 严格执行设计规范和施工标准，确保工程质量。
2. 合理安排施工进度，确保工程按时完成。
3. 加强施工现场管理，确保施工安全。
4. 重视环境保护，减少施工对环境的影响。
5. 加强施工过程中的技术指导，提高施工质量。
总之，井巷工程施工设计是矿井建设的重要环节。
在施工设计过程中，要充分考虑工程实际情况，确保工程质量和安全，为矿井生产创造良好的条件。
第2篇一、工程概况井巷工程主要包括平巷、竖井、斜井、硐室等，其施工设计需充分考虑地质条件、工程规模、施工工艺等因素。
第1篇一、项目概述井巷工程是矿井建设的重要组成部分，其施工质量直接影响到矿井的生产安全和经济效益。
本工程以某矿井井巷工程为例，对该项目的施工组织进行详细阐述。
二、施工组织设计1. 施工队伍根据工程规模和复杂程度，组建一支具有丰富经验的施工队伍。
施工队伍应包括施工项目经理、技术负责人、安全员、质量员、施工员等。
施工人员需具备相关资质，确保施工质量和安全。
2. 施工方案（1）施工顺序：先进行井筒施工，再进行平巷、斜井等辅助巷道的施工。
（2）施工方法：采用钻眼爆破法进行岩石掘进，采用锚杆、喷射混凝土等支护方式。
（3）施工设备：选用先进的钻眼设备、爆破设备、运输设备、支护设备等。
3. 施工进度安排根据工程规模和施工条件，制定合理的施工进度计划。
施工进度计划应包括各分项工程的开工时间、完工时间、施工周期等。
4. 施工质量保证措施（1）加强施工人员培训，提高施工人员素质。
（2）严格执行施工规范和操作规程，确保施工质量。
（3）加强施工现场管理，确保施工过程中的安全、文明施工。
（4）加强施工过程中的质量检查，发现问题及时整改。
5. 施工安全保证措施（1）加强安全教育培训，提高施工人员安全意识。
（2）严格执行安全操作规程，确保施工过程中的安全。
（3）加强施工现场安全检查，及时发现并消除安全隐患。
（4）配备必要的安全防护设施，确保施工人员安全。
三、施工组织管理1. 施工项目管理（1）建立健全施工项目管理制度，明确各部门职责。
（2）加强施工过程中的沟通与协调，确保施工顺利进行。
（3）定期召开施工项目会议，及时解决施工过程中遇到的问题。
2. 施工人员管理（1）加强施工人员培训，提高施工人员素质。
（2）合理配置施工人员，确保施工人员满足施工需求。
（3）关心施工人员生活，提高施工人员工作积极性。
3. 施工材料管理（1）建立健全材料管理制度，确保材料质量。
（2）合理采购、存储和使用施工材料，降低成本。
（3）加强材料管理，确保材料供应及时。
井巷工程施工设计一、工程概况本井巷工程位于某矿区，主要包括主副井、井底车场、主要运输大巷、采区上下山、采区平巷、采区切眼、风井和回风大巷等。
工程设计遵循矿井生产需要、服务年限和围岩性质，按照设计规范要求，经济合理地确定井巷的断面形状、尺寸和支护结构等。
二、施工方法及工艺1. 钻眼爆破法根据工程岩性条件，采用光面爆破法施工。
钻眼采用YTP26型气腿式凿岩机，主要爆破器材选用电雷管及导爆管雷管，采用2#岩石乳化炸药32mm。
爆破参数根据开挖断面面积大小及岩性条件，由爆破设计手册查表取炮孔直径40mm、炸药单耗q2.1Kg/m3、炮孔利用率取0.9、平均装药系数取0.6。
2. 掏槽孔施工本次爆破采用直孔桶形掏槽，掏槽孔6个，其中空孔3个。
具体参数如下：孔径：40mm孔深：L2.3m孔数量：3个空孔：直径40mm，数量3个，孔深2.5m。
装药系数：0.8单孔装药量：1.8Kg（9卷）堵塞长度：0.4m3. 巷道断面形状及尺寸根据巷道用途和服务年限，选择巷道断面形状为直墙拱形（如三心拱形、半圆拱形、圆弧拱形）或矩形。
巷道断面尺寸根据设计规范要求，计算得出净断面尺寸和设计掘进断面尺寸。
4. 支护设计支护设计根据围岩性质和稳定性，选择合适的支护结构。
常用的支护结构包括锚喷支护、砌碹支护和棚式支护等。
支护参数根据围岩条件，通过计算确定。
5. 施工组织管理井巷工程施工组织管理包括施工方案编制、施工进度计划、人员组织、材料供应、质量控制、安全管理和环境保护等方面。
施工前应编制详细的施工组织设计，明确施工顺序、施工方法、质量标准和安全措施。
施工过程中，应严格按照施工组织设计进行作业，确保工程质量和安全。
三、施工设备及材料1. 施工设备根据工程需要，配备相应的施工设备，包括钻眼机具、爆破器材、挖掘机、装载机、运输车辆、支护施工设备等。
2. 材料供应根据施工进度计划，提前组织材料供应，确保材料质量合格、供应及时。
主要材料包括炸药、雷管、导爆管、钢筋、水泥、砂浆等。

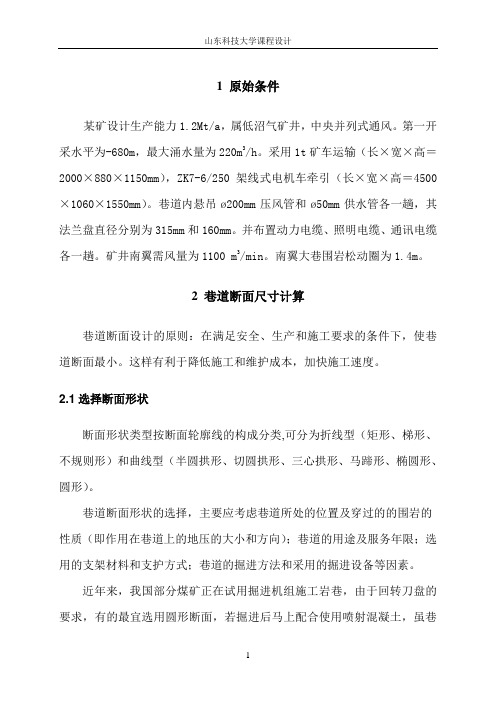

1 原始条件某矿设计生产能力1.2Mt/a，属低沼气矿井，中央并列式通风。
第一开采水平为-680m，最大涌水量为220m3/h。
采用1t矿车运输（长×宽×高＝2000×880×1150mm），ZK7-6/250架线式电机车牵引（长×宽×高＝4500×1060×1550mm）。
巷道内悬吊ø200mm压风管和ø50mm供水管各一趟，其法兰盘直径分别为315mm和160mm。
并布置动力电缆、照明电缆、通讯电缆各一趟。
矿井南翼需风量为1100 m3/min。
南翼大巷围岩松动圈为1.4m。
2 巷道断面尺寸计算巷道断面设计的原则：在满足安全、生产和施工要求的条件下，使巷道断面最小。
这样有利于降低施工和维护成本，加快施工速度。
2.1选择断面形状断面形状类型按断面轮廓线的构成分类,可分为折线型（矩形、梯形、不规则形）和曲线型（半圆拱形、切圆拱形、三心拱形、马蹄形、椭圆形、圆形）。
巷道断面形状的选择，主要应考虑巷道所处的位置及穿过的的围岩的性质（即作用在巷道上的地压的大小和方向）；巷道的用途及服务年限；选用的支架材料和支护方式；巷道的掘进方法和采用的掘进设备等因素。
近年来，我国部分煤矿正在试用掘进机组施工岩巷，由于回转刀盘的要求，有的最宜选用圆形断面，若掘进后马上配合使用喷射混凝土，虽巷道断面利用率差，但也是合理的。
因之随着掘进工艺的改进和支护技术的更新，巷道断面形状的适应性也在不断变化。
[1]图2—1 巷道断面形状a-矩形；b-梯形；c-不规则形；d-半圆拱形；e-圆弧拱；f-三心拱形；g-马蹄形；h-椭圆形；i-圆形2.2确定断面净尺寸主要运输巷道断面尺寸确定的原则是：①保证运输设备在巷道内畅通无阻；（最宽设备为电机车）②满足《煤矿安全规程》规定的通风、行人及安全间隙的要求；③合理布置各种管、缆。
[2]2.2.1巷道断面净宽B的确定巷道的为直墙半圆拱形，巷道断面净宽B的确定为t c A a B +++=12=0.5+1.06+1.0+0.24=3.86mB ——拱形巷道断面净宽，指直墙内侧的水平距离，m ；a ——非人行道侧的宽度，《煤矿安全规程》规定，m a 3.0≥;当巷道内安设 胶带机运输机时m a 5.0≥；矿井是现代化运输巷取a=0.5m 。
