无线调车灯显设备的使用和显示规定

数字无线调车灯显设备用户手册(2011版北京中瑞特科技有限公司China Radio Telecommunication Science and Technology Co.,Ltd. 2011年 7月目录第一章系统介绍一、系统构成二、主要设备各部分图解说明第二章系统设备安装及使用一、系统设备安装条件二、固定设备(区长台的安装三、区长台的使用四、便携手台参数设置五、车载设备(机控器的安装及使用第三章数字无线调车灯显设备系统使用一、调车员手持台的使用二、制动员手持台的使用三、平面无线调车系统领车功能的使用四、内置录音及调车数据下载五、调车单传输管理系统的使用六、手持台电子调车单的使用七、车载台电子调车单的使用附录一:无线调车系统指令表附录二:安装工具和材料第一章系统介绍数字无线调车灯显设备是北京中瑞特通讯科技有限公司 (以下简称中瑞特科技研制的模拟调车灯显设备的换代产品, 用于铁路现场平面调车业务。

系统具备的主要功能特点有:1满足《铁路平面无线调车设备技术条件》 TB/T 2834-2002规定的技术要求;2实现调车信令强插;3节省频率资源;4系统功能具备更强的拓展性;5具有更强的抗外界干扰能力;6更好的安全防护性;7可实现调车作业通知单电子化。

一、系统构成整个系统主要由机车设备、固定设备、便携设备三大部分组成。

三部分的组成分述如下:机车设备:以车载台(又称机控器为核心,完成调车指令的识别、显示、回示。

附属设备有手咪。

便携设备 :调车员、制动员调车专用手持电台,有带显示屏(P8800D 和不带显示屏(P8800两种型号。

主要用于调车人员向车载台发送指令, 以指挥机车作业, 还可以与司机及调车组人员之间进行通话。

固定设备 :以固定台(又称区长台为核心,完成调车区长与调车组之间的联络通信。

图 1:平面无线调车系统构成示意图二、主要设备各部分图解说明图 2-1: 车载台前面板车载台前面板各部分说明:1、内置麦克风2、电源灯 (电量不足时闪烁3、红一灯4、绿灯5、黄灯6、红二灯7、手咪接口8、内置电台写频接口 9、内置扬声器 10、区域切换按键11、应急通话键 12、折叠手提把手 13、肩带扣环14.音量旋钮 15.信道选择旋钮 16.天线接口数字无线调车灯显设备用户手册图 2-2:车载台后面板车载台后面板各部分说明:1、外接灯显接口2、与机车运行监控记录器连接输出接口3、综合接口4、电源开关5、USB 接口(下载时插入专用 U 盘6、电池数字无线调车灯显设备用户手册调单车载台各部分说明:1、录音指示灯2、内置 PTT3、喇叭4、电源指示灯5、天线(可更换6、信道旋钮7、手咪接口8、综合接口9、USB 接口 10、红一灯 11、绿灯 12、黄灯 13、红二灯14.电源模块开关 15.数据线接口 16.显示屏P8800手持电台前面板各部分说明:1. 电源 /音量开关2. 信道旋钮3. 本机天线4. 本机 PTT 按键5. 麦克风窗口6. 内置扬声器窗口7. 红色按键8. 绿色按键9. 黄色按键 10. 本机型号标识图 3-1: P8800手持电台P8800d 手持电台前面板各部分说明:1. 电源 /音量开关2. 信道旋钮3. 本机天线4. 显示屏5. 红色按键6. 绿色按键7.黄色按键8. 本机型号标识9. 内置扬声器窗口10. 麦克风窗口 11. 界面切换按键12. 本机 PTT 按键 13.上翻页按键 14.下翻页按键图 3-2: P8800d手持电台图 4-1:固定台前面板固定台前面板各部分说明:1.内置电台电源开关2.音量调节旋钮3.手咪接口4.收发指示灯5.呼叫状态指示灯6.呼叫成功状态指示灯7.信道状态显示 8信道+ 9信道- 10.功能键 1 11.功能键 2 12.电台内置扬声器图 4-2:固定台后面板固定台后面板各部分说明:1.交流 220V 电源插座(内置 2A/250V保险管2.交流 220V 电源开关3.PC接口4.综合接口5.外接天线接口6.编程接口第二章系统设备安装及使用一、系统设备安装条件1.安装前的准备工程技术人员与现场负责人进行沟通,确定设备的安装计划,与各部门协调好工作,尽量减少对正常调车作业的影响。

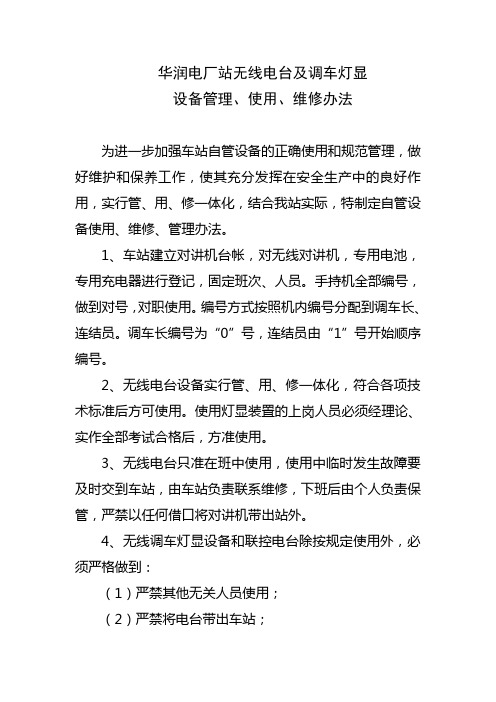

华润电厂站无线电台及调车灯显设备管理、使用、维修办法为进一步加强车站自管设备的正确使用和规范管理，做好维护和保养工作，使其充分发挥在安全生产中的良好作用，实行管、用、修一体化，结合我站实际，特制定自管设备使用、维修、管理办法。

1、车站建立对讲机台帐，对无线对讲机，专用电池，专用充电器进行登记，固定班次、人员。

手持机全部编号，做到对号，对职使用。

编号方式按照机内编号分配到调车长、连结员。

调车长编号为“0”号，连结员由“1”号开始顺序编号。

2、无线电台设备实行管、用、修一体化，符合各项技术标准后方可使用。

使用灯显装置的上岗人员必须经理论、实作全部考试合格后，方准使用。

3、无线电台只准在班中使用，使用中临时发生故障要及时交到车站，由车站负责联系维修，下班后由个人负责保管，严禁以任何借口将对讲机带出站外。

4、无线调车灯显设备和联控电台除按规定使用外，必须严格做到：（1）严禁其他无关人员使用；（2）严禁将电台带出车站；（3）严禁私自改变电台频率；（4）严禁发出与工作无关的语言；（5）严禁调车长向连结员放权；（6）严格执行交接制度。

5、无线调车灯显设备在使用过程中，临时发生故障时，改用手信号调车作业。

参加作业人员要严格执行调车手信号显示规定，正确及时地显示信号。

6、使用人员在接班后，必须认真检查设备状况并进行试验。

使用无线调车灯显电台调车时，每批作业开始前都必须认真进行试机，由调车长将所有参加作业人员的电台逐一呼叫出来，进行灯显和通话试验，机控器由调车长按规定程序按压每个按钮进行试机，并听取语音回示，经双方确认良好后，方准开始作业。

7、使用无线调车灯显电台调车时，各项指令必须按压正确，用语标准，防止错按、误按，对不使用标准用语、错误使用按钮者，均按违章处理。

8、对交接使用的无线调车灯显设备和联控电台要严格执行交接制度，在交班簿内认真登记、填写清楚，特别是设备损坏时，交接人员必须写明原因，便于查找责任者。

9、车站对损坏、丢失设备的责任者认真进行分析，查清原因，书面处理意见报段安调科。

车务段无线调车灯显设备使用、管理、维修办法车务段无线调车灯显设备使用、管理、维修办法第一章总则第一条为进一步强化无线调车灯显设备的管理工作，规范我段无线调车灯显设备管理、使用及维修工作,保证运输安全生产，根据铁路总公司《无线调车灯显设备管理、使用及维修办法》、《铁路无线调车灯显设备》、《铁路无线调车灯显信息管理设备》以及集团公司《无线调车灯显设备管理、使用及维修办法》等文件要求，特制定本办法。

第二条无线调车灯显设备（简称调车灯显，下同）是铁路调车作业的基本生产工具，是铁路行车安全的重要技术装备。

主要用于调车作业人员传递调车信令及相互联系通信等，是调车作业必备生产工具。

使用调车灯显进行调车作业对于保证行车作业及人身安全、提高调车效率、减轻劳动强度有着重要作用。

第三条调车灯显由调车机车控制器、调车区长台、调车手持台和附属设备组成。

调车机车控制器（简称机控器，下同）分为固定式和便携式。

固定式机控器（简称固定机控器，下同）由主机、司机话盒、显示灯、扬声器、天线及馈线等组成；便携式机控器（简称便携机控器，下同）由主机、电池、司机话盒、天线和列车运行监控装置（LKJ）连接线（简称运监连接线，下同）组成。

机车监控装置与调车灯显的分界为调车接口盒插座。

机控器与调车接口盒的连接线由车务部门负责，调车接口盒及其与机车监控装置的连接线由电务部门负责。

原则上专调机车的调车接口盒安装在机车机械室，并在专调机车司机操纵端加装调车接口盒；其余机车的调车接口盒安装在司机操纵台。

调车区长台（简称区长台，下同）由主机、话盒、天线及馈线等组成。

调车手持台（简称手持台，下同）可分为调车长手持台和连结、制动员手持台，由主机、天线和电池组成。

附属设备主要包括数字电台调单传输系统，调车灯显、计划记录传输系统，无线调车灯显信息管理设备，尽头线安全防护装置，数字无线防溜巡检设备，无线简易紧急制动阀，调车灯显中继器、充电器、皮套等。

第二章调车灯显使用第四条使用调车灯显设备的人员必须严格遵守《中华人民共和国无线电管理条例》，严格执行《技规》、《行规》、《铁路调车作业标准》、集团公司《无线灯显调车设备管理、使用、维修办法》文件的有关规定，并按照设备使用说明书和使用手册进行操作。

无线调车灯显设备的使用和显示规定无线调车灯显设备的使用和显示规定一、使用无线调车灯显设备一般规定1．使用无线调车灯显设备调车,车站应会同有关单位制订无线电台使用办法,并按规定的频率,电台编号固定使用;如果电台频率或编号不固定,必然出现混乱,容易发生误听,误传,直接危及调车作业安全;无线调车灯显设备的显示方式须符合有关要求; 2．注意保管,严格交接手续;无线电台在调车作业中是一项较先进的通讯工具,使用方便,但易碰摔,稍不注意,造成损坏,影响使用;因此,使用人员必须爱护,注意保管;固定调机接班后、本务机作业前,以调车指挥人为主,向电台使用人员逐个呼叫发讯,经对方通话和色灯显示试验良好后方可使用;调车作业中不准更换电台,确需更换时,必须停车并重新试验; 3．使用无线调车灯显设备有人员,除调车长、司机直接发出和接受调车指令及进行联系外,其他人员应直呼姓名或每班按人逐一编号;就是说,调车长、司机可以直接发出和接受调车指令,其他人员要使用电台通话前,首先呼出自己的姓名或编号,不然那么多参加调车人员谁在讲话,对方不知道,贻误工作; 4．无线调车灯显设备正常使用时停用手信号,对灯显以外的作业指令采用通话方式;使用无线电台通话时,要认真听取对方复诵,或听取“×××明白”的答复;调车人员进入机车或车辆之间的线路内作业时,应先向调车长报告,并显示“紧急停车”信号;作业完毕后向调车指挥人报告并显示“解锁”信号; 5．调车长发出通话或发射信号时,其他人员不得随意用通话或信号中断;也就是不要打断调车长的话,应认真收令;但使用电台人员在发现危及人身和行车安全时,随时都有权发出停车信号或用语,停车后要立即报告原因;同时,除调车长外,其他任何人都无权发出指挥机车运行的信号或用语,即贯彻单一指挥的原则;6．使用无线调车灯显设备调车,必须正确及时,音响分明,用语标准,吐字清晰,信号准确,不得用无线电台讲与工作无关的事情,严禁谈及有关军运、特运等事项;二、无线调车灯显设备显示规定用无线调车灯显设备指挥调车作业时,由调车长发送红、绿、黄色的无线电信号,同时在机车无线电台的信号显示器上反映相同的色灯信号,并发出语音提示,在值班室监听台及制动员操纵盒上也发出相应的语音提示;遇特殊情况,制动员可发送红色信号红色信号冲掉调车长的黄、绿信号,司机接收到信号反映立即停车; 无线调车灯显设备的信号显示方式及执行要求规定如下：一个红色灯光——停车信号；一个绿色灯光——推进信号；绿色灯光闪数次后熄灭——起动信号；绿、红色灯光交替后绿色灯光长亮——连结信号；绿、黄色灯光交替后绿色灯光长亮——溜放信号；黄色灯光闪后绿色灯光长亮——减速信号；黄色灯光长亮——十、五、三车距离信号1十车距离信号加辅助语音提示；2五车距离信号加辅助语音提示；3三车距离信号加辅助语音提示; 两个红色灯光——紧急停车信号；两个红色灯光后熄灭一个红色灯光——解锁信号; 其他调车信号及联系均通过通话对讲联系;通话标准用语由各企业自定;。

GTXJ2015设备技术规格书：TYGS-104 平面无线调车灯显设备技术规格书
一、设备使用的地点
车站及机车
二、设备名称及数量
品名型号规格单位数量备注
机车台数字机控器台 2 含电源天线（模拟台数字台互通互联）
便携式机控器数字机控器部 1 每台配2块电池、1个单路充电器、1个皮套区长台数字区长台台 3 每台含话盒、不少于15米天线、安装支托架调车电台摩托罗拉部10 每台配2块电池、1个单路充电器、1个皮套通用电台摩托罗拉部8 每台配2块电池、1个单路充电器、1个皮套
三、技术要求
1.通过铁道部技术审查的数字无线调车灯显设备。

2.符合TB/T2834—2002号《铁路平面无线调车设备技术条件》。

3.为便于现场使用，设备数字电台、机控器要实现互联互通。

4.数字电台采用DMR制式，具有调车指令强插功能。

5.机控器具有记录调车指令及通话功能，有效录音时间大于二十四小时。

四、供货范围
平面无线调车灯显设备整套。

五、设计、制造和检验标准
设备必须是制造商原装，符合国家及该产品的出厂标准。

六、质保期
一年内免费售后服务更换配件，所有费用供货方承担。

编制：机电技术负责人：机电负责人:
机电管理部：
- 1 -。

车务段无线调车灯显设备使用、管理、维修办法第一章总则第一条为进一步强化无线调车灯显设备的管理工作，规范我段无线调车灯显设备管理、使用及维修工作,保证运输安全生产，根据铁路总公司《无线调车灯显设备管理、使用及维修办法》、《铁路无线调车灯显设备》、《铁路无线调车灯显信息管理设备》以及集团公司《无线调车灯显设备管理、使用及维修办法》等文件要求，特制定本办法。

第二条无线调车灯显设备（简称调车灯显，下同）是铁路调车作业的基本生产工具，是铁路行车安全的重要技术装备。

主要用于调车作业人员传递调车信令及相互联系通信等，是调车作业必备生产工具。

使用调车灯显进行调车作业对于保证行车作业及人身安全、提高调车效率、减轻劳动强度有着重要作用。

第三条调车灯显由调车机车控制器、调车区长台、调车手持台和附属设备组成。

调车机车控制器（简称机控器，下同）分为固定式和便携式。

固定式机控器（简称固定机控器，下同）由主机、司机话盒、显示灯、扬声器、天线及馈线等组成；便携式机控器（简称便携机控器，下同）由主机、电池、司机话盒、天线和列车运行监控装置（LKJ）连接线（简称运监连接线，下同）组成。

机车监控装置与调车灯显的分界为调车接口盒插座。

机控器与调车接口盒的连接线由车务部门负责，调车接口盒及其与机车监控装置的连接线由电务部门负责。

原则上专调机车的调车接口盒安装在机车机械室，并在专调机车司机操纵端加装调车接口盒；其余机车的调车接口盒安装在司机操纵台。

调车区长台（简称区长台，下同）由主机、话盒、天线及馈线等组成。

调车手持台（简称手持台，下同）可分为调车长手持台和连结、制动员手持台，由主机、天线和电池组成。

附属设备主要包括数字电台调单传输系统，调车灯显、计划记录传输系统，无线调车灯显信息管理设备，尽头线安全防护装置，数字无线防溜巡检设备，无线简易紧急制动阀，调车灯显中继器、充电器、皮套等。

第二章调车灯显使用第四条使用调车灯显设备的人员必须严格遵守《中华人民共和国无线电管理条例》，严格执行《技规》、《行规》、《铁路调车作业标准》、集团公司《无线灯显调车设备管理、使用、维修办法》文件的有关规定，并按照设备使用说明书和使用手册进行操作。

无线调车灯显设备的使用和显示规定无线灯显示设备的使用和显示规定如果无线电台的频率或数量不固定，就会不可避免地出现混乱，容易出现误听误发，直接危及调车作业的安全。

无线可调灯显示设备的显示方式应符合相关要求2。

注意保管和严格的交接程序无线电台是调车作业中的先进通信工具。

它使用方便，但容易触摸和掉落。

如果不注意，会造成损坏并影响使用。

因此，用户必须好好照顾它。

固定调度机接管后，服务机运行前，调车指挥员为主要负责人，负责向无线电台用户逐个呼叫和发送信息，只有在对方呼叫且颜色灯显示测试良好后才能使用。

调车作业期间不允许更换无线电台。

如果真的有必要更换，必须停止并重新测试。

3。

有人使用无线车灯显示设备。

除了调车指挥员和司机直接发送和接收调车指令并进行联系外，其他人员应直接或每班逐一点名。

也就是说，调车指挥员和司机可以直接发出和接受调车指令。

在其他人使用无线电台呼叫之前，他们必须先喊出自己的名字或号码。

否则，如果这么多调车人员正在谈话，对方不知道，从而耽误了他们的工作。

4。

当无线灯显示设备正常使用时，停止使用手动信号，并使用通信模式获取灯显示以外的操作指令。

当使用电台谈话时，仔细听对方的重复，或听“XX X明白”的回答调车人员进入机车或车辆之间的线路进行作业时，应首先向调车主管报告，并显示“紧急停车”信号。

运行后向调车指挥员报告并显示“解锁”信号5。

调车指挥员发出呼叫或信号时，其他人员不得随意中断呼叫或信号换句话说，不要打断调车指挥员，而是认真执行命令。

但是，使用无线电台的人员发现危及人身和行车安全时，有权随时发出停车信号或表情，停车后应立即报告原因。

同时，除调车指挥员外，其他任何人都无权发信号或用语言指挥机车运行，即实行单一指挥的原则。

6。

使用无线调光显示设备调车时，必须准确及时，声音清晰，术语规范，清晰度高，信号准确。

严禁利用广播电台谈论与工作无关的事情，严禁谈论与军事运输、特种运输等有关的事情。

2。

无线可调灯显示设备的显示规定，当使用无线可调灯显示设备指挥调车作业时，调车长应发送红、绿、黄三种无线电信号，同时机车无线电台的信号显示器应反映相同颜色的灯信号并发出语音提示，相应的语音提示也应在值班室监控站和系统动员控制箱上发出在特殊情况下，系统动员可以发出红色信号(红色信号冲掉分路开关的黄色和绿色信号)，司机收到信号后会立即停车。
