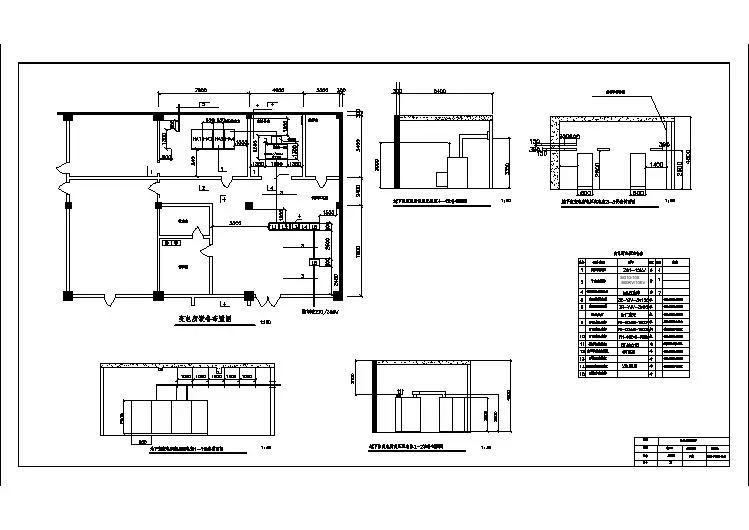

设备布置图

用来表达厂房建筑基本结构和设备在厂房内外布置情 况的视图。
2、尺寸和标注 与设备定位有关的建筑物的尺寸 平面图 标注 建筑物 与设备之间的定位尺寸 设备与设备之间 的定位尺寸
相对于基准面的 高度。
设备、管口及设备基础的标高 设备、管口及设备基础的标高 剖面图 标注 设备的名称和位号 建筑物轴线（承重墙、柱子） 建筑物轴线（承重墙、柱子）的编号
第二节
设备布置图
工艺过程中所确定的设备，必须根据工艺要求 合理地布置安装在厂房内。
设备布置平面图 设备布置立面图
设备布置图 设备布置
设备安装祥图 管口方位图 首页图
设备布置图的作用与内容
一、设备布置图的作用 表达设备与建筑物（承重墙、梁、柱等）设备 设备 表达设备与建筑物 和设备之间的相对位置、安装方位。 和设备之间的相对位置、安装方位。 设备布置图是施工、 设备布置图是施工、设备安装及绘制管路布 置图的重要依据，重要技术文件。 置图的重要依据，重要技术文件。 二、设备布置图内容 1、平面图和剖面图 平面图和剖面图
右上方， 3、安装方位标 ：右上方，确定设备安 装方位的 准。 N
0° N 0° 270° 270° 180° 180° 90° 90°
指北针
设备一览表： 4、 设备一览表： 号、
布置图中所有设备名称、 布置图中所有设备名称、 位
规格型号、数量及所在图号等。 规格型号、数量及所在图号等。 标题栏： 5、 标题栏： 图名、图号、比例、设计者等。 图名、图号、比例、设计者等。
当一台设备穿越几层建筑物（如塔、反合釜），在这几层 平面图上均要画出该设备的平面位置。
（2）建筑物及构件的图示方法 ）
设备布置图中只画厂房的空间大小、内部分隔及与设备定 位尺寸有关的基本结构（墙、柱、地面、地沟、地坑、平台、 设备基础、楼梯、吊梁、电动葫芦等），与设备定位尺寸关系 不大的附房、门窗等构件一般在设备平面图上画出它们的位置、 开启方向等，在立面剖视图上不表示。 承重墙、柱子用细点划线表示定位轴线； 建筑物及构件用细实线表示。
⑤
2500 B 2500 1000 A 卧式设备定位尺寸 B 3000 D
200
③
立式设备定位尺寸
⑤
③
D 1500 2000 2000
A
1000
泵、板式换热器定位尺寸
压缩机定位尺寸
（2）设备标高的标注 ） 设备基础面、中心线、管口等的高度用标高表示。 设备标高基准：厂房首层室内地面±0.00； 首层室内地面± 首层室内地面 标高单位：m，数值取至小数点后两位。
二、管口方位图
1、作用与内容 、 是制造设备时确定的各管口方位、管口与支座及地脚螺 栓等相对位置的图样； 是设备制造、安装时确定安装方位的依据。
2、 管口方位图画法 、 简化出一个能反映设备管口方位的视图（立式设备采用 俯视，卧式设备采用左视或右视）。 粗实线画出设备轮廓、管口、地脚螺栓孔，点划线画出各 管口的中心位置，顺时针标出各管口及有关零件的安装方位角。 各管口用英文大写字母按顺序编写管口号，标题栏中列出 管口表注写各管口的编号、公称直径、公称压力、连接标准、 连接面型及管口用途。 每个位号的设备绘制一张管口方位图。
二、 绘图方法与步骤 1、确定视图 、 2、选定比例与图幅 、 3、绘制设备布置平面图 、 ① 用细点划线画出建筑物定位轴线，用细实线画出厂 房平面图（墙、柱、门窗、楼梯）。注写定位轴线编号。 ② 用细点划线画出设备中心线，粗实线按比例画出设 备、支架、基 础、平台等基本轮廓。 同一位号多于三台设备，可画首尾两台 首尾两台，中间一台 首尾两台 用双点划线的方框表示 或用粗实线只画出基础。 ③ 标注：厂房的定位轴线间尺寸；设备基础的定形定位 尺寸。
（3）经济合理 在满足工艺、安全的前提下，应合理布置，减少投资。 如：塔、换热器、贮罐应布置在通道两侧，可利用通道作为 检修场地；管廊下方布置一排泵，泵后面做机动车通道等。 （4）便于安装、操作及检修 注意设备与建筑物、设备与设备间距离，应有足够的操 作空间、检修拆卸场地、通道。 （5）设备布置要整齐，协调。
设备布置图的绘制
一、绘制前准备
1 充分了解工艺过程的特点要求、厂房基本结构。 充分了解工艺过程的特点要求、厂房基本结构 依据：工艺施工流程图、 设备设计条件、厂房建筑图 等 原始资料。 2、考虑设备布置合理性 、 设备布置首先必须满足工艺要求、安全、经济合理、 方便、外观整齐。 （1）满足工艺要求 由工艺流程图中物料流动顺序确定设备平面位置；对特殊 要求的设备，必须满足工艺高度。 （2）安全生产要求 易燃易爆物料的设备要远离明火设备，高温管线要布置 在操作工不能触的地方或加保温，重的、震动大的设备布置 在底层。
1 2
N 0° ° 270° ° 180° ° 90° °
×
×
φ400 530
3
×
×
4 5 6 7
550
×
566
600
8
600
○
○
○
×
8 7 6 5 4 3 2 1序 号
2×φ18 4×φ18
2
设备安装祥图画法
支架、支座、操作平台等按视图标准绘制，螺栓、 螺母等采用简化画法。 图中设备属次要表达内容采用双点划线绘制部分轮廓。
设备外形轮廓、安装基础用粗实线绘制 粗实线绘制， 粗实线绘制 外形比较复杂 的设备可以只画基础外形 基础外形； 基础外形 同一位号多于三台设备，可画首尾两台 首尾两台，中间一台用双点划线的 首尾两台 方框表示 或只画出基础。 当某台设备有操作（维修）平台时，只画上层可见轮廓 可见轮廓， 可见轮廓 下层设备外形一般应用虚线或另画出局部平面图；
设备安装祥图及管口方位图
一、设备安装祥图 1、 设备安装祥图的作用与内容 、 表达安装、固定设备的支架（非定型）、支座、平台及附 属的钢梯、栈桥、传动等设备。在设备布置图中需要单独绘制 的图样，作为制造安装的依据。 (1) 一组视图 表示支架各组成部分的结构形状、装配关系、 支 架与设备的联接情况。 （2）尺寸标注 标明支架各组成部分的定形、定位尺寸与设 备安装有关的尺寸。 （3）安装方位标 ：与其它视图一致。 （4） 明细栏和标题栏
PI
225° ° 180° °
×××塔 管口方位图
质量 第张 共 张
设备布置图的阅读
主要搞清楚设备与建筑物、设备之间的定位；设备标高 主要搞清楚设备与建筑物、设备之间的定位； 问题。 问题。 一、明确视图关系 弄清布置图的数量，明确各张平面图、立面图的表达内容及 剖视位置。 二、看懂建筑结构 从平面图、立面图分析建筑物的层次、了解各层标高，每层 中楼板、墙、柱、梁、楼梯、门窗、及操作平台、坑、沟等结 构及位置，由定位轴线间距算出厂房大小。 三、分析设备位置 从设备一览表中了解设备种类、名称、位号和数量，再从 平面图、立面图中分析设备与建筑物、设备之间的相对位置及 设备标高。
4、绘制设备布置剖面图 、 剖面图应完整表达设备与厂房高度方向的关系，在表 达清楚的前提下，剖面图数量应尽可能少。 ① 用细实线画出厂房剖面图（不包括门窗等），标注定位轴 线编号。 ② 用粗实线按比例画出带管口的设备示意图（不可见部分省 略），标注设备名称、位号。 ③ 标注厂房地面标高；设备基础标高；管口标高；设备最高 点标高。厂房定位轴间尺寸。 5 绘制方位标 6 、制作设备一览表 7、填写标题栏；检查、校核、完成图样。 、填写标题栏；检查、校核、完成图样。
6000 4500
单位： 单位：mm
标高标注： 标高标注：标高符号采用细实线绘制的等腰直角三角 形，斜边放水平，直角顶点向下。 标高以米为位，标注到小数点后两位。基准面± 0.00 标高以米为位
6.20
标高符号 2 设备标注 不标注设备的定形尺寸，只标注设备之间及设备 与建筑物轴线的安装定位尺寸。 （1）设备定位尺寸 ）
立面图： 立面图： 表达设备沿高度方向的布置安装情况。 沿着建筑物垂直方向剖切得到的立面剖视图。 要求：在平面图上注明剖切位置，在立面图的下方注明 剖视名称。
规定：平面图、立面图中 设备不按剖视绘制。 设备不按剖视绘制。 规定：平面图、
设备、 4、设备、建筑物及构件的图示方法 (1)设备 (1)设备
2、图幅比例
设备布置图采用A1号图，一般不加长。 绘图比例：采用1：100 ， 1：50 ，1：200等。 分区绘制时,必须采用同一比例。
3、视图的配置 （平面图和立面剖视图。）
平面图 表达厂房某层上设备布置俯视图，厂房为多层时，按照不 同楼层分别绘制。 各层平面图以上一层楼板底面（水平剖切）向下俯视。 几层平面图可画在一张图纸上，但应从最底层开始，由下 向上由左到右排列，标明标高。如±0.00、 +7.00平面等。
0° ° 375° °
M A12 TE B顶 C底
N 0° °
45° °
270° ° 180° °
90° °
270° °
8—φ36 90° °
M 27×2 平面 温度计 25 JB/T81-94 平面 压力计 M 450 JB577-79 平面 人孔 C 32 JB/T81-94 平面 液体出 B 80 JB/T81-94 平面 气进 A12 32 JB/T81-94 平面 进料口 符号 公称尺寸 公压力连接标准接面 用途 比例 材料 TE PI 制图 设计 描图 审核
卧式设备：以设备中心线标高表示。 标高 立式设备 ：① 以支撑点标高表示。 反应釜、塔、立式罐也可用下封头焊缝标高。 ② 泵、压缩机以基础顶面（底板）标高表示。
3.80 3.60 3.50
中心标高：EL X.XX 支撑点标高: POS EL X.XX
（3） 设备名称位号标注 ） 设备图布置图上所有设备都要标注名称位号且与工 艺流程图的标注相同。 标注位置：通常标注在设备下方或设备图形内。
C
3000
. . .
