第9章 设备布置图PPT课件

第9章 设备布置图PPT课件
（二）平面图的尺寸标注
（1）一般情况下，建筑图的尺寸要注成封闭的。
上一内容 下一内容
回主目录
返回
2020/11/15
第九章 设备布置图
五、建筑图的尺寸标注 （二）平面图的尺寸标注
（1）一般情况下，建筑图的尺寸要注成封闭的。
① 最外层是外包尺寸，表明建筑物总长和总宽； ② 中间是定位轴线尺寸，表明开间和进深的大小； ③ 最里一道是表示门窗、孔洞等结构的详细尺寸，如标出设备定位及 预留孔洞的定位尺寸，只注数字不注尺寸单位。
（一）建筑物、构筑物的尺寸标注 1、标注内容
（1）厂房建筑物的长度、宽度总尺寸 （2）厂房建筑、构件的定位轴线间距尺寸
（3）为设备安装预留的孔洞以及沟、坑等定位尺寸 （4）地面、楼板、平台、屋面的主要高度尺寸及其他与设备 安装定位有关的建筑结构件的高度尺寸
上一内容 下一内容
回主目录
返回
2020/11/15
⑶ 一般情况下，每一层只画一个平面图。
⑷ 当一台设备穿越多层建、构筑物时，在每层平面上均需画 出设备的平面位置，并标注设备位号。
上一内容 下一内容
回主目录
返回
2020/11/15
第九章 设备布置图
三、设备布置图中建筑物及构件的表达
1、在设备布置图上需按相应建筑图纸所示的位置，在平面图和 剖面图上按比例和规定的图例画出门、窗、墙、柱、楼梯、楼板 和梁、操作及检修平台等建筑结构。
室内地面。
① 卧式容器和换热器、槽、罐一般以中心线标高表示(¢EL××××) ② 立式反应器、塔、板式换热器一般以支承点标高表示(POSEL××××) ③ 离心泵、压缩机、鼓风机、蒸汽透平机、离心机等以设备中心轴线标高 (¢EL××××)或表示底盘底面标高（即基础顶面标高POSEL××××）表示

设备布置图的视图表达、标注与绘制.pptx

设备布置图的视图表达、标注与绘制.pptx

二、设备布置图的视图表达
1）设备布置图应表达装置的界区范围及界区内 建筑的形式及结构
一般情况下，只画出厂房建筑的空间大小、内部分隔及与 设备安装定位有关的基本结构 。
与设备定位关系不大的门、窗等构件，一般只在平面图上 画出它们的位置、门的开启方向等，在立面剖视图上一般不予 表示。
设备布置图中的承重墙、柱等结构用细点画线画出其建筑 定位轴线，建筑物及其构件的轮廓用细实线绘出。
设备布置图中设备的类型和外形尺寸，可根据工艺专业提 供的设备数据表中给出的有关数据和尺寸来绘制。如果设备数 据表中未给出有关数据和尺寸的设备，应按实际外形简略画出。 设备的外形轮廓及其安装基础用粗实线绘制。
对于外形比较复杂的设备,可以只画出基础外形。
非定型设备可适当简化画出其外形，包括附属的操作台、 梯子和支架（注出支架图号）。
6）图名 标题栏中的图名一般写成“××××设备布置图”
7）编号 每张设备布置图均应单独编号。同一主项的设备布置
图不得采用一个号，并应加上第几张共几张的编号方法。
二、设备布置图的视图表达
2. 设备布置图的视图内容及表达方法
设备布置图一般只绘平面图。对于较复杂的装置或有多层建 、构筑物的装置，当平面图表示不清楚时，可绘制立面剖视图。
1. 设备布置图的一般规定
1） 分区
设备布置图一般按工艺主项绘制 当安装设备范围较大而其中需要布置的设备较多时，设 备布置图可以分成若干个小区绘制。各区的相对位置在装置总 图中表明，分区范围线用双点画线表示。
二、设备布置图的视图表达
2） 图幅 设备布置图一般采用A1图幅，不加长加宽。特殊情况也
可采用其他图幅。 有时在图纸内框的长边和短边的外侧，以3 mm长的粗线

设备布置图 PPT

设备布置图 PPT

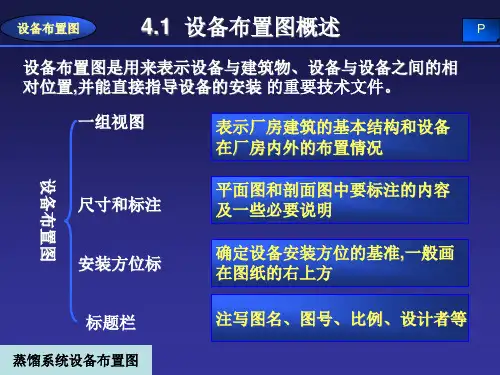

一组视图
表示厂房建筑的基本结构和设备 在厂房内外的布置情况
设 备 尺寸和标注 布 置 图 安装方位标
平面图和剖面图中要标注的内容 及一些必要说明
确定设备安装方位的基准,一般画 在图纸的右上方
标题栏
蒸馏系统设备布置图
注写图名、图号、比例、设计者等
大家好
2
设备布置图
4.2 设备布置图的视图表达
P
设备布置图应以管道及仪表流程图、土建图、设备表、设备 图、管道走向和管道图研究版及制造厂提供的有关产品资料为依 据绘制。绘制时，设备布置图的内容表达及画法应遵守化工设备 布置设计的有关规定HG20546-92。
一个设备穿过多层建、构筑物时，在每层平面上均需画出设 备的平面位置，并标注设备位号。各层平面图是以上一层的楼 板底面水平剖切的俯视图。
动设备可只画基础，表示出特征管口和驱动机的位置, 如下 图所示:
大家好
16
设备布置图
4.2 设备布置图的视图表达
P
大家好
17
设备布置图

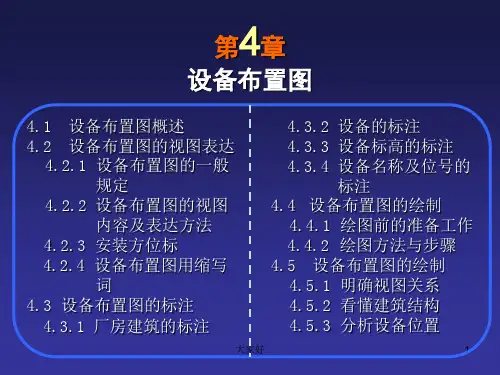

4.2 绘图前的准备工作 4.4.2 绘图方法与步骤 4.5 设备布置图的绘制 4.5.1 明确视图关系 4.5.2 看懂建筑结构 4.5.3 分析设备位置
大家好
1
设备布置图
4.1 设备布置图概述
P
设备布置图是用来表示设备与建筑物、设备与设备之间的相 对位置,并能直接指导设备的安装 的重要技术文件。
图幅大家格好式
4
设备布置图
4.2 设备布置图的视图表达
P
4.2.1.3 比例
绘图比例视装置的设备布置疏密情况（大小和规模）而定。 常采用1:100,也可采用1:200或1:50。
4.2.1.4 线宽

第4章设备布置图ppt课件

第4章设备布置图ppt课件
.
节目录 主菜单
4.2.1.3 房屋施工图的图示特点
1. 建筑施工图中的图样是依据正投影法原理绘制的。 2. 房屋的平、立、剖面图采用小比例绘制，对无法表
达清楚的部分，采用大比例绘制的建筑详图来进 行表达。 3. 房屋构、配件以及所使用的建筑材料均采用国标规 定的图例或代号来表示。 4. 为了使建筑施工图中的各图样重点突出、活泼美观， 采用了多种线型来绘制。
4.2 建筑制图简介
4.2.1 房屋建筑图基本知识 4.2.2 房屋建筑图施工图
.
节目录 主菜单
4.2 建筑制图简介
建造房屋，要经过设计和施工两个阶段。在设计阶 段，设计人员要把构思中的房屋造型和构造状况，通 过合理布置、计算及各工种之间的协调配合，绘制出 全套施工图.在施工阶段，施工人员按施工图中的要求 建造房屋。
规定主要承重构件，应绘制其定位轴线，并编注轴线 号。对非承重墙或次要承重构件，编写分轴线。
定位轴线用细点画线绘制，其端部绘制直径为 8mm 的细实线圆，在圆圈中书写轴线编号。
规定竖向轴线编号用阿拉伯数字、自左向右顺序编写； 横向轴线编号用拉丁字母（除I、O、Z）、自下而上顺序 编写。
分轴线的编号采用分数表示，分母表示前一轴线的编
.
节目录 主菜单
5. 设备施工图（简称：设施）
设备施工图包括建筑给排水施工图、采暖通风施工图、 电气照明施工图。
建筑给水排水施工图：主要表达给水、排水管道的 布置和设备安装。
采暖通风施工图：主要表达供暖、通风管道的布置 和设备的安装。
电气照明施工图：主要表达电气线路布置和接线原 理。
设备施工图是室内布置管道或线路,安装各种设备、 配件或器具的主要依据，也是编制工程预算的主要依据。

车间设备布置设计与布置原则PPT(28张)

车间设备布置设计与布置原则PPT(28张)

对设备布置设计的要求
一、主导风向对设备布置的要求 二、生产工艺对设备布置的要求（流程通畅，生产连
续正常）
①在布置设备时一定要满足工艺流程顺序，要保 证水平方向和垂直方向的连续性；
②凡属相同的几套设备或同类型的设备或操作性 质相似的有关设备，应尽可能布置在一起；
③设备布置时除了要考虑设备本身所占的地位外 必须有足够的操作、通行及检修需要的位置；
车间整体平面设计 1）直通管廊长条布置
车间整体平面设计 2）L形、T形管廊布置
厂房平面布置
化工厂房平面型式的选择原则： 在满足生产工艺要求下尽量力求简单，力 争美化，同时要按照建筑规范要求。
化工厂房平面型式： 一般有长方形、L型、T型和П 型。
厂房的柱网布置
一、柱网概念 柱子的纵向和横向定位轴线垂直相交，在平
4．熟悉本车间各种设备、设备的特点、要求及日后的安装、检修、 操作所需空间、位置。如根据设备的操作情况和工艺要求，决定 设备装置是否露天布置，是否需要检修场地，是否经常更换
5．了解与本车间工艺有关的配电、控制仪表等其它专业和办公、生 活设施方面的要求。
6．具有车间设备一览表和车间定员表。
车间布置设计的内容
为车间技术经济先进指标创造条件。 4．便于生产管理，安装、操作、检修方便。 5．要符合有关的布置规范和国家有关的法规，妥善处理
防火、防爆、防毒、防腐等问题，保证生产安全，还 要符合建筑规范和要求。人流货流尽量不要交错。 6．要考虑车间的发展和厂房的扩建。 7. 考虑地区的气象、地质、水文等条件。
车间布置设计的方法和步骤
•
5、心情就像衣服，脏了就拿去洗洗，晒晒，阳光自然就会蔓延开来。阳光那么好，何必自寻烦恼，过好每一个当下，一万个美丽的未来抵不过一个温暖的现在。

《设备布置图》课件

《设备布置图》课件

04
设备布置图的优化建议
优化设备布置图的布局
合理利用空间
在布局中应充分考虑空间利用率 ，合理安排设备的位置，避免空
间浪费。
层次分明
通过调整设备的排列顺序，使布 局更具层次感，便于观众理解。
突出重点
对于关键设备或主要流程线，应 采用明显的颜色或字体加以突出
，以引起观众的注意。
提高设备布置图的清晰度
性和效率。
管道与仪表流程图设计
03
设备布置图为管道与仪表流程图设计提供基础信息，确保工艺
流程的顺畅进行。
在设备维修中的应用
设备故障定位
通过设备布置图，快速定位故障 设备的位置，提高维修效率。
预防性维护
根据设备布置图，制定合理的预防 性维护计划，确保设备的正常运行 。
维修流程优化
设备布置图有助于优化维修流程， 合理安排维修人员的工作任务，提 高维修效率。
设备布置图需考虑安全与消防因素， 确保设备之间的安全距离和消防通道 的畅通。
物流优化
通过设备布置图，优化工厂内的物流 路线，减少物料搬运距离，降低生产 成本。
在工艺流程设计中的应用
工艺流程展示
01
设备布置图能够清晰地展示工艺流程中各设备的排列顺序和相
互关系。
工艺流程优化
02
根据设备布置图，对工艺流程进行优化，提高生产过程的连续
案例二：某工艺流程的设备布置图
总结词：简洁明了
详细描述：该案例以简洁的线条和图形展示了某工艺流程的设备布置图。通过清晰的标注和布局，使得工艺流程一目了然， 方便操作人员快速了解和掌握工艺流程。
案例三：某设备的维修保养流程图
总结词：详细全面
详细描述：该案例展示了某设备的维修保养流程图，涵盖了设备的拆卸、检查、维修和组装等各个环 节。通过流程图，可以清晰地了解设备的维修保养步骤和顺序，有助于提高维修保养效率和准确性。

精选设备布置图

精选设备布置图
采用其它单位标注尺寸时，应注明单位。
设备布置图
4.2 设备布置图的视图表达
P
4.2.1.6 图名 标题栏中的图名一般分成两行，上行写“××××设备
布置图”，下行写“EL×××.×××平面”或“×－×剖视” 等。
4.2.1.7 编号 每张设备布置图均应单独编号。同一主项的设备布置图
不得采用一个号，并应加上第几张共几张的编号方法。
标高以米为单位,数值取至小数点后三位，地面设计标高为 EL100.000 。
设备布置图
4.3 设备布置图的标注
P
卧式换热器、卧式罐槽:以中心线标高表示（￠EL××××）
立式换热器、板式换热器:以支承点标高表示(POS EL××××) 反应器、塔和立式罐槽:以支承点标高(POS EL××××)或 下封头切线焊缝标高表示
4.2.1 设备布置图一般规定
4.2.1.1 分区
设备布置图是按工艺主项绘制的,当装置界区范围较大而 其中需要布置的设备较多时,设备布置图可以分成若干个小区 绘制。各区的相对位置在装置总图中表明,分区范围线用双点 划线表示。
设备布置图 4.2 设备布置图的视图表达
P
4.2.1.2 图幅
设备布置图一般采用一号图，不加长加宽。特殊情况也可 采用其它图幅。图纸内框的长边和短边的外侧，以3mm长的粗 线划分等分，在长边等分的中点自标题栏侧起依次写A、B、C、 D……，在短边等分的中点自标题栏侧起依次写1、2、3、 4……。一号图长边分8等分，短边分6等分，二号图长边分6等 分，短边分4等分。如图所示：
心线为基准; 鼓风机、蒸汽透平以中心线和出口管中心线为基准; 压缩机标注建筑定位轴线与出口法兰中心线为定位尺寸,如图示:
设备布置图
4.3 设备布置图的标注

设备布置图的绘制与阅读PPT(22张)

设备布置图的绘制与阅读PPT(22张)
9
第三节 设备布置图的标注 标注厂房建筑物定位轴线编号、建筑物及其构 件尺寸、设备的位号、名称、定位尺寸。 一、设备的标注 1、尺寸标注:设备布置图中一般不标注设备的 定形尺寸,而只标注设备的定位尺寸。如设备与 设备之间,设备与建筑物之间的定位尺寸。 平面定位尺寸:用建筑物定位轴线作为尺寸基准 以此确定设备中心线或设备支座孔中心线距离 设备定位尺寸的标注原则: 卧式容器以中心线和靠近柱轴线一端支座为准
13
第四节 设备安装详图及管口方位图 一、设备安装详图 设备安装详图的画法与机械制图相近,主要表达 内容:支架、支座、操作平台按机械制图国家标 准绘制,螺栓、螺母采用简化画法。次要表达的 内容:设备、建筑物等用细实线或双点划线绘制 有关轮廓。设备安装详图的内容包括一组视图, 尺寸标注,零部件编号及明细表、标题栏。
3
设备布置图的内容 1、一组视图:表达厂房建筑的基本结构及设 备在其内外的布置情况。 2、尺寸标注:注写与设备布置有关的尺寸,及
建筑物定位轴线编号,设备的位号和名称。 3、安装方位标:表示安装方位基准的图标。 4、设备一览表:设备的位号和名称,技术规格
及有关参数列表说明。 5、标题栏:填写图名,图号,比例,设计者。 设备布置图是在简化了的厂房建筑图上加上了 设备布置的内容。
5
三、视图的配置 1、平面图:
平面图表达某层厂房上设备布置情况的水平 剖视图。当厂房为多层建筑时,应按楼层或不 同标高绘制平面图。平面图可以绘制在一张图 纸上,也可绘制在不同的张图纸上。在同一张 图纸上绘制几层平面图时,从底层平面开始由 下到上,由左到右排列。并在图的下方注明相 应的标高。各层平面图是上一层楼板底面水平 剖切的俯视图。
12
二、安装方位标 安装方位标也叫设计北向标志,是确定设备安 装方位的基准。一般将其画在图纸的右上方。 方位标的画法目前无统一规定。 三、设备一览表 设备布置图上应将设备的位号、名称、规格、 图号等在标题栏上方列表说明。当平面图绘在 几张图纸上时,该表附在标高为±0.000的平面 上图。也可以单独制表在文件中附出。

设备布置图CAD资料.ppt

设备布置图CAD资料.ppt
1. 设备布置图的一般规定
1） 分区
设备布置图一般按工艺主项绘制 当安装设备范围较大而其中需要布置的设备较多时，设 备布置图可以分成若干个小区绘制。各区的相对位置在装置总 图中表明，分区范围线用双点画线表示。
二、设备布置图的视图表达
2） 图幅 设备布置图一般采用A1图幅，不加长加宽。特殊情况也
可采用其他图幅。 有时在图纸内框的长边和短边的外侧，以3 mm长的粗线
平面图和剖视图可以绘制在同一张图上，也可以单独绘制。
平面图是表达厂房某层上设备布置情况的水平剖视图，它 还能表示出厂房建筑的方位、占地大小、分隔情况及与设备安 装、定位有关的建筑物、构筑物的结构形状和相对位置。
立面剖视图是假想用一平面将厂房建筑物沿垂直方向剖 开后投影得到的立面剖视图，用来表达设备沿高度方向的布置 安装情况。
设备布置图中设备的类型和外形尺寸，可根据工艺专业提 供的设备数据表中给出的有关数据和尺寸来绘制。如果设备数 据表中未给出有关数据和尺寸的设备，应按实际外形简略画出。 设备的外形轮廓及其安装基础用粗实线绘制。
对于外形比较复杂的设备,可以只画出基础外形。
非定型设备可适当简化画出其外形，包括附属的操作台、 梯子和支架（注出支架图号）。
方位标是用粗实线画出的直径为20 mm的圆和水平、垂直 两轴线构成，并分别注以0º、90 º、180 º、270 º等字样。一般 采用建筑北向（以“N ”表示）作为零度方向基准。该方位一 经确定，凡必须表示方位的图样均应统一。
二、设备布置图的视图表达
安装方位标的画法如图示
二、设备布置图的视图表达
原词 Absolute Atmosphere Battery Limit Building Bottom of Pipe Center to Center Center to End Center to Face Checkered Plate Center line Continued on Drawing Column

设备布置图概述.pptx

设备布置图概述.pptx
节目录 主菜单
二. 设备布置图的视图表达
设备布置图用缩写词
REF REV RPM S STD SUCT T TB. THK TOB TOP TOS VERT
参考文献 修订 转/分 南 标准 吸入口 吨 吊车梁 厚 梁顶面 管顶 架顶面或钢的顶面 垂直的、立式
Reference Revise Revolutions per Minute South Standard Suction Ton Trolley Beam Thick Top of Beam Top of Pipe Top of Support(steel) Vertical
动设备可只画基础，表示出特征管口和驱动机的位置, 如下 图所示。
节目录 主菜单
二. 设备布置图的视图表达
节目录 主菜单
二. 设备布置图的视图表达
节目录 主菜单
二. 设备布置图的视图表达
对于设备较多、分区较多的主项，此主项的设备布置图， 应在标题栏的正上方列一设备表，设备表如下图所示。
节目录 主菜单
节目录
主菜单
二. 设备布置图的视图表达
设备布置图用缩写词
COMPR CONTD DEPT DIA DISCH DWG E EL EQUIP EXCH FDN F-F FL
压缩机 续 部门、工段 直径 排出口 图纸 东 标高 设备、装备 换热器 基础 面至面 楼板
Compressor Continued Department Diameter Discharge Drawing East Elevation Equipment Exchanger Foundation Face to Face Floor
.
4500
④
节目录 主菜单

《设备布置图》课件

《设备布置图》课件
《设备布置图》PPT课件
设备布置图是展现工厂、仓库或其他场所设备布置组合关系的一种图解方法， 具有直观、明了、易懂的特点。
设备布置图是什么？
定义
设备布置图是对设备进行规划，绘制的一幅三维示意图，可以直观展示各个设备的位置、数 量和用途。
作用
通过设备布置图，可以直观了解设备之间的关系，提高生产效率，减少设备故障率，保证安 全生产。
通过设备布置图，展示了流通 仓库内的货物、设备的分布情 况，清晰明了，易于操作。
橱柜生产企业设备 布置图
通过设备布置图，展示了橱柜 生产企业内的设备分布情况， 减少了生产的时间成本，提高 生产效率。
设备布置图的优缺点
1
优点
可以直观展现设备之间的关系，简化了复杂的设备布置，提高了生产效率和安全性。
2
缺点
对于地形、气候等因素造成的影响，设备布置图无法准确反映，图例繁琐，易造成理 解上的困难。
设备布置图的种类
1
平面布置图
从平面上看设备的布局位置，具有布置简单、易于把控的特点。
2
立体布置图
在平面布置图的基础上，增加了设备的高度维度，更逼真地展示了设备的实际位 置。
3
动态布置图
通过电脑虚拟技术，制作出可以自由旋转、放大、缩小的设备布置图。
设备布置图的制作步骤
1 收集信息
2 确定设计方案
了解设备种类、数量、材料等，整理资料。
保证图表内外风格的一致性，便于查看、理解和比较，提高文档的可读性。
创新性和美Leabharlann 性通过创新思维和美观设计，使得图表不仅具备实用性，而且富有艺术性，符合人们审美观念， 提高文档的专业性和吸引力。
设备布置图案例分析
电子工厂设备布置图 流通仓库设备布置图

设备布置图的绘制与阅读PPT(22张)

设备布置图的绘制与阅读PPT(22张)

•
5、心情就像衣服，脏了就拿去洗洗，晒晒，阳光自然就会蔓延开来。阳光那么好，何必自寻烦恼，过好每一个当下，一万个美丽的未来抵不过一个温暖的现在。
•
6、无论你正遭遇着什么，你都要从落魄中站起来重振旗鼓，要继续保持热忱，要继续保持微笑，就像从未受伤过一样。
•
7、生命的美丽，永远展现在她的进取之中;就像大树的美丽，是展现在它负势向上高耸入云的蓬勃生机中;像雄鹰的美丽，是展现在它搏风击雨如苍天之魂的翱翔中;像江河的美丽，是展现在它波涛汹涌一泻千里的奔流中。
13
第四节 设备安装详图及管口方位图 一、设备安装详图 设备安装详图的画法与机械制图相近,主要表达 内容:支架、支座、操作平台按机械制图国家标 准绘制,螺栓、螺母采用简化画法。次要表达的 内容:设备、建筑物等用细实线或双点划线绘制 有关轮廓。设备安装详图的内容包括一组视图, 尺寸标注,零部件编号及明细表、标题栏。
•
5、世上最美好的事是：我已经长大，父母还未老;我有能力报答，父母仍然健康。
•
6、没什么可怕的，大家都一样，在试探中不断前行。
•
7、时间就像一张网，你撒在哪里，你的收获就在哪里。纽扣第一颗就扣错了，可你扣到最后一颗才发现。有些事一开始就是错的，可只有到最后才不得不承认。
•
8、世上的事，只要肯用心去学，没有一件是太晚的。要始终保持敬畏之心，对阳光，对美，对痛楚。
•
19、大家常说一句话，认真你就输了，可是不认真的话，这辈子你就废了，自己的人生都不认真面对的话，那谁要认真对待你。
•
20、没有收拾残局的能力，就别放纵善变的情绪。
•
1、不是井里没有水，而是你挖的不够深。不是成功来得慢，而是你努力的不够多。
•
2、孤单一人的时间使自己变得优秀，给来的人一个惊喜，也给自己一个好的交代。

第八章：设备布置图--02

第八章：设备布置图--02

1－1 剖面图
2－2 剖面图
厂房建筑图与机械图的视图比较：
厂房建筑图 正立面图 侧立面图 背立面图 平面剖视图 机 械 图 主视图 侧 视图 后 视 图 全剖的俯视图
•
•
•
•
房屋建筑图的图例与比例： 建筑图一般采用缩小比例绘制，常用比例有：1:50、 1:100，如果需要也可采用1:200、1:500。 在建筑图中，对比例小于或等于1:50的平、剖面图 砖墙的剖面符号可不画45斜线，只在底图背面涂红 表示；比例小于或等于1:100的钢筋混凝土构件也不 必画出剖面符号，只在底图上涂黑表示即可。 因有些图示内容不能按实际情况画出，如各种建筑 配件和建筑材料，常采用统一规定的图例来表达。 建筑图的定位轴线： 图中用来确定建筑物构件或设备相对位臵的特定轴 线叫定位轴线。它由建筑物的柱或承重墙的中心线 用细点划线引出，在端点画一小圆圈，并按序编号 标注在圈中，以作为定位的依据。
• 定位轴线编号中采用的小圆直径为8mm，用细实线绘制。定 位轴线的编号方法： • 纵向：采用阿拉伯数字1、2、……编号，沿水平方向从左至 右按序编号。 • 横向：采用大写字母A、B、……编号，沿垂直方向从下至上 按序编号。
16200 12000 180 100 1520
1
120
2
3
180 4100 1200 240
120
180 1000 1000 3000
1
2
3
4
5
6
建筑图的尺寸标注：
• 尺寸线上的起止点不画箭头，应画与尺寸线成45 夹角（右上倾斜）的短线。 • 建筑图的平面图上，通常需沿长、宽两个方向分三 层标注尺寸： • 外层——房屋的总长和总宽。 • 中层——开间或进深尺寸。 • 里层——外墙上门、窗宽度及其定位尺寸。 • 建筑平面图上的所有尺寸单位均采用mm。 • 立面图中高度采用mm，标高采用m为单位，图中同 样不注明单位。标高通常以底层室内地坪所在面为 零点标高，零点以上为正值，零点以下为负值。 • 建筑图中的尺寸标注允许画成封闭尺寸链，同时为 方便施工，需标注必要的重复尺寸。

设备布局图及说明

设备布局图及说明

设备布局图设备布局图的绘制步骤1、考虑设备布局图的视图配置；2、选定绘图比例；3、确定图纸幅面；4、绘制平面图；布局图：比例：1：100图1工厂平面布置图比例：1：100一、车间设备布置的内容车间设备布置是确定各个设备在车间平面与立面上的位置；确定场地与建筑物、构筑物的尺寸；确定管道、电气仪表管线、采暖通风管道的走向和位置。

具体地说，主要包括一下几点：1.确定各个设备在车间平面和立面的位置；2.确定某些在图中一般不予表达的辅助设备或公用设备的位置；3.确定供安装、操作与维修所用的通道系统的位置与尺寸；4.在上述各项的基础上确定建筑物与场地的尺寸；5.其他；设备布置在最终结果表现是设备布置图。

二、车间设备布置的要求一个优良的设备布置设计应做到：经济合理、节约投资、操作维修方便安全、设备排列简洁、紧凑、整齐、美观。

要做到上述各点必须充分与正确地利用有关国家标准与设计规范，特别是设计人员已积累的经验和经过实践考验的有价值的参考资料。

正确的充分的利用这些资料，可以提高设计的技术水平和可靠性，也能大大节约设计工时，设备布置应满足的各项基本要求列举如下:1.满足生产工艺要求2.符合经济原则3.符合安全生产要求4.便于安装和检查5.建筑要求6.保证良好的操作条件三、车间设备布置的方法与步骤：1.根据工艺的要求与土建专业共同拟订各车间的结构形式、柱距、跨度、层高、间隔等初步方案，并画成1:100比例的车间建筑平面图。

2.认真考虑设备布置的原则，应满足各方面的要求。

3.将确定的设备数车20台以最大的外形尺寸比例制作成硬纸块模板（1:100），并标明设备的名称。

所用到设备及所在车间:锻造所在车间:锻造车间选用CA6140车床所在车间:金工车间选用立式铣床所在车间:金工车间选用立式钻床Z525 所在车间:金工车间4．将这些设备的硬纸块模板按车间设备布置在相同比例的车间建筑平面图上，布置的形式可多种多样，一般2-3个方案，以便加以比较。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

11区
12区
BJ 0.00E
BJ 86000 N
BJ161000E
BJ98000N
13区
BJ 228000 E
BJ154000E
BJ66000E
0.00N
14区
0.00E
15区
BJ 0.00N 16区
2、图幅比例
设备布置图采用A1号图，一般不加长。 绘图比例：采用1：100 ， 1：50 ，1：200等。 分区绘制时,必须采用同一比例。
承重墙、柱子用细点划线表示定位轴线；
建筑物及构件用细实线表示。
C
.
.
.
3000
.
.

.
B
.
.
.
.
.
.
.
3000
A
.
.
.
3000
①
3000
②
③
4500
④
±0.00平面图
图例
常用建筑物配件图例
名称
图例
单扇门
双扇门
底层楼梯 中间层楼梯
顶层楼梯
名称
钢梯 网纹或篦子板
楼板开孔
二、设备布置图的标注
标注内容： 建（构）筑物定位轴线的编号； 设备定位尺寸；设备标高 ；设备名称位号。
（2）安全生产要求 易燃易爆物料的设备要远离明火设备，高温管线要布置
在操作工不能触的地方或加保温，重的、震动大的设备布置 在底层。
（3）经济合理 在满足工艺、安全的前提下，应合理布置，减少投资。
如：塔、换热器、贮罐应布置在通道两侧，可利用通道作为 检修场地；管廊下方布置一排泵，泵后面做机动车通道等。
当某台设备有操作（维修）平台时，只画上层可见轮廓， 下层设备外形一般应用虚线或另画出局部平面图；
当一台设备穿越几层建筑物（如塔、反合釜），在这几层 平面图上均要画出该设备的平面位置。
（2）建筑物及构件的图示方法
设备布置图中只画厂房的空间大小、内部分隔及与设备定 位尺寸有关的基本结构（墙、柱、地面、地沟、地坑、平台、 设备基础、楼梯、吊梁、电动葫芦等），与设备定位尺寸关系 不大的附房、门窗等构件一般在设备平面图上画出它们的位置、 开启方向等，在立面剖视图上不表示。
安装方位标是确定设备安装方位的基准。画在图纸右上 方，设备布置图方位标与管口方位图等需要表示方位的图样 统一。
四 设备一览表
在设备布置图标题栏上方，要表达设备位号、名称、规格、 材质、图号（标准号）等即设备一览表。
设备一览表应附在 ±0.00 平面图上或设备较多的平面图上。 设备较多，可将设备一览表编成册，作为单独技术文件。
置图的重要依据，重要技术文件。 二、设备布置图内容
1、平面图和剖面图
用来表达厂房建筑基本结构和设备在厂房内外布置情 况的视图。
2、尺寸和标注
平面图 标注
与设备定位有关的建筑物的尺寸 建筑物 与设备之间的定位尺寸
设备与设备之间 的定位尺寸
相对于基准面的 高度。
剖面图 标注
设备、管口及设备基础的标高 设备的名称和位号 建筑物轴线（承重墙、柱子）的编号
3.80 3.60 3.50
中心标高：EL X.XX 支撑点标高: POS EL X.XX
（3） 设备名称位号标注
设备图布置图上所有设备都要标注名称位号且与工 艺流程图的标注相同。
标注位置：通常标注在设备下方或设备图形内。
车间或工段号
设备序号
设备分类号 V0408A
真空受罐
设备名称
三 安装方位标
2000 2000
压缩机定位尺寸
1500
（2）设备标高的标注 设备基础面、中心线、管口等的高度用标高表示。
设备标高基准：厂房首层室内地面±0.00； 标高单位：m，数值取至小数点后两位。
标高
卧式设备：以设备中心线标高表示。
立式设备 ：① 以支撑点标高表示。 反应釜、塔、立式罐也可用下封头焊缝标高。 ② 泵、压缩机以基础顶面（底板）标高表示。
3、视图的配置 （平面图和立面剖视图。）
平面图
表达厂房某层上设备布置俯视图，厂房为多层时，按照不 同楼层分别绘制。
各层平面图以上一层楼板底面（水平剖切）向下俯视。
几层平面图可画在一张图纸上，但应从最底层开始，由下 向上由左到右排列，标明标高。如±0.00、 +7.00平面等。
立面图： 表达设备沿高度方向的布置安装情况。 沿着建筑物垂直方向剖切得到的立面剖视图。
要求：在平面图上注明剖切位置，在立面图的下方注明 剖视名称。
规定：平面图、立面图中 设备不按剖视绘制。
4、设备、建筑物及构件的图示方法
(1)设备
(2)
设备外形轮廓、安装基础用粗实线绘制，
(3)
外形比较复杂 的设备可以只画基础外形；
(4) 同一位号多于三台设备，可画首尾两台，中间一台用双点划线
的方框表示 或只画出基础。
第二节 设备布置图
工艺过程中所确定的设备，必须根据工艺要求 合理地布置安装在厂房内。
设备布置
设备布置图
设备安装祥图 管口方位图 首页图
设备布置平面图 设备布置立面图
设备布置图的作用与内容
一、设备布置图的作用 表达设备与建筑物（承重墙、梁、柱等）设备和
设备之间的相对位置、安装方位。 设备布置图是施工、设备安装及绘制管路布
标高以米为位，标注到小数点后两位。基准面± 0.00
6.20
标高符号
2 设备标注 不标注设备的定形尺寸，只标注设备之间及设备
与建筑物轴线的安装定位尺寸。 （1）设备定位尺寸
⑤
200
B
2500
2500
1000
1000 A
卧式设备定位尺寸
3000 ⑤
B
A 泵、板式换热器定位尺寸
D
③
立式设备定位尺寸
③
D
3、安装方位标 ：右上方，确定设备安 装方位的准。
N
N 0°
270°
90°
180°
指北针
4、 设备一览表： 布置图中所有设备名称、 位号、 规格型号、数量及所在图号等。
5、 标题栏： 图名、图号、比例、设计者等。
设备布置图的图示特点
一、设备布置图的图示方法
1、分区 ——首页图
BJ 170000 N
设备布置图的绘制
一、绘制前准备
1 充分了解工艺过程的特点要求、厂房基本结构。 依据：工艺施工流程图、 设备设计条件、厂房建筑图 等 原始资料。
2、考虑设备布置合理性 设备布置首先必须满足工艺要求、安全、经济合理、
方便、外观整齐。 （1）满足工艺要求
由工艺流程图中物料流动顺序确定设备平面位置；对特殊 要求的设备，必须满足工艺高度。
1 、 厂房建筑的标注 定位轴线编号标注： 纵向定位：水平方向从左至右用阿拉伯数字标注； 横向定位：垂直方向用英文大写字母由前至后标注。 平面图：标注在下方和左侧。
尺寸标注：尺寸界线有定位轴线引出,细实线。 尺寸线起止见下图。
6000
4500
单位：mm
标高标注：标高符号采用细实线绘制的等腰直角三角 形，斜边放水平，直角顶点向下。
