设备布置图概述

设备布置图概述
同楼层分别绘制。 各层平面图以上一层楼板底面（水平剖切）向下俯视。 几层平面图可画在一张图纸上，但应从最底层开始，由下
向上由左到右排列，标明标高。如±0.00、 +7.00平面等。
节目录 主菜单
立面图： 表达设备沿高度方向的布置安装情况。 沿着建筑物垂直方向剖切得到的立面剖视图。
要求：在平面图上注明剖切位置，在立面图的下方注明 剖视名称。
节目录
主菜单
三. 设备布置图的标注
设备布置图的标注内容：包括厂房建筑定位轴线的编号， 建（构）筑物及其构件的尺寸，设备的定位尺寸和标高，设备 的位号、名称及其他说明等。
厂房建筑 设备
按土建专业图样要求标注建筑物和构筑物 的轴线号及轴线间尺寸，并标注室内外的 地坪标高。
在平面图上标注设备的定位尺寸
设备标高 在剖面图上标注设备高度方向的尺寸
(一) 设备布置图的一般规定
1. 分区
设备布置图是按工艺主项绘制的,当装置界区范围较大而 其中需要布置的设备较多时,设备布置图可以分成若干个小区 绘制。各区的相对位置在装置总图中表明,分区范围线用双点 画线表示。
节目录 主菜单
1、分区 ——首页图
BJ 170000 N
11区
12区
BJ 0.00E
BJ 86000 N
设备布置图
尺寸和标注
平面图和剖面图中要标注的内容 及一些必要说明
安装方位标
确定设备安装方位的基准,一般画 在图纸的右上方
标题栏
注写图名、图号、比例、设计者等
节目录 主菜单
节目录 主菜单
节目录 主菜单
节目录 主菜单
二. 设备布置图的视图表达
设备布置图应以管道及仪表流程图、土建图、设备表、设 备图、管道走向和管道图及制造厂提供的有关产品资料为依据 绘制。绘制时，设备布置图的内容表达及画法应遵守化工设备 布置设计的有关规定HG 20546-1992。

设备布置图

设备布置图
在标高的同一位置 需表示几个不同标高时， 除一个数字外，其他数字应加括号，如图2-31所示。
2.2 设备布置图
设备布置图是管道设计、设备基础设计、设备安装 的重要技术文件。一项工程的设备布置图一般包括:
设备布置图、分区索引图、设备安装图、管口方位 图等。
2.2.1 设备布置的设计阶段
设备布置的工程设计可分为两个阶段：基础设计阶 段和详细工程设计阶段。
2.2 设备布置图
⑴ 平面图。它是用来表达厂房中设备布置情况的 水平平面图。当厂房为多层建筑时，应按楼层分别绘制 各楼层的平面图。平面图可以绘制在一张图纸上，也可 以不绘制在一张图纸上。在同一张图纸上绘制几张平面 图时，应从底层平面开始，将几张平面图在幅面上应从 右下向上，再由左到右顺序排列，并在图形下面标注平 面图的标高。平面图还应表示出厂房的建筑方位、大小、 内部分隔情况及与设备安装定位有关的建筑物、构筑物 的结构形状和相对位置等。
2.2 设备布置图
⑶ 用户审查版设备布置图（简称C版）。主要是供 用户审查的设备布置图，如图2-36所示。
⑷ 确认版设备布置图（简称D版）。它是综合内部 审查和用户审查的意见后绘制的设备布置图，如图2-36 所示。
2.2 设备布置图
2、详细工程设计阶段可分为3版设备布置图
⑴ 研究版或详1版设备布置图（简称E版）。它是 详细工程设计的开始，经各专业多方研究改进后的设 备布置图。此图是该项目设备布置最后商定的技术文 件，将作为下一步设计的依据，如图2-37所示。
对于折线形建筑平面图，建筑定位轴线的编写，如图 2-16所示。
5、常用建筑材料图例 建筑工程中使用的建筑材料较多，在建筑图中建筑材 料用图例表示。常用建筑材料图例如表2-6所示。
2.1 建筑施工图

设备布置图

设备布置图
节目录 主菜单
4.2.1.3 房屋施工图的图示特点
1. 建筑施工图中的图样是依据正投影法原理绘制的。 2. 房屋的平、立、剖面图采用小比例绘制，对无法表
达清楚的部分，采用大比例绘制的建筑详图来进行 表达。 3. 房屋构、配件以及所使用的建筑材料均采用国标规 定的图例或代号来表示。 4. 为了使建筑施工图中的各图样重点突出、活泼美观， 采用了多种线型来绘制。
节目录 主菜单
4.2.1.5 建筑施工图的有关规定
我国2010年颁布了《房屋建筑制图统一标准》 《建筑制图标准》《总图制图标准》等国家制图标 准，在绘制和阅读建筑施工图时，应严格遵守国家 标准中的有关规定。
节目录 主菜单
4.2.1.5 建筑施工图的有关规定
1. 定位轴线及其编号
定位轴线是房屋施工时砌筑墙身、浇筑柱梁、安装 构件等施工定位的重要依据。
2. 设计总说明书 主要说明该项工程的概貌和总体要求, 中、小型工程 的总说明书一般放在建筑施工图内。
节目录 主菜单
3. 建筑施工图（简称：建施） 主要表达建筑物的内外形状、尺寸、结构构造、材 料做法和施工要求等,其基本图纸包括：总平面图、建筑 平、立、剖面图和建筑详图。 建筑施工图是房屋施工时定位放线，砌筑墙身，制 作楼梯,安装门窗、固定设施以及室内外装饰的主要依据， 也是编制工程预算和施工组织计划等的主要依据。
节目录 主菜单
4.2.1.4 阅读房屋施工图的一般方法
一幢房屋从施工到建成，需要有全套房屋施工图作 指导。阅读这些施工图时应按图纸目录顺序进行即总 说明、建施、结施、设施，要先从大的方面看，然后 再依次阅读细小部分，即先粗看后细看。
简单地说，即先整体后局部，先文字说明后图样， 先基本图样后详图，先图形后尺寸等依次仔细阅读， 并应注意各专业图样之间的关系。

设备布置图

设备布置图

①绝对标高 以我国青岛附近黄海的平均海平面为基准
的标高。 ②相对标高 ③建筑标高 ④结构标高 在建筑工程施工图中，以建筑物首层室内 建筑装修完成后各部位表面的标高。 建筑结构构件表面的标高。 主要地面为基准的标高。
建筑标高和结构标高的标注，如图所示。
建筑标高和结构标高
• 标高的表示方法 标高符号是高度为3mm的等腰直角三角形，如图7.2 所示。
② 索引出的详图，如与被索引的详图不在同一张图纸 内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编 号，在索引符号的下半圆中用阿拉伯数字注明该详图所在图 纸的编号。数字较多时，可加文字标注。 ③ 索引出的详图，如采用标准图，应在索引符号水平 直径的延长线上加注该标准图册的编号。
（9）剖切索引符号
（7）图例
常见建筑材料与配件等图例见表10-7。
（8） 详图索引符号 图样中的某一局部或构件，如需另见详图，应以索引符 号索引。索引符号是由直径为10mm的圆和水平直径组成，圆 及水平直径均应以细实线绘制。索引符号应按下列规定编写: ① 索引出的详图，如与被索引图同在一张图纸内，应 在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并 在下半圆中间画一段水平细实线。索引出的详图画好之后， 应在详图下方编上号，称为详图符号。
楼梯是各楼层之间的垂直交通设施，供人 们上下楼层和紧急疏散之用。
二．房屋建筑图的基本表达形式
（1）立面图 从正面观察房屋所得到的视图称正 立面图，从侧面观察房屋所得到的视图称侧立面图。
（2）平面图 用一个水平面通过门窗把房屋切开， 移去上半部分，从上向下投影而得到的水平剖视图 称为平面图。平面图用以反映房屋的平面形状及室 内房间的布局、墙厚、门窗位臵等。
E.附加定位轴线的编号，应以分数形式表示，并应按下 列规定编写: 1.两根轴线间的附加轴线，应以分母表示前一轴线的 编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序 编写，如

化工制图cad1-4章第二章设备布置图

化工制图cad1-4章第二章设备布置图

如标注位置不够，则可引出标注
或
标高数字 以m为单位，注写到小数点以后第三位；在总平面图中，可注 写到小数点以后第二位。 基准面标高±0.000，正标高可省略“+”，负标高应注“-”。
10.000
10.000 5.000 4.500 或 EL 10.000
±0.000 或 EL ±0.000
装置内管廊、通道的布置。
2）设备
线型：粗实线（粗虚线） 图形：画出设备外形轮廓 （投影图） ，机、泵类动设备可
简化。
基本要求：
(a)穿过楼板的设备，在相应的平面图上均要画出其平面位 置，剖开的设备在轮廓线内画出断面符号； 应避免在各剖视图上重复出现同一台设备； (b)剖视图中设备的钢筋混凝 土基础与设备外形轮廓组合 在一起时，与设备同用粗实 线画出；
小区数≯ 9个，若小区数>9，则先划分大区，再将每一大 区划分为若干小区。
课本46-47页，分区索引图
分区索引图：见P46-47
（1）采用研究版设备布置图适当缩小后进行分区。
分区线：大区分区线用粗双点划线，小区分区线用中粗双点划线；
（2）在图样左下角画直径8mm圆表示基准点，标注其坐标； （3）标注建筑起、终点的定位轴线；
尺寸数字
a)除标高及总平面图以m为单位外，其它尺寸以mm为单位； 上方中部 b)尺寸数字注写在靠近尺寸线的 图2-25 左侧中部 注写位置不够时，最外边的尺寸数字可注写在尺寸界线的外侧，中间 相邻的尺寸数字可错开注写，也可引出注写。图2-27 80 1200
70 70
900
40
40
平面尺寸基准 平面尺寸一般以建筑定位轴线为基准。
剖视图：
粗实线
细实线 平面图：

设备布置图的绘制与阅读

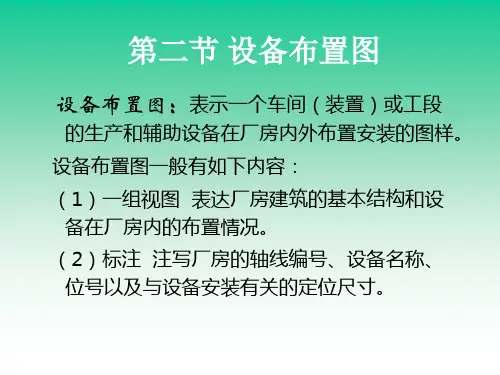

设备布置图的绘制与阅读
13
二、管口方位图 管口方位图是制造设备时确定各管口方位,管口
与支座及地脚螺栓等相对位置的图样。也是安装 设备时确定安装方位的依据。图9-4
管口方位图中只简化画出一个能反映设备管口 方位的视图,对立式设备采用俯视图,对卧式设备 采用左或右视图。
用粗实线绘出设备轮廓及管口,用点划线画出各 管口中心位置,标出管口及有关零部件的方位角。 注明各管口符号,在标题栏上方列出管口表。
12
第四节 设备安装详图及管口方位图 一、设备安装详图
设备安装详图的画法与机械制图相近,主要表达 内容:支架、支座、操作平台按机械制图国家标 准绘制,螺栓、螺母采用简化画法。次要表达的 内容:设备、建筑物等用细实线或双点划线绘制 有关轮廓。设备安装详图的内容包括一组视图, 尺寸标注,零部件编号及明细表、标题栏。
特殊设备以支耳、中心线、管口中心线标高表示 10
2、名称及位号的标注 设备的名称及位号在工艺流程图,设备布置图,
管路布置图中应一致。 在设备布置平面图、剖视图中的所有设备均标
注设备的名称及位号。一种方法是标注在设备 图形的上方或下方。中间以一粗实线相隔,名称 在下,位号在上,不用指引线。也有只标注位号, 不标注名称。另一种方法是标注在设备图形内 不用指引线,标注在设备图形外用指引线。
每一设备绘一张管口方位图,对于多层设备且管 口较多时,则应分层画出口方位图。
14
第五节 设备布置图的绘制 一、绘制前的准备工作
1、了解有关图纸和资料 工艺流程图、厂房建筑图、设备设计条件单
2、考虑设备布置的合理性 1)满足生产工艺要求 2)符合经济原则 3)便于操作、安装和检修 4)符合安全生产要求 5)其它
15
二、绘图方法与步骤 1、确定视图配置:平面图、剖视图 2、选定比例与图幅:1号图 1:100 3、绘制平面图:从底层平面起逐层绘制 1)用细点划线画出建筑物定位轴线,再用细实 线画出厂房建筑的墙、柱、门、窗、楼梯等。 2)用点划线画出设备的中心线,用粗实线画出 设备、支架、基础、操作平台等基本轮廓。 3)标出厂房定位轴线尺寸和设备定位尺寸。 4)标注定位轴线编号,设备名称及位号。

《设备布置图》课件


04
设备布置图的优化建议
优化设备布置图的布局
合理利用空间
在布局中应充分考虑空间利用率 ，合理安排设备的位置，避免空
间浪费。
层次分明
通过调整设备的排列顺序，使布 局更具层次感，便于观众理解。
突出重点
对于关键设备或主要流程线，应 采用明显的颜色或字体加以突出
，以引起观众的注意。
提高设备布置图的清晰度
性和效率。
管道与仪表流程图设计
03
设备布置图为管道与仪表流程图设计提供基础信息，确保工艺
流程的顺畅进行。
在设备维修中的应用
设备故障定位
通过设备布置图，快速定位故障 设备的位置，提高维修效率。
预防性维护
根据设备布置图，制定合理的预防 性维护计划，确保设备的正常运行 。
维修流程优化
设备布置图有助于优化维修流程， 合理安排维修人员的工作任务，提 高维修效率。
设备布置图需考虑安全与消防因素， 确保设备之间的安全距离和消防通道 的畅通。
物流优化
通过设备布置图，优化工厂内的物流 路线，减少物料搬运距离，降低生产 成本。
在工艺流程设计中的应用
工艺流程展示
01
设备布置图能够清晰地展示工艺流程中各设备的排列顺序和相
互关系。
工艺流程优化
02
根据设备布置图，对工艺流程进行优化，提高生产过程的连续
案例二：某工艺流程的设备布置图
总结词：简洁明了
详细描述：该案例以简洁的线条和图形展示了某工艺流程的设备布置图。通过清晰的标注和布局，使得工艺流程一目了然， 方便操作人员快速了解和掌握工艺流程。
案例三：某设备的维修保养流程图
总结词：详细全面
详细描述：该案例展示了某设备的维修保养流程图，涵盖了设备的拆卸、检查、维修和组装等各个环 节。通过流程图，可以清晰地了解设备的维修保养步骤和顺序，有助于提高维修保养效率和准确性。

化工制图第4章设备布置图

根据各方向风的出现频率，以相应的比例长度，按风向中 心吹，描在用8个或16个方位所表示的图上，然后将各相邻 方向的端点用直线连接起来，绘成一个闭合折线，就是风 玫瑰图。
化工学院
2019/11/16
北
北西北
西北
N
西西北Leabharlann 西W西西南西南 S 南
南西南
化工学院
北东北
南东南
北 N 东北 东东北 E东 东东南 东南
☞在防火防爆区域内，要采取措施防止各种静电放电和着火的可能性。
化工学院
2019/11/16
生产的火灾危险性分类
化工学院
2019/11/16
厂房的耐火等级、层数和占地面积
化工学院
2019/11/16
二、设备布置设计的原则
厂房的耐火等级应符合防火要求。
对有火灾危险的厂房、框架、设备和管廊，在设备及管 道漏出易着火物料的地方，放置灭火装置，且其操作阀门置 于事故发生时易于操作的地方。
化工学院
2019/11/16
四、设备布置设计的内容
2、厂房内设备布置设计
（1）确定各设备在车间范围内的平面与立面上的准确 的、具体的位置；
（2）确定场地与建(构)筑物的尺寸； （3）安排工艺管道、电气仪表管线、采暖通风管线的 位置。
化工学院
2019/11/16
第二节 土建基础知识
建 筑：是建筑物与构筑物的总称。
实线表示常年主导风向
虚线表示夏季主导风向
风玫瑰图 线段最长的即为当地主导风
表示的吹风，是从外面吹向坐标中心
风玫瑰图均按上北下南绘制 2019/11/16
一、风玫瑰图
在风玫瑰图中，线段最长者即为当地主导风向。
建筑物的位置和当地主导风向有密切关系。如把清洁的 建筑物布置在主导风向的上风向，把污染建筑布置在主导 风向的下风向，以免受污染建筑散发的有害物的影响。

设备布置图

(4)画出设备﹑支架﹑基础﹑操作平台等的轮廓形状。 (5)标注尺寸。 (6)标注定位轴线编号及设备位号、名称。 (7)图上如有分区，还需要分区界线并标注。 ５、绘制剖视图。绘制步骤同平面图。 ６、绘制方位标。 ７、编制设备一览表，注写有关说明，填写标题栏。 ８、检查﹑校核﹑最后完成图样.
第六章 复习思考题
§5-4设备布置图
（三）不同设计阶段中的设备布置图
1、初步设计阶段的设备布置图 ➢只以平面图表达设备的大致布置情况，而设备本身的安装方位一般尚未确定， 因此管口等一律不予画出。厂房建筑一般只表示对基本结构的要求，设备安装孔 洞﹑操作平台等有待进一步设计。因此，或是不画，或是简单的表示一下。
§5-4设备布置图 （三）不同设计阶段中的设备布置图
§5-4设备布置图
（一）设备布置设计的图样
1、设备布置图 ➢设备布置图是表示一个车间或工段的生产和辅助设备在厂房建筑内外布置的 图样。它通常以车间为单位进行绘制 2、首页图 ➢当车间范围较大，以车间为单位绘制不能详细和清晰地表达时，则应绘制该 车间分区概况的图样，然后按首页图上所划分的区域再分绘设备布置图
2、施工图设计阶段的设备布置图 采用一组平面﹑立面剖视图来表达施工图设计时所确定的设备安装位置。有些 设备的主要管口需要画出，再配合需要的管口方位图，从而就完全确定了设备 的安装方位。厂房建筑则进一步画出了与设备安装定位有关的孔洞、操作平台 等建筑物﹑构筑物以及厂房建筑的基本结构
§5-4设备布置图
§5-4 设备布置图
（一）设备布置设计的图样
3、设备安装详图 ➢设备安装详图用以表示固定设备的支架﹑吊架﹑挂架、设备的操作平台﹑附 属的栈桥﹑钢梯等结构的图样 4、管口方位图 ➢管口方位图表示设备上各管口以及支座等周向安装的图样。但该图有时由管 道布置设计时提供。

设备布置图标注

设备布置图中的承重墙、柱等结构用细点画线画出其建筑 定位轴线，建筑物及其构件的轮廓用细实线绘出。
节目录 主菜单
6.2 设备布置图的视图表达
设备布置图中建、构筑物的简化画法及图例如下表所示。
节目录 主菜单
6.2 设备布置图的视图表达
节目录 主菜单
6.2 设备布置图的视图表达
节目录 主菜单
6.2 设备布置图的视图表达
6.2.1 设备布置图的一般规定
6.2.1.1 分区
设备布置图是按工艺主项绘制的,当装置界区范围较大而 其中需要布置的设备较多时,设备布置图可以分成若干个小区 绘制。各区的相对位置在装置总图中表明,分区范围线用双点 画线表示。
节目录 主菜单
6.2 设备布置图的视图表达
6.2.1.2 图幅
设备布置图一般采用A1图幅，不加长加宽。特殊情况也可 采用其他图幅。图纸内框的长边和短边的外侧，以3 mm长的粗
6.2.1.4 线宽 图线宽度参见标准HG 20519.28-1992。
6.2.1.5 尺寸单位 设备布置图中标注的标高、坐标以m为单位，小数以下
应取三位数至毫米为止。其余的尺寸一律以mm为单位，只 注数字，不注单位。
采用其他单位标注尺寸时，应注明单位。
节目录 主菜单
6.2 设备布置图的视图表达
6.2.1.6 图名 标题栏中的图名一般分成两行，上行写“××××设
节目录 主菜单
6.2 设备布置图的视图表达
6.2.2.1 设备布置图应表达装置的界区范围及界区内建筑的 形式及结构
一般情况下，只画出厂房建筑的空间大小、内部分隔及与 设备安装定位有关的基本结构 。
与设备定位关系不大的门、窗等构件，一般只在平面图上 画出它们的位置、门的开启方向等,在剖视图上一般不予表示。
