馈线和小跳线连接头制作作业指导书7/8馈线和1/2小跳线连接头制作作业指导书一、目的和意义为了统一施工人员在工程施工和维护抢修及整改工作中制作馈线接头的方法和提高馈线接头的制作工艺水平,避免因工具或人为原因导致的天馈线系统驻波比过高,造成网络性能下降和引起隐性故障,特制定本作业指导书。
二、适用范围本作业指导书适用通信领域内的所有塔型的7/8馈线和1/2小跳线连接头制作。
三、内容与工作流程制作馈线接头必须使用专用的工具,专用工具包括:馈线切割刀、馈线安全刀、小金属丝毛刷、固定尺寸或大号活动扳手、小号扁锉刀、细齿小手锯、接头扩孔器、3M防水胶或防水接头盒。
3.1、馈线接头制作要求:1、馈线切割口处内外导体必须平整光滑,不起毛刺,馈线内外导体表面不能有凹陷,绝缘层表面和内导体内不能残留有任何的金属碎屑;2、接头必须拧紧,在馈线上用人手大力拧动,应不能出现松动的情况,接头连接处应紧密,间隙应不能大于1mm。
3、馈线皮切削处的内导体表面应无明显和深的切割或划痕。
4、接头包装内的所有配件必须全部使用到位,不能遗漏和少装。
5、接头包封必须严密不进水。
6、驻波比测试小于1.1。
3.2、馈线接头制作基本步骤和方法3.2.1、7/8”馈线接头组件:连接器前、后套、密封圈等。
如图:3.2.1、准备制作馈线接头说明:选取适合的长度和位置(15cm)制作接头,将多余的馈线用细齿小手锯锯掉;确定制作接头段的馈线没有弯曲的情况,必须是直的,对不直的部分需校直,校直段馈线的长度不小于15cm。
如图所示。
3.2.2、剥除馈线外皮及切割馈线3.2.3、安装连接器后套3.2.4、安装连接器前套说明:先用手将接头的前端(外套件)和后端(内套件)拧紧,需要注意的是,拧紧的过程中外套件须固定不动,只旋转套在馈线端的内导体,待手拧紧后,再用扳手将接头拧紧,拧紧的方法仍然是旋转内套件,外套件用扳手夹紧固定,直到将接头两边紧密连接到位。
如果旋转连接器前套件,在拧动过程中,连接器前套件内导体与馈线内导体因摩擦而产生的金属碎屑容易残存在两者接触面之间,影响馈线的电气性能。

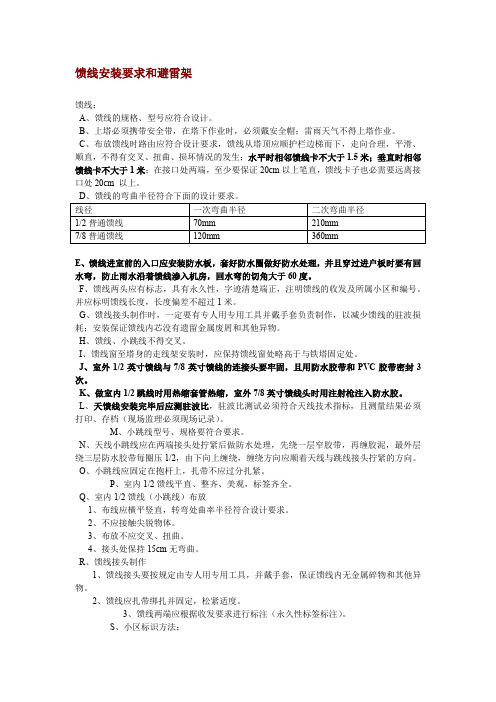

馈线安装要求和避雷架馈线:A、馈线的规格、型号应符合设计。
B、上塔必须携带安全带,在塔下作业时,必须戴安全帽;雷雨天气不得上塔作业。
C、布放馈线时路由应符合设计要求,馈线从塔顶应顺护栏边梯而下,走向合理,平滑、顺直,不得有交叉、扭曲、损坏情况的发生;水平时相邻馈线卡不大于1.5米;垂直时相邻馈线卡不大于1米;在接口处两端,至少要保证20cm以上笔直,馈线卡子也必需要远离接口处20cm 以上。
E、馈线进室前的入口应安装防水板,套好防水圈做好防水处理,并且穿过进户板时要有回水弯,防止雨水沿着馈线渗入机房,回水弯的切角大于60度。
F、馈线两头应有标志,具有永久性,字迹清楚端正,注明馈线的收发及所属小区和编号。
并应标明馈线长度,长度偏差不超过1米。
G、馈线接头制作时,一定要有专人用专用工具并戴手套负责制作,以减少馈线的驻波损耗;安装保证馈线内芯没有遗留金属废屑和其他异物。
H、馈线、小跳线不得交叉。
I、馈线窗至塔身的走线架安装时,应保持馈线窗处略高于与铁塔固定处。
J、室外1/2英寸馈线与7/8英寸馈线的连接头要牢固,且用防水胶带和PVC胶带密封3次。
K、做室内1/2跳线时用热缩套管热缩,室外7/8英寸馈线头时用注射枪注入防水胶。
L、天馈线安装完毕后应测驻波比,驻波比测试必须符合天线技术指标,且测量结果必须打印、存档(现场监理必须现场记录)。
M、小跳线型号、规格要符合要求。
N、天线小跳线应在两端接头处拧紧后做防水处理,先绕一层窄胶带,再缠胶泥,最外层绕三层防水胶带每圈压1/2,由下向上缠绕,缠绕方向应顺着天线与跳线接头拧紧的方向。
O、小跳线应固定在抱杆上,扎带不应过分扎紧。
P、室内1/2馈线平直、整齐、美观,标签齐全。
Q、室内1/2馈线(小跳线)布放1、布线应横平竖直,转弯处曲率半径符合设计要求。
2、不应接触尖锐物体。
3、布放不应交叉、扭曲。
4、接头处保持15cm无弯曲。
R、馈线接头制作1、馈线接头要按规定由专人用专用工具,并戴手套,保证馈线内无金属碎物和其他异物。
制作馈线接头的步骤嘿,朋友们!今天咱就来讲讲制作馈线接头这档子事儿。
你可别小瞧这馈线接头,它就好比是电路里的小关节,要是这儿没弄好,那整个系统都可能不灵光啦!就好像人走路,要是关节不灵活,那还怎么走得稳当呀!首先呢,咱得把工具准备齐全咯。
就像战士上战场得有趁手的兵器一样,没有家伙事儿可不行。
钳子、刀子、螺丝刀啥的,一个都不能少。
然后就开始动手啦!先把馈线的外皮小心翼翼地剥开,这可得仔细着点儿,别伤着里面的线芯啦,不然它可要“哭鼻子”咯。
接着呢,把线芯整整齐齐地排列好,就跟咱梳头发一样,得梳得顺顺溜溜的。
再之后,把接头拿过来,轻轻地套在线芯上,就像给它穿上一件合适的小外套。
这时候可别着急,得慢慢地旋紧,让它们紧密贴合,没有一点儿缝隙。
接下来可就是关键步骤啦!用钳子把接头夹紧,这就好比给它们来个“紧紧的拥抱”,让它们牢牢地在一起,可不能松松垮垮的。
这要是没夹紧,那可就麻烦大了,信号可能就时好时坏,跟那调皮的小孩子似的。
做好了这些,还没完事儿呢!咱得检查检查,看看有没有哪里没弄好,有没有漏铜丝啥的。
这就跟咱出门前照镜子一样,得看看自己打扮得好不好看,有没有啥问题。
要是都没问题,那恭喜你呀,成功制作出一个完美的馈线接头啦!这感觉,是不是特棒?就好像自己亲手打造了一件宝贝似的。
制作馈线接头虽然看起来不是什么特别难的事儿,但真要做好,可得花点儿心思呢!每一个步骤都不能马虎,都得认真对待。
你想想,要是因为一个小小的接头没做好,导致整个系统出问题,那多不值得呀!所以呀,咱得像对待艺术品一样对待制作馈线接头这件事儿,用心去做,才能做出好的成果来。
总之呢,制作馈线接头虽然不复杂,但也绝对不是随随便便就能搞定的。
得有耐心,得细心,还得有那么一点儿小技巧。
朋友们,你们都学会了吗?赶紧去试试吧!。

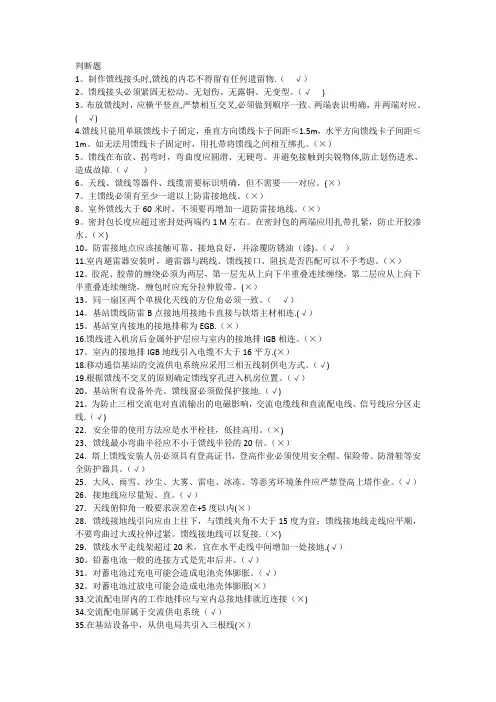

判断题1。
制作馈线接头时,馈线的内芯不得留有任何遗留物.(√)2。
馈线接头必须紧固无松动、无划伤、无露铜、无变型。
(√ )3。
布放馈线时,应横平竖直,严禁相互交叉,必须做到顺序一致。
两端表识明确,并两端对应。
(√)4.馈线只能用单联馈线卡子固定,垂直方向馈线卡子间距≤1.5m,水平方向馈线卡子间距≤1m。
如无法用馈线卡子固定时,用扎带将馈线之间相互绑扎。
(×)5。
馈线在布放、拐弯时,弯曲度应圆滑、无硬弯。
并避免接触到尖锐物体,防止划伤进水,造成故障.(√)6。
天线、馈线等器件、线缆需要标识明确,但不需要一一对应。
(×)7。
主馈线必须有至少一道以上防雷接地线。
(×)8。
室外馈线大于60米时,不须要再增加一道防雷接地线。
(×)9。
密封包长度应超过密封处两端约1 M左右。
在密封包的两端应用扎带扎紧,防止开胶渗水。
(×)10。
防雷接地点应该接触可靠、接地良好,并涂覆防锈油(漆)。
(√)11.室内避雷器安装时,避雷器与跳线、馈线接口、阻抗是否匹配可以不予考虑。
(×)12。
胶泥、胶带的缠绕必须为两层,第一层先从上向下半重叠连续缠绕,第二层应从上向下半重叠连续缠绕,缠包时应充分拉伸胶带。
(×)13。
同一扇区两个单极化天线的方位角必须一致。
(√)14。
基站馈线防雷B点接地用接地卡直接与铁塔主材相连.(√)15。
基站室内接地的接地排称为EGB.(×)16.馈线进入机房后金属外护层应与室内的接地排IGB相连。
(×)17。
室内的接地排IGB地线引入电缆不大于16平方.(×)18.移动通信基站的交流供电系统应采用三相五线制供电方式。
(√)19.根据馈线不交叉的原则确定馈线穿孔进入机房位置。
(√)20。
基站所有设备外壳、馈线窗必须做保护接地.(√)21。
为防止三相交流电对直流输出的电磁影响,交流电缆线和直流配电线、信号线应分区走线.(√)22.安全带的使用方法应是水平栓挂,低挂高用。
一、馈线接头制作流程
1.工具规定位置并有序摆上操作台
2.整直馈线末端
3.切除馈线护套(去皮长度不超过50mm)
4.用切刀切割外导体(留去皮外导体37mm)
5.去除毛刺、铜屑等杂质
6.装O型橡皮圈
7.装接头尾端部分
8.扩张电缆外导体、整圆内导体
9.装接头前端部分(长度方向压紧)
10.旋紧接头(板手适力、旋转后端)
11.校准型号sitemaster
12.测量驻波比值(驻波比值要求小于1.3)
二、馈线接地制作流程
1.整直电缆(距馈线头500mm)
2.切割护套(57mm)
3.接地卡地线胶泥包裹
4.卡上接地卡
5.接地卡地线胶泥裹上电缆
6.从接地卡地线胶泥出开始包胶泥
7.下→上→下→上,长度约16cm
8.从下端胶泥25mm处朝上包胶带
9.下→上→下,每端胶带长出胶泥25mm
10.校准型号sitemaster
11.测量驻波比值(驻波比值要求小于1.3)。
附件2实操:馈线头制作及测试操作评分标准馈线接头的制作(50分)1、工具准备:(10分)1/2馈线接头1对、1/2馈线3米、1/2与专用割刀各一个、美工刀一把、细锉一把、固定扳手2把、开口活动扳手2把、2寸小毛刷1把、扩管器1把(可用普通螺丝刀代替)、小剪刀1把、胶带若干。
2、制作步骤:(30分)(1)切割馈线外皮(5分)使用馈线专用割刀,将馈线外皮切割下,1/2馈线(跳线)割25mm。
(2)切割外导体(5分)使用馈线专用割刀,将馈线外导体割下,1/2馈线(跳线)切割后余约4个波峰(约13mm)。
(3)去除泡沫塑料(2分)沿馈线外导体横切面,齐整去除泡沫塑料。
(4)切整内心导体,去除残渣(5分)使用馈线专用割刀,将馈线内心导体割下,1/2馈线(跳线)切割后的内芯要比外导体多出10mm-13mm左右。
(5)压紧泡沫塑料,将横切面用细锉打磨,用毛刷去除残骸(4分)(6)拆开馈线接头,紧固螺母(2分)(7)扩张馈线接头导体,检查扩张表面,去除馈线接头内残骸(5分)(8)配合工具重新装配接头(2分)对制作出的馈线头,进行驻波比测试(10分)1、工具准备:(2分)天馈线驻波比测试仪1台,电子校准器1个,连接器1个,连接线1根,其它物品根据实际情况待定2、测试步骤:(8分)(1)按ON/OFF键开机,待自检完成后,按ENTER键,进入;(1分)(2)按MODE键进入模式界面,按照要求选择需要测试的驻波比种类,按ENTER 键,进入相应模式;(1分)(3)校准,将电子校准器连接到测试仪射频接口,进行校准,校准完成后,按SAVE SETUP键对校准结果进行保存;(1分)(4)取下电子校准器,正确将馈线连接到测试仪射频接口,开始驻波比测试;(1分)(5)按MARKER键对测试结果进行标记;(1分)(6)按SAVE DISPLAY键对测试标记的结果进行保存,按RECALL DISPLAY键对保存结果进行调取;(1分)(7)对测试结果进行分析:要求故障定位驻波比在1-1.2间,频率驻波比在1-1.5间。
1、馈线制作工具1、一字螺丝刀2、十字螺丝刀3、美工刀4、活动扳手5、尖嘴钳6、斜口钳7、老虎钳8、锉刀9、钢锯 10、呆扳手 11、铜丝刷 12、铁锤 13、卷尺 14、馈线刀 15、驻波测试仪 16、防水胶泥 17、防水胶带 18、绝缘胶带如下图1-1:注:目前的这些工具通用的我们都好买,只有馈线刀和驻波测试仪是专用的工具,但是市场上也能买到。
2、馈线的制作方法2.1目的和意义统一馈线施工人员在工程施工和维护抢修及整改工作中制作馈线接头的方法和提高馈线接头的制作工艺水平,避免因工具或认为原因导致的馈线系统驻波比过高,造成网络性能下降和引起隐形故障。
2.2馈线接头制作工具要求制作馈线接头必须使用专用的工具,专用的工具如图1-1所示。
2.3馈线接头制作要求▫馈线切口处内外导体必须平整光滑,不起毛刺,馈线内外导体表面不能有凹陷,绝缘层表面和内导体内不能残留有任何的金属碎屑。
▫街头必须拧紧,在馈线上用人手大力拧动,应不能出现松动的情况,接头连接处应紧密,间隙应不能大于0.5mm。
▫馈线皮切削处的内导体表面应无明显和深的切割或划痕。
▫接头包装内的所有配件不惜全部使用到位,不能遗漏和少装。
▫接头包封必须严密不进水。
▫驻波比测试小于1.1。
3、馈线接头制作基本步骤和方法3.1 准备制作馈线接头▫选取合适的长度和位置(15厘米)制作接头,将多余的馈线用细齿小手锯锯掉。
▫确定制作接头段的馈线没有弯曲的情况,必须是直的,对不直的部分需校直,校直段馈线的长度不小于15厘米,如图3-1所示。
图3-13.2 剥除馈线外皮及切割馈线如图3-2和3-3▫选择在将要制作接头馈线断口5mm处的一圈馈线波纹是波谷中央位置,用馈线切割刀在该处的馈线外皮进行环切,用手轻压馈线刀,按馈线切割刀旋转的方进行向旋转以恰好能切断馈线皮为佳,应尽量避免切伤馈线外导体。
▫使用馈线安全刀,从环切处开始向外将这小段馈线皮剥掉,剥削时,馈线安全刀刀刃应微微向上,避免划伤外导体表面。
馈线接头制作方法
1前言
电工反馈线接头是一种电工接线类别,能够与其他电路板板上接线或多个电路板之间接线。
一般情况下,由电工制作反馈线接头,以便安装到电路板上。
2电工反馈线的材料
在制作电工反馈线接头时,首先要准备好一些基础材料。
这些基础材料包括热缩管、热熔胶、电线管、螺丝紧固件、锡锭等。
3制作方法
1.将电线放入电线管中,用热熔胶将电线管固定。
2.将热缩管套在电线管上,并用热熔胶固定。
3.将热缩管外部套上电料,并用螺丝来紧固电料。
4.用锡锭在热缩管内部焊接线,以形成连接。
4注意事项
在制作反馈线接头的过程中,要注意更换电烙铁的热胶,防止热胶过热。
在焊接反馈线时,要根据线材材质、线径和线芯数量来选择合适的焊料和焊料量。
焊完后,要用电脑调试板测试线接头,以检查是否接触良好。
西安海天天线科技股份有限公司天馈系统安装规范天馈系统安装规范(GSM/CDMA)西安海天天线科技股份有限公司2002年12月郑重声明:为确保通信网络的运行质量和天馈系统的规范化安装,特制定以下安装规范,要求海天公司工程人员在有关天馈系统的安装和服务工作中严格遵守;同时,凡使用海天公司天馈产品的单位,在自行安装时也必须严格遵循以下安装规范,否则由于安装不规范所引起的质量事故,海天公司概不承担任何法律和经济责任。
西安海天天线科技股份有限公司2002年12月15日一.天支(抱杆)1.天支的位置应与设计相符。
2.天支应保证施工人员安装天线、馈线、跳线时的安全和方便。
3.天支安装必须垂直。
(允许误差0.5°)4.全向站天支到塔身的距离应大于3米。
5.定向站天支应符合定向天线安装距离要求(且使用标准天支、天支长3米)。
二.天线安装1)全向天线1.铁塔顶平台安装全向天线时,天线水平间距必须大于4m。
2.全向天线安装于铁塔塔身平台上时,天线与塔身的水平距离应大于3m。
3.同平台全向天线与其它天线的间距应大于1.5m。
4.上下平台全向天线的垂直距离应大于1m。
5.天线的固定底座上平面应与天支的顶端平行。
(允许误差±5cm)6.全向天线安装时必须保证天线竖直。
(允许误差±0.5°)7、天线的接口是天线和跳线的连接口,并非承重口。
安装时不能直接和7/8″馈线连接,应先与1/2″跳线连接,再连接7/8″馈线。
严禁用天线和7/8″馈线直接相连,并用天线吊装馈线选用1/2″跳线时,根据铁塔及安装平台的规格选用1.5米、2.0米、3.0米、5.0米、6.0米等相应规格的1/2″跳线,以确保网络优化中天线的方位角和俯仰角有充足的调整余地。
2)定向天线1.同一小区两单极化天线在辐射方向上间距应大于4m。
(最小不小于3.5m)2.相邻小区间两天线间距应大于0.5m。
3.上下平台间天线垂直分极距离应大于1m。
一、天馈系统安装规范:(一)天线:1、抱杆:安装天线的载体,其安装位置应距塔身距离(全向)>3米,定向>1米,接地、固定都应符合要求。
抱杆的高度应比天线长10cm以上。
抱杆垂直度、方位角符合设计要求。
2、天线的安装要求:基站使用的天线规格、型号符合设计要求,天线安装的俯仰角、方位角正确(使用罗盘等工具测量。
一般情况下方位角偏差不能大于5度;俯仰角必须符合设计或局方要求),天线的软跳线应与塔抱杆使用专用扎带连接牢固。
(1)在天线的直线距离400M内无障碍物。
(2)GSM900系统两接收天线间距4M和DCS1800间距大于2M。
(3)铁塔的避雷装置应符合要求,所装天线应置避雷针的450保护范围内。
(4)全向天线要求铁塔塔身间距不小于2米,定向天线要求不小于0.5米;全向天线底部抱箍与抱杆底部相持平,定向天线顶部应比抱杆顶部低10cm以上。
(5)天线安装要求垂直,其高度、倾角、方位角及小区位置必须于频率规划(设计)一致。
(6)同一扇区两天线间隔>4米,邻扇区天线间隔>1米。
(7)同一水平面天线与其他设备天线间隔>8米,同一垂直天线与其它设备天线的间隔>2米。
3.GPS天线安装标准(1)GPS天线安装应牢固,应用螺栓固定。
所有外部接头都必须使用黑色防水胶带保护,胶带需将接头全部覆盖,并在接头两端延长 5 厘米,中间不能有缝隙。
(2)GPS 天线应与地平面垂直,夹角应为90°± 2°(3)GPS天线安装在铁塔上,应距铁塔边缘0.5米,应在铁塔南侧(北半球或与铁塔平行),以保证GPS天线至少可以接收四颗卫星。
(4)GPS 天线在所属区域不是最高点。
(5)GPS天线不能安装在铁塔顶端。
(6)GPS应安装在具有接地装置的锥体雷电保护区内。
如果GPS安装在钢架上,钢架的接地应使用焊接方式。
(7)GPS天线在水平或垂直方向应距基站发射天线3米远(8)GPS天线应与铁塔朝南的一角距离至少1m;(9)GPS天线安装在楼顶时,应在抱杆上安装避雷针,抱杆与接地线焊接使整个抱杆处于接地状态。
、馈线接头制作标准(以1/2馈线为例)
(一)接头制作工具:老虎钳,小钢锯,导角器(或平锉),剥线刀,馈线旋转割刀(一般使用安德鲁专用工具)
(二)首先在波谷的位置切断馈线,使截面平齐。
然后过7个波峰后,在波谷处用剥线刀成45度倾角割去外皮,使外导体裸露37mm。
如图134。
图134
(三)将剥好外皮馈线的第一个波谷处放置于馈线旋转割刀的第一个刀片上;合上馈线旋转割刀;逆时针旋转,“咔嚓”一声后停止(注意不要损伤内导体);用老虎钳夹住前端慢慢向外旋转,露出内导体12mm。
(如图135)
图135
(四)使用导角器或平锉导角,使内导体前端光滑成圆锥形;(如图136)
图136
(五)安装馈线头的后端,露出馈线的外导体;(如图137)
图137
(六)扩孔,使外导体和泡沫分离;(如图138)
图138
(七)安装馈线头的前端;用扳手固定好馈线头中间部分不动,拧紧前端;然后,用扳手固定好馈线头中间部分不动,拧紧后端。
(如图139)
图139
(八) 馈线接头的防水同馈线接地防水。
一、2M线制作1、工具电烙铁、专用压线钳、斜口钳、美工刀、美工刀、焊锡丝。
2、制作步骤(1)将同轴缆外皮拨开如图所示。
将2M头尾部外套拧开,并将尾部外套、压接套管套在同轴线上。
(2)用工具刀将同轴缆外皮剥去12mm,剥时力量适当,注意不得伤及屏蔽网。
2Mbit/s同轴线是成对使用的,其中一根用作发信,一根用作收信,对其用途做了定义后应做好标签。
将露出的屏蔽网从左至右分开,用斜口钳剪去4mm,使屏蔽网长度为8mm。
用工具刀将内绝缘层剥去2mm,注意不要伤及同轴缆芯线,将剥好的同轴线穿入同轴插头压接套管内。
将同轴缆芯线插入同轴体铜芯杆,涂少许焊锡膏在同轴芯线上,用电烙铁沾锡点焊,焊接时间不得太长,以免破坏内绝缘,导致同轴芯线接地,要求焊点光滑、整洁、不虚焊。
注意:焊接时确保焊锡充分融化,并且焊点大小适中,及不虚焊由部导致同轴芯线与同轴体短路。
将屏蔽层贴附在同轴体接地管上,使屏蔽网尽可能大面积的与接地管接触,将压接套管套在屏蔽网上,保持压接套管与接地管留有1mm的距离,并保证屏蔽层不超出导压接管。
用压线钳将压接管与接地管充分压接,但用力适当,不得压裂接地管。
压好后将同轴插头外套旋紧在同轴体上,用万用表测试是否有短路。
二、RJ45水晶头制作1、标准现在最常用的标准是:TIA/EAI 568B,还有一种是TIA/EAI 568A。
他们的接线稍微有些不同,制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上,有开口的一方朝向自己身体,从左至右排序为 12345678 如下:TIA/EIA-568B: 1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕TIA/EIA-568A: 1、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、白棕,8、棕10M以太网的网线接法使用1,2,3,6编号的芯线传递数据,100M以太网的网线使用4,5,7,8编号的芯线传递数据。
100BASE-T4 RJ-45对双绞线网线接法的规定如下: 1、2用于发送,3、6用于接收,4、5,7、8是双向线。
