馈线接头

馈线接头制作方法
馈线接头是电力系统中常见的一种连接器件，用于连接电力设备和电力线路，
其制作方法对于电力系统的安全运行至关重要。

下面将介绍馈线接头的制作方法，希望对您有所帮助。

首先，制作馈线接头需要准备好相应的材料和工具。

常用的材料包括铜管、铜线、绝缘套管等，工具包括剥线钳、压接钳、焊接设备等。

其次，根据实际需要选择合适规格的铜管和铜线。

铜管的直径和长度应根据电
流负荷和电线规格来确定，一般情况下直径越大、长度越长的铜管承载的电流负荷越大。

铜线的规格应与电力线路相匹配，一般要求铜线与电力线路的导体直径相近，以保证电流的传输效率和安全性。

接下来，根据实际需要使用剥线钳剥去铜线的绝缘层，露出一定长度的铜线。

然后使用压接钳将铜线压接到铜管内，确保压接牢固，电流传输顺畅。

接着，将压接好的铜管套入绝缘套管中，确保铜管与绝缘套管之间有一定的距离，以防止电气短路和绝缘损坏。

最后，根据实际需要进行焊接处理。

焊接是为了确保铜管和铜线之间的连接更
加牢固和可靠，提高接头的承载能力和导电性能。

在焊接过程中需要注意控制焊接温度和时间，避免对铜管和铜线造成损坏。

总之，馈线接头的制作方法需要严格按照相关标准和要求进行，确保接头的质
量和可靠性。

在制作过程中，需要注意材料的选择和加工，工具的使用和操作，以及焊接的技术要求，力求做到每一个细节都符合要求。

希望以上内容能够对您有所帮助，谢谢阅读！。

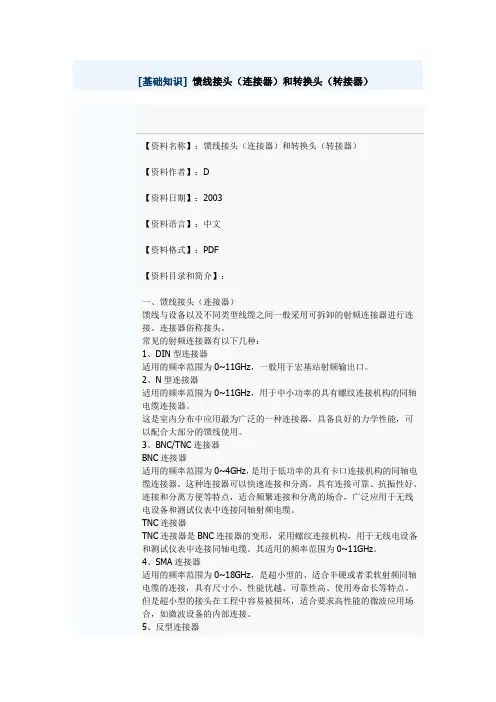

[基础知识]馈线接头（连接器）和转换头（转接器）【资料名称】：馈线接头（连接器）和转换头（转接器）【资料作者】：D【资料日期】：2003【资料语言】：中文【资料格式】：PDF【资料目录和简介】：一、馈线接头（连接器）馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。

连接器俗称接头。

常见的射频连接器有以下几种：1、DIN型连接器适用的频率范围为0~11GHz，一般用于宏基站射频输出口。

2、N型连接器适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。

这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。

3、BNC/TNC连接器BNC连接器适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。

这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。

TNC连接器TNC连接器是BNC连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。

其适用的频率范围为0~11GHz。

4、SMA连接器适用的频率范围为0~18GHz，是超小型的、适合半硬或者柔软射频同轴电缆的连接，具有尺寸小、性能优越、可靠性高、使用寿命长等特点。

但是超小型的接头在工程中容易被损坏，适合要求高性能的微波应用场合，如微波设备的内部连接。

5、反型连接器通常是一对连接器：公连接器采用内螺纹联接，母连接器采用外螺纹联接，但有些连接器与之相反，即公连接器采用外螺纹联接，母连接器采用内螺纹联接，这些都统称为反型连接器。

例如某些WLAN的AP设备的外接天线接口就采用了反型SMA连接器。

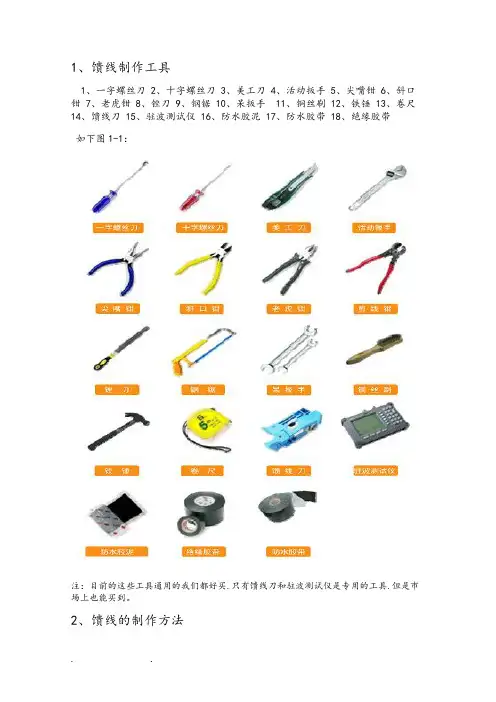

1、馈线制作工具1、一字螺丝刀2、十字螺丝刀3、美工刀4、活动扳手5、尖嘴钳6、斜口钳7、老虎钳8、锉刀9、钢锯 10、呆扳手 11、铜丝刷 12、铁锤 13、卷尺14、馈线刀 15、驻波测试仪 16、防水胶泥 17、防水胶带 18、绝缘胶带如下图1-1：注：目前的这些工具通用的我们都好买.只有馈线刀和驻波测试仪是专用的工具.但是市场上也能买到。

2、馈线的制作方法2.1目的和意义统一馈线施工人员在工程施工和维护抢修及整改工作中制作馈线接头的方法和提高馈线接头的制作工艺水平.避免因工具或认为原因导致的馈线系统驻波比过高.造成网络性能下降和引起隐形故障。

2.2馈线接头制作工具要求制作馈线接头必须使用专用的工具.专用的工具如图1-1所示。

2.3馈线接头制作要求▫馈线切口处内外导体必须平整光滑.不起毛刺.馈线内外导体表面不能有凹陷.绝缘层表面和内导体内不能残留有任何的金属碎屑。

▫街头必须拧紧.在馈线上用人手大力拧动.应不能出现松动的情况.接头连接处应紧密.间隙应不能大于0.5mm。

▫馈线皮切削处的内导体表面应无明显和深的切割或划痕。

▫接头包装内的所有配件不惜全部使用到位.不能遗漏和少装。

▫接头包封必须严密不进水。

▫驻波比测试小于1.1。

3、馈线接头制作基本步骤和方法3.1 准备制作馈线接头▫选取合适的长度和位置（15厘米）制作接头.将多余的馈线用细齿小手锯锯掉。

▫确定制作接头段的馈线没有弯曲的情况.必须是直的.对不直的部分需校直.校直段馈线的长度不小于15厘米.如图3-1所示。

图3-13.2 剥除馈线外皮及切割馈线如图3-2和3-3▫选择在将要制作接头馈线断口5mm处的一圈馈线波纹是波谷中央位置.用馈线切割刀在该处的馈线外皮进行环切.用手轻压馈线刀.按馈线切割刀旋转的方进行向旋转以恰好能切断馈线皮为佳.应尽量避免切伤馈线外导体。

▫使用馈线安全刀.从环切处开始向外将这小段馈线皮剥掉.剥削时.馈线安全刀刀刃应微微向上.避免划伤外导体表面。

制作馈线接头的步骤嘿，朋友们！今天咱就来讲讲制作馈线接头这档子事儿。

你可别小瞧这馈线接头，它就好比是电路里的小关节，要是这儿没弄好，那整个系统都可能不灵光啦！就好像人走路，要是关节不灵活，那还怎么走得稳当呀！首先呢，咱得把工具准备齐全咯。

就像战士上战场得有趁手的兵器一样，没有家伙事儿可不行。

钳子、刀子、螺丝刀啥的，一个都不能少。

然后就开始动手啦！先把馈线的外皮小心翼翼地剥开，这可得仔细着点儿，别伤着里面的线芯啦，不然它可要“哭鼻子”咯。

接着呢，把线芯整整齐齐地排列好，就跟咱梳头发一样，得梳得顺顺溜溜的。

再之后，把接头拿过来，轻轻地套在线芯上，就像给它穿上一件合适的小外套。

这时候可别着急，得慢慢地旋紧，让它们紧密贴合，没有一点儿缝隙。

接下来可就是关键步骤啦！用钳子把接头夹紧，这就好比给它们来个“紧紧的拥抱”，让它们牢牢地在一起，可不能松松垮垮的。

这要是没夹紧，那可就麻烦大了，信号可能就时好时坏，跟那调皮的小孩子似的。

做好了这些，还没完事儿呢！咱得检查检查，看看有没有哪里没弄好，有没有漏铜丝啥的。

这就跟咱出门前照镜子一样，得看看自己打扮得好不好看，有没有啥问题。

要是都没问题，那恭喜你呀，成功制作出一个完美的馈线接头啦！这感觉，是不是特棒？就好像自己亲手打造了一件宝贝似的。

制作馈线接头虽然看起来不是什么特别难的事儿，但真要做好，可得花点儿心思呢！每一个步骤都不能马虎，都得认真对待。

你想想，要是因为一个小小的接头没做好，导致整个系统出问题，那多不值得呀！所以呀，咱得像对待艺术品一样对待制作馈线接头这件事儿，用心去做，才能做出好的成果来。

总之呢，制作馈线接头虽然不复杂，但也绝对不是随随便便就能搞定的。

得有耐心，得细心，还得有那么一点儿小技巧。

朋友们，你们都学会了吗？赶紧去试试吧！。

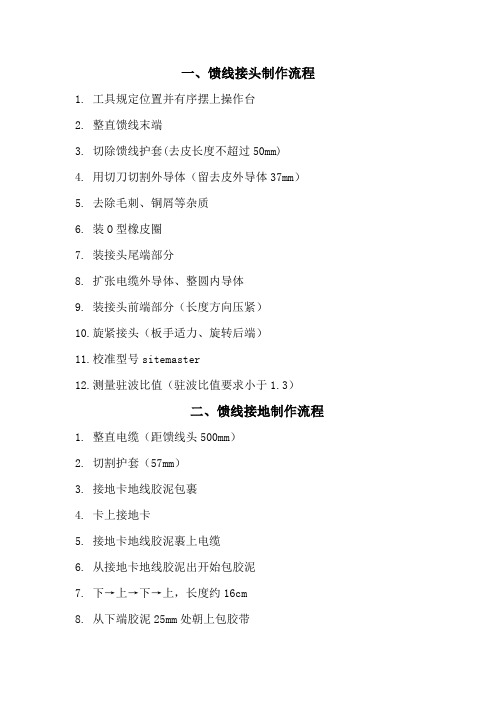

一、馈线接头制作流程
1.工具规定位置并有序摆上操作台
2.整直馈线末端
3.切除馈线护套(去皮长度不超过50mm)
4.用切刀切割外导体（留去皮外导体37mm）
5.去除毛刺、铜屑等杂质
6.装O型橡皮圈
7.装接头尾端部分
8.扩张电缆外导体、整圆内导体
9.装接头前端部分（长度方向压紧）
10.旋紧接头（板手适力、旋转后端）
11.校准型号sitemaster
12.测量驻波比值（驻波比值要求小于1.3）
二、馈线接地制作流程
1.整直电缆（距馈线头500mm）
2.切割护套（57mm）
3.接地卡地线胶泥包裹
4.卡上接地卡
5.接地卡地线胶泥裹上电缆
6.从接地卡地线胶泥出开始包胶泥
7.下→上→下→上，长度约16cm
8.从下端胶泥25mm处朝上包胶带
9.下→上→下，每端胶带长出胶泥25mm
10.校准型号sitemaster
11.测量驻波比值（驻波比值要求小于1.3）。

附件2实操：馈线头制作及测试操作评分标准馈线接头的制作（50分）1、工具准备：（10分）1/2馈线接头1对、1/2馈线3米、1/2与专用割刀各一个、美工刀一把、细锉一把、固定扳手2把、开口活动扳手2把、2寸小毛刷1把、扩管器1把（可用普通螺丝刀代替）、小剪刀1把、胶带若干。

2、制作步骤：（30分）（1）切割馈线外皮（5分）使用馈线专用割刀，将馈线外皮切割下，1/2馈线（跳线）割25mm。

（2）切割外导体（5分）使用馈线专用割刀，将馈线外导体割下，1/2馈线（跳线）切割后余约4个波峰（约13mm）。

（3）去除泡沫塑料（2分）沿馈线外导体横切面，齐整去除泡沫塑料。

（4）切整内心导体，去除残渣（5分）使用馈线专用割刀，将馈线内心导体割下，1/2馈线（跳线）切割后的内芯要比外导体多出10mm-13mm左右。

（5）压紧泡沫塑料，将横切面用细锉打磨，用毛刷去除残骸（4分）（6）拆开馈线接头，紧固螺母（2分）（7）扩张馈线接头导体，检查扩张表面，去除馈线接头内残骸（5分）（8）配合工具重新装配接头（2分）对制作出的馈线头，进行驻波比测试（10分）1、工具准备：（2分）天馈线驻波比测试仪1台，电子校准器1个，连接器1个，连接线1根，其它物品根据实际情况待定2、测试步骤：（8分）（1）按ON/OFF键开机，待自检完成后，按ENTER键，进入；（1分）（2）按MODE键进入模式界面，按照要求选择需要测试的驻波比种类，按ENTER 键，进入相应模式；（1分）（3）校准，将电子校准器连接到测试仪射频接口，进行校准，校准完成后，按SAVE SETUP键对校准结果进行保存；（1分）（4）取下电子校准器，正确将馈线连接到测试仪射频接口，开始驻波比测试；（1分）（5）按MARKER键对测试结果进行标记；（1分）（6）按SAVE DISPLAY键对测试标记的结果进行保存，按RECALL DISPLAY键对保存结果进行调取；（1分）（7）对测试结果进行分析：要求故障定位驻波比在1-1.2间，频率驻波比在1-1.5间。

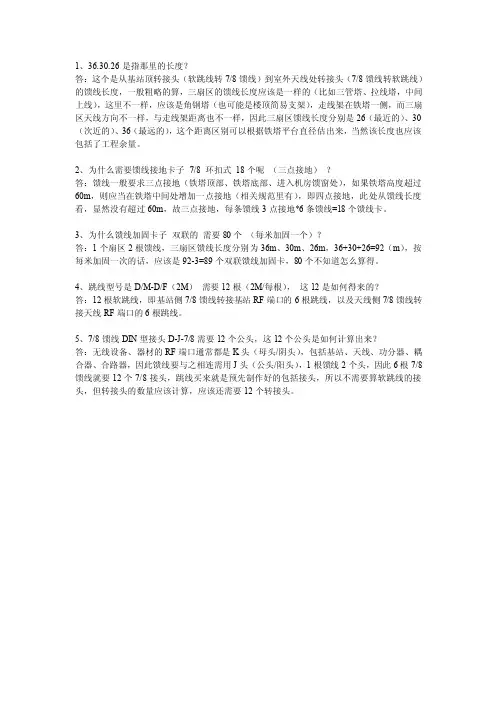

1、36.30.26是指那里的长度？答：这个是从基站顶转接头（软跳线转7/8馈线）到室外天线处转接头（7/8馈线转软跳线）的馈线长度，一般粗略的算，三扇区的馈线长度应该是一样的（比如三管塔、拉线塔，中间上线），这里不一样，应该是角钢塔（也可能是楼顶简易支架），走线架在铁塔一侧，而三扇区天线方向不一样，与走线架距离也不一样，因此三扇区馈线长度分别是26（最近的）、30（次近的）、36（最远的），这个距离区别可以根据铁塔平台直径估出来，当然该长度也应该包括了工程余量。

2、为什么需要馈线接地卡子7/8 环扣式18个呢（三点接地）？答：馈线一般要求三点接地（铁塔顶部、铁塔底部、进入机房馈窗处），如果铁塔高度超过60m，则应当在铁塔中间处增加一点接地（相关规范里有），即四点接地，此处从馈线长度看，显然没有超过60m，故三点接地，每条馈线3点接地*6条馈线=18个馈线卡。

3、为什么馈线加固卡子双联的需要80个（每米加固一个）？答：1个扇区2根馈线，三扇区馈线长度分别为36m、30m、26m，36+30+26=92（m），按每米加固一次的话，应该是92-3=89个双联馈线加固卡，80个不知道怎么算得。

4、跳线型号是D/M-D/F（2M）需要12根（2M/每根），这12是如何得来的？答：12根软跳线，即基站侧7/8馈线转接基站RF端口的6根跳线，以及天线侧7/8馈线转接天线RF端口的6根跳线。

5、7/8馈线DIN型接头D-J-7/8需要12个公头，这12个公头是如何计算出来？答：无线设备、器材的RF端口通常都是K头（母头/阴头），包括基站、天线、功分器、耦合器、合路器，因此馈线要与之相连需用J头（公头/阳头），1根馈线2个头，因此6根7/8馈线就要12个7/8接头，跳线买来就是预先制作好的包括接头，所以不需要算软跳线的接头，但转接头的数量应该计算，应该还需要12个转接头。

馈线接头（连接器）和转换头（转接器）的命名方式2009-10-31 11:45:13| 分类：默认分类 |字号订阅一、馈线接头（连接器）馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。

连接器俗称接头。

常见的射频连接器有以下几种：1、DIN型连接器适用的频率范围为0~11GHz，一般用于宏基站射频输出口。

2、N型连接器适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。

这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。

3、BNC/TNC连接器BNC连接器适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。

这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。

TNC连接器TNC连接器是BNC连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。

其适用的频率范围为0~11GHz。

4、SMA连接器适用的频率范围为0~18GHz，是超小型的、适合半硬或者柔软射频同轴电缆的连接，具有尺寸小、性能优越、可靠性高、使用寿命长等特点。

但是超小型的接头在工程中容易被损坏，适合要求高性能的微波应用场合，如微波设备的内部连接。

5、反型连接器通常是一对连接器：公连接器采用内螺纹联接，母连接器采用外螺纹联接，但有些连接器与之相反，即公连接器采用外螺纹联接，母连接器采用内螺纹联接，这些都统称为反型连接器。

例如某些WLAN的AP设备的外接天线接口就采用了反型SMA连接器。

实例图片：二、转换头（转接器）===我们常用的1/2馈线头即为N型J头，又称N-J头而室分中常用的7/8头为DIN-NJ头，即接馈线端为DIN大小、输出端为NJ 头的馈线头应该是1/2"DIN型公头，分开说的，前面说馈线端，后面N和DIN说头DIN头是用来接基站的，耦合基站的时候用；N头是室分的。
