在当前21世纪的数字化时代,集成电路测试技术的发展已经成为全球科技领域的热点话题。
作为我国的一项战略性新兴产业,集成电路测试技术的现状和未来发展策略备受关注。
本文将就此主题展开全面评估,从深度和广度两个方面进行探讨,以帮助读者更全面地了解我国集成电路测试技术的发展现状和未来发展策略。
1. 我国集成电路测试技术现状在当前全球集成电路行业发展的大背景下,我国的集成电路测试技术正在经历着快速的发展。
随着科技创新和产业升级的不断推进,我国的集成电路测试技术已经取得了一系列重要的成就。
其中,包括了硬件设备的不断优化,测试技术的不断创新,以及标准化和规范化的不断提升。
与此我国的集成电路测试技术应用领域也在不断拓展,不仅包括了传统的消费电子领域,还涉及到了汽车电子、物联网、人工智能等新兴产业领域。
我国集成电路测试技术的现状呈现出了一种蓬勃发展的态势。
2. 我国集成电路测试技术的发展策略针对当前我国集成电路测试技术的现状,我们首先需要明确未来的发展目标和战略定位。
在此基础上,我们应该持续加大对集成电路测试技术的研发投入,加强对关键技术的攻关,致力于建设一批具有国际竞争力的高水平集成电路测试技术研发团队。
应该加强国际合作,吸引国际一流的技术人才和先进的技术理念,不断完善我国集成电路测试技术产业生态,加快技术创新和产业升级的步伐。
另外,在政策支持方面,相关部门还应当制定一系列有针对性的政策措施,推动整个集成电路测试技术产业链的健康发展。
3. 个人观点和总结从个人角度来看,我认为我国集成电路测试技术的现状已经非常可喜,但仍有很多方面需要不断完善和提升。
在未来的发展中,我国应该更加注重基础研究和核心技术创新,打造具有全球竞争力的集成电路测试技术产业。
应该更加注重产学研合作,加强技术人才培养和团队建设,为我国集成电路测试技术的跨越式发展和全球领先提供坚实的人才和技术基础。
我国集成电路测试技术的发展已经取得了一定的成就,但在未来的道路上仍需不懈努力。
IC测试简介IC测试(Integrated Circuit Test)是指对集成电路芯片进行测试和验证的过程。
集成电路芯片是现代电子产品的核心组成部分,它们在智能手机、计算机、汽车电子、通讯设备等各个领域得到广泛应用。
在生产过程中,IC测试是确保芯片质量的重要环节,旨在发现和解决潜在的制造缺陷,以确保芯片在正常工作条件下具有良好的性能和可靠性。
IC测试的目的IC测试的主要目的是验证集成电路芯片在不同工作条件下的性能表现、特性和可靠性。
通过测试,可以识别和排除制造过程中的潜在错误,提高产品的质量和可靠性。
以下是IC测试的主要目的:1.验证芯片的性能指标是否符合设计要求。
2.确保芯片在各种工作条件下都能正常工作。
3.发现和修复制造过程中的缺陷。
4.提供可靠的芯片给客户,减少出现问题的风险。
IC测试方法IC测试方法可以分为功能测试和可靠性测试两类。
功能测试功能测试是验证芯片的基本功能和性能指标是否符合设计要求的测试方法。
主要包括以下几个方面:1.电性能测试:测试芯片的输入输出电阻、电平、电流等参数。
2.逻辑功能测试:验证芯片的逻辑电路是否正常工作,通过输入特定的信号,观察输出是否符合预期。
3.时序测试:测试芯片的时钟频率、延迟时间、数据传输速度等参数。
4.边界扫描测试:通过模拟接口信号和内部信号的边界情况,检查芯片的边界逻辑是否正确。
可靠性测试可靠性测试是验证芯片在各种工作条件下的长期可靠性和稳定性的测试方法。
主要包括以下几个方面:1.温度测试:测试芯片在不同温度条件下的性能和可靠性。
常见的温度测试包括高温Aging测试和低温测试。
2.电压测试:测试芯片在不同电压条件下的性能和可靠性。
常见的电压测试包括过压测试和欠压测试。
3.电磁干扰测试:测试芯片在电磁环境下的抗干扰性能。
4.辐射测试:测试芯片在射频辐射环境下的性能和可靠性。
5.震动测试:测试芯片在机械震动条件下的耐久性和可靠性。
IC测试流程IC测试通常是在芯片生产的后期进行的。
集成电路芯片封装:是指利用膜技术及微细加工技术,将芯片及其他要素在框架或基板上布置,粘贴,固定及连接,引出接线端子并通过可塑性绝缘介质灌封固定构成整体立体结构的工艺封装工程:将封装体与基板连接固定装配成完整的系统或电子设备,并确保整个的综合性能的工程(合起来就是广义的封装概念)芯片封装实现的功能:①传递电能,主要是指电源电压的分配和导通②传递电路信号,主要是将电信号的延迟尽可能的减小,在布线时应尽可能使信号线与芯片的互联路径及通过封装的I/O接口引出的路径最短③提供散热途径,主要是指各种芯片封装都要考虑元器件部件长期工作时,如何将聚集的热量散出的问题④结构保护与支持,主要是指芯片封装可为芯片和其他连接部件提供牢固可靠的机械支撑封装工程的技术层次①第一层次,该层次又称为芯片层次的封装,是指把集成电路芯片与封装基板或引脚架之间的粘贴固定电路连线与封装保护的工艺②第二层次,将数个第一层次完成的封装与其他电子元器件组成一个电路卡的工艺③第三层次,将数个第二层次完成的封装,组装成的电路卡组合在一个主电路板上,使之成为一个部件或子系统的工艺④第四层次,将数个子系统组装成一个完整电子产品的工艺过程芯片封装的分类:按照封装中组合集成电路芯片的数目,可以分为单芯片封装与多芯片封装按照密封的材料区分,可分为高分子材料和陶瓷为主的种类按照器件与电路板互连方式,可分为引脚插入型和表面贴装型按照引脚分布形态,可分为单边引脚,双边引脚,四边引脚与底部引脚零级层次,在芯片上的集成电路元件间的连线工艺SCP,单芯片封装MCP,多芯片封装DIP,双列式封装BGA,球栅阵列式封装SIP,单列式封装ZIP,交叉引脚式封装QFP,四边扁平封装MCP,底部引脚有金属罐式PGA,点阵列式封装芯片封装技术的基本工艺流程:硅片减薄,硅片切割,芯片贴装,芯片互连,成型技术,去飞边,毛刺,切筋成型,上焊锡,打码芯片减薄:目前硅片的背面减薄技术主要有磨削,研磨,干式抛光,化学机械平坦工艺,电化学腐蚀,湿法腐蚀,等离子增强化学腐蚀,常压等离子腐蚀等芯片切割:刀片切割,激光切割(激光半切割,激光全切割)激光开槽加工是一种常见的激光半切割方式芯片贴装也称为芯片粘贴,是将IC芯片固定于封装基板或引脚架芯片的承载座上的工艺过程。

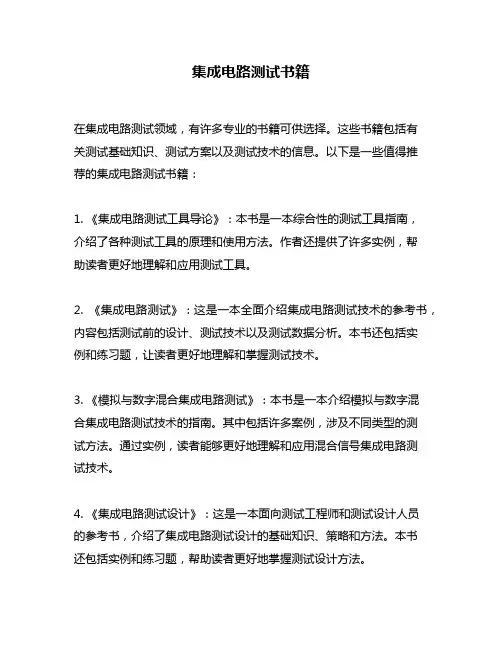

集成电路测试书籍
在集成电路测试领域,有许多专业的书籍可供选择。
这些书籍包括有
关测试基础知识、测试方案以及测试技术的信息。
以下是一些值得推
荐的集成电路测试书籍:
1. 《集成电路测试工具导论》:本书是一本综合性的测试工具指南,
介绍了各种测试工具的原理和使用方法。
作者还提供了许多实例,帮
助读者更好地理解和应用测试工具。
2. 《集成电路测试》:这是一本全面介绍集成电路测试技术的参考书,内容包括测试前的设计、测试技术以及测试数据分析。
本书还包括实
例和练习题,让读者更好地理解和掌握测试技术。
3. 《模拟与数字混合集成电路测试》:本书是一本介绍模拟与数字混
合集成电路测试技术的指南。
其中包括许多案例,涉及不同类型的测
试方法。
通过实例,读者能够更好地理解和应用混合信号集成电路测
试技术。
4. 《集成电路测试设计》:这是一本面向测试工程师和测试设计人员
的参考书,介绍了集成电路测试设计的基础知识、策略和方法。
本书
还包括实例和练习题,帮助读者更好地掌握测试设计方法。
5. 《集成电路故障诊断与测试》:本书介绍了集成电路故障诊断技术和测试方法。
本书包括故障诊断方法、测试台和测试程序的设计、测试的数据分析和故障排除方法。
通过本书,读者能够了解集成电路测试并学会如何进行故障诊断。
这些书籍涵盖了集成电路测试的不同方面,其中一些还提供了实例和练习题,帮助读者更好地理解和掌握测试技术。
如果您正在考虑学习集成电路测试或者需要帮助解决测试问题,这些书籍将会对您的工作和职业生涯产生积极的影响。
集成电路测试原理
集成电路测试是对集成电路或模块进行检测,通过测量对于集成电路的输出回应和预期输出比较,以确定或评估集成电路元器件功能和性能的过程,是验证设计、监控生产、保证质量、分析失效以及指导应用的重要手段。
1.基本原理
被测电路DUT可作为一个已知功能的实体,测试依据原始输入x和网络功能集F(x),确定原始输出回应y,并分析y是否表达了电路网络的实际输出。
因此,测试的基本任务是生成测试输入,而测试系统的基本任务则是将测试输入应用于被测器件的原始输入管脚,第二步是从被测器件的原始输出管脚采样输出回应,最后经过分析处理得到结果。
图1 基本原理
2.测试过程
(1)测试设备
通常被叫做自动测试设备,是用来向被测试器件施加输入,并观察输出。
考虑被测器件的技术指标和规范,费用(美分/美秒、可靠性、服务能力、软件编程难易程度。
(2)测试接口
合理地选择测试插座和设计制作测试负载。
集成电路测试与可靠性评估方法集成电路测试与可靠性评估是保障集成电路品质和可靠性的重要环节。
在集成电路生产过程中,测试环节主要是对电路功能和性能进行全面的验证,而可靠性评估则是通过一系列的可靠性试验和统计分析,来预测电路在使用中的寿命和性能衰减情况。
集成电路测试主要分为芯片级测试和封装级测试两个阶段。
芯片级测试是在芯片元件封装之前进行的一系列测试,包括功能测试、性能测试、可靠性测试等。
功能测试是验证芯片功能是否正常的关键步骤,通过输入不同的电信号,观察输出是否符合设计要求。
性能测试则是对芯片性能进行测试和评估,包括速度、功耗、噪声等指标。
可靠性测试则是模拟芯片在特定环境下的工作条件,如温度、湿度等,通过长时间运行和应力测试来评估芯片的可靠性。
封装级测试是将芯片封装成成品之后进行的测试过程,主要是对封装后的电路进行功能验证和可靠性测试。
功能验证是对整个封装电路进行的测试,测试的内容包括输入输出特性、信号延迟、功率特性等。
可靠性测试则是通过模拟使用条件,对封装电路进行长时间运行测试,以评估其寿命和可靠性。
集成电路可靠性评估是通过一系列的可靠性试验和统计分析,来对电路的寿命和性能衰减情况进行预测和评估。
常见的可靠性试验包括热老化试验、温度循环试验、湿热试验等。
热老化试验是将芯片或封装电路置于高温环境中,通过加速老化的方式来评估电路的寿命。
温度循环试验则是通过将电路反复置于高低温环境中,来模拟电路在温度变化时的性能衰减情况。
湿热试验则是将电路置于高温高湿环境中,通过湿度和温度的协同作用来评估电路的可靠性。
除了可靠性试验,还可以通过统计分析方法来评估电路的可靠性。
常见的统计分析方法包括故障数据分析、可靠性增长分析等。
故障数据分析是对电路的故障数据进行收集和分析,通过统计方法来评估电路的失效率和失效模式。
可靠性增长分析则是通过长时间运行测试,收集电路的失效数据,通过分析失效数据的分布和趋势,来预测电路的寿命和性能衰减情况。

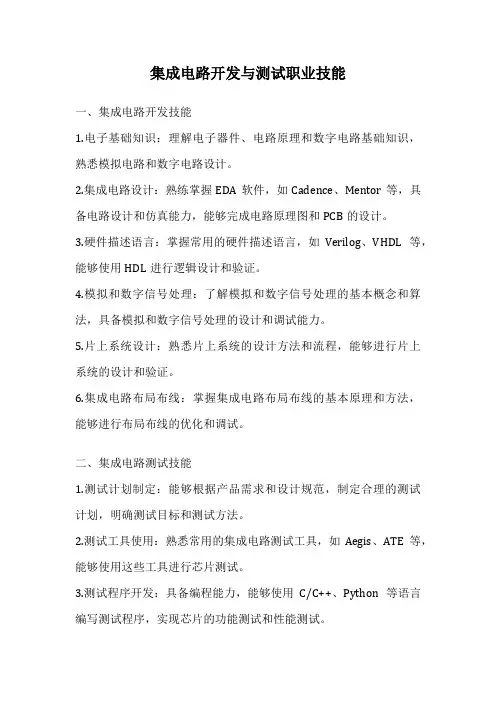

集成电路开发与测试职业技能一、集成电路开发技能1.电子基础知识:理解电子器件、电路原理和数字电路基础知识,熟悉模拟电路和数字电路设计。
2.集成电路设计:熟练掌握EDA软件,如Cadence、Mentor等,具备电路设计和仿真能力,能够完成电路原理图和PCB的设计。
3.硬件描述语言:掌握常用的硬件描述语言,如Verilog、VHDL等,能够使用HDL进行逻辑设计和验证。
4.模拟和数字信号处理:了解模拟和数字信号处理的基本概念和算法,具备模拟和数字信号处理的设计和调试能力。
5.片上系统设计:熟悉片上系统的设计方法和流程,能够进行片上系统的设计和验证。
6.集成电路布局布线:掌握集成电路布局布线的基本原理和方法,能够进行布局布线的优化和调试。
二、集成电路测试技能1.测试计划制定:能够根据产品需求和设计规范,制定合理的测试计划,明确测试目标和测试方法。
2.测试工具使用:熟悉常用的集成电路测试工具,如Aegis、ATE等,能够使用这些工具进行芯片测试。
3.测试程序开发:具备编程能力,能够使用C/C++、Python等语言编写测试程序,实现芯片的功能测试和性能测试。
4.测试设备操作:熟悉各种测试设备的操作方法和使用技巧,能够独立完成芯片测试工作。
5.故障分析和修复:具备故障分析和修复能力,能够准确识别芯片测试中的故障,并采取相应的措施进行修复。
6.测试数据分析:具备数据分析能力,能够对测试结果进行统计和分析,发现问题并提出改进措施。
集成电路开发与测试是一项复杂而重要的工作,要求工程师具备扎实的电子技术知识、熟练的实践技能以及良好的团队合作能力。
随着科技的发展和应用领域的不断扩大,集成电路行业的发展前景广阔,对于具备相关技能的人才需求也越来越大。
因此,如果想要在集成电路开发与测试领域取得成功,除了掌握必要的专业知识和技能,还需要不断学习和提升自己,跟上行业的发展趋势和技术变化。
集成电路开发与测试是一项具有挑战性的职业,需要工程师具备扎实的电子技术知识和熟练的实践技能。
1+X集成电路理论测试题+参考答案一、单选题(共39题,每题1分,共39分)1.元器件的引线直径与印刷焊盘孔径应有()的合理间隙。
A、0.2~0.4mmB、0.2~0.3mmC、0.1~0.4mmD、0.1~0.3mm正确答案:A2.在半自动探针台进行扎针调试时,当针尖悬于待测点上方,先调节( )旋钮。
A、X轴B、Y轴C、Z轴D、X-Y-Z微调正确答案:B答案解析:在半自动探针台上进行扎针调试时,当针尖悬于待测点上方,先用Y轴旋钮将探针退后少许,再用Z轴旋钮下针,最后用X轴旋钮。
3.点银浆时,银浆的覆盖范围需要()。
A、小于50%B、大于50%C、大于75%D、不小于90%正确答案:C答案解析:引线框架被推至点银浆指定位置后,点胶头在晶粒座预定粘着晶粒的位置点上定量的银浆(银浆覆盖范围>75%)。
4.转塔式分选机设备测试环节的流程是:( )。
A、测前光检→测后光检→测试→芯片分选B、芯片分选→测前光检→测后光检→测试C、测前光检→测试→测后光检→芯片分选D、测前光检→测后光检→芯片分选→测试正确答案:C答案解析:转塔式分选机设备测试环节的流程是:测前光检→测试→测后光检→芯片分选。
5.植球时,球和焊盘金属形成冶金结合,此时形成的焊点为()。
A、第一焊点B、第二焊点C、第三焊点D、芯片焊点正确答案:A答案解析:劈刀下降到芯片焊点表面,加大压力和功率,使球和焊盘金属形成冶金结合,形成第一焊点。
6.管装包装时,将真空包装的编带盘放入内盒、合上盖子后,需要在内盒的封口边( )处贴上“合格”标签。
A、左侧B、右侧C、中央D、任意位置正确答案:C答案解析:管装包装时,将真空包装的编带盘放入内盒、合上盖子后,需要在内盒的封口边中央处贴上“合格”标签。
7.下列关于重力式分选设备描述错误的是()。
A、装料时不需要注意芯片方向和管脚朝向B、重力式分选机手动上料的步骤分为两步,装料和上料夹具夹持C、手动装料需要操作人员取下待测料管一端的塞钉,并将料管整齐地摆放在操作台D、自动装料减少了人工补料的次数,节省了取塞钉与摆放料管的时间,降低了人工成本正确答案:A8.封装工艺中,()工序后的合格品进入塑封工序。
集成电路封装与测试技术随着科技的不断发展,电子与电气工程在现代社会中扮演着至关重要的角色。
其中,集成电路封装与测试技术作为电子与电气工程领域的重要组成部分,对于电子产品的研发和生产起着关键性的作用。
本文将对集成电路封装与测试技术进行深入探讨。
一、集成电路封装技术集成电路封装技术是将裸片芯片封装在外壳中,以保护芯片并提供连接引脚的过程。
封装技术的发展不仅关乎芯片的可靠性和稳定性,还与电路性能、功耗和成本等因素密切相关。
在封装技术中,常见的封装形式包括直插式封装、贴片式封装和球栅阵列封装等。
直插式封装通过引脚插入插座或焊接于印刷电路板上,适用于较大尺寸的芯片。
贴片式封装则将芯片直接粘贴在印刷电路板上,适用于小型和轻薄的电子产品。
球栅阵列封装则是一种先进的封装技术,通过微小焊球连接芯片和印刷电路板,具有较高的集成度和可靠性。
除了封装形式,封装材料也是封装技术中的重要因素。
常见的封装材料包括塑料封装、陶瓷封装和金属封装等。
塑料封装成本低、制造工艺简单,适用于大规模生产;陶瓷封装耐高温、抗冲击性好,适用于高性能芯片;金属封装具有良好的散热性能,适用于高功率芯片。
二、集成电路测试技术集成电路测试技术是对封装完成的芯片进行功能、性能和可靠性等方面的测试,以确保芯片的质量和可靠性。
测试过程主要包括芯片测试、封装测试和系统测试等。
芯片测试是对裸片芯片进行测试,以验证其设计和制造是否符合要求。
常见的芯片测试方法包括逻辑功能测试、电气特性测试和可靠性测试等。
逻辑功能测试通过输入不同的信号,验证芯片的逻辑功能是否正确;电气特性测试则测试芯片的电压、电流和功耗等性能参数;可靠性测试则通过长时间的高温、低温和振动等环境测试,验证芯片的可靠性。
封装测试是对封装完成的芯片进行测试,以验证封装过程是否正确,是否存在焊接问题和短路等缺陷。
常见的封装测试方法包括外观检查、焊接可靠性测试和封装参数测试等。
外观检查通过目视或显微镜检查封装是否完整、引脚是否正常;焊接可靠性测试通过模拟实际使用环境下的温度变化和机械振动等,验证封装的可靠性;封装参数测试则测试封装的电气参数,如引脚电阻、电容和电感等。

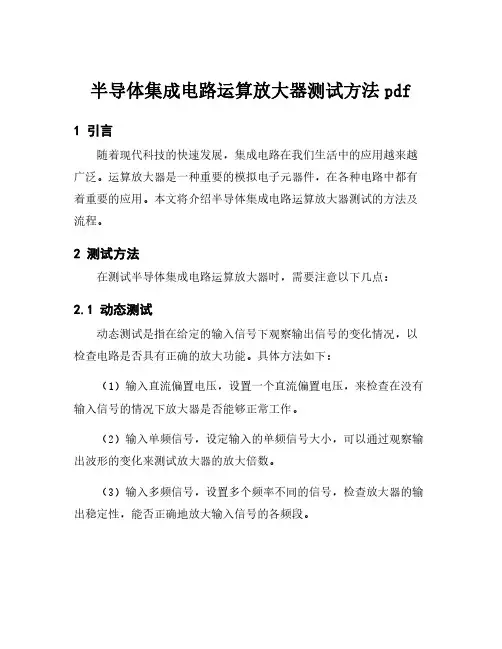

半导体集成电路运算放大器测试方法pdf1引言随着现代科技的快速发展,集成电路在我们生活中的应用越来越广泛。
运算放大器是一种重要的模拟电子元器件,在各种电路中都有着重要的应用。
本文将介绍半导体集成电路运算放大器测试的方法及流程。
2测试方法在测试半导体集成电路运算放大器时,需要注意以下几点:2.1动态测试动态测试是指在给定的输入信号下观察输出信号的变化情况,以检查电路是否具有正确的放大功能。
具体方法如下:(1)输入直流偏置电压,设置一个直流偏置电压,来检查在没有输入信号的情况下放大器是否能够正常工作。
(2)输入单频信号,设定输入的单频信号大小,可以通过观察输出波形的变化来测试放大器的放大倍数。
(3)输入多频信号,设置多个频率不同的信号,检查放大器的输出稳定性,能否正确地放大输入信号的各频段。
2.2静态测试静态测试是指在没有输入信号的情况下,观察放大器输出信号的电平情况,来测试电路是否具备正确的偏置电压和偏置电流。
具体方法如下:(1)禁用输入信号,关闭所有波形发生器,禁用任何输入信号。
(2)观察输出电平,观察放大器的输出电平是否在规定范围内,以便检查其偏置电压和偏置电流是否符合要求。
3测试流程测试半导体集成电路运算放大器的流程如下:(1)准备测试设备,包括信号发生器、示波器、万用表等工具。
(2)连接测试设备,根据电路连接图将测试设备连接到运算放大器上。
(3)进行动态测试,按照上述动态测试方法进行测试。
(4)进行静态测试,按照上述静态测试方法进行测试。
(5)记录测试结果,将测试结果记录下来,以便后续分析和处理。
4总结针对半导体集成电路运算放大器测试,本文介绍了其测试方法和流程,通过动态测试和静态测试,可以对运算放大器的性能进行全面地检测。
测试结果的记录和分析,对于处理故障、提高电路可靠性具有重要的作用。
半导体集成电路ttl电路测试方法的基本原理TTL(Transistor-Transistor Logic)电路是一种常见的数字逻辑电路,用于处理和传输数字信号。
在测试TTL电路之前,我们需要了解其基本原理。
首先,TTL电路通过使用晶体管来控制电路中的电流流动。
TTL电路中的晶体管有两个状态:饱和和截止。
在饱和状态下,电流可以沿着TTL电路的路径流动,表示逻辑“1”,而在截止状态下电流被截断,表示逻辑“0”。
针对TTL电路的测试,常用的方法包括以下几个步骤:1. 电源供应:确保TTL电路接收到正确的电源供应。
通常,TTL电路需要3.3V或5V的电源供应,这个应该根据具体的电路规格来确定。
2. 输入信号:根据要测试的TTL电路的输入要求,提供相应的输入信号。
输入信号可以是逻辑“0”或逻辑“1”,可以通过按钮、开关或信号发生器来产生。
3. 观察输出:连接示波器或数字逻辑分析仪来观察TTL电路的输出信号。
将TTL电路的输出信号与其预期输出进行比较,以确定TTL电路的工作情况。
4. 测试逻辑功能:对TTL电路进行逻辑功能测试,包括测试逻辑门、触发器等组件的正常工作。
5. 测试延迟时间:通过测量输入信号到输出信号的延迟时间,来评估TTL电路的性能。
延迟时间越短,TTL电路的工作速度越快。
6. 测试特殊功能:TTL电路可能具有特殊功能,例如三态缓冲器、多路选择器等。
需要测试这些特殊功能,确保其按照设计目标进行工作。
总而言之,测试TTL电路的基本原理是通过提供适当的输入信号,观察输出信号,并评估TTL电路的逻辑功能、延迟时间以及特殊功能。
这些测试方法可以帮助确保TTL电路按照预期工作,以确保电路的可靠性和性能。
集成电路芯片测试与可靠性分析引言测试方法静态测试是通过检查芯片的结构、连接和物理参数等方面来判断芯片是否存在缺陷。
这种测试方法通常使用显微镜、扫描电镜和电子探针等仪器进行。
静态测试可以有效地检测到芯片的制造缺陷,如短路、漏电和误连等问题。
动态测试是通过对芯片施加输入信号,观察芯片输出是否符合预期来判断芯片是否正常工作。
常用的动态测试方法有功能测试、时序测试和环境测试等。
功能测试是测试芯片的功能是否满足设计要求,通常使用模拟电源和信号发生器等仪器进行。
时序测试是测试芯片的时序关系是否满足设计要求,通常使用逻辑分析仪和示波器等仪器进行。
环境测试是测试芯片在不同环境条件下的工作性能,通常使用温度测试箱和湿度测试箱等仪器进行。
测试流程测试计划制定是根据芯片的设计要求和测试需求,确定测试的目标和方法。
测试环境准备是根据测试计划,配置测试所需的仪器设备和软件工具。
测试程序编写是根据芯片的功能和性能要求,编写测试程序,包括输入信号的产生和输出信号的检测。
测试执行是将测试程序加载到测试设备中,对芯片进行测试。
测试结果分析是根据测试结果,判断芯片是否通过测试,并对测试结果进行统计和分析。
失效模式和效应分析是一种定性和定量混合的分析方法,用于确定芯片的失效模式、失效原因和失效效应,并评估失效的可能性和严重性。
失效模式、影响和关键性分析是在失效模式和效应分析的基础上,对失效的关键性进行评估和分析。
可靠性增长分析是通过测量芯片的故障率和寿命数据,确定芯片的可靠性增长趋势,从而预测芯片的可靠性。
结论集成电路芯片测试和可靠性分析是保障芯片质量和可靠性的重要手段。
通过静态测试和动态测试方法,可以全面地检测芯片的制造缺陷和工作性能。
通过失效模式和效应分析、失效模式、影响和关键性分析和可靠性增长分析等方法,可以评估和预测芯片的可靠性。
只有经过充分的测试和可靠性分析,才能保证集成电路芯片的可靠性和稳定性,满足现代电子产品对高质量和长寿命的要求。
集成电路封装与测试技术随着信息技术的快速发展和应用的广泛普及,集成电路在现代社会中扮演着重要的角色。
而集成电路封装与测试技术作为集成电路制造的重要环节,对于电子产品的性能、可靠性和稳定性起着至关重要的作用。
本文将介绍集成电路封装与测试技术的基本概念、重要性以及相关的发展趋势。
一、集成电路封装技术1.1 封装技术的定义与作用集成电路封装技术是将裸片芯片进行外包装,以提供对芯片的保护、连接和便于插拔。
其主要目标是保证芯片的电性能、机械可靠性和环境适应性,同时满足产品的体积、功耗和成本要求。
1.2 封装技术的分类根据不同的封装方式和结构,集成电路封装技术可以分为裸片封装、芯片级封装和模块级封装等多种形式。
其中,裸片封装是指将芯片直接粘贴在PCB板上,不进行封装的方式;芯片级封装是将芯片封装成单芯片或多芯片封装;模块级封装是将集成电路芯片与其他元器件进行封装。
1.3 封装技术的发展趋势随着集成电路的功能不断增强和尺寸不断缩小,封装技术也在不断创新与发展。
目前,多芯片封装、三维封装、无线封装等是集成电路封装技术的研究热点与发展方向。
这些新技术的应用将进一步提高集成电路的性能和可靠性。
二、集成电路测试技术2.1 测试技术的定义与作用集成电路测试技术是对封装好的集成电路芯片进行功能、电性能和可靠性等方面的验证和测试。
通过测试可以确保芯片的质量和性能符合设计要求,提高产品的可靠性和稳定性。
2.2 测试技术的分类根据不同的测试目的和方法,集成电路测试技术可以分为芯片测试、模块测试和系统测试等多种形式。
其中,芯片测试是对单个芯片进行测试,模块测试是对芯片封装后的模块进行测试,系统测试是对整个集成电路系统进行测试。
2.3 测试技术的发展趋势随着集成电路的复杂度不断提高,传统的测试技术已经无法满足需求。
因此,新型测试技术如板级测试、全片测试、MEMS测试等正在逐渐发展起来。
这些新技术的应用将提高测试效率、降低测试成本,并能同时满足不同级别的测试需求。
第一章 集成电路的测试 1.集成电路测试的定义 集成电路测试是对集成电路或模块进行检测,通过测量对于集成电路的输出回应和预期输出比较,以确定或评估集成电路元器件功能和性能的过程,是验证设计、监控生产、保证质量、分析失效以及指导应用的重要手段。
.2.集成电路测试的基本原理
输入X 输出回应Y 被测电路DUT(Device Under Test)可作为一个已知功能的实体,测试依据原始输入x和网络功能集F(x),确定原始输出回应y,并分析y是否表达了电路网络的实际输出。因此,测试的基本任务是生成测试输入,而测试系统的基本任务则是将测试输人应用于被测器件,并分析其输出的正确性。测试过程中,测试系统首先生成输入定时波形信号施加到被测器件的原始输入管脚,第二步是从被测器件的原始输出管脚采样输出回应,最后经过分析处理得到测试结果。
3.集成电路故障与测试
集成电路的不正常状态有缺陷(defect)、故障(fault)和失效(failure)等。由于设计考虑不周全或制造过程中的一些物理、化学因素,使集成电路不符合技术条件而不能正常工作,称为集成电路存在缺陷。集成电路的缺陷导致它的功能发生变化,称为故障。故障可能使集成电路失效,也可能不失效,集成电路丧失了实施其特定规范要求的功能,称为集成电路失效。故障和缺陷等效,但两者有一定区别,缺陷会引发故障,故障是表象,相对稳定,并且易于测试;缺陷相对隐蔽和微观,缺陷的查找与定位较难。
4.集成电路测试的过程 1.测试设备 测试仪:通常被叫做自动测试设备,是用来向被测试器件施加输入,并观察输出。测试是要考虑DUT的技术指标和规范,包括:器件最高时钟频率、定时精度要求、输入\输出引脚的数目等。要考虑的因素:费用、可靠性、服务能力、软件编程难易程度等。 1.测试界面 测试界面主要根据DUT的封装形式、最高时钟频率、ATE的资源配置和界面板卡形等合理地选择测试插座和设计制作测试负载板。
被测电路DUT F(x) 3.测试程序 测试程序软件包含着控制测试设备的指令序列,要考虑到:器件的类型、物理特征、工艺、功能参数、环境特性、可靠性等
5.集成电路测试的分类 按测试目的分类:检验测试(验证IC功能的正确性)、生产测试、验收测试(在进行系统集成之前对所购电路器件进行入厂测试)、使用测试。
按测试内容分类:参数测试(DC测试、AC测试、DDQI测试、三态测试),功能测试(芯片内部数字或模拟电路的行为测试),结构测试(?) 按测试器件的类型分类:数字电路测试,模拟电路测试,混合信号电路测试,存储器测试,SOC测试。
第二章 数字集成电路测试技术
输入 输出 测试矢量 输出矢量 测试波形1 0100X... HLXLH... ... 10X10... HHLLX... 测试波形n ...... ....
测试集 (1)测试矢量:以并行方式施加于DUT初始输入端的逻辑0和1信号组合。 (2)测试波形:测试输入矢量和集成电路对输入测试矢量的无故障输出回应合在一起称为集成电路的测试波形。 (3)测试码:能够检测出电路中某个故障的输入激励(测试矢量),也称为故障测试码。 (4)测试集:测试码或测试图形的集合。可以是穷举的、小于穷举的、最小数,这取决于测试图形的算法。 对数字集成电路来说,最主要的是测试其功能、时序关系和逻辑关系等。 故障检测(测试是否有故障)和故障诊断(不仅测试是否有故障,还要指出故障的位置)统称为测试。 对数字集成电路的故障模型可以分为逻辑门层次的故障模型、晶体管层次的故障模型和功能模块层次的故障模型(更适合大规模集成电路的测试)。 数字集成电路采用穷举是不现实的。一般测试输出回应有两种办法:比较法(与好的器件作比较,一般是对比较简单的中小规模集成电路),存储法。 存储法:在计算机控制下,通过程序生成所需的测试集并存储于测试仪的高数缓冲存储器(图形发生器)。测试时,随测试主频率逐个读出,将测试矢量施加于输出端,已测试集的输出图形为标准,逐拍与被测输出的回应进行比较。(可以在确保一定的前提下,将很长的测试集压缩,或设计一个小的测试集节约测试存储容量,加快测试数度)
被测器件 (DUT) 被测器件于金器件比较 被测器件与预期输出图形比较 1.典型的数字集成电路测试顺序
1.接触测试 在DUT的每一个管脚上都施加一电流,随后测量其相应电压,如果所得电压值超出了特定的电压范围,则可认为管脚与测试仪的接触是断开的,即开路。 2.功能测试 只有逻辑功能正确的电路,才有必要进行随后的测试。 3.直流参数测试 在DUT管脚进行电压或电流测试。 4.交流参数测试 大多数自动数字测试系统都有可以选择的数字测量分辨率,通过逐次逼近或线性递归的测量方法即可准确测出传输延迟及上升沿、下降沿时间等。
2.数字集成电路测试的特殊要求 (1)数字集成电路静态和动态参数测试的一般要求 除另有规定外,测试的电源电压或电流应在规定的1%以内。 除另有规定外,被测器件的环境温度应在规定值的3%以内。 除另有规定外,器件应在“推荐工作条件”范围内的一组条件下工作。
输出矢量集
DUT
金器件 比较
输出结果
自动测试系统
DUT 比较
结果输出
输入激励 被测输出
期望输出
开始
接触是测试
功能测试
直流(CD)
参数测试
交流(
CD
)参
数测试
结束 1) 直流参数测试 (1)开路/短路测试(输入箝位电压IKV的测试) 目的:保证在测试中被测试器件的所有管脚正确连接,保证管脚和电源、地或相互之间没有被短路。 首先将被测器件所有的引线包括电源和地强制连接到地,然后连接PMU到一个器件引
脚,在器件输入端输入或抽取规定的电流IKI(100uA~500uA)时检测此时该引脚的电压IKV。
DDV=0,0SSV
由于PMU向被测器件施加一强制电流,应该设置一电压箝位保护电路,典型箝位电压设置为3V,如果测试开路,测量结果将被箝位在3V。 要点:所有管接地,设置箝位电压3V,使用PMU,加电流,测试结果大于1.5V为开路,小于0.2V为短路。 优点:当故障发生时,能检测到确切的值,可以明确指出是开路还是短路的问题 缺点:每个引线需要单个测量,测试时间相对较长。
(2)输出高/低电平(OLOHVV/)测试 目的:检查器件在指定电压条件下输出电流的能力。实际测量的是输出管脚在输出逻辑1/0时的电阻。(确保输出电抗满足设计要求,并保证在严格的OLOHVV/条件下提供所定义
的OLOHII/电流)。 (3)输入高/低电平(ILIHII/)测试 目的:检查DUT的输入负载特性。是输入端在施加规定的高电平电压(低电平电压)时流入(流出)器件的电流。
测试方法1:串行测试,被测输入端分别加上规定的输入高电平电压IHV(低电平电压
ILV),其余输入端加规定电平,输出端开端,测量输入高电平电流IHI(低电平电流ILI)原理
图如下:
测试方法2:并行测试,(进行多引脚大规模集成电路测试时)每个管脚施加规定高电平,设置PMU延迟1ms~5ms,测量输入电流,然后和器件规范IHI进行比较判断是否存在失效,重复同样的步骤每个输入管脚施加规范规定的低电平,测量输入电流,和器件的规范
IHI进行比较判断是否存在失效。(优点:提高测试效率,缺点:不能检测出输入管脚之间 的电流泄漏) 测试方法3:集总测试,将所有的输入端连在一起进行测试,器件电源电压加规范最大值,使用PMU,施加所有输入管脚施加规范规定高电平(低电平)。设置PMU延迟1ms~5ms,
测量所有输入管脚的电流,与器件的规范的单个IHI(ILI)进行比较判断是否超出规范规定的范围,若超出,需要用方法1重测。 (4)输入漏电流II测试
II是输入端在施加规定的最大输入电压时流入电压器件的电流。原理与输入高/低电平
(ILIHII/)测试相同,只是加压合测流值不同。被测输入端施加的是最大输入电压,其余输入端施加的是规定电压,输出端开路。 (5)输出短路电路OSI测试 主要测试输出管脚为高电平时的电阻,保证器件输出满足设计要求的最坏负载情况和保证输出短路时能提供的一个预置的电流量。
OSI是将被测器件的输入端施加规定的电平,是输出为逻辑高电平时输出端对地短路的
电流。原理图如下:
利用PMU,通常ccV加规定的最大值,DUT各输入端施加规定的电平使被测输出端呈现逻辑高电平,设置PMU的箝位电流,然后将PMU设置为0V,其余输出端开路,并测量该输出端的输出短路电流OSI。(注意热开关,应首先PMU编程为0电流,设置为电压测量模式,连接PMU和被测管脚,测量管脚输出电压,然后断开PMU,将PMU设置为加压测流模式,设置的电压为刚刚测量到的电压值;再将PMU同被测管脚连接,然后将PMU电
