集成电路测试技术及测试方法分析随着现代电子技术的发展和应用范围的不断扩大,集成电路作为电子技术中的核心部分,也在不断地向更高的密度和更复杂的工艺进化。
集成电路测试技术作为保证集成电路设计和制造的重要环节之一,被广泛关注和研究。
本文将对集成电路测试技术及测试方法进行分析和探讨。
一、集成电路测试技术概述集成电路测试技术主要是指对集成电路芯片进行各种电性测试的技术,其目的是确定芯片在设计要求和制造工艺的基础上,是否符合技术指标和产品质量要求,以保证芯片的正常工作和可靠性。
从技术的角度来看,目前主要的集成电路测试方法包括板级测试和芯片级测试两种。
其中,板级测试是指将整个电子产品的板子进行测试,通过观察产品的整体效果来确定产品的功能和性能。
而芯片级测试则是指对芯片进行测试,通过检测芯片内部电路的运行状态来确定芯片本身的功能和性能。
由于芯片级测试的精度更高,也更能具体确定芯片本身的问题,因此在集成电路测试中具有更为重要的地位。
二、集成电路测试技术的分类根据测试方法的不同,集成电路测试技术可分为以下几种:1. 功能测试:主要是对芯片的各个功能进行确定和测试,是集成电路测试技术中最基本的部分。
2. 速度测试:即通过测量芯片的运行速度和响应速度等指标来确定芯片性能,也是测试技术领域中比较重要的部分。
3. 可靠性测试:主要是通过长期不间断、高强度、多种工况下测试芯片的可靠性和寿命,以保证芯片的可持续性和稳定性。
4. 电压测试:即通过测量芯片在不同电压下的运行状态和效果,以保证芯片能够在不同电压条件下正常工作和稳定运行。
三、集成电路测试技术的发展趋势与挑战虽然目前集成电路测试技术已经十分成熟,但面对新的挑战和需求,其仍然需要不断地创新和完善。
未来的发展趋势主要体现在以下几个方面:1. 测试速度更快:随着电子产品复杂度和生产速度的不断提高,集成电路测试技术必须实现更快的测试速度,以更快地满足市场需求。
2. 抗干扰能力更强:由于集成电路在各种电磁干扰条件下的运行效果不同,为了保证芯片的稳定工作,集成电路测试技术还需要提高其抗干扰能力。
什么是集成电路测试(半导体测试)Semiconductor Test 半导体测试,也称为集成电路测试。
在介绍半导体测试之前呢,我们先来了解所谓的半导体产业链是⼀个什么东西。
半导体器件是⼀个很⼴泛的概念,举个⼤家很熟悉的例⼦:⾃家电脑⾥的CPU或者⼿机中的CPU,以及⼤家基本上都⽤过的U盘⾥的存储芯⽚,都属于半导体器件。
这样的⼀个东西,从它的设计,⽣产制造,检测验证,再到被制作成电脑,⼿机,U盘,整个的这样⼀个过程,称为半导体产业链。
当然,芯⽚⽤来制作成电脑⼿机等产品,已经属于半导体产业链的下游了。
整个产业链的上游是设计,⽣产制造已及封装测试。
说到封装测试,就不得不说⼀下设计和⽣产制造。
设计集成电路,有点类似于现在设计电路PCB版,都是先有原理图,再画出制作版图,只不过芯⽚的版图更加精细。
其中集成电路设计⾥还有软核设计,其实就是在FPGA上进⾏功能验证,有点类似跑个虚拟机,跑个仿真。
国内⽐较著名的IC 设计公司就是华为海思。
关于⽣产制造这⼀块,这⾥只讲代⼯⼚,此代⼯⼚⾮富⼠康代⼯⼚能⽐的。
虽然⼤家都叫代⼯⼚,但是半导体代⼯,是因为技术门槛⾼,具有先进制造技术的⼚商分出产能,为设计公司⽣产集成电路,不是富⼠康那种靠廉价劳动⼒来⽣存的代⼯⼚。
讲完了集成电路的设计,制造,就该将封装测试了。
顾名思义,封装测试,就是把芯⽚封装成⼀个个的⼩⿊⾊颗粒;测试,就是把这堆芯⽚⾥不合格的挑选出来 ……^_^ 是不是很简单?感觉有点像⼚⾥的质检员⼲的活是吗?其实,这部分并不是⼈⼯来做,⽽是依靠机械⾃动化来完成,测试机器会⾃动往芯⽚中输⼊各种信号,依据芯⽚的输出信号是否正确来判断⼀个芯⽚的好与坏。
我们⽣活中所应⽤的每⼀颗芯⽚,都是需要经过这样的检测⽽⼀般的ATE ⼯程师呢,也就是测试⼯程师,主要是负责开发⽤于测试芯⽚的外围硬件电路及软件控制脚本,并且,还要负责完成统计学上的数据分析。
下⼀期,我将开始介绍芯⽚测试具体的相关知识。
集成电路好坏的检测方法及注意事项1. 观察外观法呀,这就像看一个人的外表一样,咱得先瞅瞅集成电路的引脚有没有弯曲、氧化啥的。
比如说你拿到一块集成电路,一看引脚都黑黑的,那它还能好吗?2. 测量电阻法也很重要呢,这不就跟给集成电路做个体检一样嘛。
你试着测一下各个引脚之间的电阻值,和正常值差别大得离谱,那肯定有问题呀。
就像人的身体指标不正常一样。
比如某个引脚本应是几百欧姆,却测出来几千欧姆,这不就不正常嘛!3. 通电检测法可有意思啦,就如同让集成电路去“跑一跑”,看看它能不能正常工作。
把它接到电路里,通上电,要是啥反应都没有,那可能就坏啦。
就好比汽车打不着火,那肯定是哪里出问题了呀。
比如接上电后设备没动静,那就得好好查查了。
4. 替换法也是个办法哟,这就像给病人换个好器官看看效果一样。
拿个好的集成电路替换怀疑有问题的,要是一切正常了,那原来那个不就坏的嘛。
哎呀,就像电脑总是死机,换了个集成电路就好了,那原来那个肯定不行呀!5. 信号注入法呢,就像是给集成电路喂“食物”,看看它能不能消化。
用特定信号注入,观察它的输出,不正常的话,嘿嘿,那就是有毛病咯。
比如注入信号后没反应,这不就完蛋了嘛。
6. 温度检测法挺神奇的,感觉就像摸摸集成电路有没有发烧。
温度过高或者过低,那都有可能不正常呀。
就好像人发烧了肯定是身体有问题呀。
例如摸上去特别烫,那可就得小心了。
7. 逻辑分析法也是很有用的呀,就如同侦探破案一样分析集成电路。
看看它的逻辑关系对不对,不对的话那肯定坏了呗。
哇,就像某个功能本应这样却变成那样,那不就出问题了嘛。
8. 软件测试法也不能忘呀,这就像给集成电路做个“智力测验”。
通过专门的软件来检测它的性能,有问题立马就知道了。
好比玩游戏卡得不行,用软件一测,哦,集成电路不行了呀!总之呀,检测集成电路好坏有很多方法,得综合起来用,这样才能更准确地判断它到底是好是坏呢!用对方法,才能让我们更好地使用集成电路呀!。
集成电路测试与建模集成电路测试与建模集成电路测试是指对集成电路进行功能、性能、可靠性等方面的测试,以保证其在正常使用条件下的可靠性和稳定性。
而建模则是为了更好地理解和分析集成电路的特性而进行的一种数学描述。
一、集成电路测试1. 测试方法(1)功能测试:对芯片的各个功能进行测试,包括输入输出端口、逻辑运算单元、存储单元等。
(2)性能测试:对芯片的各项性能进行测试,如速度、功耗、温度等。
(3)可靠性测试:对芯片在不同环境下长时间工作的稳定性进行测试,如温度循环、湿热循环等。
2. 测试流程(1)设计测试方案:根据芯片规格书确定需要测试的项目和参数,并编写相应的测试程序。
(2)准备测试设备:包括仪器设备和软件工具等。
(3)制作样品:根据设计方案制作待测样品,并将其安装到测试台上。
(4)执行测试程序:按照设计方案执行相应的测试程序,并记录数据结果。
(5)数据处理和分析:将所得数据进行处理和分析,评估芯片在各项指标下是否符合要求。
3. 测试技术(1)扫描测试技术:通过扫描链路对芯片内部的逻辑电路进行测试,可以提高测试效率和精度。
(2)BIST(Built-In Self-Test)技术:将测试电路集成到芯片中,使得芯片自身具备自测能力,可以减少外部测试设备的使用。
(3)ATE(Automatic Test Equipment)技术:使用自动化测试设备进行测试,可以提高测试效率和准确性。
二、集成电路建模1. 建模方法(1)SPICE模型:SPICE是一种基于电路分析理论的建模方法,可以对芯片内部的电路进行仿真分析。
(2)Verilog模型:Verilog是一种硬件描述语言,可以对芯片内部逻辑进行描述和仿真。
(3)VHDL模型:VHDL也是一种硬件描述语言,与Verilog类似,可以对芯片内部逻辑进行描述和仿真。
2. 建模流程(1)确定建模目标:确定需要建立哪些模型以及其应用场景。
(2)获取数据信息:获取芯片的规格书、原理图等信息,并通过实验测量获得相关参数数据。

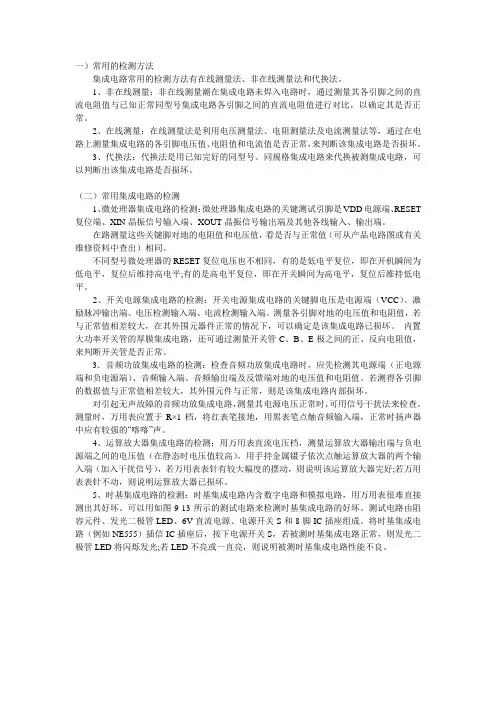

一)常用的检测方法集成电路常用的检测方法有在线测量法、非在线测量法和代换法。
1、非在线测量:非在线测量潮在集成电路未焊入电路时,通过测量其各引脚之间的直流电阻值与已知正常同型号集成电路各引脚之间的直流电阻值进行对比,以确定其是否正常。
2、在线测量:在线测量法是利用电压测量法、电阻测量法及电流测量法等,通过在电路上测量集成电路的各引脚电压值、电阻值和电流值是否正常,来判断该集成电路是否损坏。
3、代换法:代换法是用已知完好的同型号、同规格集成电路来代换被测集成电路,可以判断出该集成电路是否损坏。
(二)常用集成电路的检测1、微处理器集成电路的检测:微处理器集成电路的关键测试引脚是VDD电源端、RESET 复位端、XIN晶振信号输入端、XOUT晶振信号输出端及其他各线输入、输出端。
在路测量这些关键脚对地的电阻值和电压值,看是否与正常值(可从产品电路图或有关维修资料中查出)相同。
不同型号微处理器的RESET复位电压也不相同,有的是低电平复位,即在开机瞬间为低电平,复位后维持高电平;有的是高电平复位,即在开关瞬间为高电平,复位后维持低电平。
2、开关电源集成电路的检测:开关电源集成电路的关键脚电压是电源端(VCC)、激励脉冲输出端、电压检测输入端、电流检测输入端。
测量各引脚对地的电压值和电阻值,若与正常值相差较大,在其外围元器件正常的情况下,可以确定是该集成电路已损坏。
内置大功率开关管的厚膜集成电路,还可通过测量开关管C、B、E极之间的正、反向电阻值,来判断开关管是否正常。
3.音频功放集成电路的检测:检查音频功放集成电路时,应先检测其电源端(正电源端和负电源端)、音频输入端、音频输出端及反馈端对地的电压值和电阻值。
若测得各引脚的数据值与正常值相差较大,其外围元件与正常,则是该集成电路内部损坏。
对引起无声故障的音频功放集成电路,测量其电源电压正常时,可用信号干扰法来检查。
测量时,万用表应置于R×1档,将红表笔接地,用黑表笔点触音频输入端,正常时扬声器中应有较强的“喀喀”声。

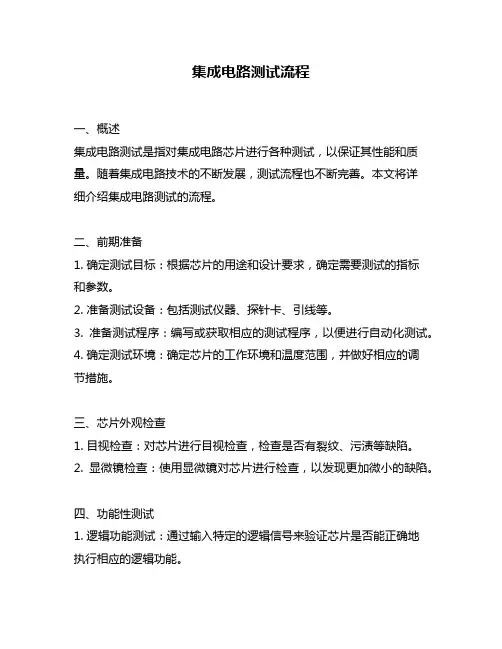

集成电路测试流程一、概述集成电路测试是指对集成电路芯片进行各种测试,以保证其性能和质量。
随着集成电路技术的不断发展,测试流程也不断完善。
本文将详细介绍集成电路测试的流程。
二、前期准备1. 确定测试目标:根据芯片的用途和设计要求,确定需要测试的指标和参数。
2. 准备测试设备:包括测试仪器、探针卡、引线等。
3. 准备测试程序:编写或获取相应的测试程序,以便进行自动化测试。
4. 确定测试环境:确定芯片的工作环境和温度范围,并做好相应的调节措施。
三、芯片外观检查1. 目视检查:对芯片进行目视检查,检查是否有裂纹、污渍等缺陷。
2. 显微镜检查:使用显微镜对芯片进行检查,以发现更加微小的缺陷。
四、功能性测试1. 逻辑功能测试:通过输入特定的逻辑信号来验证芯片是否能正确地执行相应的逻辑功能。
2. 时序功能测试:通过输入特定的时序信号来验证芯片是否能在规定时间内完成相应操作。
3. 电气特性测试:包括功耗测试、电流测试、电压测试等,以验证芯片的电气特性是否符合设计要求。
五、可靠性测试1. 温度循环测试:将芯片在不同温度下进行循环加热和冷却,以验证其在不同温度下的可靠性。
2. 电压应力测试:通过施加高电压或低电压来验证芯片的耐压能力。
3. 湿热应力测试:将芯片置于高温高湿环境中,以验证其在潮湿环境下的可靠性。
4. 机械应力测试:通过施加机械应力来验证芯片的耐震能力和抗撞击能力。
六、封装后测试1. 外观检查:对封装后的芯片进行外观检查,以确认是否存在瑕疵。
2. 库存寿命测试:将封装后的芯片存放一定时间后再进行功能性测试,以验证其库存寿命。
3. 焊接可靠性测试:通过模拟焊接过程来验证封装后芯片与PCB板之间的焊接是否牢固。
七、总结以上就是集成电路测试流程的详细介绍。
通过以上测试流程,可以有效地保证芯片的质量和可靠性,从而提高产品的竞争力。

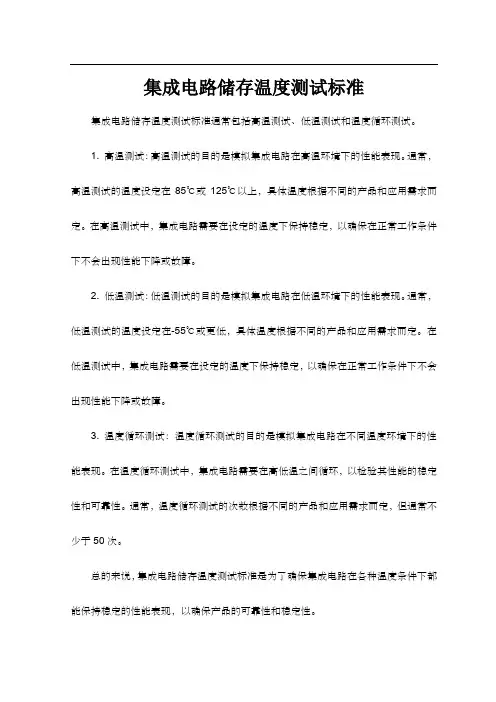

集成电路储存温度测试标准
集成电路储存温度测试标准通常包括高温测试、低温测试和温度循环测试。
1. 高温测试:高温测试的目的是模拟集成电路在高温环境下的性能表现。
通常,高温测试的温度设定在85℃或125℃以上,具体温度根据不同的产品和应用需求而定。
在高温测试中,集成电路需要在设定的温度下保持稳定,以确保在正常工作条件下不会出现性能下降或故障。
2. 低温测试:低温测试的目的是模拟集成电路在低温环境下的性能表现。
通常,低温测试的温度设定在-55℃或更低,具体温度根据不同的产品和应用需求而定。
在低温测试中,集成电路需要在设定的温度下保持稳定,以确保在正常工作条件下不会出现性能下降或故障。
3. 温度循环测试:温度循环测试的目的是模拟集成电路在不同温度环境下的性能表现。
在温度循环测试中,集成电路需要在高低温之间循环,以检验其性能的稳定性和可靠性。
通常,温度循环测试的次数根据不同的产品和应用需求而定,但通常不少于50次。
总的来说,集成电路储存温度测试标准是为了确保集成电路在各种温度条件下都能保持稳定的性能表现,以确保产品的可靠性和稳定性。
集成电路测试详细分类与方法概述集成电路测试是指对集成电路的功能、性能、可靠性等方面进行测试的过程。
根据测试的目的和内容的不同,可以将集成电路测试分为以下几个分类:1. 功能测试:此类测试主要检验集成电路的各功能模块是否能够正常工作。
例如,对于数字电路来说,可以进行逻辑功能测试,验证电路的逻辑运算是否正确;对于模拟电路来说,可以进行信号放大等功能测试。
2. 时序测试:此类测试主要检验集成电路在时序方面的性能。
通过检测信号的传输延迟、时钟频率等参数,验证电路的时序性能是否满足设计要求。
3. 电性能测试:此类测试主要检验集成电路在电方面的性能。
包括功耗测试、电压电流测试、输入输出电阻测试等。
4. 可靠性测试:此类测试主要检验集成电路在长时间或恶劣环境下的可靠性。
例如,温度循环测试、高温老化测试等,用于评估电路的可靠性和寿命。
在进行集成电路测试时,可以使用以下方法:1. 故障注入法:通过人为故障注入的方法,使得集成电路出现故障,然后利用测试仪器检测和定位故障点。
根据故障的类型和位置,可以进一步分析电路的故障原因。
2. 环境刺激法:通过改变环境条件,如温度、湿度、电压等参数,观察集成电路在不同环境下的性能变化。
这种方法可以评估电路在不同工作条件下的可靠性和性能。
3. 线路板测试法:将集成电路焊接在线路板上,然后对整个线路板进行测试。
通过测试线路板上的其他元件和连接方式,评估集成电路在实际应用环境中的性能。
4. 仿真测试法:利用电路仿真软件,对集成电路进行虚拟测试。
通过模拟电路的工作状态和信号传输,评估电路的性能和功能。
以上是对集成电路测试的分类和方法的概述,具体的测试方法和流程还需根据具体的电路类型和测试要求进行进一步的设计和实施。

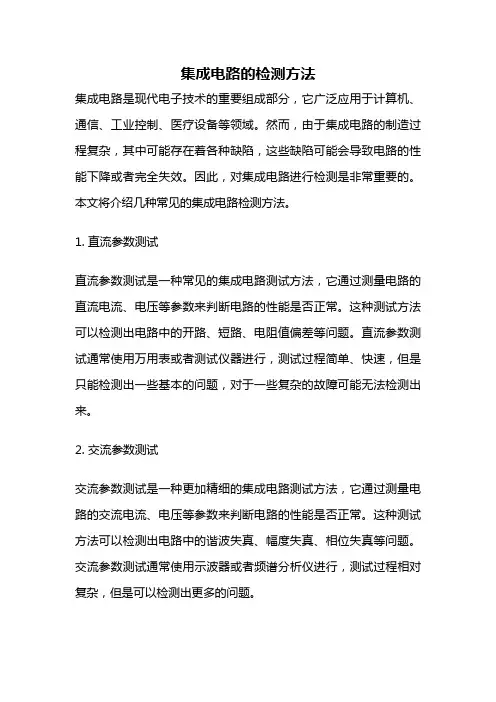

集成电路的检测方法集成电路是现代电子技术的重要组成部分,它广泛应用于计算机、通信、工业控制、医疗设备等领域。
然而,由于集成电路的制造过程复杂,其中可能存在着各种缺陷,这些缺陷可能会导致电路的性能下降或者完全失效。
因此,对集成电路进行检测是非常重要的。
本文将介绍几种常见的集成电路检测方法。
1. 直流参数测试直流参数测试是一种常见的集成电路测试方法,它通过测量电路的直流电流、电压等参数来判断电路的性能是否正常。
这种测试方法可以检测出电路中的开路、短路、电阻值偏差等问题。
直流参数测试通常使用万用表或者测试仪器进行,测试过程简单、快速,但是只能检测出一些基本的问题,对于一些复杂的故障可能无法检测出来。
2. 交流参数测试交流参数测试是一种更加精细的集成电路测试方法,它通过测量电路的交流电流、电压等参数来判断电路的性能是否正常。
这种测试方法可以检测出电路中的谐波失真、幅度失真、相位失真等问题。
交流参数测试通常使用示波器或者频谱分析仪进行,测试过程相对复杂,但是可以检测出更多的问题。
3. 功能测试功能测试是一种集成电路测试方法,它通过对电路进行实际的功能测试来判断电路的性能是否正常。
这种测试方法可以检测出电路中的逻辑错误、时序问题等问题。
功能测试通常需要使用专门的测试设备或者测试程序进行,测试过程相对复杂,但是可以检测出更多的问题。
4. X射线检测X射线检测是一种非常精细的集成电路测试方法,它通过使用X射线对电路进行扫描来检测电路中的缺陷。
这种测试方法可以检测出电路中的金属线路断裂、金属线路短路、晶体管结构缺陷等问题。
X 射线检测需要使用专门的X射线检测设备进行,测试过程相对复杂,但是可以检测出更多的问题。
5. 热测试热测试是一种集成电路测试方法,它通过对电路进行高温或低温的测试来判断电路的性能是否正常。
这种测试方法可以检测出电路中的温度漂移、温度效应等问题。
热测试通常需要使用专门的测试设备进行,测试过程相对复杂,但是可以检测出更多的问题。
集成电路测试原理及方法一、测试原理:1.组件级测试:集成电路是由多个组件和连线组成的,组件级测试主要是对每个组件的功能进行测试,以确保组件的正常工作。
这些组件可以是逻辑门、存储器、运算单元等,测试方法主要是通过输入不同的信号,观察输出是否符合预期结果。
2.系统级测试:系统级测试是对整个集成电路进行测试,将多个组件和连线连接在一起,模拟真实的工作环境进行测试。
系统级测试主要是验证整个电路是否能够正常工作,并满足设计要求。
测试方法主要是通过输入一系列的测试用例,观察输出结果是否符合预期。
3.可靠性测试:可靠性测试是为了评估集成电路的寿命和稳定性,测试电路在长时间运行和极端环境下的性能表现。
可靠性测试主要是通过对电路施加特定压力和环境条件,观察电路的响应和损坏情况,以评估其可靠性。
测试方法主要是通过加速老化、温度循环、湿度变化等方式进行测试。
二、测试方法:1.逻辑测试:逻辑测试是对逻辑功能进行测试,主要是验证电路的正确性。
逻辑测试方法主要有程序测试、仿真测试和扫描链测试等。
程序测试是通过编写测试程序,输入一系列的测试数据,观察输出结果是否符合预期。
仿真测试是通过建立电路模型,以软件仿真的方式进行测试,模拟电路的工作过程。
扫描链测试是通过引入扫描链,实现对电路内部状态的观测和控制,提高测试效率和覆盖率。
2.功能测试:功能测试是对电路的功能进行全面测试,以验证电路是否能够正常工作。
功能测试方法主要有输入/输出测试、边界测试和故障注入等。
输入/输出测试是通过输入一系列的测试用例,观察输出结果是否符合预期,以测试电路的输入和输出能力。
边界测试是在输入信号的边界值处进行测试,以验证电路在极端情况下的性能表现。
故障注入是通过在电路中注入故障,观察电路的响应和恢复情况,以评估其容错能力和可靠性。
3.性能测试:性能测试是对电路的性能进行评估和验证,以测试电路的性能指标是否满足设计要求。
性能测试方法主要有时序测试、信号完整性测试和功耗测试等。
集成电路测试技术及其应用集成电路(Integrated Circuit)是指在一个芯片上集成了数百万或数十亿的电子元件,这些元件包括晶体管、二极管、电容器和电阻等。
由于其体积小、功耗低、可靠性高、成本低等优点,集成电路在现代电子技术中占据着重要的地位。
然而,随着集成度越来越高、器件变得越来越小,集成电路的测试却面临着越来越大的挑战。
本文将探讨集成电路测试技术及其应用。
一、集成电路测试技术的分类在集成电路制造过程中,由于电子元件的特性会受到多种因素的影响,例如温度、电压、湿度、尺寸等等,因此在测试过程中需要考虑到这些因素。
目前,集成电路测试技术主要包括以下几种:1.功能测试功能测试是指对集成电路的各项功能进行测试,以保证芯片的正常工作。
在这种测试中,常用的手段包括直流测试、交流测试、矢量测试等。
2.时序测试时序测试是指对芯片在不同工作状态下的时序性能进行测试,例如时钟频率、时序延迟等。
在这种测试中,需要使用时序分析仪等专业测试设备。
3.温度测试温度测试是指对芯片在不同温度下的性能进行测试,以评估芯片的稳定性和可靠性。
在这种测试中,需要使用温度控制设备和温度测试设备。
4.电压测试电压测试是指对芯片在不同电压下的性能进行测试,以评估芯片的工作范围和稳定性。
在这种测试中,需要使用电压控制设备和电压测试设备。
二、集成电路测试技术的应用1.芯片制造过程中的测试在芯片制造过程中,需要进行多次测试以保证芯片的质量和可靠性。
其中包括晶圆级测试、封装测试、成品测试等。
在这些测试中,需要使用不同的测试手段和设备,以保证芯片的正常工作。
2.集成电路研发过程中的测试在集成电路研发过程中,需要进行多种测试以评估芯片的性能和可靠性。
其中包括电路仿真测试、性能验证测试、可靠性测试等。
在这些测试中,需要使用仿真软件、测试设备等。
这些测试不仅可以帮助设计人员优化电路结构,还可以确保芯片的质量和可靠性。
3.集成电路应用中的测试在集成电路应用中,需要对芯片的性能进行测试,以保证系统的正常工作。
集成电路检测方法
集成电路检测是指对集成电路进行检测和测试的一系列过程。
常用的集成电路检测方法主要包括以下几种:
一、静电放电(ESD)测试:通过模拟实际使用环境下的静电放电情况,测试集成电路对静电放电的耐受能力。
二、可靠性测试:包括高温、低温、温循、湿热等测试,以检测电路在极端环境下的可靠性。
三、X射线测试:利用X射线对芯片内部结构进行扫描,以检测芯片内部连接、封装、铜线等结构是否存在缺陷。
四、光学检测:使用显微镜等光学设备对芯片外部结构进行检测,以发现芯片尺寸、层次、技术等方面的问题。
五、电性能测试:包括交流扫描测试、直流参数测试等,以检测电路在正常工作时的性能指标。
六、信号完整性测试:以点对点测试的方式,检测信号在传输过程中的幅度、延时、耗散等因素,以保障信号的可靠传输。
以上是常用的集成电路检测方法,不同检测方法的目的和应用场景不同,可以根据具体情况选择合适的方法进行测试和验证。
集成电路测试技术及应用随着信息技术的不断发展,电子产品已经成为人们生活、工作中必不可少的一部分。
而随着集成电路技术的不断更新,集成电路测试技术已经成为集成电路行业中的重要环节。
本文将介绍集成电路测试技术及其应用。
一、集成电路测试技术的概述集成电路是由多个晶体管、电容、电阻等元件在单片硅衬底上制成的一种电子元件,集成电路测试则是指对这些电子元件进行测试,以确定它们在实际使用中的性能指标。
集成电路测试技术在集成电路的生产、研发和应用过程中都具有重要作用。
集成电路测试技术主要涉及到的方面包括芯片测量技术、封装测量技术和系统级测试技术。
芯片测量技术指的是对集成电路芯片中各个单元电路的测试,主要包括数字电路、模拟电路等测试。
封装测量技术则是在芯片封装后对封装后的芯片进行测试,主要包括测试封装合格率和封装工艺的优化。
系统级测试技术则是对整个系统进行测试,主要是针对硬件系统和软件系统的测试。
二、集成电路测试技术的应用集成电路测试技术在各个领域都有广泛的应用。
在电子产品生产中,集成电路测试技术可以检测产品的质量,确保其符合技术标准。
在集成电路的研发中,测试技术可以帮助工程师更好地了解芯片的性能表现,便于后续的优化工作。
在系统集成中,测试技术可以发现整个系统中的问题,及时修复缺陷,保证系统的稳定性和可靠性。
在军事、航空等领域,集成电路测试技术还可以用于电子设备的调试、故障诊断等方面。
三、集成电路测试技术的发展随着集成电路技术的不断发展,集成电路测试技术也在不断更新。
当前,集成电路测试技术主要面临以下几个方面的挑战:1. 节约测试成本:随着集成电路芯片的规模越来越大,测试成本也随之增加。
如何在保证测试质量的前提下控制测试成本,是当前测试技术需解决的问题之一。
2. 提高测试生产率:测试是集成电路生产中不可缺少的一个环节,测试生产率的大小在很大程度上决定了整个生产效率。
如何提高测试生产效率,减少测试时间,目前也是测试技术需要解决的难点。
第一章集成电路的测试1.集成电路测试的定义集成电路测试是对集成电路或模块进行检测,通过测量对于集成电路的输出回应和预期输出比较,以确定或评估集成电路元器件功能和性能的过程,是验证设计、监控生产、保证质量、分析失效以及指导应用的重要手段。
.2.集成电路测试的基本原理输出回应Y 被测电路DUT(x和网络功能集F(x),确定原始输出回应y,并分析y是否表达了电路网络的实际输出。
因此,测试的基本任务是生成测试输入,而测试系统的基本任务则是将测试输人应用于被测器件,并分析其输出的正确性。
测试过程中,测试系统首先生成输入定时波形信号施加到被测器件的原始输入管脚,第二步是从被测器件的原始输出管脚采样输出回应,最后经过分析处理得到测试结果。
3.集成电路故障与测试集成电路的不正常状态有缺陷(defect)、故障(fault)和失效(failure)等。
由于设计考虑不周全或制造过程中的一些物理、化学因素,使集成电路不符合技术条件而不能正常工作,称为集成电路存在缺陷。
集成电路的缺陷导致它的功能发生变化,称为故障。
故障可能使集成电路失效,也可能不失效,集成电路丧失了实施其特定规范要求的功能,称为集成电路失效。
故障和缺陷等效,但两者有一定区别,缺陷会引发故障,故障是表象,相对稳定,并且易于测试;缺陷相对隐蔽和微观,缺陷的查找与定位较难。
4.集成电路测试的过程1.测试设备测试仪:通常被叫做自动测试设备,是用来向被测试器件施加输入,并观察输出。
测试是要考虑DUT 的技术指标和规范,包括:器件最高时钟频率、定时精度要求、输入\输出引脚的数目等。
要考虑的因素:费用、可靠性、服务能力、软件编程难易程度等。
1.测试界面测试界面主要根据DUT的封装形式、最高时钟频率、ATE的资源配置和界面板卡形等合理地选择测试插座和设计制作测试负载板。
3.测试程序测试程序软件包含着控制测试设备的指令序列,要考虑到:器件的类型、物理特征、工艺、功能参数、环境特性、可靠性等5.集成电路测试的分类按测试目的分类:检验测试(验证IC功能的正确性)、生产测试、验收测试(在进行系统集成之前对所购电路器件进行入厂测试)、使用测试。
按测试内容分类:参数测试(DC 测试、AC 测试、DDQ I 测试、三态测试),功能测试(芯片内部数字或模拟电路的行为测试),结构测试(?) 按测试器件的类型分类:数字电路测试,模拟电路测试,混合信号电路测试,存储器测试,SOC 测试。
第二章 数字集成电路测试技术输入 输出测试矢量输出矢量 测试波形10100X... HLXLH... ...10X10...测试波形n ...... ....测试集(1)测试矢量:以并行方式施加于DUT 初始输入端的逻辑0和1信号组合。
(2)测试波形:测试输入矢量和集成电路对输入测试矢量的无故障输出回应合在一起称为集成电路的测试波形。
(3)测试码:能够检测出电路中某个故障的输入激励(测试矢量),也称为故障测试码。
(4)测试集:测试码或测试图形的集合。
可以是穷举的、小于穷举的、最小数,这取决于测试图形的算法。
对数字集成电路来说,最主要的是测试其功能、时序关系和逻辑关系等。
故障检测(测试是否有故障)和故障诊断(不仅测试是否有故障,还要指出故障的位置)统称为测试。
对数字集成电路的故障模型可以分为逻辑门层次的故障模型、晶体管层次的故障模型和功能模块层次的故障模型(更适合大规模集成电路的测试)。
数字集成电路采用穷举是不现实的。
一般测试输出回应有两种办法:比较法(与好的器件作比较,一般是对比较简单的中小规模集成电路),存储法。
存储法:在计算机控制下,通过程序生成所需的测试集并存储于测试仪的高数缓冲存储器(图形发生器)。
测试时,随测试主频率逐个读出,将测试矢量施加于输出端,已测试集的输出图形为标准,逐拍与被测输出的回应进行比较。
(可以在确保一定的前提下,将很长的测试集压缩,或设计一个小的测试集节约测试存储容量,加快测试数度)4.交流参数测试大多数自动数字测试系统都有可以选择的数字测量分辨率,通过逐次逼近或线性递归的测量方法即可准确测出传输延迟及上升沿、下降沿时间等。
2.数字集成电路测试的特殊要求(1)数字集成电路静态和动态参数测试的一般要求●除另有规定外,测试的电源电压或电流应在规定的±1%以内。
●除另有规定外,被测器件的环境温度应在规定值的±3%以内。
● 除另有规定外,器件应在“推荐工作条件”范围内的一组条件下工作。
1) 直流参数测试(1)开路/短路测试(输入箝位电压IK V 的测试)目的:保证在测试中被测试器件的所有管脚正确连接,保证管脚和电源、地或相互之间没有被短路。
首先将被测器件所有的引线包括电源和地强制连接到地,然后连接PMU 到一个器件引脚,在器件输入端输入或抽取规定的电流IK I (100uA~500uA)时检测此时该引脚的电压IK V 。
DD V =0,0=SS V由于PMU 向被测器件施加一强制电流,应该设置一电压箝位保护电路,典型箝位电压设置为3V ,如果测试开路,测量结果将被箝位在3V 。
要点:所有管接地,设置箝位电压3V ,使用PMU ,加电流,测试结果大于为开路,小于为短路。
优点:当故障发生时,能检测到确切的值,可以明确指出是开路还是短路的问题缺点:每个引线需要单个测量,测试时间相对较长。
(2)输出高/低电平(OL OH V V /)测试目的:检查器件在指定电压条件下输出电流的能力。
实际测量的是输出管脚在输出逻辑1/0时的电阻。
(确保输出电抗满足设计要求,并保证在严格的OL OHV V /条件下提供所定义的OL OH I I /电流)。
(3)输入高/低电平(IL IH I I /)测试目的:检查DUT 的输入负载特性。
是输入端在施加规定的高电平电压(低电平电压)时流入(流出)器件的电流。
测试方法1:串行测试,被测输入端分别加上规定的输入高电平电压IH V (低电平电压IL V ),其余输入端加规定电平,输出端开端,测量输入高电平电流IH I (低电平电流IL I )原理图如下:测试方法2:并行测试,(进行多引脚大规模集成电路测试时)每个管脚施加规定高电平,设置PMU 延迟1ms~5ms ,测量输入电流,然后和器件规范IH I 进行比较判断是否存在失效,重复同样的步骤每个输入管脚施加规范规定的低电平,测量输入电流,和器件的规范IH I 进行比较判断是否存在失效。
(优点:提高测试效率,缺点:不能检测出输入管脚之间的电流泄漏)测试方法3:集总测试,将所有的输入端连在一起进行测试,器件电源电压加规范最大值,使用PMU ,施加所有输入管脚施加规范规定高电平(低电平)。
设置PMU 延迟1ms~5ms ,测量所有输入管脚的电流,与器件的规范的单个IH I (IL I )进行比较判断是否超出规范规定的范围,若超出,需要用方法1重测。
(4)输入漏电流I I 测试I I 是输入端在施加规定的最大输入电压时流入电压器件的电流。
原理与输入高/低电平(IL IH I I /)测试相同,只是加压合测流值不同。
被测输入端施加的是最大输入电压,其余输入端施加的是规定电压,输出端开路。
(5)输出短路电路OS I 测试主要测试输出管脚为高电平时的电阻,保证器件输出满足设计要求的最坏负载情况和保证输出短路时能提供的一个预置的电流量。
OS I 是将被测器件的输入端施加规定的电平,是输出为逻辑高电平时输出端对地短路的电流。
原理图如下:利用PMU ,通常cc V 加规定的最大值,DUT 各输入端施加规定的电平使被测输出端呈现逻辑高电平,设置PMU 的箝位电流,然后将PMU 设置为0V ,其余输出端开路,并测量该输出端的输出短路电流OS I 。
(注意热开关,应首先PMU 编程为0电流,设置为电压测量模式,连接PMU 和被测管脚,测量管脚输出电压,然后断开PMU ,将PMU 设置为加压测流模式,设置的电压为刚刚测量到的电压值;再将PMU 同被测管脚连接,然后将PMU 电压设置为0V ,此时测得的电流值就是OS I )(6)输出高阻电流(OZH I /OZL I )OZH I 指的是当一个低电平(L )施加在一个处于高阻态(Z )的输出管脚(O )上,管脚上产生是漏电流(I );OZL I 指的是当一个高电平(H )施加在一个处于高阻态(Z )的输出管脚(O )上,管脚上产生是漏电流(I )目的:确保器件输出管脚被预置为高阻态,其输出阻抗足够高,或者说管脚能处在“关闭”状态。
OZL I 测量的是输出管脚到DD V 的阻抗,OZH I 测量的是输出管脚到GND 的阻抗。
测量方法1:串行/静态测量法,测试时,施加DD V 最大值,运行程序将器件某待测输出管脚预处理到高阻态的向量。
PMU 依次驱动高电平(DD V )和低电平(SS V )到该管脚,测量驱动电平对应的电流值,然后将测量值和参数说明书中的边界值相比较,并判断测试是否通过。
原理如下图测试方法2:并行测试法,一些测试系统拥有并行DC 测试能力,如PIN/PRE PMU 结构的测试系统,可以施加DD V ,运行预处理向量,先向所有待测器件管脚同时施加高(或低)电平,测量电流值,并将测量值与参数手册中定义的测试边界相比较,判断测试是否通过,在同时施加高(或地)电平,重复上一操作。
优点:节省测试时间,缺点:测试系统本身成本高。
(7)电源电流测试DD I 总电流测试定义:DD I 测试分动态和静态两种电流,动态DD I 是器件在正常工作时漏极对地的漏电流,静态DD I 是器件在静态时漏极对地的漏电流。
DD I 总电流测试方法:它测量的是流入DD V 管脚的电流。
首先,预置器件或将待测器件所有的输入管脚设置为固定的状态(低或者高电平)IL V 设置为0V ,IH V 设置为DD V ;所有的输出管脚与负载断开,其次尽可能简单的预处理相应的功能,使器件进入稳定的状态,接着测量进入器件的总电流,电流超出界限则表示功耗过大、器件失效。
DD I 静态电流测试DD I 静态电流指的是器件静态时Drain 到GND 消耗的漏电流,目的是为了去报器件低功耗条件下的电流消耗在器件参数数据手册中定义的范围内。
测试方法:与DD I 总电流不同,它是在运行一定的测试向量将器件预处理为已知的状态后进行。
测试时,器件保持在低功耗状态下,去测量流入DD V 的电流,再将测试值与器件数据手册中定义的参数对比,判断测试通过与否。
DDQ I 测试DDQ I 是指当CMOS 集成电路中的所有管子都处于静态状态时的电源总电流。
DDQ I 测试目的是测量逻辑状态验证时的静止(稳定不变)的电流,并与标准静态静态电流相比较以提升测试覆盖率。
DDQ I 测试运行一组静态DD I 测试的功能序列,在功能序列内部的各个独立的断点,进行6次~12次独立的电流测量。
