IC 集成电路 进料检验标准

IC 集成电路 进料检验标准
证书
1.1 1 1 审核
AQL
1.5
S-1 S-1
期抽查依据第 检测报告或原 商自我宣告保 证书
1. 产品各部分不可有氧化、烫伤、裂痕、破损、变形、扭
曲等异常现象；
2.PIN脚必须确实牢固于内部组件与容器上，不可有变形、
扭曲、松动、脱离、电镀不良、氧化等异常现象；
3.PIN脚上不得沾有任何影响焊接与组装之异物；
4.产品本体必须完全密封于覆盖内，不可有外露现象；
1
外观 5.标识要清晰，字体不能歪斜、断字、重叠；
文件
编号
广州***电声科技股份有限公司
版本
1.1
页数
1
文件名称
IC 集成电路 进料检验标准
修改日期
版本 1.0
修订情况 全面变更
1.1
检验内容及AQL明确化
一.目的明确来料品质验收标准，规范检验动作，使检验、判定标准能达到一致性。
页次 修订
1
审核
二.适用范围适用于 IC/集成电路类 进料检验，仓库库存/样品确认/生产过程出现的不良确认检验。
三.抽样标准:MIL-STD-105E,一般检验Ⅱ； AQL值：CR=S-1 Ma=0.40 Mi=1.5 四.照明条件：光明亮度600-800LUX； 观察距离：30cm； 观察时间：小于5秒；观察角度：30°—60°； 五.W=宽 L=长 H=深度 Ｎ＝数量 S=面积
检验
No.
项目
标准要求
检验工具/设备
目视
6.产品上不得沾有异物(锡渣、胶块等)；
7.元件封装表面材料表面不得有因封装过程留下的沙孔；
8.PIN脚排列整齐、均匀，PIN脚无歪斜、浮、翘不良，无缺
PIN少PIN不良；

ic集成电路)检验标准

ic集成电路)检验标准
目视、放大镜
√
2、无变形、严重划伤、缺料，无表面污渍现象。
√
3、元件脚无连脚丶脱落、氧化现象。
√
4、元件脚在同一平面，无变形、偏位。
√
结构
1、按照承认书标注尺寸要求，进行尺寸检查。
承认书、试装
√
2、封装样式符合承认书及样板。
√
包装
1、根据来料单据及承认书核对来料包装方式、数量，确认来料标示清楚、完整。
IC（集成电路）检ቤተ መጻሕፍቲ ባይዱ标准
文件编号
BC-QM-015
生效日期
批 准
审 核
拟 制
版本/修订号
A.0
制订部门
品质部
1.0目的:为使IC（集成电路）来料符合本厂之产品要求，特制定检验和判定标准。
2.0范 围:适用本公司所有IC（集成电路）检验.
3.0检验环境:在正常光源下，距30CM远，以45°视角观看产品。
4.0检验标准:GB/T2828.1-2012 正常检验一次抽样方案，一般检验水平Ⅱ级，特殊检验水平S-3之AQL值CR=0，MA=0.65，MI=1.5进行抽样检查。
检验项目
检验内容
检验方法及工具
判定标准
CR
MA
MI
外观
1、表面字符丝印清晰、完整，易于识别，丝印无模糊、错误丝印、漏丝印、重影不良。
来料单据、承认书、目视
√
2、不可有短装、混料、包装脏污等不良现象。
√
3、针对散装物料要求包装完好,防静电，真空包装需完好，无破损、漏气不良。
√
可焊性
在炉温250±5℃状态下将稳压二极管引脚浸入锡炉2±0.5S观察引脚上锡率＞95%。
锡炉
√
备注：1．拿取时需戴手套；

集成电路质量检验规范

集成电路质量检验规范

好好学习社区
更多优惠资料下载： 德信诚培训网
集成电路质量检验规范
（ISO9001-2015）
零件名称 IC （集成电路）
适用范围
所有此类物料
抽样方案
GB/T 2828.1-2012正常检查一次抽样方案，一般检查水平Ⅱ进行(除特殊指定外); AQL=0.01(CR),AQL=1.0(Ma),AQL=2.5(Mi)
检验项目 检验内容及要求 检验要
求及工具
不合格品缺陷
分类 备注/ 抽样水平 CR Ma Mi 包装/标识
1、检查包装及料盘外观，应无破损、变形、淋湿、散乱等现象；
目测
★
2、盘装编带物料应符合要求，无变形、破损、脱胶等现象；其余包装以不伤物料本体为原
则。

目测 ★
3、包装箱上应有物料码、厂家名称、型号、生产日期等标识；
目测 ★ 4、包装内实物应与标识内容一致； 目测 ★ 5、有无环保标识（GREEN PRODUCT 、RoSH 、无铅等）。

目测
★
外观
1、检查元件外观是否有变形、裂纹、缺损等不良现象；
目测 ★ 特殊S-2
2、检查元件端引脚镀层是否完整，引脚表面
应平滑、氧化、脏污、共面性等不良现象； 目测/
显微镜 ★ 特殊S-2 3、元件上标识的规格应与规格书要求一致 目测 ★ 特殊S-2 4、元件外观不能有脏污；
目测 ★ 特殊S-2 尺寸 元器件的封装尺寸符合封装要求，若不能辨别则用游标卡尺或试装检验其尺寸。

目测/ 卡尺
★ 特殊S-2 参数/性
试装在样品上测试其产品各性能是否符合要
样品/ ★
特殊S-2。

IC芯片检验标准与规范

IC芯片检验标准与规范
XXXX股份有限公司
文件编号
版 次
原材料检验标准与规范
修 订 码
生效日期
2016
原材料名称：IC芯片
页 码
2/4
1.引用标准
GB2828.1-2003《逐批检验计数抽样程序及抽样表（适用于连续批的检验）
2.合格质量充收水准
1. 抽样方案：根据GB2828.1-2003一般检验Ⅱ级水平（LEVEL）及正常检验一次抽样方案。
2 .合格质量水平（AQL）：
A类不合格：严重缺点（CRI） AQL：0
B类不合格：主要缺点（MAJ） AQL：0.65
C类不合格：次要缺点（MIN） AQL：1.0
3.常规项目检验标准及检验方法
检验项目
抽样水平
检验方法
检验标准
不良描述
不良判定
检验工具
CR
MA
MI
外观
外包装
全数包装
目视全数外包装
封装形式正确，无混料，包装型号生产批号标识明确
5.检验环境
5.1在本标准中，除气候环境试验和可靠性试验外，其他试验均在下述正常大气条件下进行:
温度：10～35℃
相对湿度：35％～75％
大气压力：86～106kPB
5.2在本标准中,所有目视检验均在40W灯管下1.0米处，1.0以上视力距材料15cm检查10S.
6.相关表格
《进料检验报表》
《进料品质异常单》
√
1.0以上视力
静电环
印字清晰明确
印字模糊不清晰
√
XXXX股份有限公司
文件编号
版 次
原材料检验标准与规范
修 订 码
生效日期
2016
原材料名称：IC芯片

IC(集成电路)来料检验规范

IC(集成电路)来料检验规范
核准：_________审核：_________制表：_________
IC（集成电路）检验规范
文件编号：TT-WI-Q-012
版本：1.0
日期：2004-2-15
B、解码板上的解码IC，应注意：2声使用AE、EE、CE；5.1声道使用BE、FE、DE。微码：29F800供电为5V；29L800T 29LV800供电为3.3V（具体情况请参照联络单。
三、检验工具：目视，特别情况下进行测试
四、附件：BOM、样板、相关技术资料、顾客要求
代用情况：1131代有1191；5654代用5954；5608代用6208；1196代用8746、8714、8725、8726可同时代用，内存A43L0161AV-7S不良率较高。
C、庆德IC经常出现有氧化和用错料现象，应特别注意字母HC、LC不可代用（例：74HC123和74LC123）。有的IC丝印型号一样，但所用的机型不一样，它的内部程序是不一样，检查时一定要注意有无标识清楚，尤其是在一次来料中的几种机型时，一定弄清楚并知会品管课相关人员，插件IC一定要试装，另：庆德发料曾打错IC型号，导致领错IC，检查时要以BOM单为准。IC上的每一个数字和字母都是非常重要的，一旦发现有不同的现象，要联络客户确认后才可以使用。
5、IC锡面、接脚间不得有连脚、凹陷损坏，锡面不得有污物、残留杂物、氧化等现象。
6、检查切脚、弯脚，不得有断脚、裂脚情形。
7、如果客户有特别要求则要测试IC的功能
10、注意IC的供电电压与丝印有上锡现象。
A、曾有客户提供的IC出现过引脚氧化和引脚撞弯及使用旧IC（旧的不良率高）现象，主要原因是包装问题（因包装IC的塑料管过大，在运输过程中造成重叠，撞弯IC脚），对管装IC要重点检查。

IC检验标准

IC检验标准
序号
检验
项目
接收标准
检验
方法及工具
缺陷描述
缺陷等级
致命（CR）
严重（MA）
轻微（MI）
1
包装
包装必须有标识，外标识与实物一致。
目视
外标识与实物不一致。
√
包装箱不能有破损、脏污现象。
包装箱有破损、脏污现象。
√
同一个规格型号不能有混料现象。
同一个规格型号混有其它规格型号。
√
4
外观
本体无变形、破损、污迹现象。

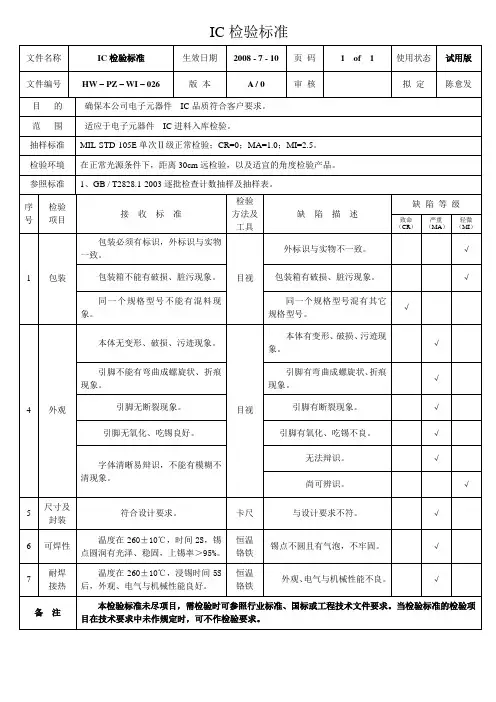

ic检验标准文件名称ic检验标准生效日期页码1of1使用状态文件编号版本a0审核拟定目的确保本公司电子元器件ic品质符合客户要求
IC检验标准
文件名称
IC检验标准
生效日期
2008 - 7 - 10
页码
1 of 1
使用状态
试用版
文件编号
HW – PZ – WI – 026
版本
A / 0
审核
拟定
陈愈发
目的
确保本公司电子元器件---IC品质符合客户要求。
范围
适应于电子元器件---IC进料入库检验。
抽样标准
MIL-STD-105E单次Ⅱ级正常检验；CR=0；MA=1.0；MI=2.5。
检验环境
在正常光源条件下，距离30cm远检验，以及适宜的角度检验产品。
参照标准
1、GB / T2828.1-2003逐批检查计数抽样及抽样表。
目视
本体有变形、破损、污迹现象。
√
引脚不能有弯曲成螺旋状、折痕现象。
引脚有弯曲成螺旋状、折痕现象。
√
引脚无断裂现象。
引脚有断裂现象。√引无氧化、吃锡良好。引脚有氧化、吃锡不良。

IC(集成电路)进料检验规范


检验依据
缺陷类别
检验方法/工具
1
外观 3.元件脚无连脚丶脱落、氧化现象 4.元件脚在同一平面，无变形丶偏位。 1.按照图纸/承认书标注尺寸要求，进行尺寸检查；
图纸/承认书
MA
目视/显微镜
2
结构/尺寸 2.封装样式符合承认样板和图纸。
图纸/承认书 /样板
MA CR MA
目视/ 卡尺/千分尺
3
功能/电气性能 1.引脚可焊性： 在温度280-310℃的锡炉中浸锡3S，上锡95%以上；
WNVKWANG制作
IC（集成电路）进料检验规范
文件编号 版次 页次 日期 A0 Page 1/1 抽样标准 GB/T2828.1-2012 正常检验 一次抽样 一般检验水平Ⅱ级 CR:0 MA:0.65 MI:1.5 NO. 变更 履历 变更日期 变更内容
允收水准
NO.
检验项目
检验内容
1.表面字符丝印清晰丶完整，易于识别，丝印无模糊丶错误丝印丶漏丝印丶重影不良； 2.无变形、严重划伤、缺料，无表面污渍现象；
图纸/承认书
锡炉 (5PCS/LOT)
1.根据来料单据/图纸/承认书核对来料包装方式、数量，确认来料标示清楚丶完整； 来料单据/ 图纸/承认书
4Leabharlann 包装/标识2.不可有短装、混料、包装脏污等不良现象。 3.针对散装物料要求包装完好,防静电， 真空包装需完好，无破损丶漏气不良。
MA
目视
制作：
审核：
批准：

IC检验细则

IC检验细则
检验方式：抽检
抽样水平：MIL-STD-105D
IL=一般Ⅱ级
设备、工具、物品
游标卡尺、小锡炉、IC烧入测试架、IC座、
检验项目
检验标准
检验方法
AQL
MA
MI
0.65
4.0
1、外观
1.外形规格、型号、丝印清晰/丝印字体不易脱落,内容符合工程样品要求.
目视法
#
2.IC脚不可断/变形/生绣.
目视法
#
3.脚脚长度符合工程图纸之要求.
用卡尺测量,结构尺寸需在允许公差内.
.
#

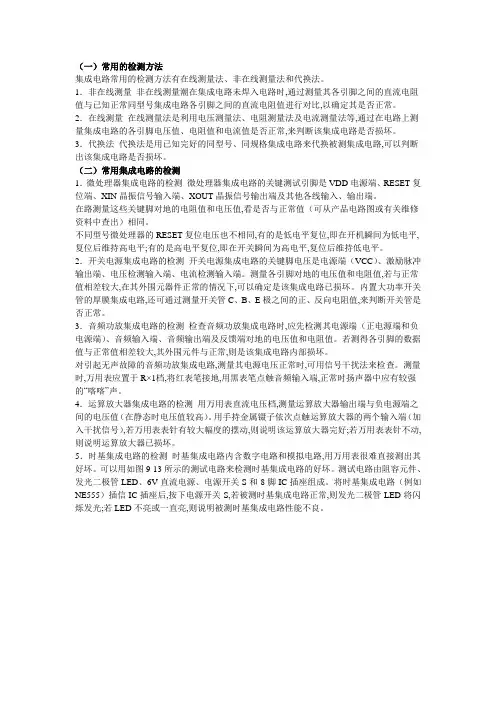

3.功能
每批来料抽取3-5PCS送开发部委托测试.需能正常烧入规定的程式.(适用于可烧IC)
将IC插入测试插座,将烧入设备与PC连接好,把相应程序烤入IC内.
#
IC的控制功能须符合规格要求(适用于有配套IC座的)
将IC插入IC插座与测试架连接好.然后将IC插入IC插座，测试该IC所控制的功能是否正常.
#
4.可焊性
IC引脚需能良好的上锡,不可出现上锡难或不上锡等不良.(焊锡覆盖面积达95%以上)
根据规格要求设置小锡炉的温度，将被测元件引脚浸入焊锡中3～4秒，保持引脚根部距离锡面2～4mm，用目视法看其锡层附着情况。
（每批抽取3-5PCS）。
#
注意事项：*抽检前，应对器件外包装进行检查，外包装应完整（除散装件外），无明显破损现象，并有规格、数量标识，且规格与实物相符，从承认供应商处采购，否则为不合格。
*一些限于本司设备无法测试的邦定IC由供应商定期提供检测报告.

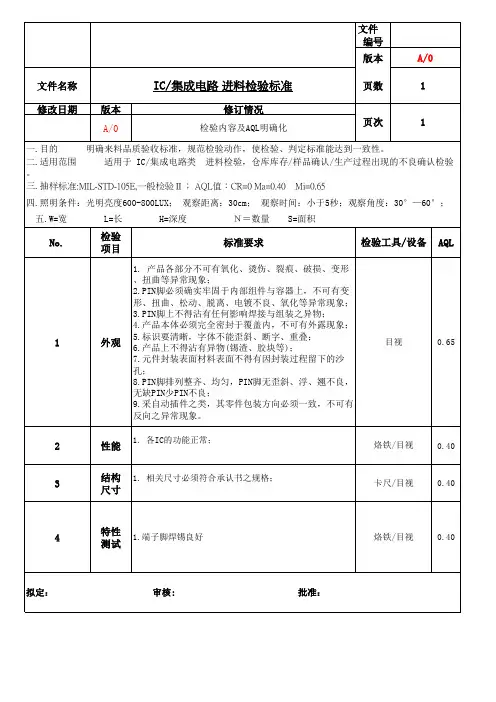

IC集成电路进料检验标准


形、扭曲、松动、脱离、电镀不良、氧化等异常现象；
3.PIN脚上不得沾有任何影响焊接与组装之异物；
4.产品本体必须完全密封于覆盖内，不可有外露现象；
1
外观
5.标识要清晰，字体不能歪斜、断字、重叠； 6.产品上不得沾有异物(锡渣、胶块等)；
目视
0.65
7.元件封装表面材料表面不得有因封装过程留下的沙
孔；
8.PIN脚排列整齐、均匀，PIN脚无歪斜、浮、翘不良，
无缺PIN少PIN不良；
9.采自动插件之类，其零件包装方向必须一致，不可有
反向之异常现象。
2
性能 1. 各IC的功能正常；
烙铁/目视
0.40
3
结构 1. 相关尺寸必须符合承认书之规格； 尺寸
卡尺/目视
0.40
4
特性 测试
1.端子脚焊锡良好
烙铁/目视
பைடு நூலகம்
0.40
拟定：
审核:
批准：
文件 编号
版本
A/0
文件名称
IC/集成电路 进料检验标准
页数
1
修改日期
版本 A/0
修订情况 检验内容及AQL明确化
页次
1
一.目的
明确来料品质验收标准，规范检验动作，使检验、判定标准能达到一致性。
二.适用范围
适用于 IC/集成电路类 进料检验，仓库库存/样品确认/生产过程出现的不良确认检验
。
三.抽样标准:MIL-STD-105E,一般检验Ⅱ； AQL值：CR=0 Ma=0.40 Mi=0.65
四.照明条件：光明亮度600-800LUX； 观察距离：30cm； 观察时间：小于5秒；观察角度：30°—60°；
