绘制零件图的一般步骤

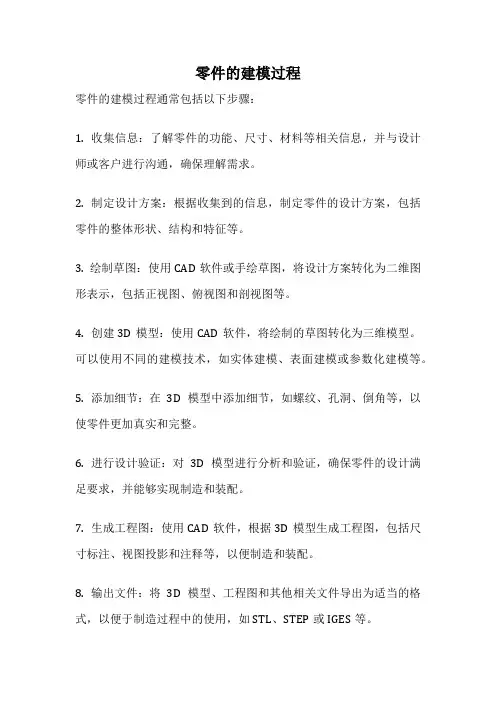

零件的建模过程
零件的建模过程通常包括以下步骤：
1. 收集信息：了解零件的功能、尺寸、材料等相关信息，并与设计师或客户进行沟通，确保理解需求。

2. 制定设计方案：根据收集到的信息，制定零件的设计方案，包括零件的整体形状、结构和特征等。

3. 绘制草图：使用CAD软件或手绘草图，将设计方案转化为二维图形表示，包括正视图、俯视图和剖视图等。

4. 创建3D模型：使用CAD软件，将绘制的草图转化为三维模型。

可以使用不同的建模技术，如实体建模、表面建模或参数化建模等。

5. 添加细节：在3D模型中添加细节，如螺纹、孔洞、倒角等，以使零件更加真实和完整。

6. 进行设计验证：对3D模型进行分析和验证，确保零件的设计满足要求，并能够实现制造和装配。

7. 生成工程图：使用CAD软件，根据3D模型生成工程图，包括尺寸标注、视图投影和注释等，以便制造和装配。

8. 输出文件：将3D模型、工程图和其他相关文件导出为适当的格式，以便于制造过程中的使用，如STL、STEP或IGES等。

9. 优化和修改：根据设计验证的结果和反馈意见，对零件的设计进行优化和修改，以达到更好的性能和效果。

10. 制造和装配：根据生成的工程图，使用适当的制造工艺和设备，制造和装配零件。

需要注意的是，每个零件的建模过程可能会有所不同，具体步骤可能会因零件的类型、复杂度和要求而有所变化。

同时，建模过程中需要不断与设计师、客户和制造人员进行沟通和协调，确保零件的设计和制造过程的顺利进行。

CAD中绘制机械零件图的基本步骤CAD（Computer-Aided Design，计算机辅助设计）是现代工程设计中不可或缺的工具之一。

它使用计算机技术来辅助设计师进行绘图、建模和分析。

而绘制机械零件图是CAD应用中常见的任务之一。

本文将简要介绍CAD中绘制机械零件图的基本步骤，以帮助初学者快速上手。

第一步：确定绘图尺寸和比例在绘制机械零件图之前，首先需要确定图纸的尺寸和比例。

这通常由设计要求和实际需要决定。

一般情况下，图纸的尺寸可以根据零件的大小和复杂程度合理选择。

第二步：创建基本几何图形绘制机械零件图的第一步是创建基本几何图形，例如直线、圆弧、矩形等。

CAD软件提供了丰富的绘图工具，可以通过指定点的坐标、长度、角度等参数来创建这些基本几何图形。

绘制几何图形时，需要准确地按照零件的尺寸和形状进行绘制，以确保图纸的准确性。

第三步：添加尺寸和标注绘制基本几何图形后，需要添加尺寸和标注。

尺寸是用来表示零件尺寸的标识，标注是用来标示图纸的一些特性，例如表面粗糙度、孔的深度等。

添加尺寸和标注时，需要根据设计要求和制造标准进行合理的选择和放置。

CAD软件提供了丰富的尺寸和标注工具，可根据需要自定义尺寸样式和标注格式。

第四步：绘制详细图形在完成基本几何图形、尺寸和标注后，接下来可以开始绘制详细的图形。

这些图形通常包括孔、凸台、切削等特征，需要根据设计要求和标准进行准确绘制。

CAD软件提供了各种特殊图形的绘制工具和编辑命令，可以方便地创建复杂的图形。

第五步：应用图层和图块为了方便管理图纸的各个元素，可以使用图层和图块进行组织。

图层可以用来分离不同部分的绘图元素，例如零件的投影、标注、尺寸等。

图块是将一组图元组合在一起形成一个单独的对象，可以方便地进行复制和编辑。

通过合理应用图层和图块，可以提高图纸的可读性和管理效率。

第六步：检查和修正错误在绘制机械零件图完成后，需要进行详细的检查和修正。

检查图纸时，需要仔细检查尺寸、标注和图形的准确性和一致性。

计算机制图——autocad》模块四绘制机械零件图xx年xx月xx日•绘制机械零件图的基础知识•绘制机械零件图的准备工作•绘制机械零件图的详细步骤•绘制机械零件图的修改和完善目•绘制机械零件图的技巧和方法•绘制机械零件图的应用实例录01绘制机械零件图的基础知识机械零件图是指用正投影法将机械零件的结构、形状、尺寸等信息以图形的形式表达出来，是制造和检验机械零件的主要依据。

机械零件图定义机械零件图是机械设计和制造过程中必不可少的重要文档，它为制造工人提供了明确、直观的制造依据，是保证产品质量和生产效率的关键。

机械零件图的作用机械零件图的基本概念和作用准备工作了解制图基本知识，如投影基础、公差与配合等；熟悉所使用的绘图软件，如AutoCAD等；准备好绘图工具，如电脑、绘图板、打印机等。

仔细分析零件的结构特点、功用及材料等，以便确定绘图方案和选用适当的表达方法。

根据分析结果，利用绘图软件绘制出机械零件的图形。

在绘制过程中，需要注意图形比例的选择、图形的精度和清晰度等方面的细节。

在机械零件图中，必须标注出各个结构的尺寸，以确保制造的准确性和一致性。

需要注意尺寸标注的规范性和清晰度。

在机械零件图中，需要添加一些技术要求，如表面粗糙度、形位公差等，以确保零件的质量和性能。

机械零件图的绘制步骤和注意事项分析零件标注尺寸添加技术要求绘制图形合理性绘制机械零件图时，需要遵循合理的绘图原则和方法，确保图形的准确性和清晰度。

同时，需要合理地选择绘图比例、视图布局和标注方式等。

美观性机械零件图虽然不是艺术品，但也需要具备一定的美观性。

图形应该线条清晰、色彩分明、字体规范、标注整洁，使人在阅读时不感到过于繁琐和疲劳。

机械零件图的合理性和美观性02绘制机械零件图的准备工作根据个人电脑系统和配置选择相应版本的AutoCAD软件，不同版本功能和操作界面略有差异；确保AutoCAD软件运行环境满足机械零件图的绘制要求，如内存、处理器速度等。

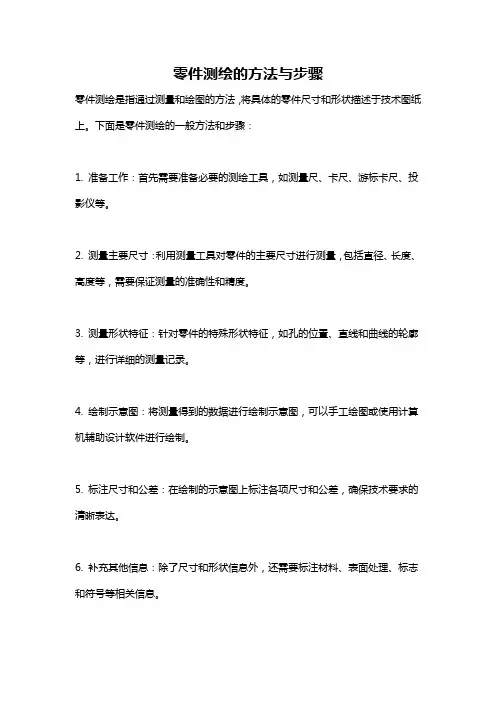

零件测绘的方法与步骤
零件测绘是指通过测量和绘图的方法，将具体的零件尺寸和形状描述于技术图纸上。

下面是零件测绘的一般方法和步骤：
1. 准备工作：首先需要准备必要的测绘工具，如测量尺、卡尺、游标卡尺、投影仪等。

2. 测量主要尺寸：利用测量工具对零件的主要尺寸进行测量，包括直径、长度、高度等，需要保证测量的准确性和精度。

3. 测量形状特征：针对零件的特殊形状特征，如孔的位置、直线和曲线的轮廓等，进行详细的测量记录。

4. 绘制示意图：将测量得到的数据进行绘制示意图，可以手工绘图或使用计算机辅助设计软件进行绘制。

5. 标注尺寸和公差：在绘制的示意图上标注各项尺寸和公差，确保技术要求的清晰表达。

6. 补充其他信息：除了尺寸和形状信息外，还需要标注材料、表面处理、标志和符号等相关信息。

7. 审查和修订：绘制完成后需要进行审查和修订，确保绘制的图纸符合零件的实际情况和相关技术要求。

以上就是零件测绘的一般方法和步骤，通过这些步骤可以有效地将零件的尺寸、形状和其他相关信息记录在技术图纸上，为零件加工和生产提供重要的参考数据。

零件图绘制一、样板制作在绘制零件图之前，应根据图纸幅面大小与版式不同,分别建立符合机械制图国家标准得若干机械图样模板。

模板中包括图纸幅面、图层、使用文字得一般样式、尺寸标注得一般样式等,这样在绘制零件图时，就可以直接调用建立好得模板进行绘图,有利于提高绘图效率。

下面以A3幅面得模板为例,介绍模板得制作方法.(一)设置绘图界限用户在使用AutｏCＡD绘图时，系统对绘图范围没有作任何设置,绘图区就是一幅无穷大得图纸,而用户绘制得图形大小就是有限得,为了便于绘图工作,需要设置绘图界限,即设置绘图得有效范围与图纸得边界。

设置绘图界限得操作步骤如下:选择菜单“格式”—-“图形界限”选项，启动图形界限命令.命令:limｉtｓ重新设置模型空间界限:指定左下角点或［开(ON)、OFＦ）］<0、00０0,0、０００0>:↘指定右上角点〈420、00０0,29７、000０＞:↘(二)设置图层创建新图层,进行图层颜色、线型、线宽得设置,如图１所示。

图１图层特性管理器（三)设置线型比例线型比例根据图形大小设置,设置线型比例可以调整虚线、点划线等线型得疏密程度，当图幅较小时(Ａ３、A4）,可将线型比例设为0、3～0、5。

图幅较大时,(A0）线型比例可设为10~2５。

命令：ltscaｌｅ(或lｔs）输入新线型比例因子〈1、0０00〉: ０、4↘(四)设置文字样式1、创建“汉字样式”(１)选择“格式"→“文字样式"，弹出如图2所示得“文字样式”对话框。

图2 “文字样式”对话框(２）单击“新建"按钮,在弹出得“新建文字样式”对话框中得“样式名”编辑框中输入“汉字”，然后单击“确定”按钮。

(3）在“文字样式”对话框中单击“字体名”下拉列表框,从中选择“仿宋—GB2312＂，设置宽度比例为0、8。

（４)设置完成后,单击“应用”按钮．2、创建“字母与数字样式"(１）继续单击“新建＂按钮,在弹出得“新建文字样式”对话框中得“样式名”编辑框中输入“数字”，然后单击“确定”按钮．（2）在“文字样式”对话框中单击“字体名”下拉列表框，从中选择“iｓocp、ｓｈx”(或其她接近国标得字体), 倾斜角度15°.(3)设置完成后，单击“关闭"按钮.（五)设置尺寸标注样式选择“格式”→“标注样式＂,弹出如图3所示得“标注样式管理器”对话框.点击“新建”按钮，分别设置线性、直径及半径尺寸，设置角度尺寸,设置用于引线标注得样式。

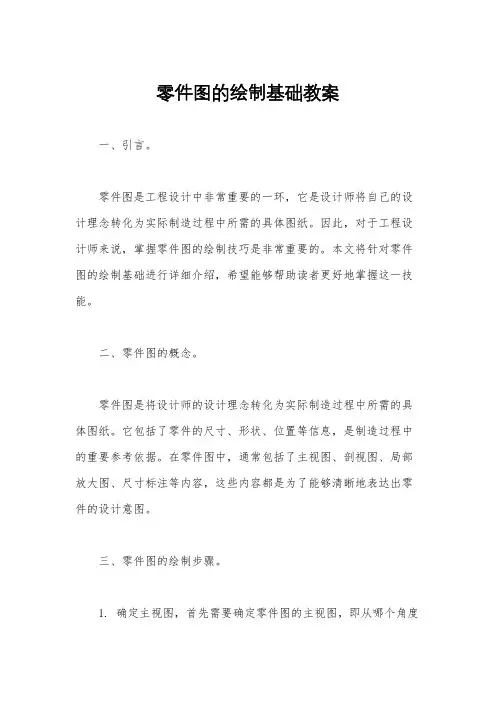

零件图的绘制基础教案一、引言。

零件图是工程设计中非常重要的一环，它是设计师将自己的设计理念转化为实际制造过程中所需的具体图纸。

因此，对于工程设计师来说，掌握零件图的绘制技巧是非常重要的。

本文将针对零件图的绘制基础进行详细介绍，希望能够帮助读者更好地掌握这一技能。

二、零件图的概念。

零件图是将设计师的设计理念转化为实际制造过程中所需的具体图纸。

它包括了零件的尺寸、形状、位置等信息，是制造过程中的重要参考依据。

在零件图中，通常包括了主视图、剖视图、局部放大图、尺寸标注等内容，这些内容都是为了能够清晰地表达出零件的设计意图。

三、零件图的绘制步骤。

1. 确定主视图，首先需要确定零件图的主视图，即从哪个角度观察零件能够最清晰地表达出其形状和尺寸。

通常情况下，选择能够展示零件最主要特征的视图作为主视图。

2. 绘制主视图，在确定了主视图之后，就可以开始绘制主视图了。

在绘制主视图时，需要保证零件的形状和尺寸都能够准确地表达出来，同时需要注意主视图的比例和对称性。

3. 添加剖视图，如果零件的内部结构比较复杂，或者某些特定部位需要更清晰地表达出来，就需要添加剖视图。

剖视图能够更清晰地展示出零件的内部结构，对于理解零件的组成和加工工艺非常有帮助。

4. 绘制局部放大图，有些零件的某些部位可能比较细小或者复杂，需要进行局部放大来更清楚地表达出来。

在绘制局部放大图时，需要保证放大比例的准确性，同时也需要注意局部放大图与主视图的对应关系。

5. 添加尺寸标注，最后一步是添加尺寸标注。

尺寸标注是零件图中非常重要的一环，它能够告诉制造者零件的具体尺寸，是制造过程中的重要参考依据。

四、零件图的绘制要点。

1. 比例准确，在绘制零件图时，需要保证图纸的比例准确，这样才能够保证零件的尺寸和形状都能够准确地表达出来。

2. 对称性，对称性是零件图中非常重要的一点，需要保证零件图的各个视图都能够保持对称，这样才能够表达出零件的真实形状。

3. 尺寸标注清晰，尺寸标注需要清晰、准确地表达出零件的尺寸信息，同时也需要符合相关的标准和规范。

机械制图之典型零件图的绘制引言机械制图是指通过绘制图纸来描述和表达机械零件的形状、尺寸和工作原理的一种方法。

在机械制图中，典型零件图是指常见且重要的机械零件的绘制图纸，用于准确地表示零件的形状和尺寸。

本文将介绍典型零件图的绘制方法，并给出一些实用的技巧。

步骤1. 确定绘图尺寸和比例在绘制典型零件图之前，我们首先需要确定绘图尺寸和比例。

通常情况下，通过与实际零件的尺寸对比，选择一个合适的比例进行绘制。

常用的比例有1:1、1:2、1:5等。

确定绘图尺寸后，我们可以开始进行具体的绘制。

2. 绘制基本图形典型零件图通常由若干基本图形组成，包括直线、圆弧、圆、椭圆等。

我们可以通过使用绘图工具，如直尺、圆规、椭圆模板等来绘制这些基本图形。

在绘制时，要注意按照真实尺寸进行绘制，并使用细线来表示。

3. 绘制零件特征在绘制完基本图形后，我们需要根据零件的具体特征来添加细节。

这些特征包括孔、槽、螺纹等。

对于孔和槽，可以使用穿孔线和横截面符号来表示；对于螺纹，可以使用螺纹符号来表示。

绘制这些特征时，要根据实际尺寸进行绘制，并注意使用适当的线型和线宽。

4. 添加尺寸标注绘制完零件的形状后，我们需要添加尺寸标注来表示零件的尺寸。

尺寸标注包括线性尺寸、角度尺寸、圆直径尺寸等。

在标注尺寸时，要选择合适的位置，并使用适当的线型和线宽。

5. 添加标线和说明最后，我们可以添加标线和说明来帮助理解零件图。

标线通常用于指示零件的名称、材质或其他特征；说明用于解释和补充零件图的相关信息。

标线和说明要清晰易懂，并与零件图的其他元素协调一致。

技巧为了绘制出清晰、准确的典型零件图，以下是一些实用的技巧：1. 使用图形软件使用专业的图形软件可以提高绘图的效率和准确性。

这些软件提供了丰富的绘图工具和功能，可以方便地绘制各种基本图形和特征。

2. 参考标准和规范在绘制典型零件图时，要参考相关的标准和规范。

这些标准和规范包含了零件图的绘制要求和规定，可以帮助我们绘制出符合行业标准的图纸。

绘制零件草图的一般步骤一、徒手画草图的方法徒手图也称草图，是不借助绘图工具用目测形状及大小徒手绘制的图样。

在机器测绘、讨论设计方案、技术交流、现场参观时，受现场或时间限制，通常只绘制草图。

画草图的铅笔比用仪器画图的铅笔软一号，削成圆锥形，画粗实线要秃些，画细实线可尖些。

要画好草图，必须掌握徒手绘制各种线条的基本手法。

下图分为圆、圆角、椭圆及圆弧连接的草图画法。

图1二、绘制零件草图的一般步骤1、了解和分析测绘对象首先应了解零件的名称、材料以及它在机器（或部件）中的位置、作用和与相邻零件的关系，然后对零件的内外结构进行分析。

以阀盖为例，见下图阀盖（球阀的阀盖）属于盘盖类零件，主要在车床上加工。

左端有外螺纹M36×2连接管道；右端有75×74的方形凸缘，它与阀体的凸缘相结合，钻有4×Φ14的圆柱孔，以便与阀体连接时，安装四个螺柱。

此外，阀盖上的铸造圆角、倒角等，是为了满足铸造、加工的工艺要求而设置的。

图2 阀盖2、确定表达方案先根据显示形状特征的原则，按零件的加工位置或工作位置确定主视图；再按零件的内外结构特点选用必要的其它视图或剖视图、断面图等表达方法。

经过比较，最后选择最佳表达方案。

阀盖结构不太复杂，故视图选择并不困难。

3、画零件草图步骤一：在图纸上定出各视图的位置，画出主、左视图的对称中心线和作图基准线。

布置视图时，要考虑到各视图间留有标注尺寸的位置。

图3步骤二：以目测比例详细地画出零件的结构形状。

图4步骤三：选定尺寸基准，按正确、完整、清晰以及尽可能合理地标注尺寸的要求，画出全部尺寸界线、尺寸线和箭头。

经仔细校核后，按规定线型将图线加深。

图5步骤四：逐个量注尺寸，标注技术要求和标题栏。

图6三、零件测绘时的注意事项①图形应该徒手目测绘制，并符合对零件草图的要求；②零件上的制造缺陷（如砂眼、气孔等）以及由于长期使用造成的磨损、碰伤等，均不应画出；③零件上的细小结构（如铸造圆角、倒角、退刀槽、砂轮越程槽、凸台和凹坑等）必须画出；④有配合关系的尺寸，一般只需测出它的基本尺寸。
