阅读零件图的一般步骤

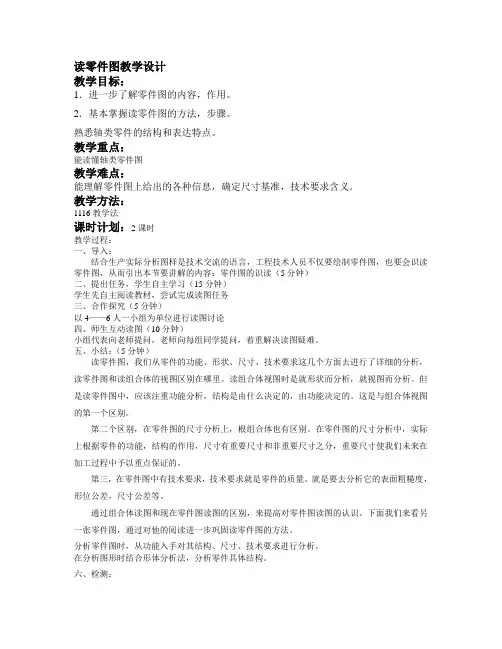

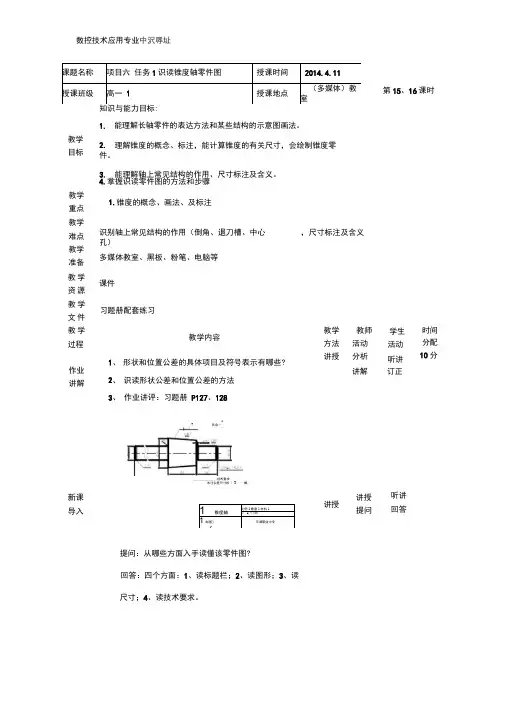

读零件图教学设计教学目标：1．进一步了解零件图的内容，作用。

2．基本掌握读零件图的方法，步骤。

熟悉轴类零件的结构和表达特点。

教学重点：能读懂轴类零件图教学难点：能理解零件图上给出的各种信息，确定尺寸基准，技术要求含义。

教学方法：1116教学法课时计划：2课时教学过程：一、导入：结合生产实际分析图样是技术交流的语言，工程技术人员不仅要绘制零件图，也要会识读零件图，从而引出本节要讲解的内容：零件图的识读（5分钟）二、提出任务，学生自主学习（15分钟）学生先自主阅读教材，尝试完成读图任务三、合作探究（5分钟）以4——6人一小组为单位进行读图讨论四、师生互动读图（10分钟）小组代表向老师提问，老师向每组同学提问，着重解决读图疑难。

五、小结：（5分钟）读零件图，我们从零件的功能、形状、尺寸、技术要求这几个方面去进行了详细的分析，读零件图和读组合体的视图区别在哪里。

读组合体视图时是就形状而分析，就视图而分析。

但是读零件图中，应该注重功能分析，结构是由什么决定的，由功能决定的。

这是与组合体视图的第一个区别。

第二个区别，在零件图的尺寸分析上，根组合体也有区别。

在零件图的尺寸分析中，实际上根据零件的功能，结构的作用，尺寸有重要尺寸和非重要尺寸之分，重要尺寸使我们未来在加工过程中予以重点保证的。

第三，在零件图中有技术要求，技术要求就是零件的质量。

就是要去分析它的表面粗糙度，形位公差，尺寸公差等。

通过组合体读图和现在零件图读图的区别，来提高对零件图读图的认识。

下面我们来看另一张零件图，通过对他的阅读进一步巩固读零件图的方法。

分析零件图时，从功能入手对其结构、尺寸、技术要求进行分析。

在分析图形时结合形体分析法，分析零件具体结构。

六、检测：学生完成读图任务：补画视图或绘制轴测图七、布置作业：习题集P115促使学生课后巩固该节所学内容八、反思：。

北京市公交技工学校专业理论课教案（首页）授课内容授课方法一辆汽车或一台机器都是由许多零件组成的。

零件图就是详细地表达零件形状、大小和加工要求的图样，是制造和检验零件的依据。

下面是一张汽车活塞销零件图，请你观察一下它包括哪些内容：一张完整的零件图应包括下列●标题栏：包括零件的名称、材料、数量、图号、图样的比例等内容。

●一组视图：表达出零件的内外形状和各部分结构。

●完整的尺寸：反映零件的大小及形状尺寸，确定位置的尺寸，以及零件的长、宽、高的总体尺寸。

●必要的技术要求：表达零件在制造、检验和调试过程中应达到的质量标准等。

启发讲解展示相关资料播放工作页提问下面是一张活塞的零件图，仔细阅读零件图，回答下列问题：该零件材料是ZL102 ，零件图采用的比例是1：1.5，数量 2 。

该零件图采用了3个图形，它们分别是主视图、俯视图、左视图。

并且都采用了全剖视图的表达方法。

图中25﹢0.105表示基本尺寸为25mm ，最大极限尺寸为﹣25.105mm ，最小极限尺寸24.895mm ，上偏差为+0.105mm ，下偏差为–0.105mm ，公差为0.210mm 。

活塞的总体尺寸为Ф52mm×53 mm。

表述部件或整台机器的工作原理、装配关系、联接方式及其结构形状的图样，称为装配图。

在设计阶段，装配图用来表达新产品的结构和设计构思。

在生产过程中，装配图用来指导零件装配、机器的使用和维修以及技术交流。

作为中级技术工人，必须学会看简单的装配图。

下面是一张机用虎钳的装配图，请你仔细阅读后说明它包括哪几方面内容：一张完整的装配图应包括下列内容：●一组图形●必要的尺寸●技术要求●零件序号和明细表●标题栏通过看装配图了解装配体的名称、用途、结构形状、工作原理；了解各零件的相互位置和装配关系及主要零件的形状、作用、使用方法等。

下面是一张活塞连杆的装配图，请你仔细阅读，你从图中了解了一些什么内容，请你写出来。

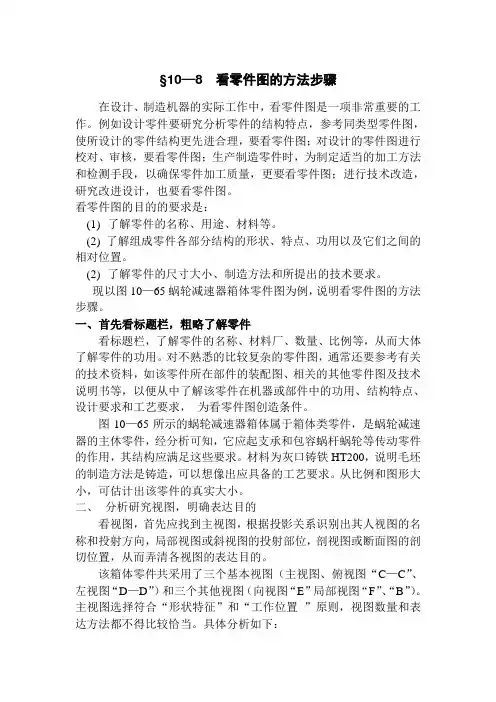

§10—8 看零件图的方法步骤在设计、制造机器的实际工作中，看零件图是一项非常重要的工作。

例如设计零件要研究分析零件的结构特点，参考同类型零件图，使所设计的零件结构更先进合理，要看零件图；对设计的零件图进行校对、审核，要看零件图；生产制造零件时，为制定适当的加工方法和检测手段，以确保零件加工质量，更要看零件图；进行技术改造，研究改进设计，也要看零件图。

看零件图的目的的要求是：(1)了解零件的名称、用途、材料等。

(2) 了解组成零件各部分结构的形状、特点、功用以及它们之间的相对位置。

(2)了解零件的尺寸大小、制造方法和所提出的技术要求。

现以图10—65蜗轮减速器箱体零件图为例，说明看零件图的方法步骤。

一、首先看标题栏，粗略了解零件看标题栏，了解零件的名称、材料厂、数量、比例等，从而大体了解零件的功用。

对不熟悉的比较复杂的零件图，通常还要参考有关的技术资料，如该零件所在部件的装配图、相关的其他零件图及技术说明书等，以便从中了解该零件在机器或部件中的功用、结构特点、设计要求和工艺要求，为看零件图创造条件。

图10—65所示的蜗轮减速器箱体属于箱体类零件，是蜗轮减速器的主休零件，经分析可知，它应起支承和包容蜗杆蜗轮等传动零件的作用，其结构应满足这些要求。

材料为灰口铸铁HT200，说明毛坯的制造方法是铸造，可以想像出应具备的工艺要求。

从比例和图形大小，可估计出该零件的真实大小。

二、分析研究视图，明确表达目的看视图，首先应找到主视图，根据投影关系识别出其人视图的名称和投射方向，局部视图或斜视图的投射部位，剖视图或断面图的剖切位置，从而弄清各视图的表达目的。

该箱体零件共采用了三个基本视图（主视图、俯视图“C—C”、左视图“D—D”）和三个其他视图（向视图“E”局部视图“F”、“B”）。

主视图选择符合“形状特征”和“工作位置”原则，视图数量和表达方法都不得比较恰当。

具体分析如下：（一）看基本视图1、看主视图联系俯、左视图可知，主视图是通过该零件的前后对称平面剖切所得到的全剖视图，因其前后对称故末加标注。

零件图的识读一．看零件图的目的在零件设计制造、机器安装、机器的使用和维修及技术革新、技术交流等工作中，常常要看零件图。

看零件图的目的是为了弄清零件图所表达零件的结构形状、尺寸和技术要求，以便指导生产和解决有关的技术问题，这就要求工程技术人员必须具有熟练阅读零件图的能力。

本门课程的目标就是要根据一章零件图纸写出它的工艺规程来。

二．看零件图的方法和步骤1.看零件图的方法1)形体分析法2)线面分析法3)典型零件类比法注意：实际读零件图时,三种方法常常综合运用,先用类比法，如果有些地方看不懂,再用形体分析法或线面分析法，看难懂的地方。

２.看零件图的常用步骤•一看标题栏，了解零件概况。

•二看视图，想象零件形状。

•三看尺寸标注，分析尺寸基准。

•四看技术要求，掌握关键质量。

（关键质量是指要求高的尺寸公差、形位公差、表面粗糙度等技术要求的表面。

）•归纳总结综合前面的分析，把图形、尺寸和技术要求等全面系统地联系起来思索，并参阅相关资料，得出零件的整体结构、尺寸大小、技术要求及零件的作用等完整的概念。

例：齿轮轴零件图一看标题栏了解零件概况从标题栏可知，该零件叫齿轮轴。

齿轮轴是用来传递动力和运动的，其材料为45号钢，属于轴类零件。

二看视图，想象零件形状分析表达方案和形体结构表达方案由主视图和移出断面图组成，轮齿部分作了局部剖。

主视图（结合尺寸）已将齿轮轴的主要结构表达清楚了，由几段不同直径的回转体组成，最大圆柱上制有轮齿，最右端圆柱上有一键槽，零件两端及轮齿两端有倒角，C、D两端面处有砂轮越程槽。

移出断面图用于表达键槽深度和进行有关标注。

三看尺寸标注，分析尺寸基准分析尺寸齿轮轴中两Ф35k6轴段及Ф20r6轴段用来安装滚动轴承及联轴器，径向尺寸的基准为齿轮轴的轴线。

端面C用于安装挡油环及轴向定位，所以端面C为长度方向的主要尺寸基准，注出了尺寸2、8、76等。

端面D为长度方向的第一辅助尺寸基准，注出了尺寸2、28。

齿轮轴的右端面为长度方向尺寸的另一辅助基准，注出了尺寸4、53等。

国家职业教育机械制造技术专业教学资源库
零件图的识图方法和步骤
一、读零件图的目的
全面了解零件的结构、形状、特征、材料及尺寸大小，弄清该零件制造、检验的技术要求及其加工过程，同时可学习别人的设计思想，以便互相交流。

二、读零件图的方法和步骤
1、看标题栏
首先看标题栏，了解零件的名称、材料、比例等，并浏览全图，对零件有个概括了解，如：零件属什么类型，大致轮廓和结构等。

2、分析视图
根据视图布局，首先确定主视图，围绕主视图分析其它视图的配置。

对于剖视图、断面图要找到剖切位置及方向，对于局部视图和局部放大图要找到投影方向和部位，弄清楚各个图形彼此间的投影关系。

利用形体分析法，将零件按功能分解为主体、安装、联接等几个部分，然后明确每一部分在各个视图中的投影范围与各部分之间的相对位置，最后仔细分析每一部分的形状和作用。

3、分析尺寸
根据零件的形体结构，分析确定长、宽、高各方向的主要基准。

分析尺寸标注和技术要求，找出各部分的定形和定位尺寸。

4、想象形状：
运用形体分析法和线面分析法将零件各部分逐个看懂，再根据其形状特征及位置关系综合起来想象整体形状。

5、搞清要求：
根据各表面粗糙度、尺寸公差、形位公差及技术要求中的文字说明，弄清零件的加工面有哪些，加工时应满足何精度等。

项目四箱体类零件图的识读与绘制1．箱体类零件的表达箱体类零件包括各种箱体、壳体、阀体、泵体等。

图4－1所示为齿轮减速器下箱的视图表达方案。

结构特点：箱体类零件主要起包容、支承其它零件的作用，常有内腔、轴承孔、凸台、肋、安装板、光孔、螺纹孔等结构。

视图表达方法：一般需要两个以上的基本视图来表达，采用通过主要支承孔轴线的剖视图表示内部形状结构，一些局部结构常用局部视图、局部剖视图、断面图等表达。

任务一绘制减速箱体的零件图一、画图前的准备⒈了解零件的用途、结构特点、材料及相应的加工方法。

⒉分析零件的结构形状，确定零件的视图表达方案。

二、画图方法和步骤：⒈定图幅根据视图数量和大小,选择适当的绘图比例，确定图幅大小。

⒉画出图框和标题栏⒊布置视图根据各视图的轮廓尺寸，画出确定各视图位置的基线。

画图基线包括:对称线、轴线、某一基面的投影线。

注意：各视图之间要留出标注尺寸的位置。

⒋画底稿按投影关系，逐个画出各个形体。

步骤：先画主要形体, 后画次要形体；先定位置，后定形状；先画主要轮廓，后画细节。

⒌加深检查无误后，加深并画剖面线。

⒍完成零件图标注尺寸、表面粗糙度、尺寸公差等，填写技术要求和标题栏。

任务实施根据实体绘制箱盖零件图。

任务二读立加主轴箱体，两档主轴箱箱体，尾座上体零件图（机械产品图样）1．概括了解从标题栏内了解零件的名称、材料、比例等，并浏览视图，可初步得知零件的用途和形体概貌。

2．详细分析（1）分析表达方案分析零件图的视图布局，找出主视图、其它基本视图和辅助视图所在的位置。

根据剖视、断面的剖切方法、位置，分析剖视、断面的表达目的和作用。

（2）分析形体想出零件的结构形状这一步是看零件图的重要环节。

先从主视图出发，联系其他视图、利用投影关系进行分析，弄清零件各部分的结构形状，想象出整个零件的结构形状（3）分析尺寸先找出零件长、宽、高三个方向的尺寸基准，然后从基准出发，搞清楚哪些是主要尺寸。

再用形体分析法找出各部分的定形尺寸和定位尺寸。
